3810-2RS+INA

Date tehnice INA/Schaeffler

3810-2RS - Rulment cu bile cu contact unghiular

Rulment cu bile cu contact unghiular 38..-B-2RS-TVH, pe două rânduri, etanșări, colivie din plastic

d50 mmDiametru interior

D65 mmDiametru exterior

B12 mmLățime

C r8.500 NSarcină dinamică de bază, radială

C 0r10.200 NSarcină statică de bază, radială

n G4.800 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere pe durată de viață / fără întreținere

Lubrifiere cu unsoare

etanșat pe ambele părți

Cod produs	3810-2RS
Tip produs	Rulment cu bile cu contact unghiular
Marcă	INA
Număr material Schaeffler	0009721500000
Tip de bază	3810
Cod BearingX	3810-2RS
Masă	0.092 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă constructivă	B	Rulment fără fantă de umplere
Tip etanșare	2RS	Etanșare cu contact pe ambele părți
Colivie	TVH	Colivie masivă din poliamidă PA66 armată cu fibră de sticlă
clasă de toleranță	PN	Nurmală (PN)
Stabilizare dimensionala / termică	SN	Inele stabilizate dimensional până la 120 °C
Lubrifiant	GA13	Unsoare pentru rulmenți cu bile și rulmenți tip insert
Joc axial intern	CN	Grupa N (CN)

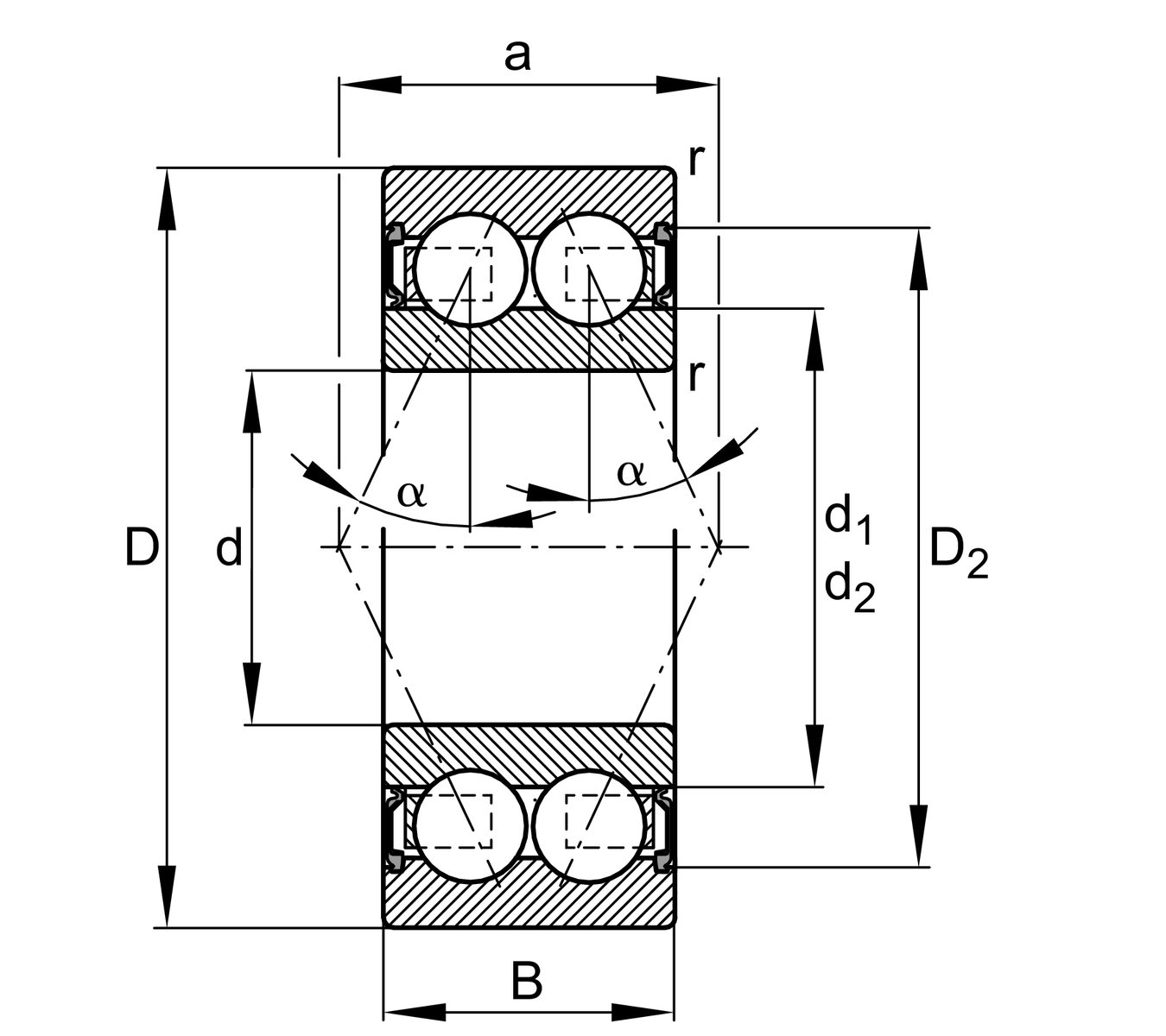

d	Diametru interior	50 mm
D	Diametru exterior	65 mm
B	Lățime	12 mm
C r	Sarcină dinamică de bază, radială	8.500 N
C 0r	Sarcină statică de bază, radială	10.200 N
C ur	limită de sarcină la oboseală, radială	590 N
n G	Turație limită	4.800 1/min
≈m	Masă	0,092 kg

d a min	Diametrul minim al umărului arborelui	52 mm
D a max	Diametrul maxim al umărului carcasei	63 mm
r a max	Raza maximă de racordare	0,3 mm

r min	Dimensiune minimă teșitură	0,3 mm
D 1	Diametrul umărului inelului exterior	60,57 mm
D 2	Diametrul calibrului inelului exterior	61,4 mm
d 1	Diametrul umărului inelului interior	56,3 mm
d 2	Diametru calibru inel interior	55,23 mm
a	Distanța dintre vârfurile conurilor de presiune	31 mm
α	Unghi de contact	25 °

T min	Temperatură minimă de funcționare	-20 °C
T max	Temperatură maximă de funcționare	100 °C
