GWA40+INA
Date tehnice INA/Schaeffler

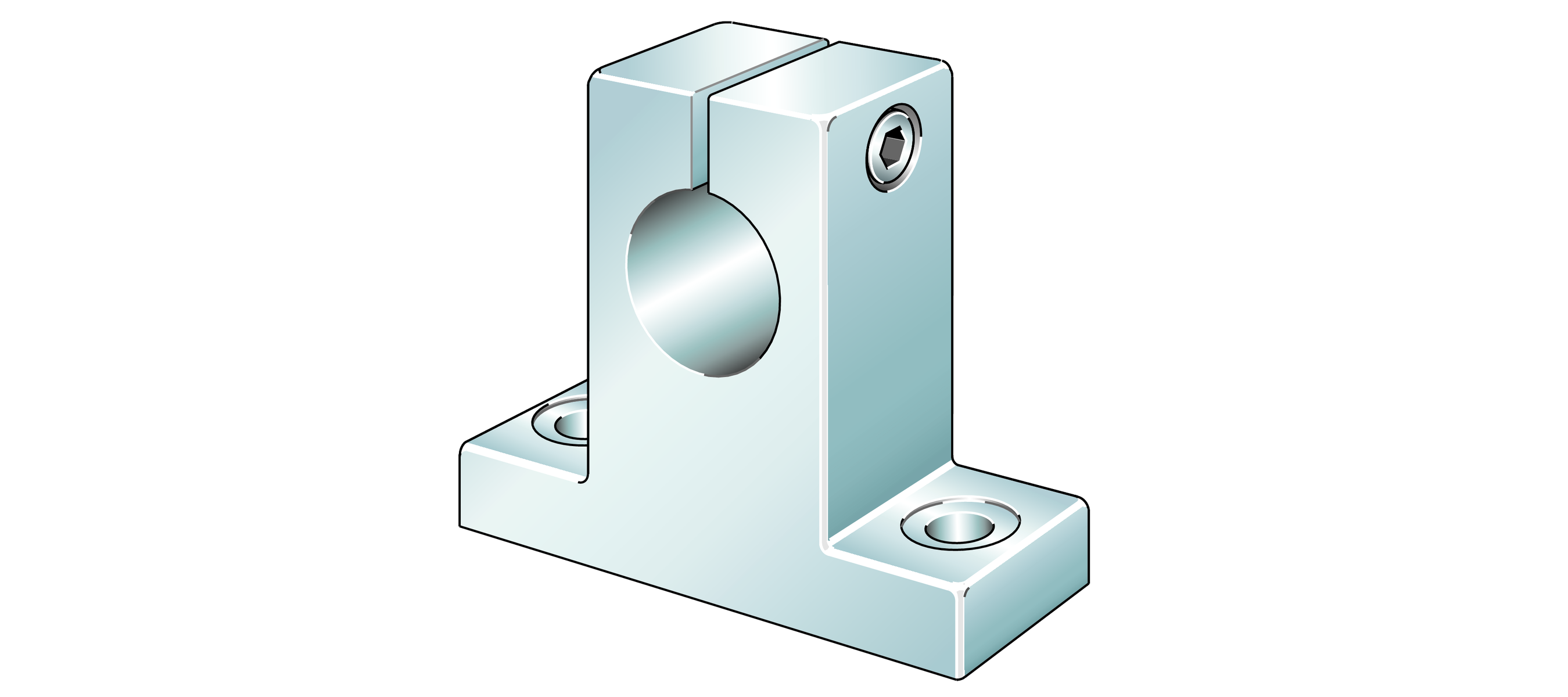

GWA40 - Shaft block
D40 mmDiametru
B108 mmLățime
Prezentare produs
| Cod produs | GWA40 |
|---|---|
| Tip produs | Shaft block |
| Marcă | INA |
| Număr material Schaeffler | 0017176690000 |
| Tip de bază | GWA40 |
| Masa | 0.665 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 40 |

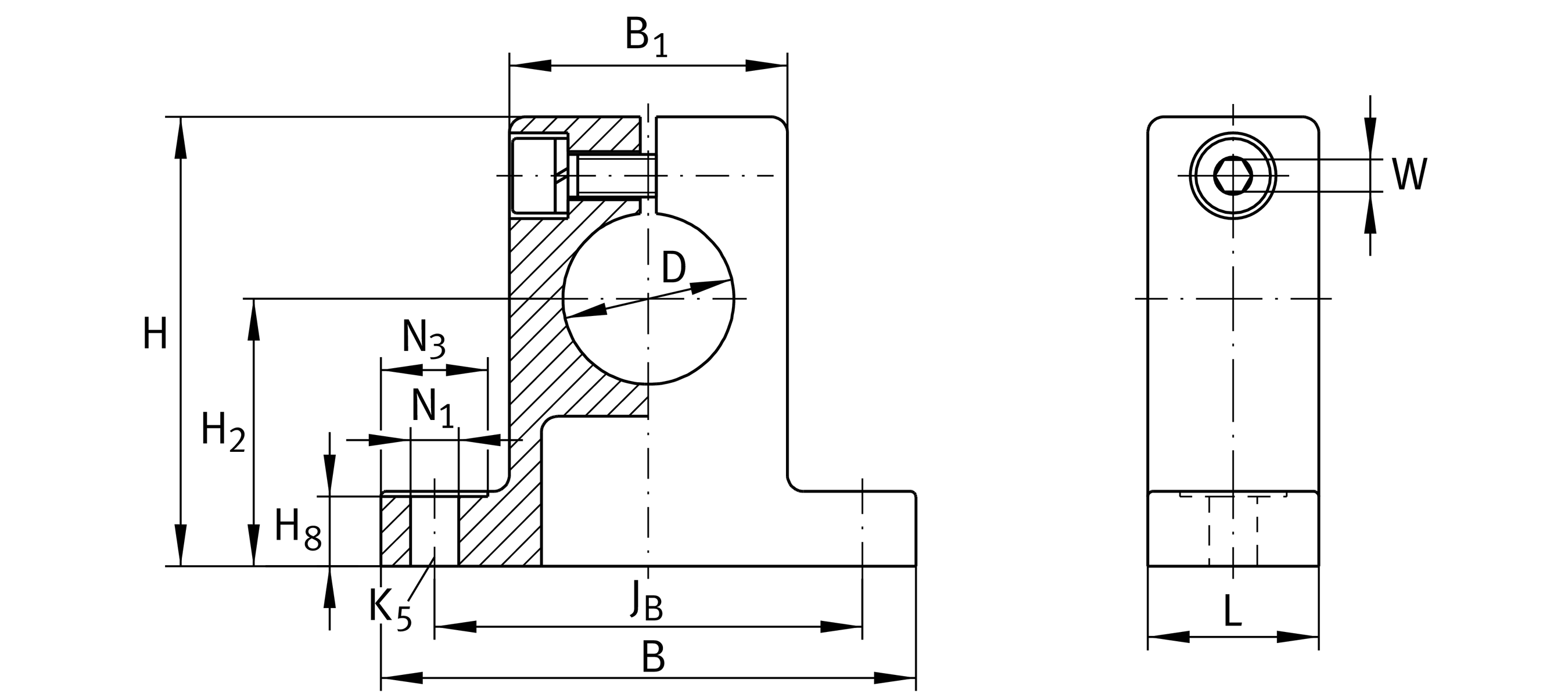

Dimensiuni principale și date de performanță
| D | Diametru | 40 mm |
| B | Lățime | 108 mm |
| L | Length | 32 mm |
| H | Înălțime | 86 mm |
| ≈m | Masă | 0,665 kg |
Dimensiuni de montaj
| J B | Dimensiune de montaj | 86 mm |
| Tol J B | Toleranță superioară | 0,2 mm |
| Tol J B | Toleranță inferioară | 0,2 mm |
| B 1 | Dimensiune de montaj | 56 mm |
| H 2 | Dimensiune de montaj | 50 mm |
| Tol H 2 | Toleranță superioară | 0,15 mm |
| Tol H 2 | Toleranță inferioară | 0,15 mm |
| H 8 | Dimensiune de montaj | 12 mm |
| N 1 | Dimensiune de montaj | 11,1 mm |
| N 3 | Dimensiune de montaj | 22 mm |
| K 5 | Dimensiune filet șuruburi de fixare deasupra | M10 |
| W | Lățime across flats | 6 mm |
