Date tehnice FAG/Schaeffler

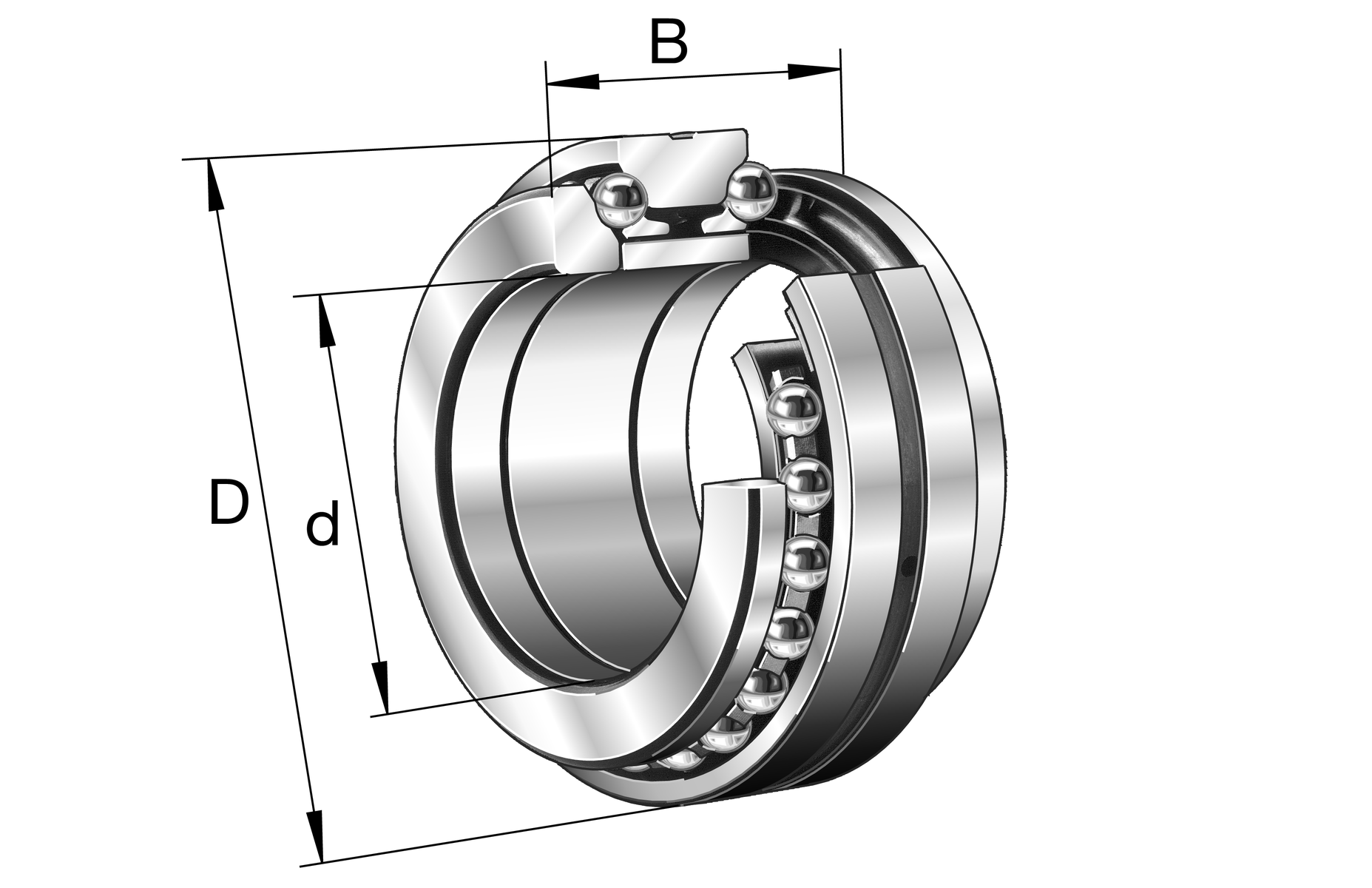

234420-M-SP - Rulment axial cu bile cu contact unghiular

Rulmenți axiali cu bile cu contact unghiular 2344, cu acțiune în ambele sensuri, demontabil, toleranțe restrânse

d100 mmDiametru interior

D150 mmDiametru exterior

B60 mmLățime

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

Cod produs	234420-M-SP
Tip produs	Rulment axial cu bile cu contact unghiular
Marcă	FAG
Număr material Schaeffler	0190389170000
Tip de bază	234420
Cod BearingX	234420-M-SP
Masă	3.165 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Colivie	M	Colivie din alamă
clasă de toleranță	SP	Clasă de toleranță SP

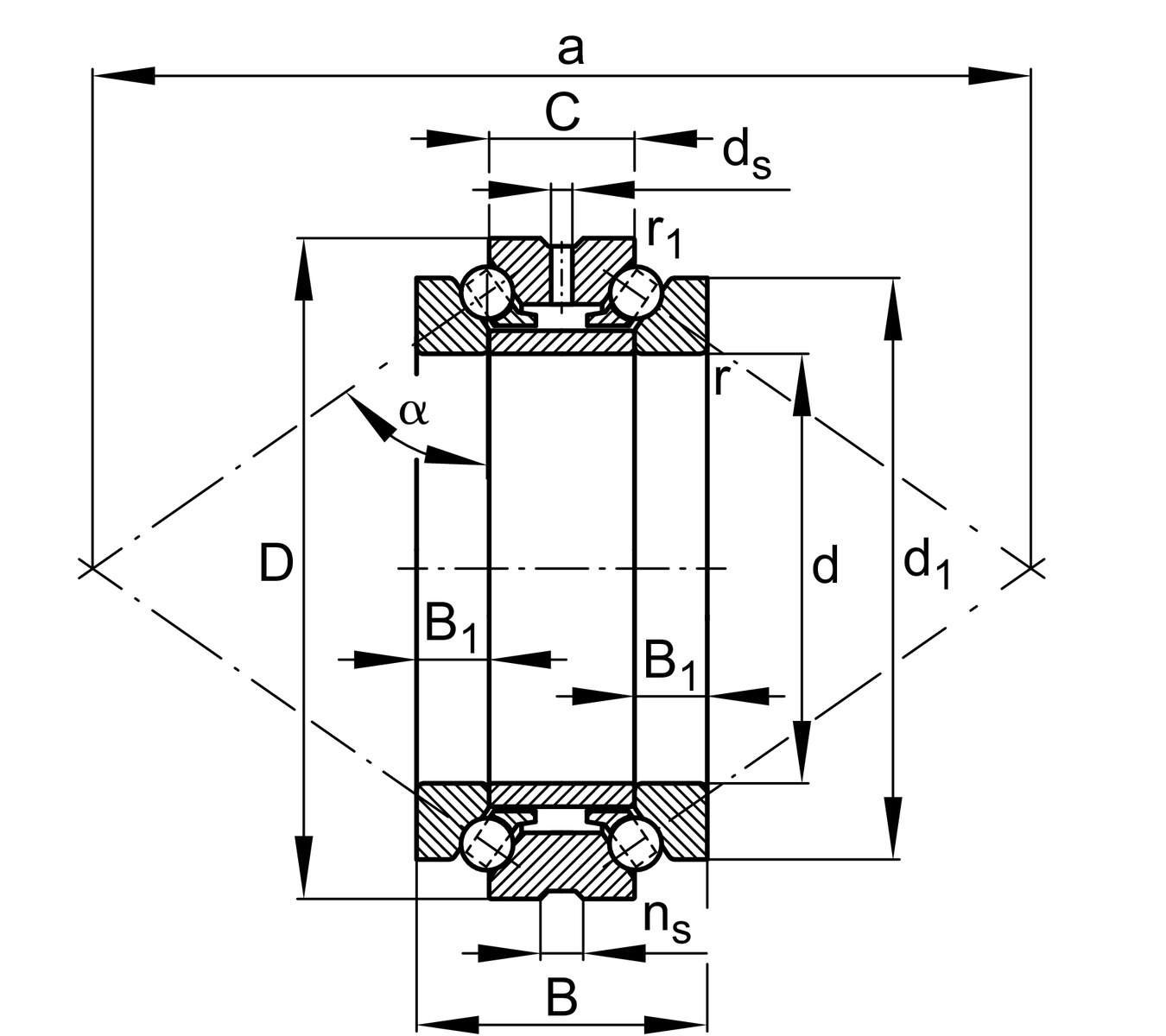

d	Diametru interior	100 mm
D	Diametru exterior	150 mm
B	Lățime	60 mm
C	Lățime inel exterior	30 mm
C a	Sarcină dinamică de bază, axială	68.000 N
C 0a	Sarcină statică de bază, axială	229.000 N
C ua	Limită de sarcină la oboseală, axială	18.800 N
n G unsoare	Turație limită pentru lubrifiere cu unsoare	3.800 1/min
n G Oil	Turație limită pentru lubrifiere cu ulei	5.000 1/min
≈m	Masă	3,165 kg

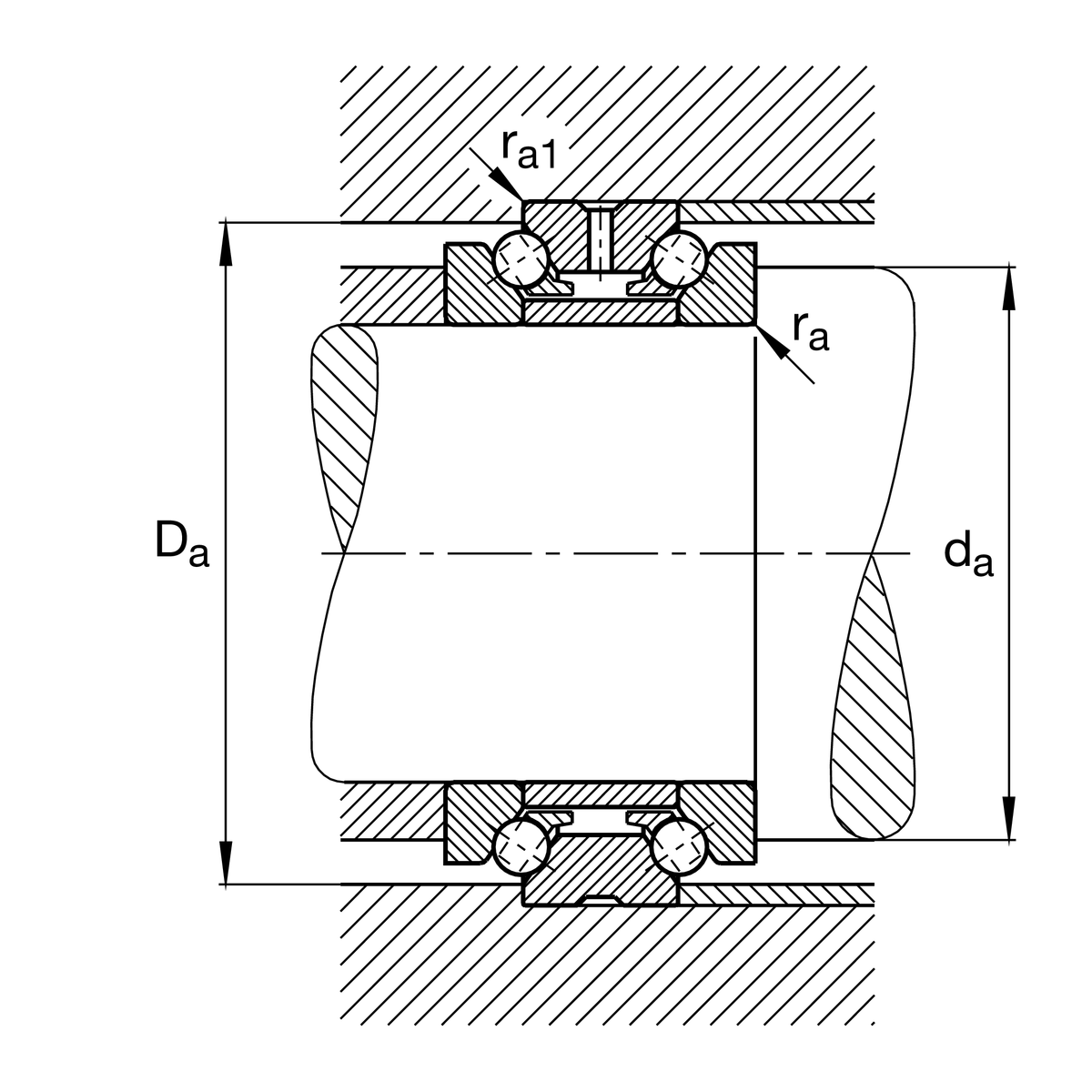

d a	Diametru umăr arbore	120,5 mm
d a	Diametru degajare umăr arbore	h12
D a	Diametrul umărului inelului exterior	140,5 mm
D a	Diametru degajare umăr inel exterior	H12
r a max	Rază maximă a degajării	1,5 mm
r a1 max	Rază maximă a degajării	0,3 mm
α	Unghi de contact	60 °
a	Distanța dintre vârfurile conurilor de presiune	249,5 mm

d 1	Diametru bordură șaibă arbore	133 mm
B 1	Înălțime wave disc	15 mm
r min	Dimensiune minimă teșitură	1,5 mm
r 1 min	Dimensiune minimă teșitură	0,3 mm
d s	Diametru orificiu de ungere	4,8 mm
n s	Lățime canal de ungere	9,5 mm

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	150 °C
