6004-C-C3>V+FAG

Date tehnice FAG/Schaeffler

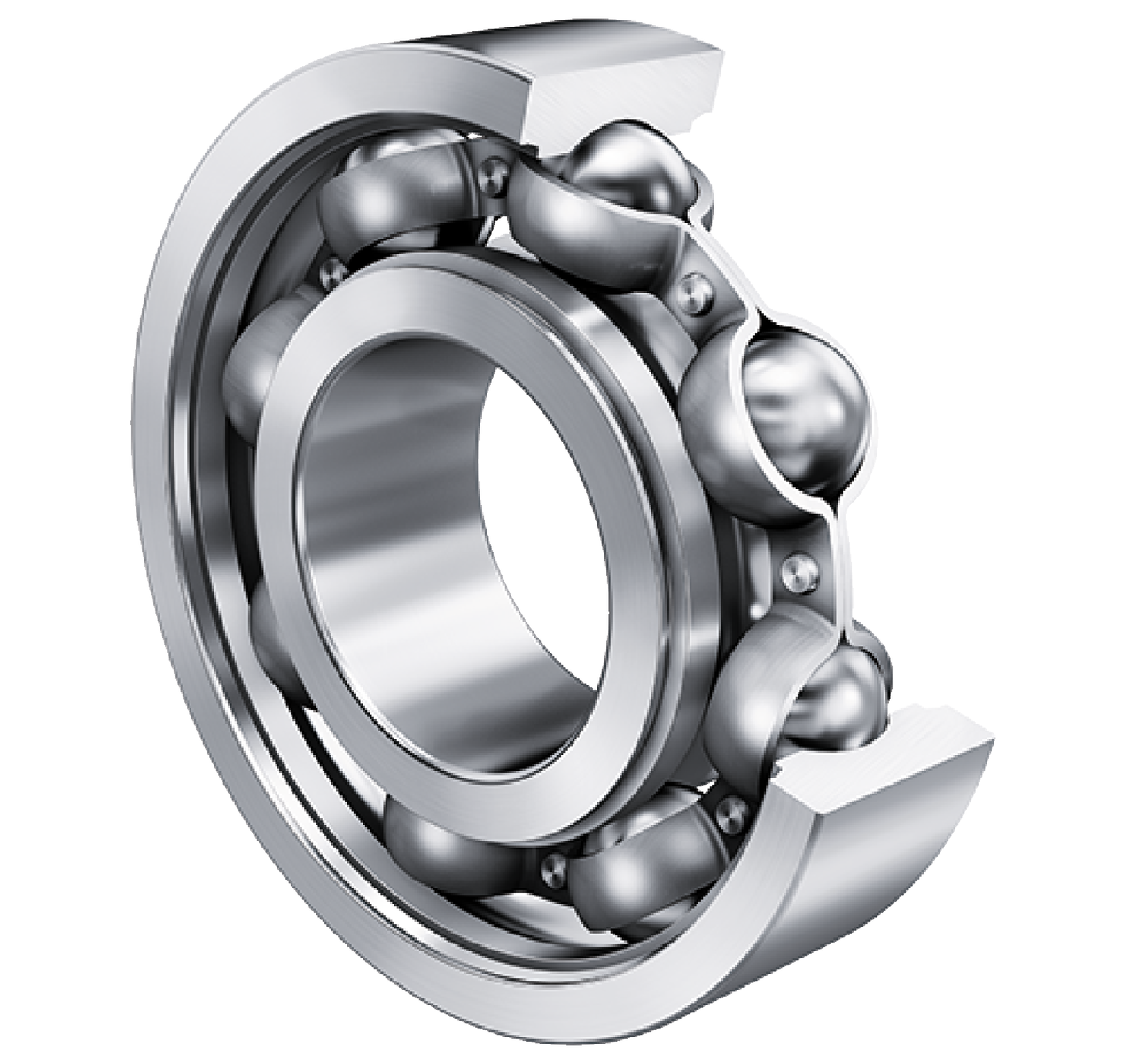

6004-C-C3>V - Rulment radial rigid cu bile

Rulment radial rigid cu bile 60..-C, pe un singur rând, Generația C, colivie din tablă de oțel

d20 mmDiametru interior

D42 mmDiametru exterior

B12 mmLățime

C r10.600 NSarcină dinamică de bază, radială

C 0r5.000 NSarcină statică de bază, radială

n G27.500 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

Cod versiune	>V	Nu este marcat pe rulment
Execuție intern modificat	C	Generația C
Tip etanșare	Fără	Neetanșat
Colivie	JN	Tabla de oțel
clasă de toleranță	P6	clasă 6 (P6), mai bună decât PN
Stabilizare dimensionala / termică	SN	Inele stabilizate dimensional până la 120 °C
Lubrifiant	Fără	Rulment nelubrifiat
Joc radial intern	C3 (Group 3)	Joc intern mai mare decât CN
Tip alezaj	Z	Cilindric

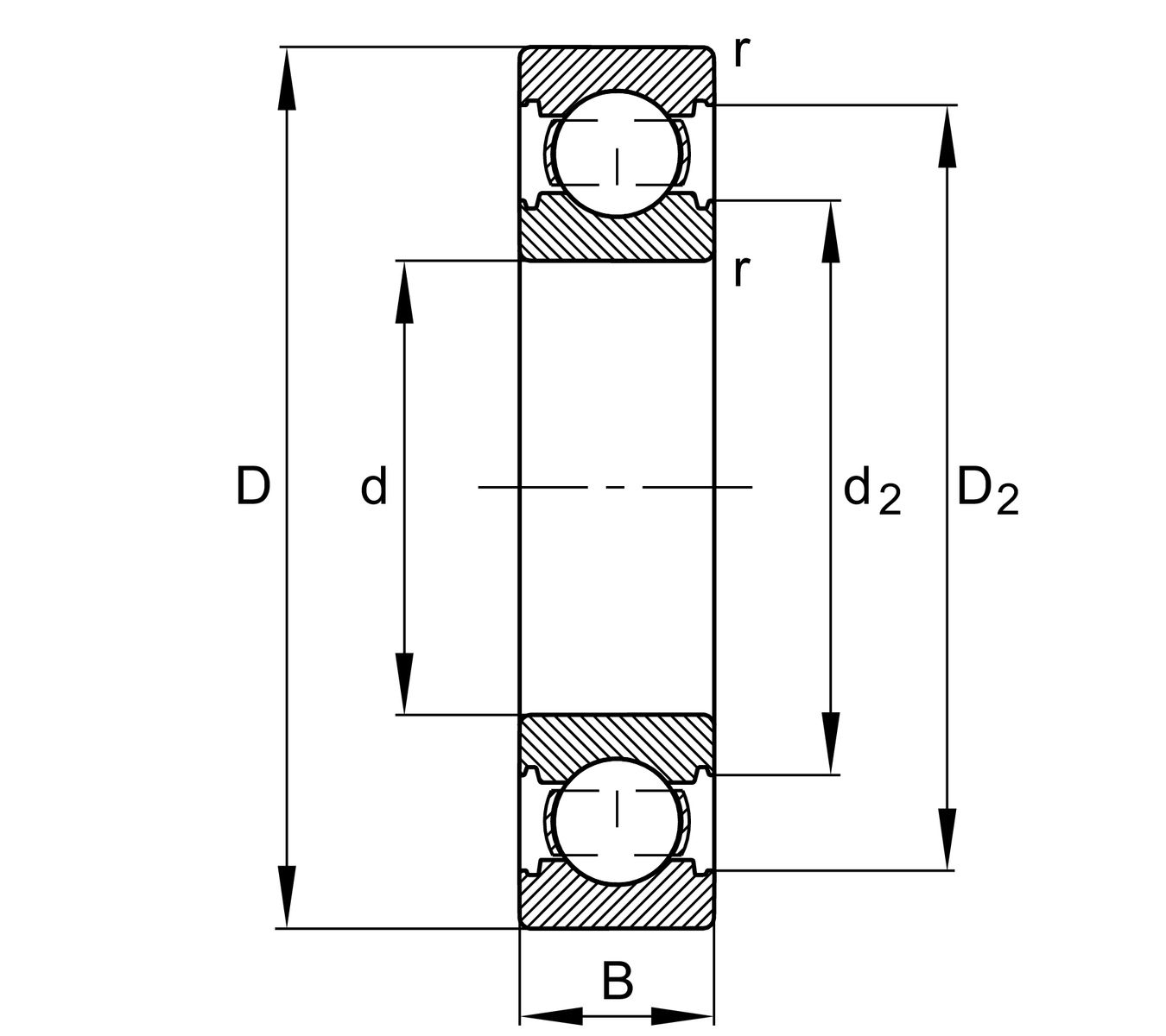

d	Diametru interior	20 mm
D	Diametru exterior	42 mm
B	Lățime	12 mm
C r	Sarcină dinamică de bază, radială	10.600 N
C 0r	Sarcină statică de bază, radială	5.000 N
C ur	limită de sarcină la oboseală, radială	340 N
n G	Turație limită	27.500 1/min
n ϑr	Turație de referință	19.700 1/min
≈m	Masă	0,061 kg

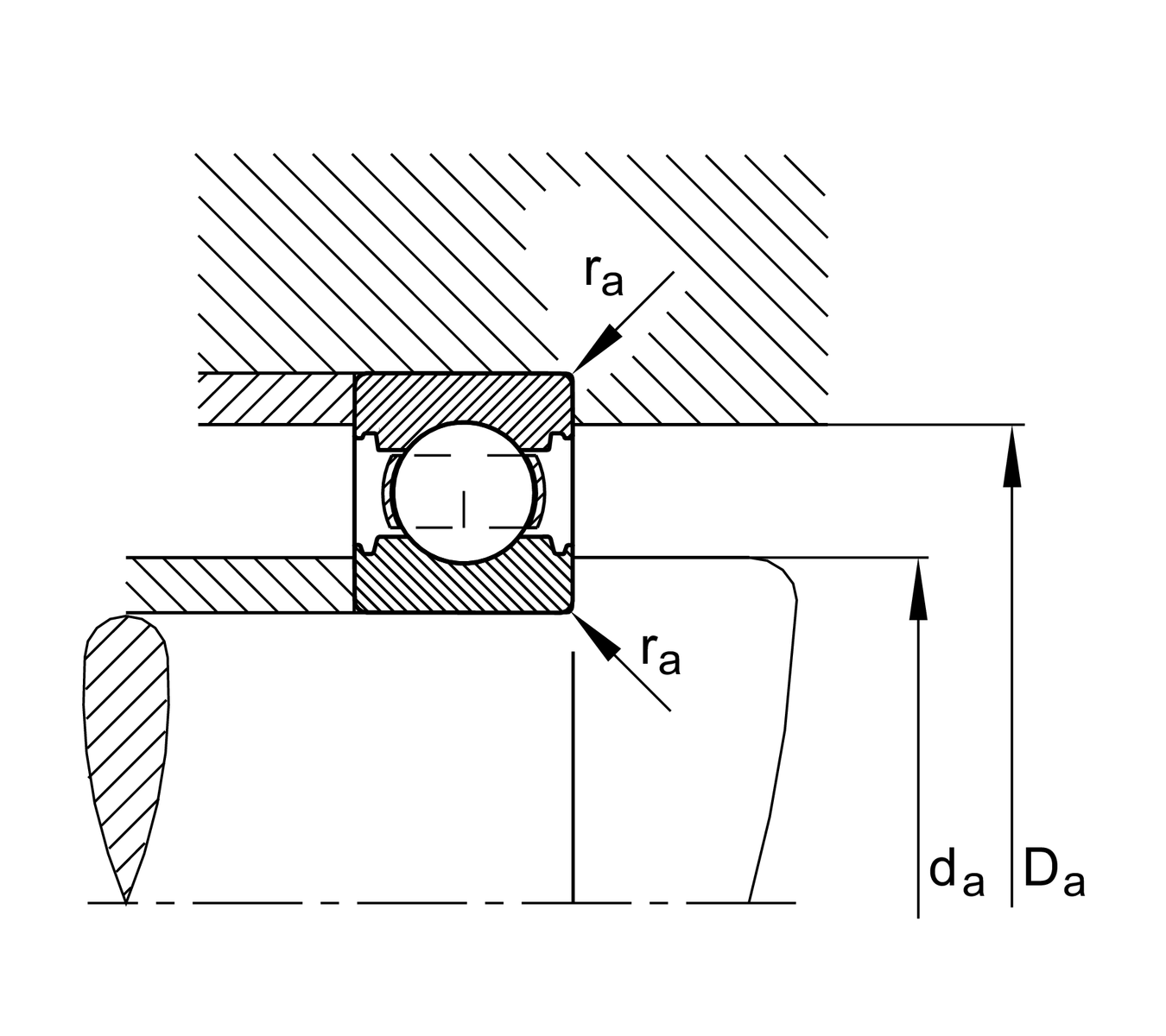

d a min	Diametrul minim al umărului arborelui	23,2 mm
D a max	Diametrul maxim al umărului carcasei	38,8 mm
r a max	Raza maximă de racordare	0,6 mm

r min	Dimensiune minimă teșitură	0,6 mm
D 1	Diametrul umărului inelului exterior	35,45 mm
D 2	Diametrul calibrului inelului exterior	37,38 mm
d 1	Diametrul umărului inelului interior	26,55 mm
d 2	Diametrul calibrului inelului interior	25,38 mm

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	120 °C

f 0

Factor de calcul

13,8
