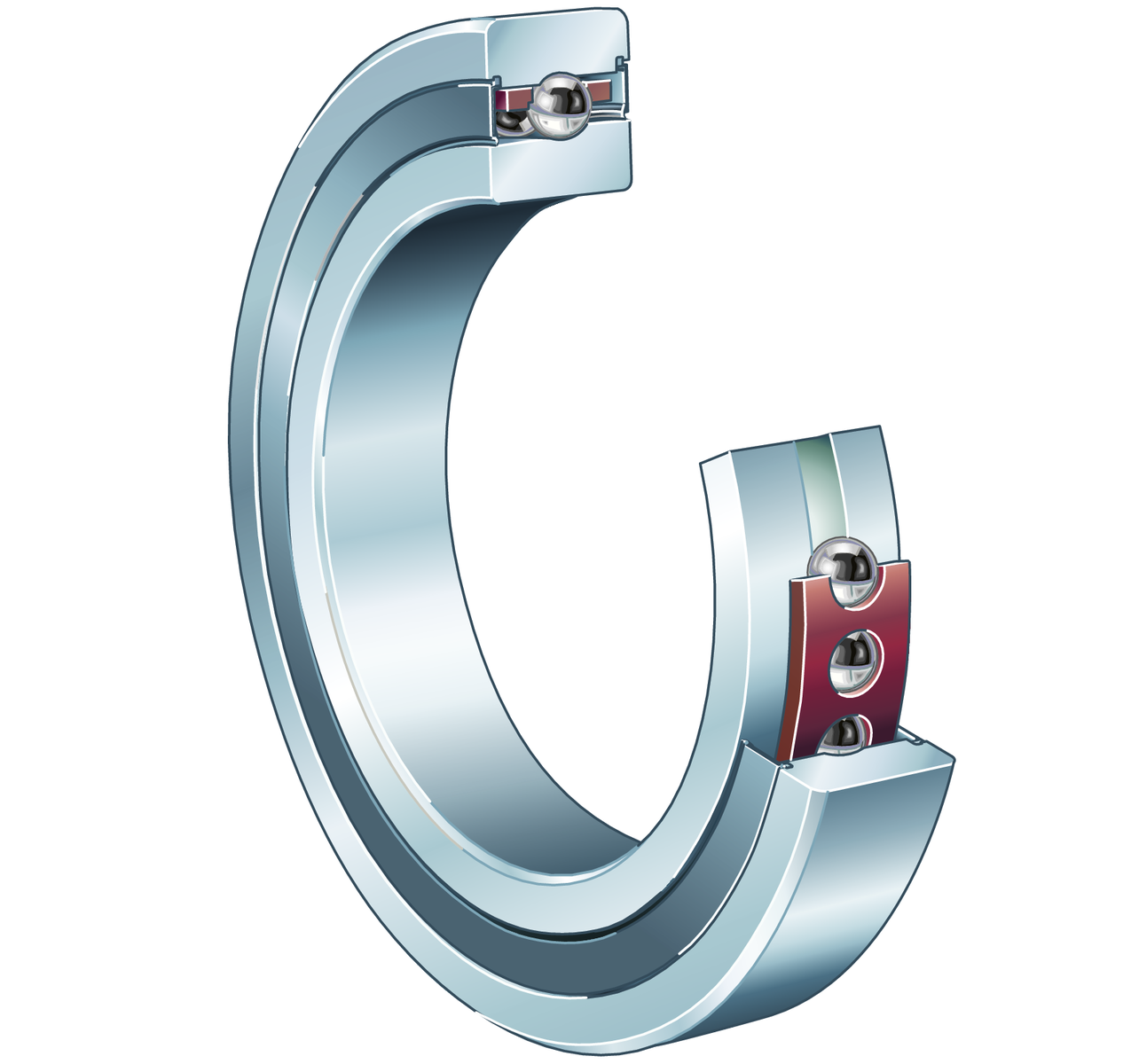

Fotografia produsului are caracter informativ
HSS7016-E-T-P4S-UL+FAG
Date tehnice FAG/Schaeffler
HSS7016-E-T-P4S-UL - Rulment de precizie de turație ridicată pentru arbore principal
Rulment de precizie de turație ridicată pentru arbore principal HSS70..-E, ajustat, în perechi sau seturi, unghi de contact α = 25°, etanșări cu buză pe ambele părți, fără contact, toleranțe restrânse
d80 mmDiametru interior
D125 mmDiametru exterior
B22 mmLățime
C r28.500 NSarcină dinamică de bază, radială
C 0r20.600 NSarcină statică de bază, radială
n G22.000 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părțiPrezentare produs
| Cod produs | HSS7016-E-T-P4S-UL |
|---|---|
| Tip produs | Rulment de precizie de turație ridicată pentru arbore principal |
| Marcă | FAG |
| Număr material Schaeffler | 0191853590000 |
| Tip de bază | HSS7016 |
| Cod BearingX | HSS7016-E-T-P4S |
| Masă | 0.989 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Unghi de contact | E | Unghi de contact 25° |
| Tip etanșare | 2RSD | Etanșat pe ambele părți fără contact și uns pe viață |
| Colivie | T | Colivie din material textil stratificat |
| Clasă de toleranță | P4S | Clasă de toleranță P4S, FAG standard better than P4 to ISO 492:2023 |
| Aranjament set de rulmenți | U | Rulment individual |
| Preîncărcare | L | Preîncărcare ușoară |
| Lubrifiant | GA21 | unsoare for superprecizie bearings, standard |

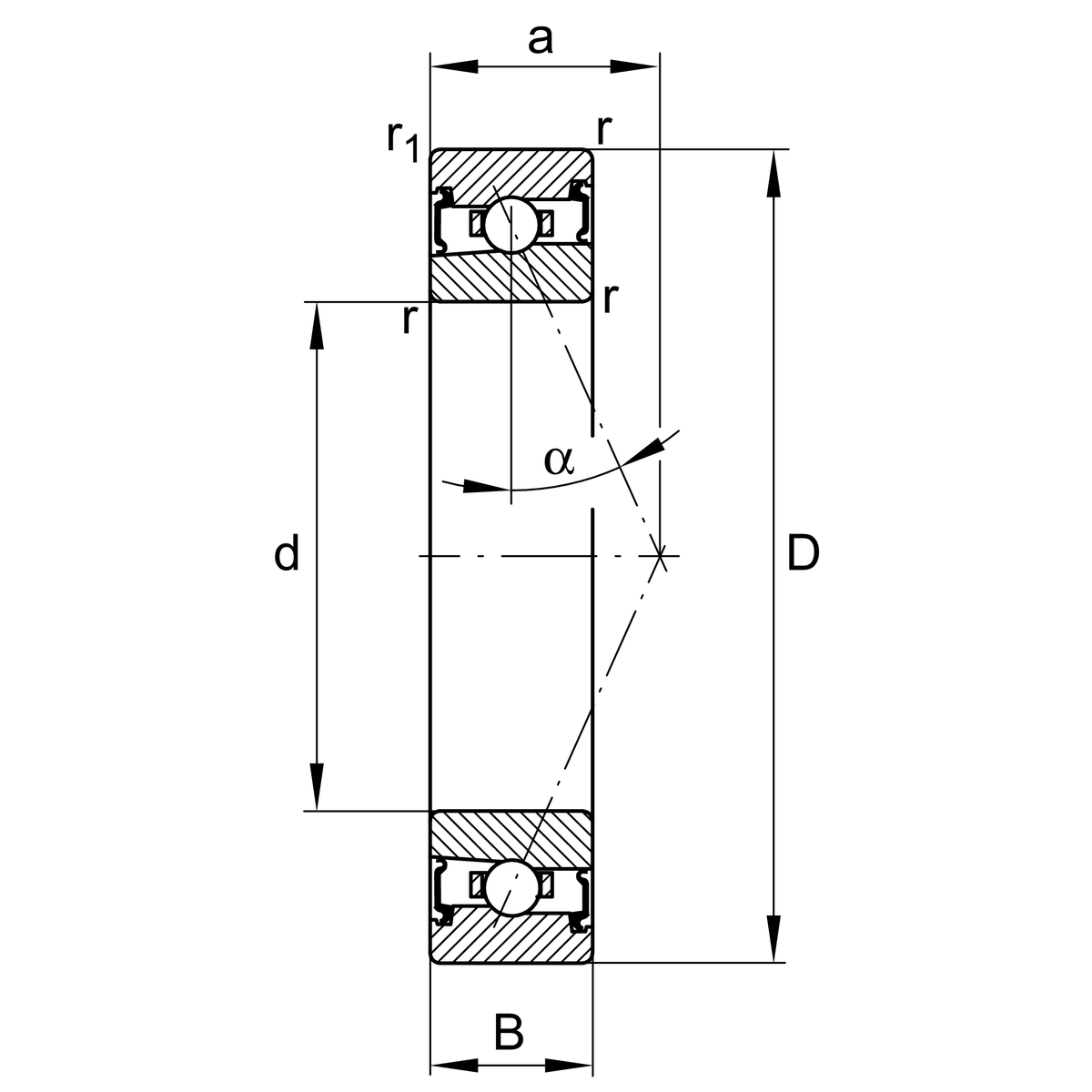

Dimensiuni principale și date de performanță
| d | Diametru interior | 80 mm |
| D | Diametru exterior | 125 mm |
| B | Lățime | 22 mm |
| C r | Sarcină dinamică de bază, radială | 28.500 N |
| C 0r | Sarcină statică de bază, radială | 20.600 N |
| C ur | Limită de sarcină la oboseală, radială | 2.160 N |
| n G unsoare | Turație limită pentru lubrifiere cu unsoare | 14.000 1/min |
| n G | Turație limită | 22.000 1/min |
| ≈m | Masă | 0,989 kg |

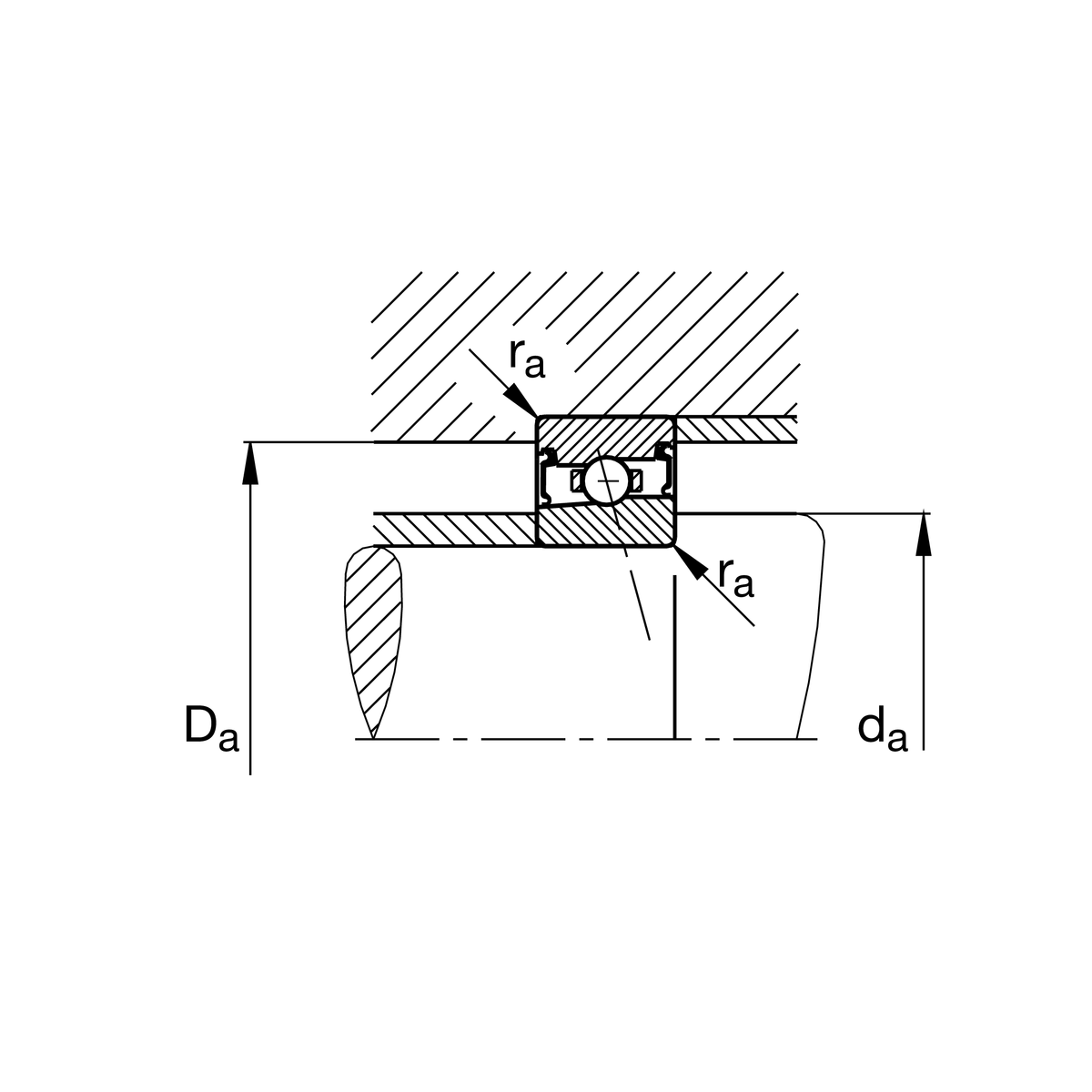

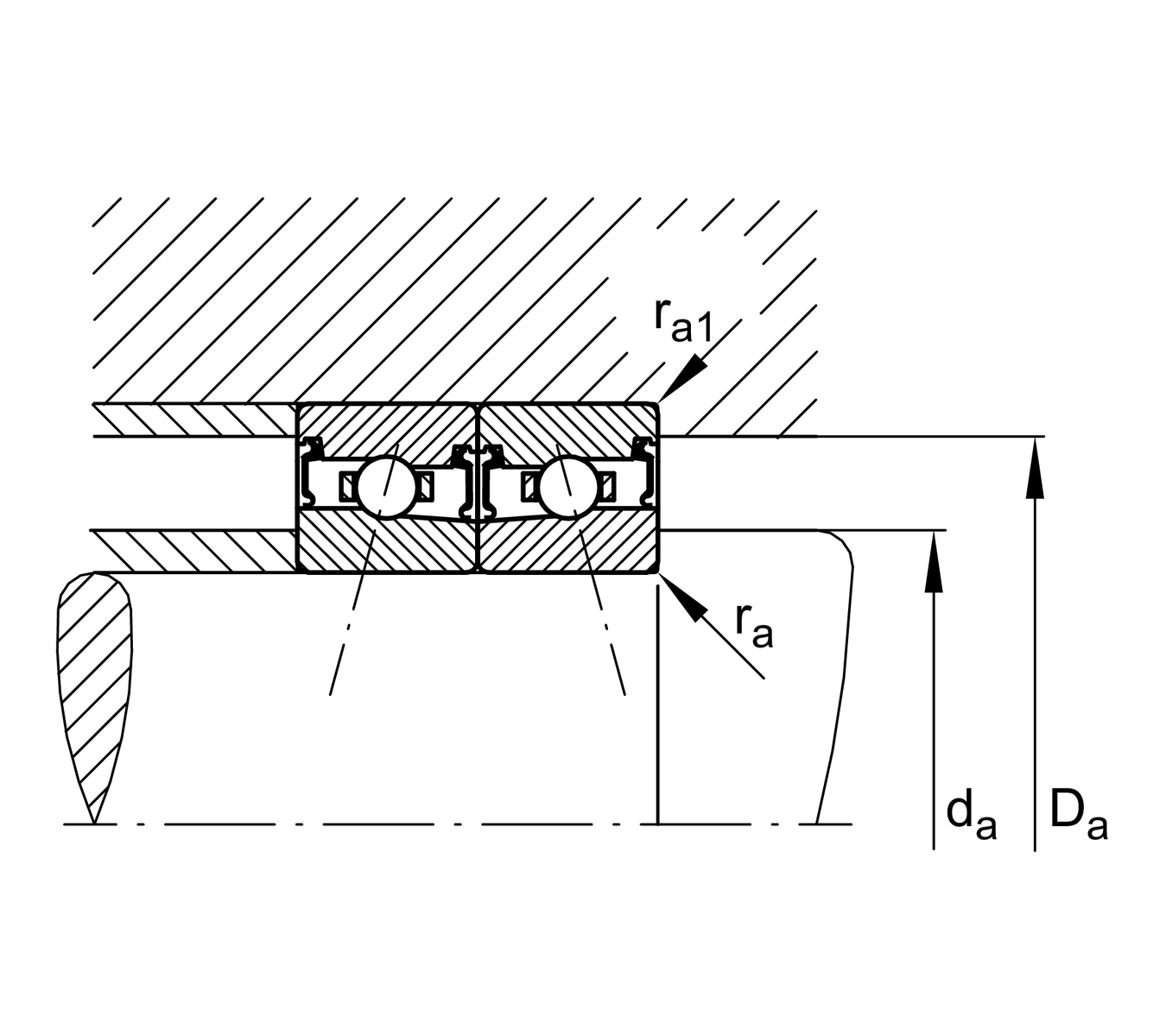

Dimensiuni de montaj
| d a | Diametru umăr arbore | 88 mm |
| d a | Diametru degajare umăr arbore | h12 |
| D a | Diametru umăr inel exterior | 117 mm |
| D a | Diametru degajare umăr inel exterior | H12 |
| r a max | Rază maximă a degajării | 1 mm |
| r a1 max | Rază maximă a degajării | 0,6 mm |
| a | Distanța dintre vârfurile conurilor de presiune | 34,9 mm |
Dimensiuni detaliate
| r min | Dimensiune minimă a teșiturii | 1,1 mm |
| r 1 min | Dimensiune minimă a teșiturii | 1,1 mm |
| α | Unghi de contact | 25 ° |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 80 °C |
Informații suplimentare
| F V L | Forță de preîncărcare ușoară | 173 N |
| F V M | Forță de preîncărcare medie | 518 N |
| F V H | Forță de preîncărcare ridicată | 1.035 N |
| K aE L | Forță de desprindere ușoară | 497 N |
| K aE M | Forță de desprindere medie | 1.521 N |
| K aE H | Forță de desprindere ridicată | 3.103 N |
| c a L | Rigiditate axială ușoară | 148 N/µm |
| c a M | Rigiditate axială medie | 220 N/µm |
| c a H | Rigiditate axială ridicată | 286 N/µm |
