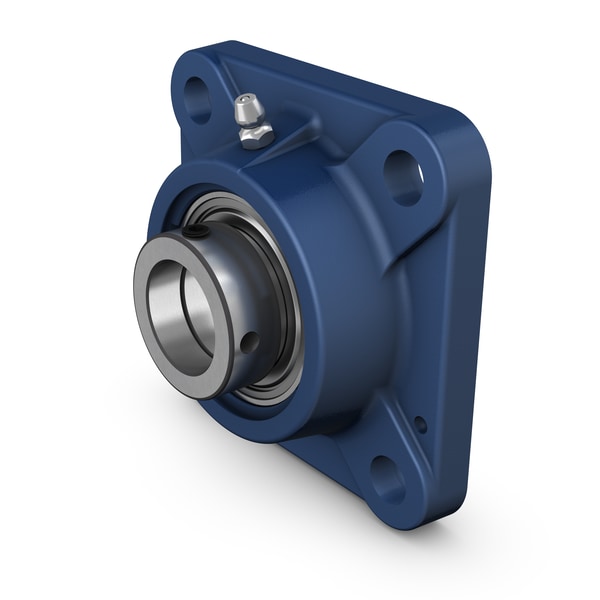

Fotografia produsului are caracter informativ
FY40-FM+SKF
Date tehnice produs
FY 40 FM - Unitate de rulment cu bilă cu flanșă pătrată și blocare excentrică, carcasă din fontă, ISO
Unitate de rulment cu bilă cu flanșă pătrată și blocare excentrică, carcasă din fontă, ISO Aceste unități de rulment cu bilă cu flanșă pătrată sunt conforme cu standardele ISO. Ele constau dintr-un rulment inserat, cu un inel interior îngust și blocare excentrică, și sunt destinate în principal utilizării în aplicații unde direcția de rotație este constantă. Rulmentul este montat într-o carcasă din fontă, care poate fi fixată de un perete sau cadru al mașinii. Unitățile de rulment cu bilă pot acomoda o aliniere inițială moderată, dar de obicei nu permit deplasarea axială.
Diametru șurub de prindere12 mmDiametru șurub de prindere
Diametru ax40 mmDiametru ax
Lățimea totală a carcasei38.5 mmLățimea totală a carcasei
Lățime, total56.7 mmLățime, total
Distanța centrală între găurile pentru șuruburi101.5 mmDistanța centrală între găurile pentru șuruburi
Lățimea rulmentului, total43.2 mmLățimea rulmentului, total
Prezentare produs
| Cod produs | FY 40 FM |
|---|---|
| Tip produs | Unitate de rulment cu bilă cu flanșă pătrată și blocare excentrică, carcasă din fontă, ISO |
| Marcă | SKF |
Dimensiuni
| Diametru șurub de prindere | Diametru șurub de prindere | 12 mm |
| Diametru ax | Diametru ax | 40 mm |
| Lățimea totală a carcasei | Lățimea totală a carcasei | 38.5 mm |
| Lățime, total | Lățime, total | 56.7 mm |
| Distanța centrală între găurile pentru șuruburi | Distanța centrală între găurile pentru șuruburi | 101.5 mm |
| Lățimea rulmentului, total | Lățimea rulmentului, total | 43.2 mm |
Performanță
| Capacitate de încărcare dinamică de bază | Capacitate de încărcare dinamică de bază | 30.7 kN |
| Capacitate de încărcare statică de bază | Capacitate de încărcare statică de bază | 19 kN |
| viteză limită | viteză limită | 4800 r/min |
| Nută | Nută | viteză limită cu toleranța axului h6 |
Proprietăți
| Tip carcasă | Tip carcasă | Flanșată |
| Tip carcasă flanșată | Tip carcasă flanșată | Pătrată |
| Numărul de găuri pentru șuruburi pentru prindere | Numărul de găuri pentru șuruburi pentru prindere | 4 |
| Tipul găurii pentru șuruburi de prindere | Tipul găurii pentru șuruburi de prindere | Simplă |
| Caracteristică de reținere, inel interior | Caracteristică de reținere, inel interior | Guler excentric |
| Tip de gaură | Tip de gaură | Cilindrică |
| Inel de etanșare din cauciuc | Inel de etanșare din cauciuc | Fără |
| Material, carcasă | Material, carcasă | Fontă |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare, rulment | Etanșare, rulment | Etanșare pe ambele părți |
| Tip de etanșare | Tip de etanșare | Contact, standard |
| Etanșare, unitate | Etanșare, unitate | Capac opțional |
| Lubrifiant | Lubrifiant | Grăsime |
| Găură de relubrifiere | Găură de relubrifiere | Cu |
| Fiting de grăsime | Fiting de grăsime | Cu |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 1.82 kg |
| Cod eClass | Cod eClass | 23-05-08-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni
| d | Diametru gaură | 40 mm |
| d1 | Diametrul exterior al inelului interior | ≈ 51.8 mm |
| d2 | Diametrul exterior al inelului de blocare | 56.5 mm |
| A | Lățimea carcasei | 38.5 mm |
| A1 | Lățimea flanșei | 14 mm |
| A3 | Adâncimea canelurii de centrare | 3.2 mm |
| A5 | Proeminența capacului | 26 mm |
| B | Lățimea inelului interior | 29.7 mm |
| B1 | Lățimea totală a rulmentului | 43.2 mm |
| B4 | Distanța de la fața laterală a dispozitivului de blocare la centrul filetei | 6.75 mm |
| Db1 | Diametrul extern superior | 98 mm |
| Db2 | Diametrul extern de bază | 106 mm |
| Dc | Diametrul canelurii de centrare a carcasei | 115.9 mm |
| J | Distanța centrală între găurile pentru șuruburi | 101.5 mm |
| L | lungimea totală | 130 mm |
| N | Diametrul găurii pentru șurubul de prindere | 14 mm |
| s1 | Distanța de la fața laterală a dispozitivului de blocare la centrul căii de rulare | 32.7 mm |
| T | Lățimea totală | 56.7 mm |
| RG | Filet carcasă pentru fiting de grăsime | 1/4-28 UNF |
| R1 | Poziția axială a filetei carcasei | 25.5 mm |
| DN | Diametrul sferei capului fitingului de grăsime | 6.5 mm |
| SWN | Dimensiunea cheii hexagonale pentru fitingul de grăsime | 7 mm |
| GN | Filetul fitingului de grăsime | 1/4-28 SAE-LT |
| J6 | Distanța pinilor de ghidare | 118 mm |
| J7 | Offset axial al pinilor de ghidare | 34 mm |
| N4 | Diametrul recomandat pentru pini de ghidare | 4 mm |
Date de calcul
| C | Capacitate de încărcare dinamică de bază | 30.7 kN |
| C0 | Capacitate de încărcare statică de bază | 19 kN |
| Pu | limită de încărcare din oboseală | 0.8 kN |
| viteză limită | viteză limită | 4800 r/min |
Informații de montaj
| G2 | Șurub de setare | M10x1 |
| Dimensiunea cheii hexagonale pentru șurubul de setare | Dimensiunea cheii hexagonale pentru șurubul de setare | 5 mm |
| Cuplul de strângere recomandat pentru șurubul de setare | Cuplul de strângere recomandat pentru șurubul de setare | 16.5 N·m N·m |
| G | Diametrul recomandat pentru șuruburile de prindere, mm | 12 mm |
| G | Diametrul recomandat pentru șuruburile de prindere, inch | 0.5 in in |
