FW12-B+INA
Date tehnice INA/Schaeffler

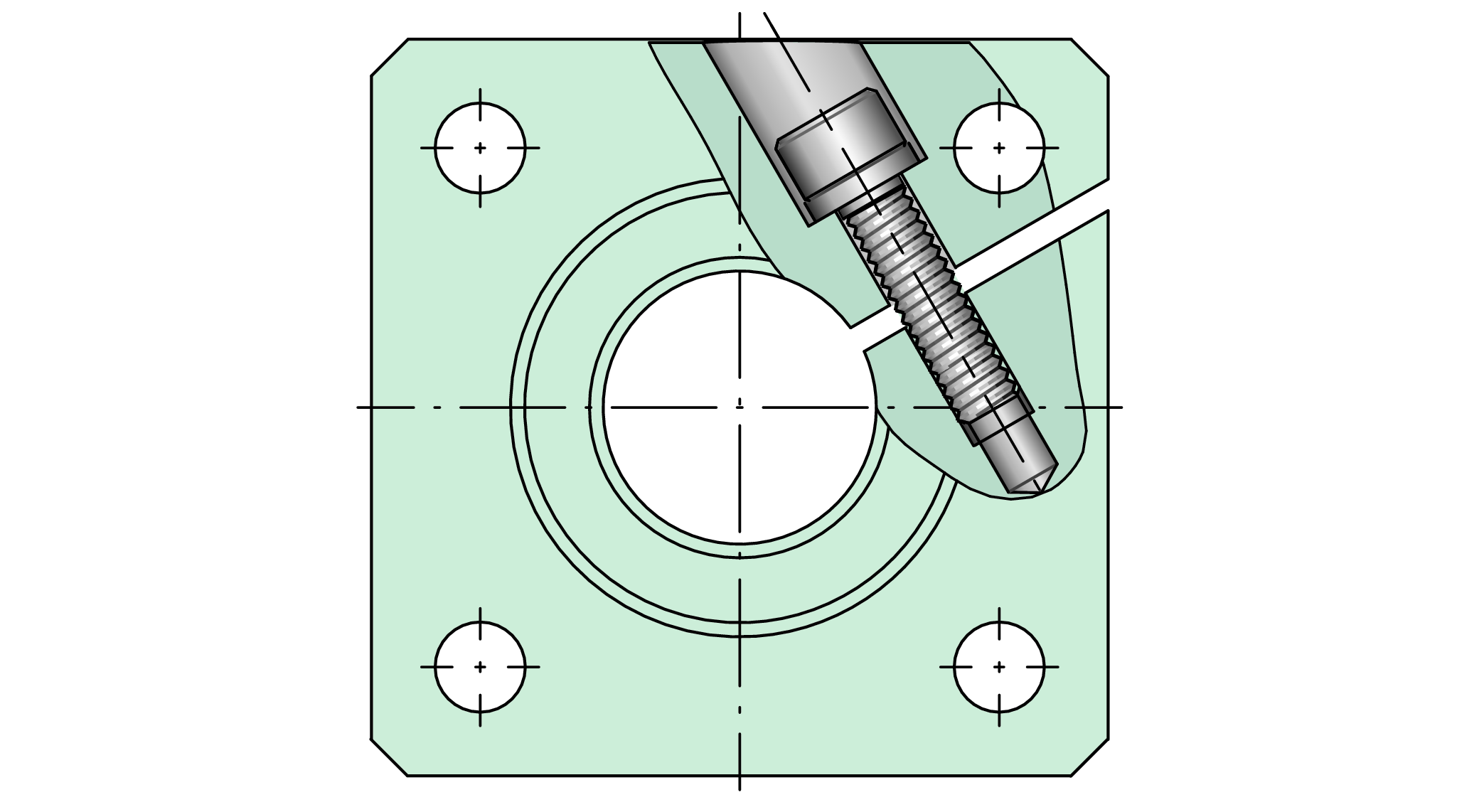

FW12-B - Shaft block
blocuri de sprijin arbore cu flanșă
D12 mmDiametru
B40 mmLățime
Prezentare produs
| Cod produs | FW12-B |
|---|---|
| Tip produs | Shaft block |
| Marcă | INA |
| Număr material Schaeffler | 0700558230000 |
| Tip de bază | FW12 |
| Masa | 50 g |
| CAD disponibil | Nu |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 12 | |
| Suffix code (version) | B |

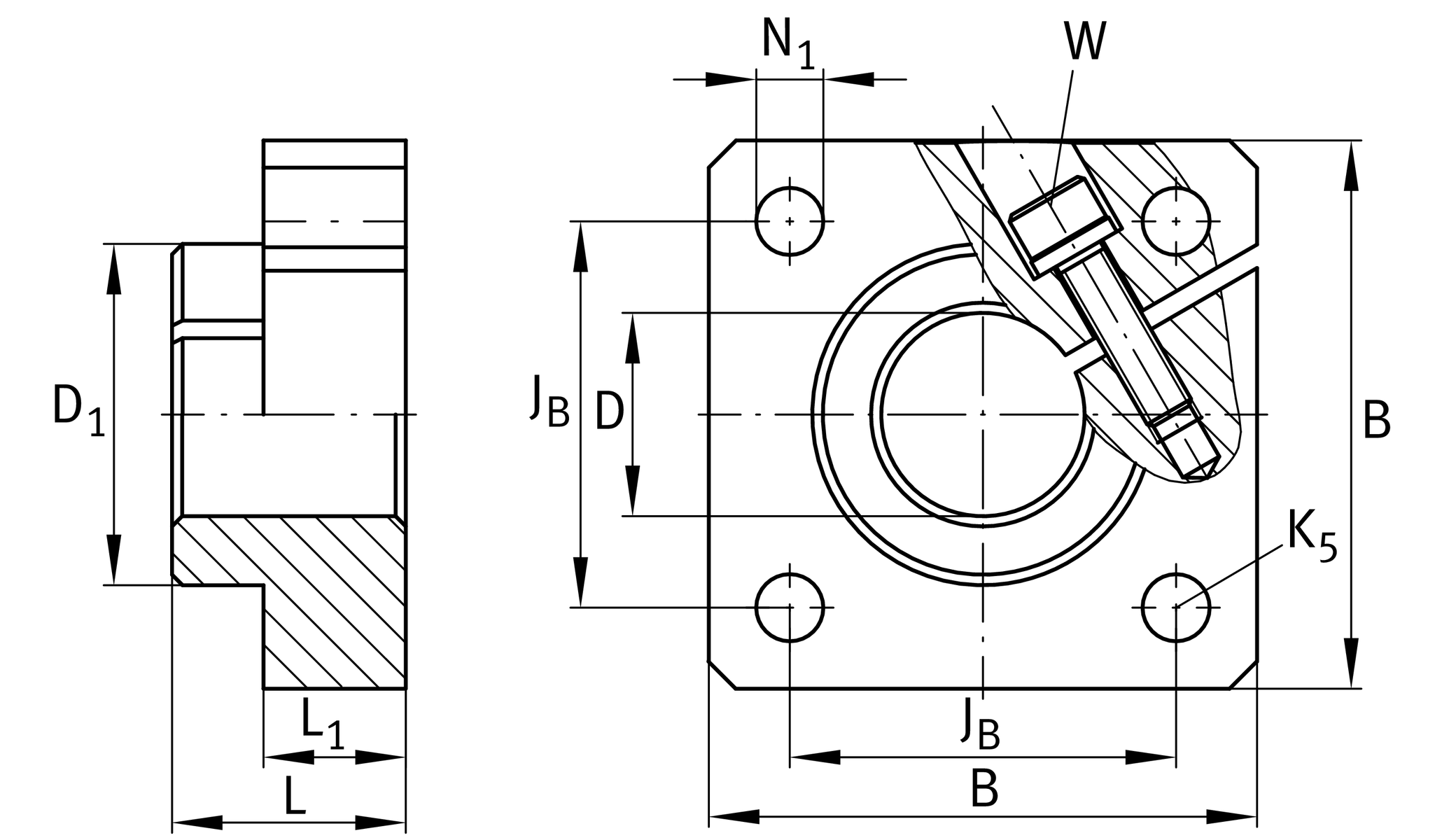

Dimensiuni principale și date de performanță
| D | Diametru | 12 mm |
| Tol D | Toleranță | H8 |
| B | Lățime | 40 mm |
| L | Length | 20 mm |
| ≈m | Masă | 50 g |
Dimensiuni de montaj
| L 1 | Dimensiune de montaj | 12 mm |
| D 1 | Dimensiune de montaj | 23,5 mm |
| N 1 | Dimensiune de montaj | 5,5 mm |
| Tol N 1 | Toleranță | H13 |
| K 5 | Dimensiune filet șuruburi de fixare | M5 |
| J B | Dimensiune de montaj | 30 mm |
| W | Lățime across flats | 3 mm |
