KGHK40-B-PP-AS+INA
Date tehnice INA/Schaeffler
KGHK40-B-PP-AS - Linear Ball Bearing and Carcasă Unit
Linear ball bearing and housing unit; etanșat, uns, cu posibilitate de relubrifiere; execuție anticorozivă posibilă
B87 mmLățime
Prezentare produs
| Cod produs | KGHK40-B-PP-AS |
|---|---|
| Tip produs | Linear Ball Bearing and Carcasă Unit |
| Marcă | INA |
| Număr material Schaeffler | 0072715140000 |
| Tip de bază | KGHK40 |
| Masa | 0.759 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 40 | |
| Version | B | |
| Seal | PP | |
| Relubrifiere facility | AS |

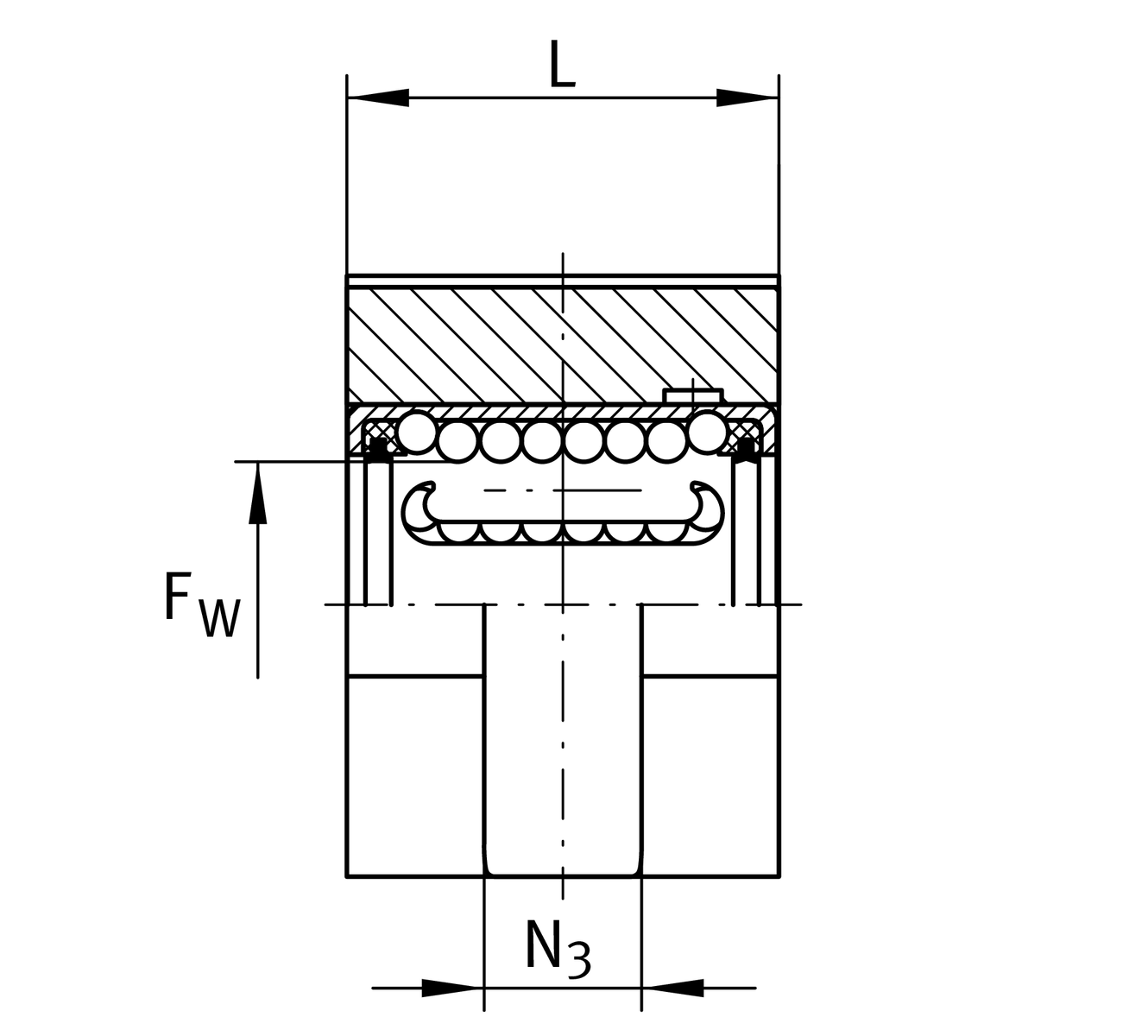

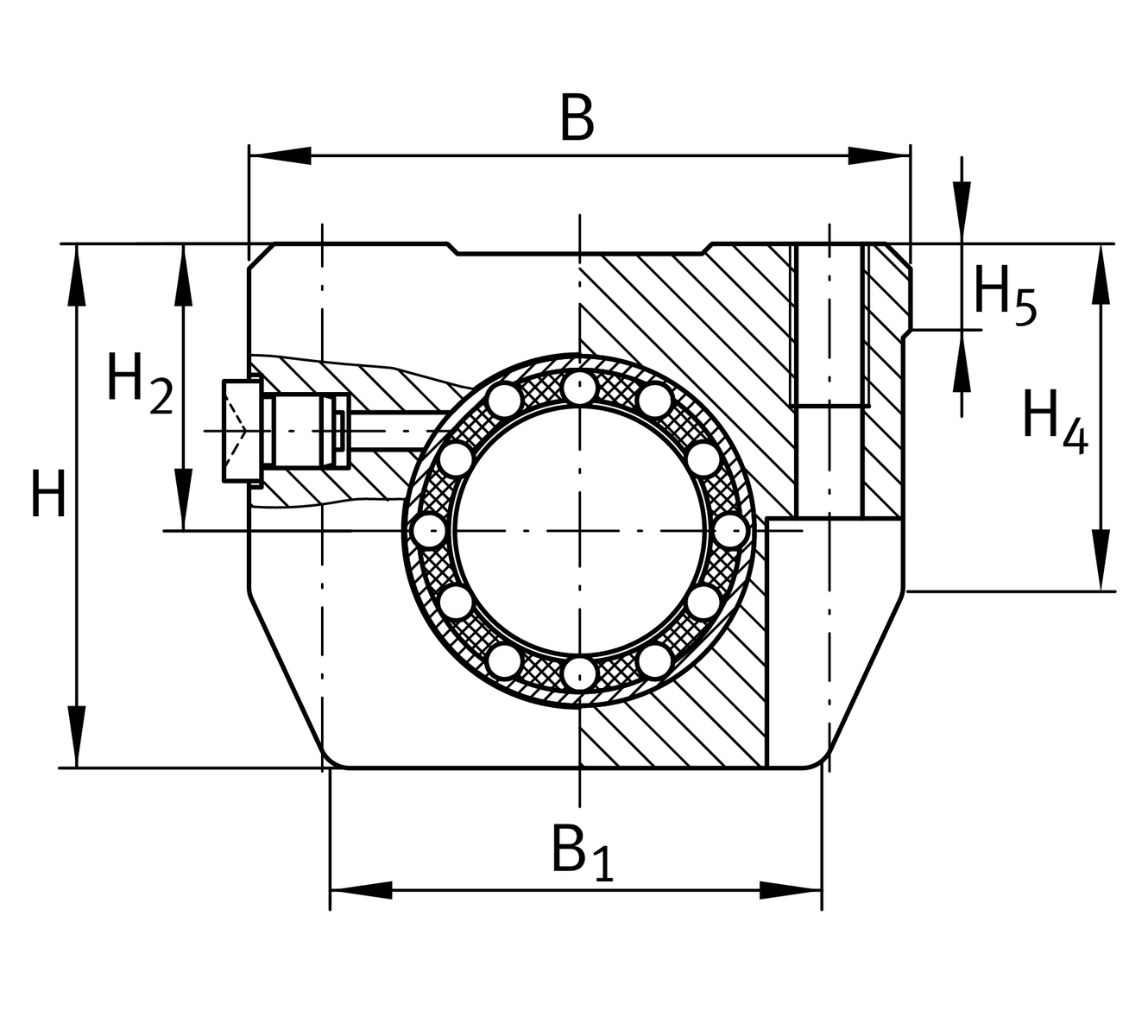

Dimensiuni principale și date de performanță
| F W | Diameter of ball complement | 40 mm |
| H | Înălțime | 73,5 mm |
| L | Length | 60,2 mm |
| B | Lățime | 87 mm |
| C | Sarcină dinamică | 5.300 N |
| C 0 | Capacitate statică de sarcină de bază | 4.450 N |
| ≈m | Masă | 0,759 kg |

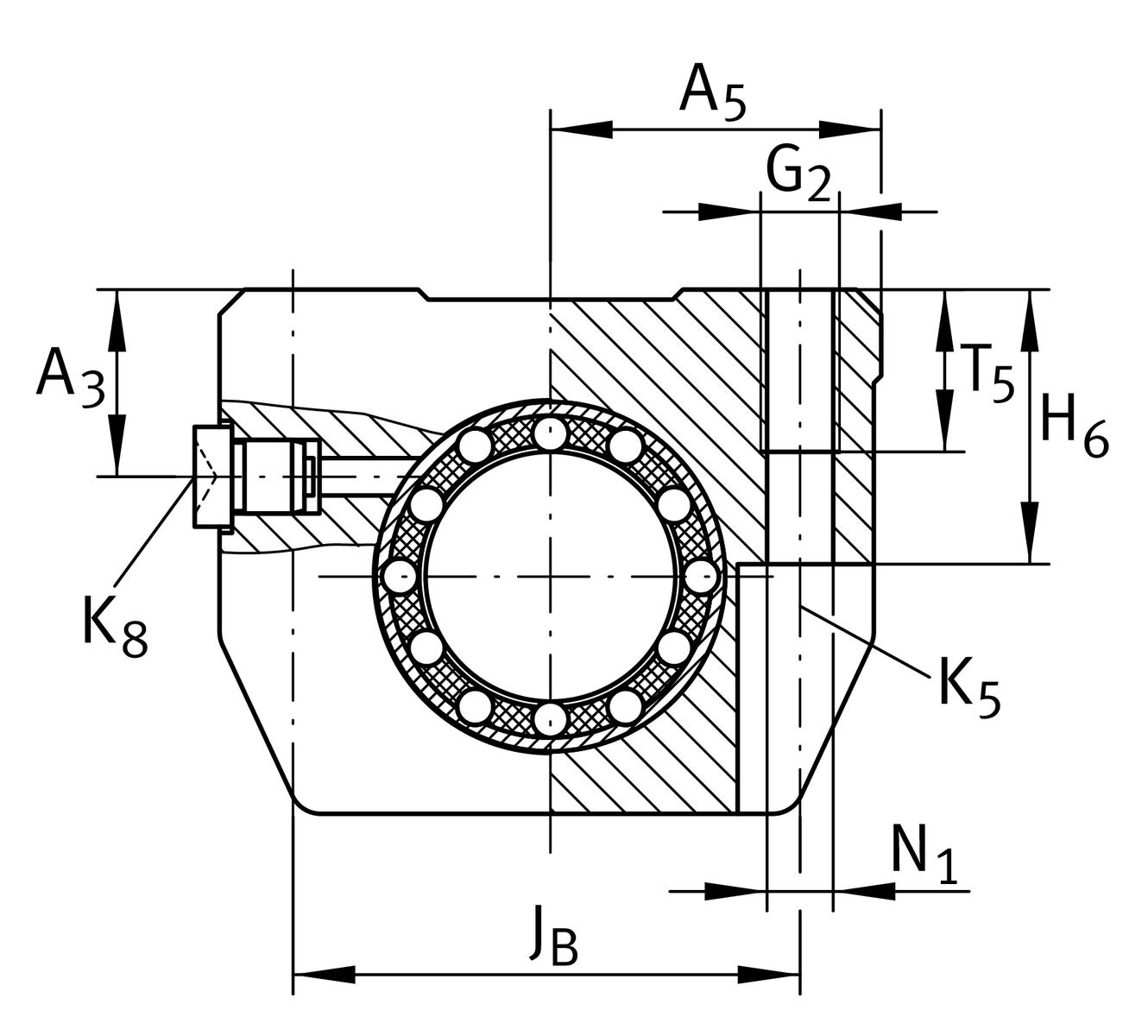

Dimensiuni de montaj
| J B | 69 mm | |
| Tol J B | Toleranță superioară | 0,15 mm |
| Tol J B | Toleranță inferioară | 0,15 mm |
| B 1 | 63 mm | |
| A 5 | 43,5 mm | |
| H 2 | Înălțime centru | 39 mm |
| Tol H 2 | Toleranță superioară | 0,01 mm |
| Tol H 2 | Toleranță inferioară | 0,014 mm |
| H 4 | Dimensiune de montaj | 49,7 mm |
| H 5 | 12,8 mm | |
| T 5 | 22 mm | |
| H 6 | Dimensiune de montaj | 38 mm |
| A 3 | 23 mm | |
| G 2 | M10 | |
| N 1 | 8,4 mm | |
| N 3 | 18 mm | |
| K 5 | M8 | |
| K 8 | Niplu de ungere | NIPA2 |
