GWA25+INA
Date tehnice INA/Schaeffler

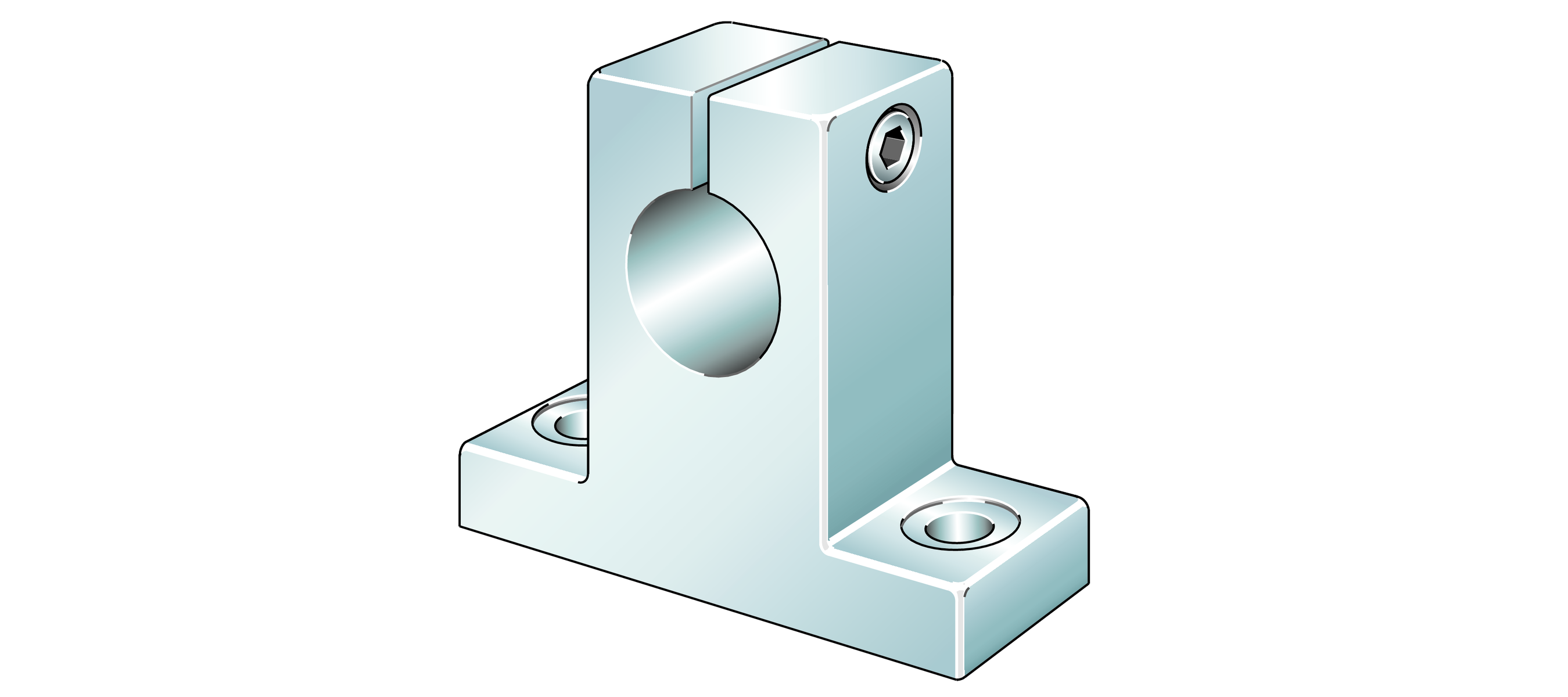

GWA25 - Shaft block
D25 mmDiametru
B74 mmLățime
Prezentare produs
| Cod produs | GWA25 |
|---|---|
| Tip produs | Shaft block |
| Marcă | INA |
| Număr material Schaeffler | 0017176420000 |
| Tip de bază | GWA25 |
| Masa | 0.247 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 25 |

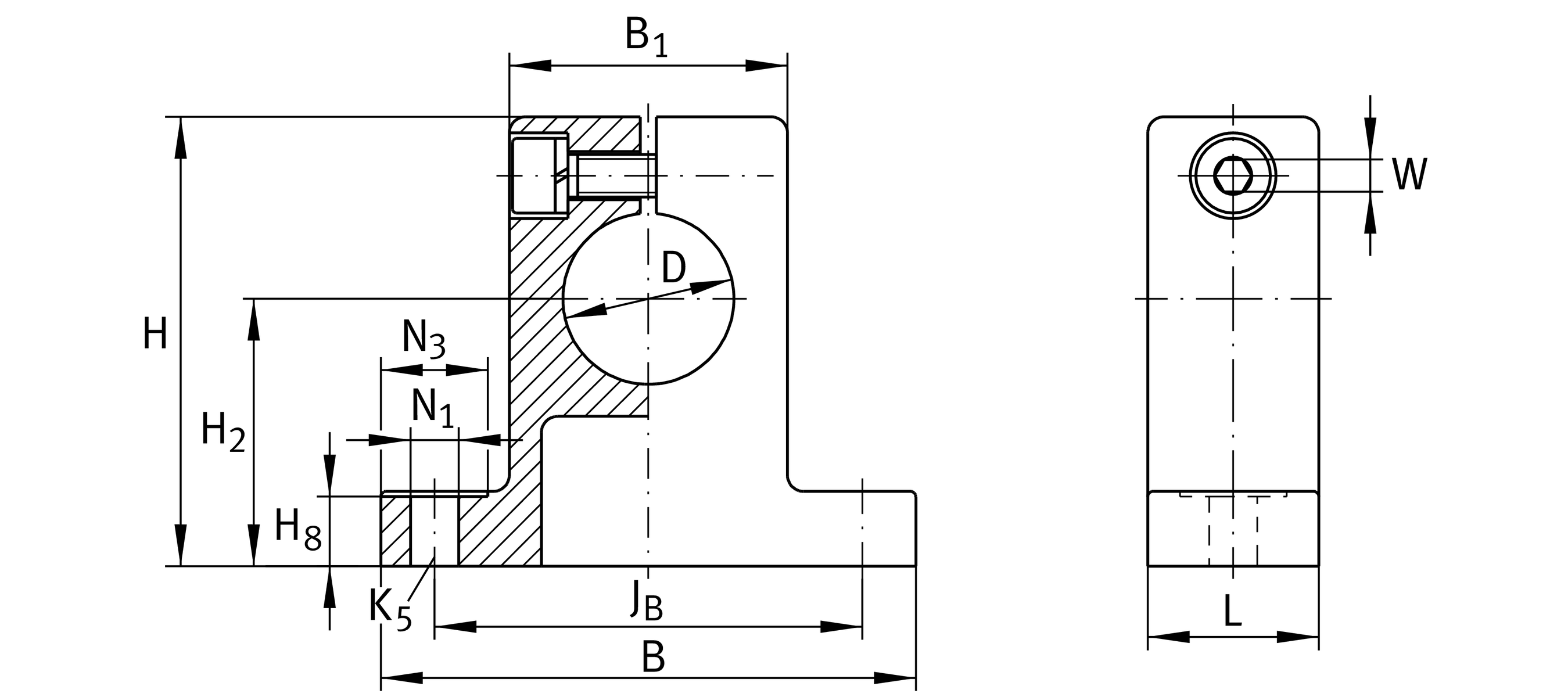

Dimensiuni principale și date de performanță
| D | Diametru | 25 mm |
| B | Lățime | 74 mm |
| L | Length | 25 mm |
| H | Înălțime | 58 mm |
| ≈m | Masă | 0,247 kg |
Dimensiuni de montaj
| J B | Dimensiune de montaj | 60 mm |
| Tol J B | Toleranță superioară | 0,15 mm |
| Tol J B | Toleranță inferioară | 0,15 mm |
| B 1 | Dimensiune de montaj | 38 mm |
| H 2 | Dimensiune de montaj | 35 mm |
| Tol H 2 | Toleranță superioară | 0,15 mm |
| Tol H 2 | Toleranță inferioară | 0,15 mm |
| H 8 | Dimensiune de montaj | 8,5 mm |
| N 1 | Dimensiune de montaj | 6,6 mm |
| N 3 | Dimensiune de montaj | 13 mm |
| K 5 | Dimensiune filet șuruburi de fixare deasupra | M6 |
| W | Lățime across flats | 4 mm |
