VUS26126-A+INA
Date tehnice INA/Schaeffler
VUS26126-A - Gib de ajustare
B39,5 mmLățime
Prezentare generală a produsului
| Cod produs | VUS26126-A |
|---|---|
| Tip produs | Gib de ajustare |
| Marcă | INA |
| Număr material Schaeffler | 0000933860000 |
| Tip bază | VUS26126 |
| Masă | 0,89 kg |
| CAD disponibil | Nu |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Cod dimensiune | 26126 | |
| Versiune | A |

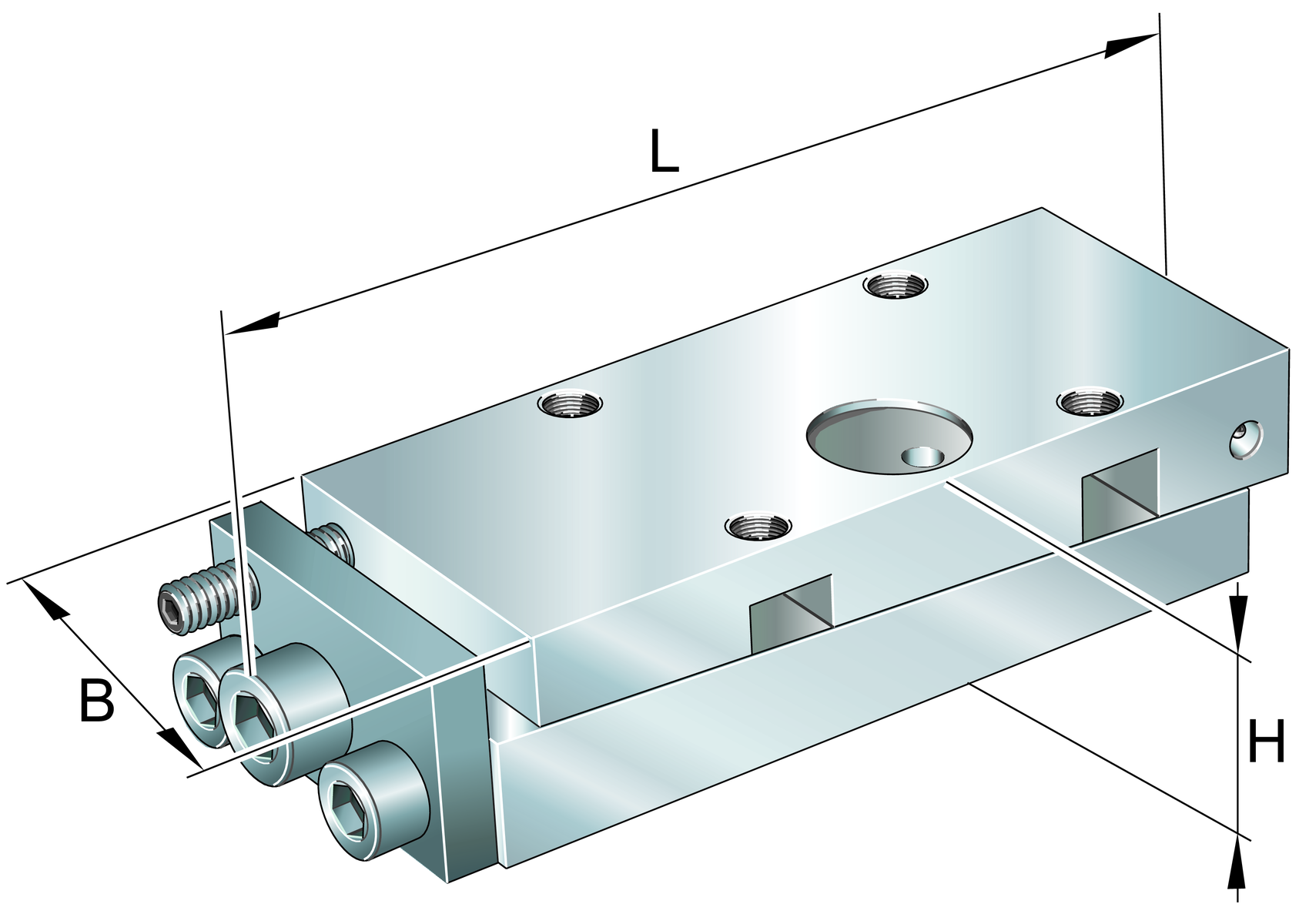

Dimensiuni principale & Date de performanță
| L | lungime max | 137 mm |
| H | înălțime min | 25 mm |
| B | lățime | 39,5 mm |
| ≈m | Greutate netă produs | 0,89 kg |

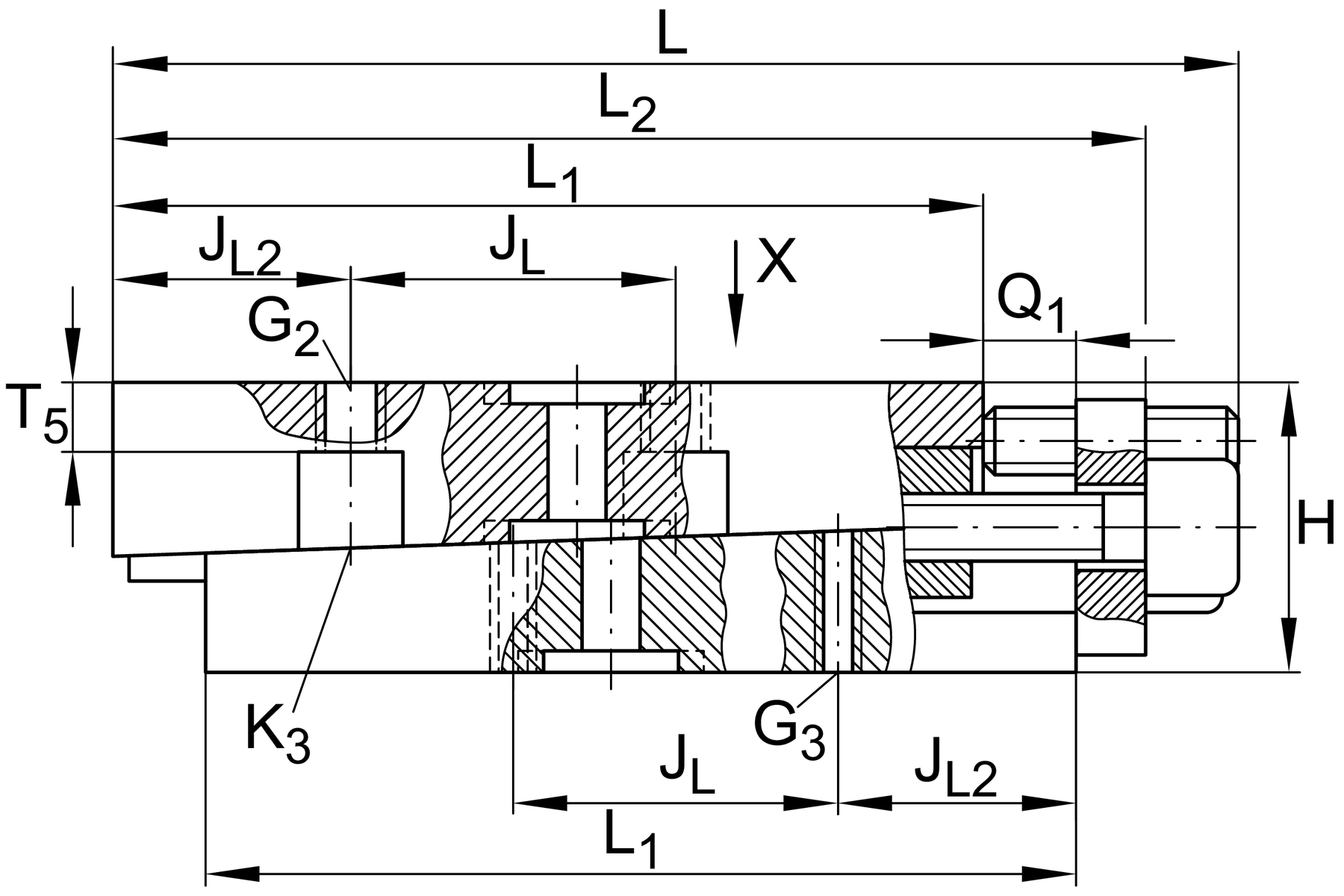

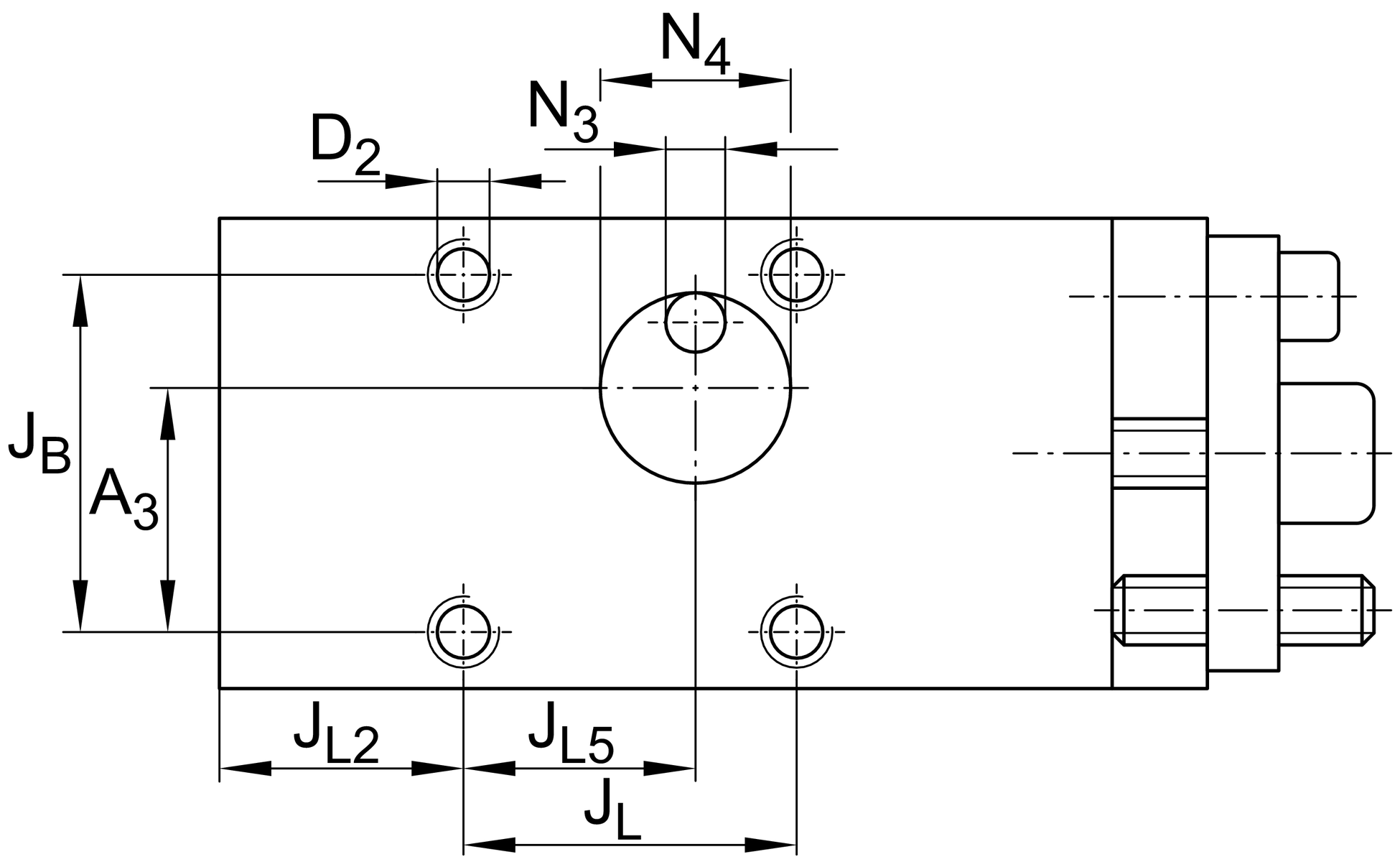

Dimensiuni de montaj
| L 1 | 115 mm | |
| L 2 | Max | 129 mm |
| J B | 30 mm | |
| Tol J B | Toleranță superioară | 0,1 mm |
| Tol J B | Toleranță inferioară | 0,1 mm |
| J L | 68 mm | |
| Tol J L | Toleranță superioară | 0,1 mm |
| Tol J L | Toleranță inferioară | 0,1 mm |
| J L2 | 20,5 mm | |
| J L5 | 39,5 mm | |
| Q 1 | Max | 8 mm |
| A 3 | 20,5 mm | |
| N 3 | 5 mm | |
| N 4 | 16 mm | |
| T 5 | 6 mm |

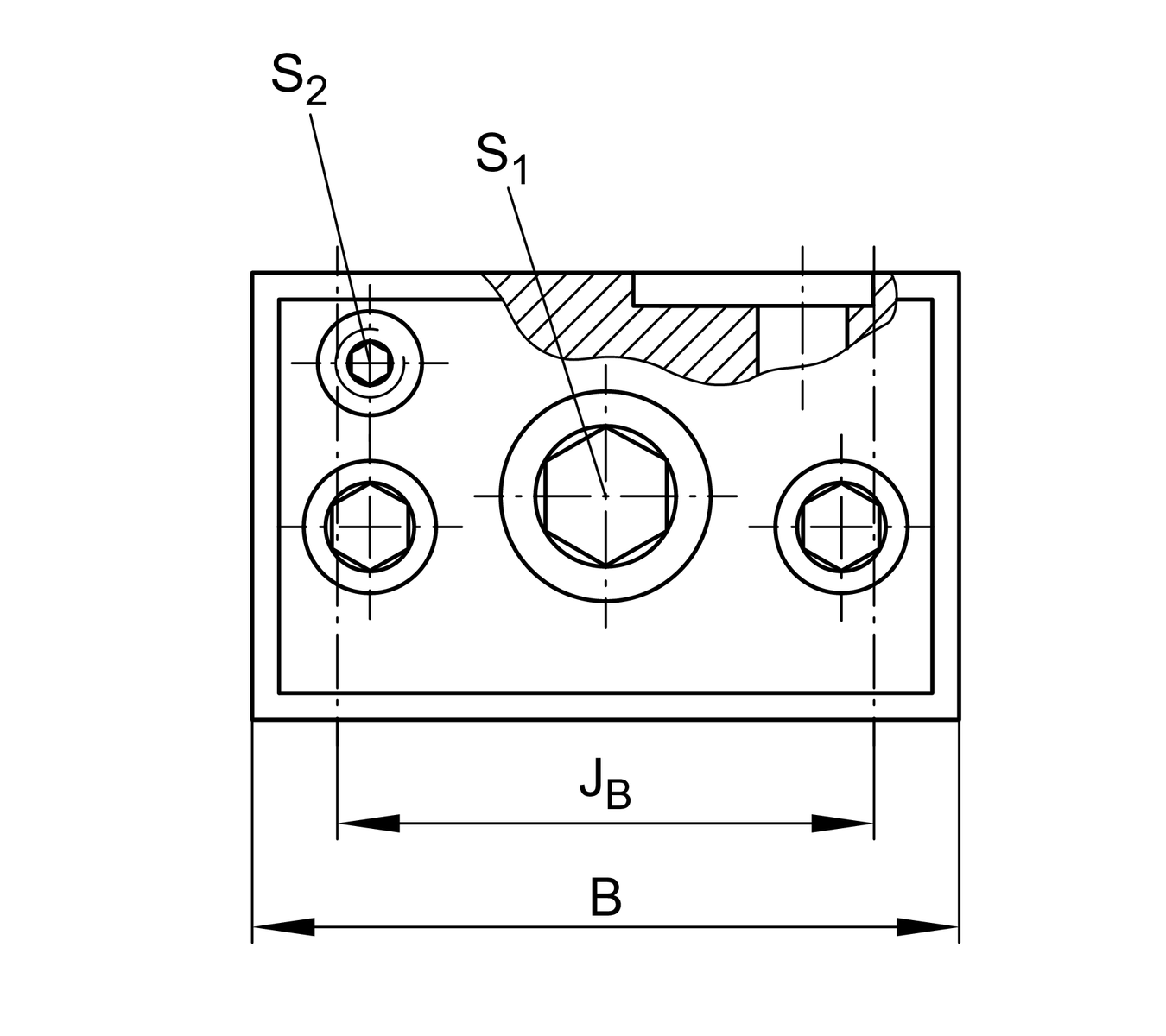

Informații suplimentare
| S 1 | Șurub de ajustare cu prindere hexagonală | 6 mm |
| S 2 | Șurub de blocare/extragere cu prindere hexagonală | 3 mm |
| G 2 | Șuruburi de fixare DIN ISO4762-12.9 | M6 |
| M A G2 | Cuplu de strângere | 17 Nm |
| G 3 | Șuruburi de fixare DIN ISO4762-12.9 | M4 |
| M A G3 | Cuplu de strângere | 5 Nm |
| K 3 | Șuruburi de fixare DIN ISO4762-12.9 | M4 |
| M A K3 | Cuplu de strângere | 5 Nm |
| D 2 | Orificiu central | 4,9 mm |
| Δh | Ajustare max | 0,4 mm |
| Ajustare pe rotație a șurubului | 0,05 mm |
Produse conexe
| Pentru rulment liniar cu role | RUS26126 |
