KTSO16-PP-AS+INA
Date tehnice INA/Schaeffler
KTSO16-PP-AS - Linear Ball Bearing and Carcasă Unit
Linear ball bearing and housing unit; execuție deschisă, cu self-aligning linear ball bearing, contact etanșări pe ambele părți
B53 mmLățime
Prezentare produs
| Cod produs | KTSO16-PP-AS |
|---|---|
| Tip produs | Linear Ball Bearing and Carcasă Unit |
| Marcă | INA |
| Număr material Schaeffler | 0067968000000 |
| Tip de bază | KTSO16 |
| Masa | 0.52 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 16 | |
| Seal | PP | |
| Relubrifiere facility | AS |
Technical data
| Ball rows | 6 | |
| ≈m | Masă | 0,52 kg |

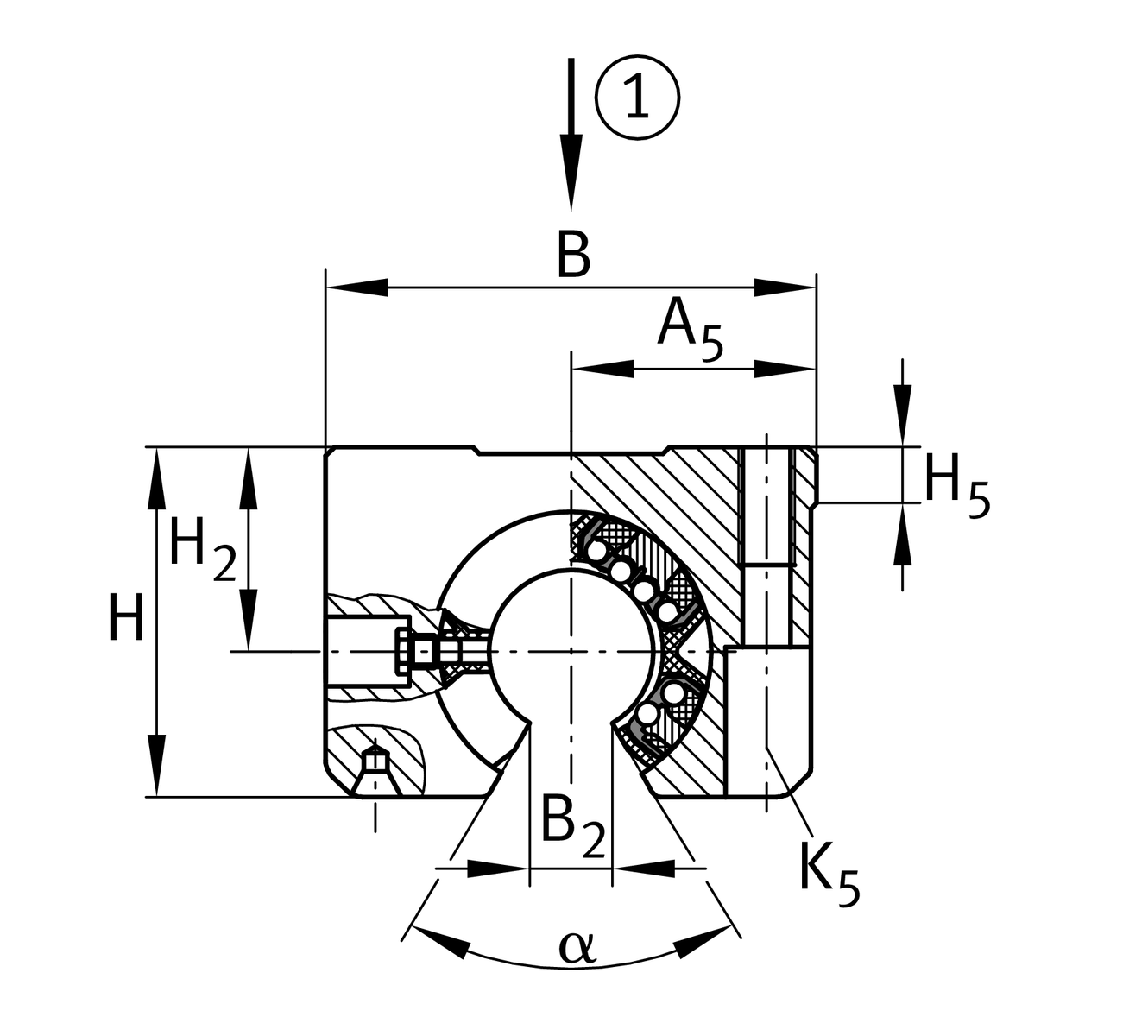

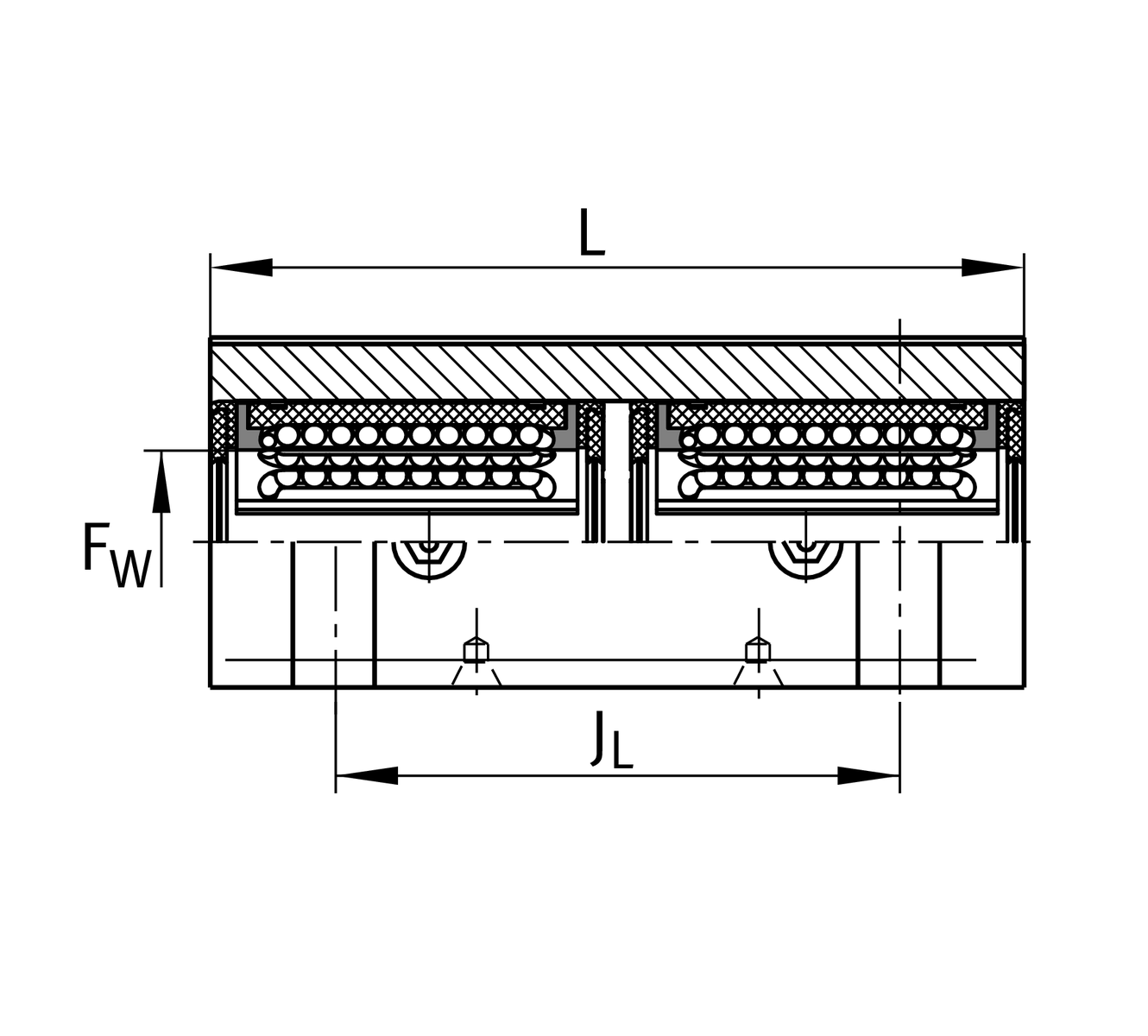

Dimensiuni principale și date de performanță
| F W | Diameter of ball complement | 16 mm |
| H | Înălțime | 35 mm |
| L | Length | 78 mm |
| B | Lățime | 53 mm |
| C max | Capacitate dinamică | 2.330 N |
| C 0 max | Capacitate statică | 3.100 N |

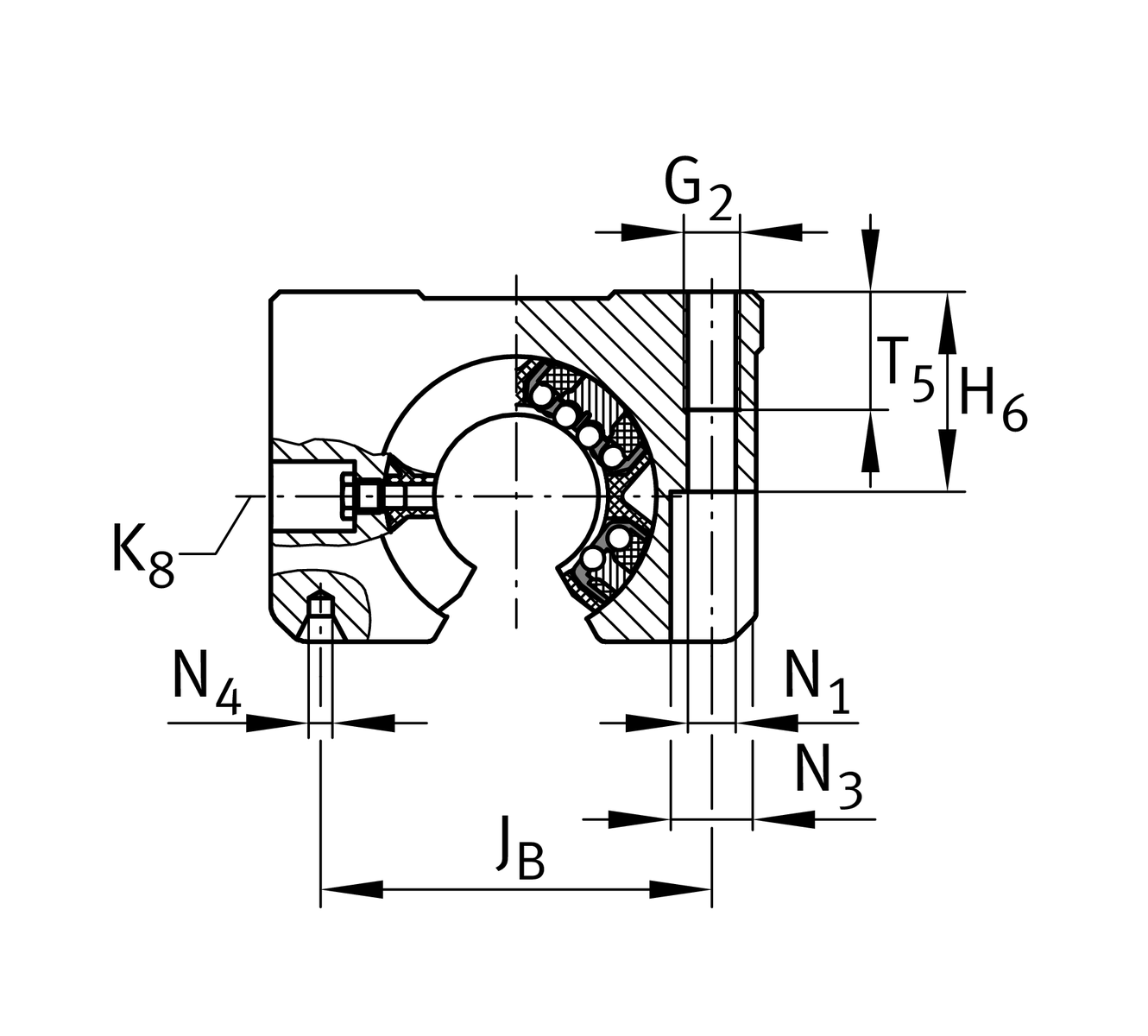

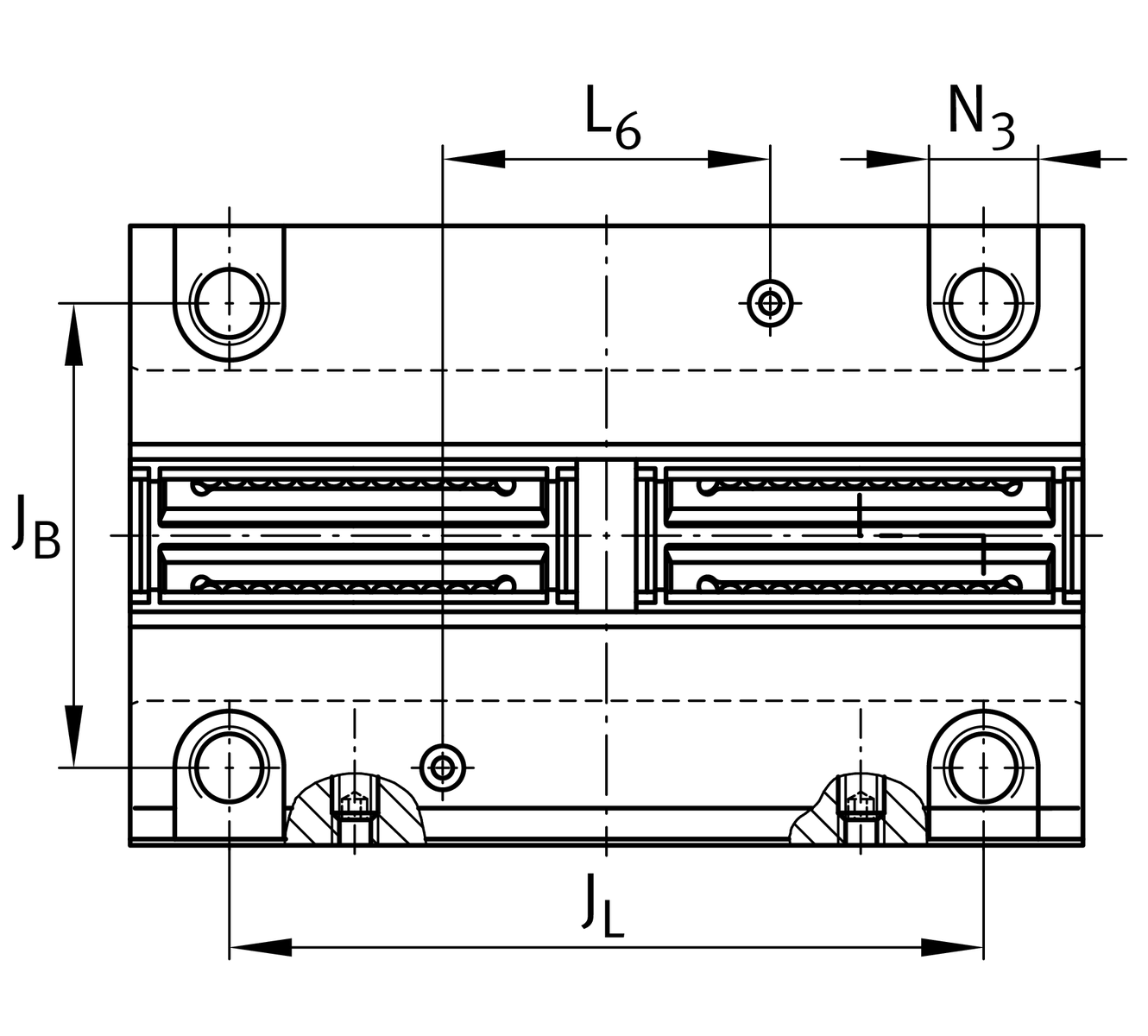

Dimensiuni de montaj
| J B | 40 mm | |
| Tol J B | Toleranță superioară | 0,15 mm |
| Tol J B | Toleranță inferioară | 0,15 mm |
| A 5 | 26,5 mm | |
| Tol A 5 | Toleranță superioară | 0,01 mm |
| Tol A 5 | Toleranță inferioară | 0,01 mm |
| B 2 | 10,1 mm | |
| J L | Distanță | 64 mm |
| Tol J L | Toleranță superioară | 0,15 mm |
| Tol J L | Toleranță inferioară | 0,15 mm |
| L 6 | Distanță | 26 mm |
| H 2 | Înălțime centru | 22 mm |
| Tol H 2 | Toleranță superioară | 0,008 mm |
| Tol H 2 | Toleranță inferioară | 0,016 mm |
| H 5 | 7,5 mm | |
| T 5 | 13 mm | |
| H 6 | 21 mm | |
| G 2 | M6 | |
| N 1 | 5,3 mm | |
| N 4 | 1.6x3.35 | |
| N 3 | 10 mm | |
| K 5 | M5 | |
| K 8 | Niplu de ungere | NIP4MZ |
| α | Angle | 68 ° |
Documente
- Fișă tehnică produs KTSO16-PP-ASPDF produs
- Linear bearingsCatalog
