KGHK16-B-PP-AS+INA
Date tehnice INA/Schaeffler
KGHK16-B-PP-AS - Linear Ball Bearing and Carcasă Unit
Linear ball bearing and housing unit; etanșat, uns, cu posibilitate de relubrifiere; execuție anticorozivă posibilă
B43 mmLățime
Prezentare produs
| Cod produs | KGHK16-B-PP-AS |
|---|---|
| Tip produs | Linear Ball Bearing and Carcasă Unit |
| Marcă | INA |
| Număr material Schaeffler | 0072714760000 |
| Tip de bază | KGHK16 |
| Masa | 0.11 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 16 | |
| Version | B | |
| Seal | PP | |
| Relubrifiere facility | AS |

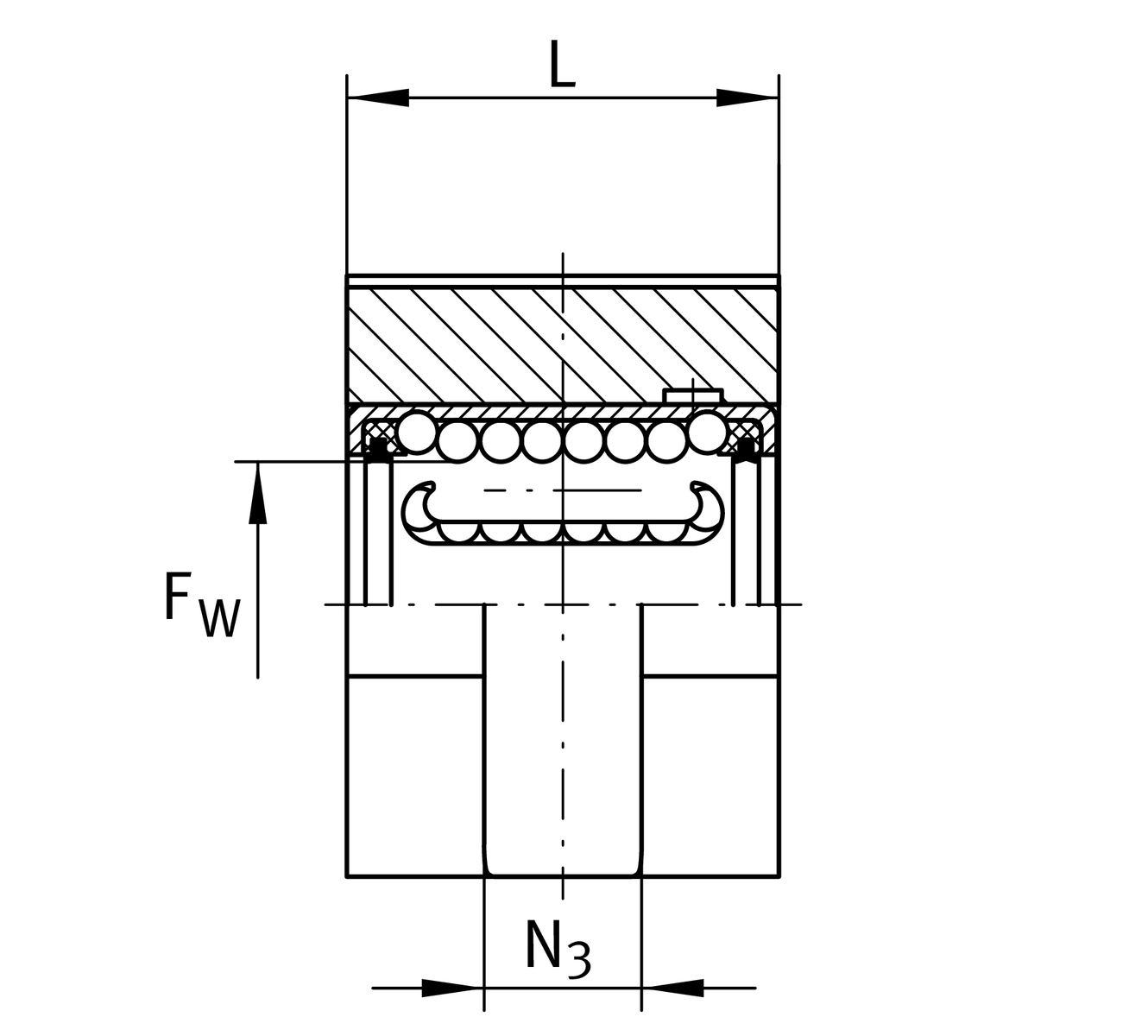

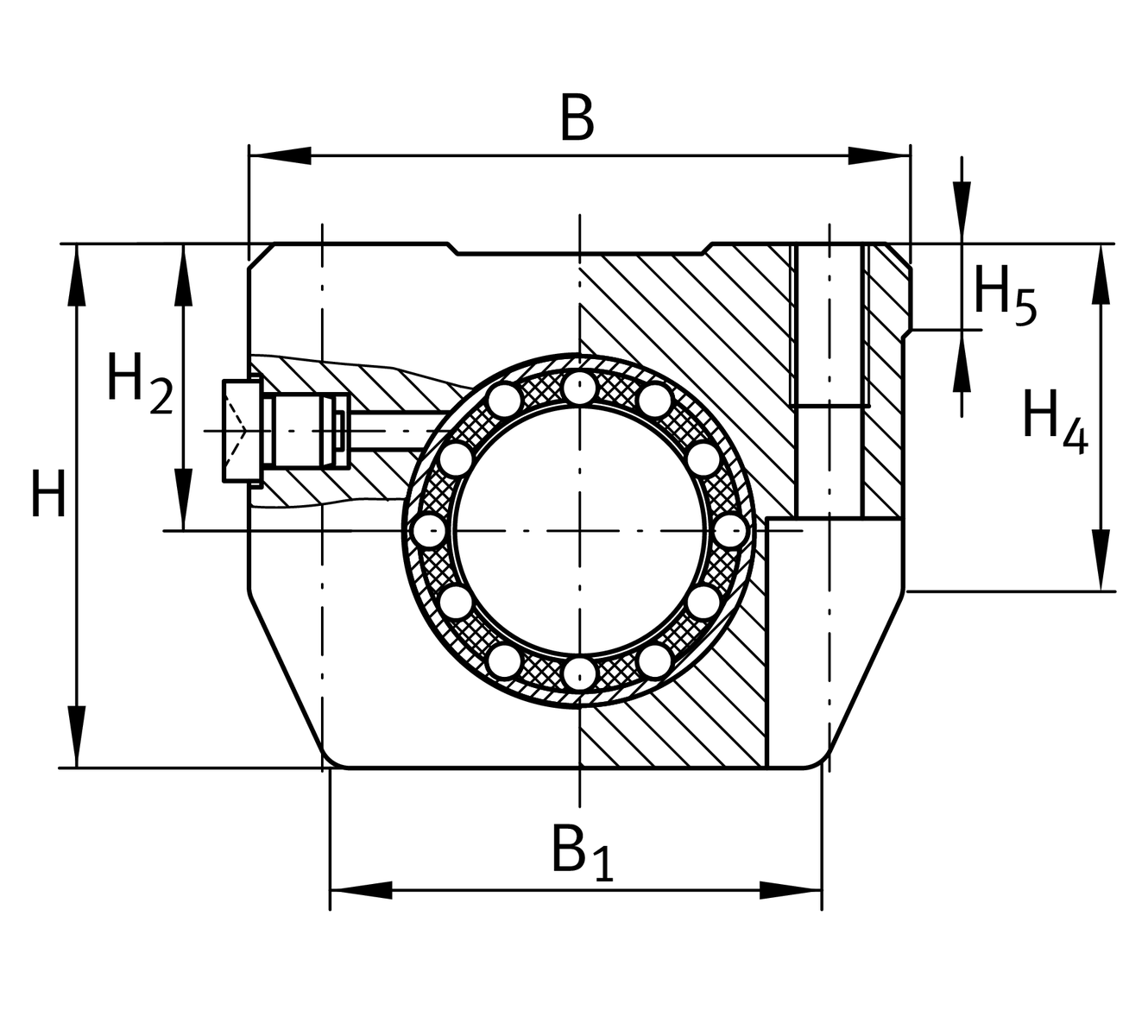

Dimensiuni principale și date de performanță
| F W | Diameter of ball complement | 16 mm |
| H | Înălțime | 36,5 mm |
| L | Length | 30,2 mm |
| B | Lățime | 43 mm |
| C | Sarcină dinamică | 890 N |
| C 0 | Capacitate statică de sarcină de bază | 620 N |
| ≈m | Masă | 0,11 kg |

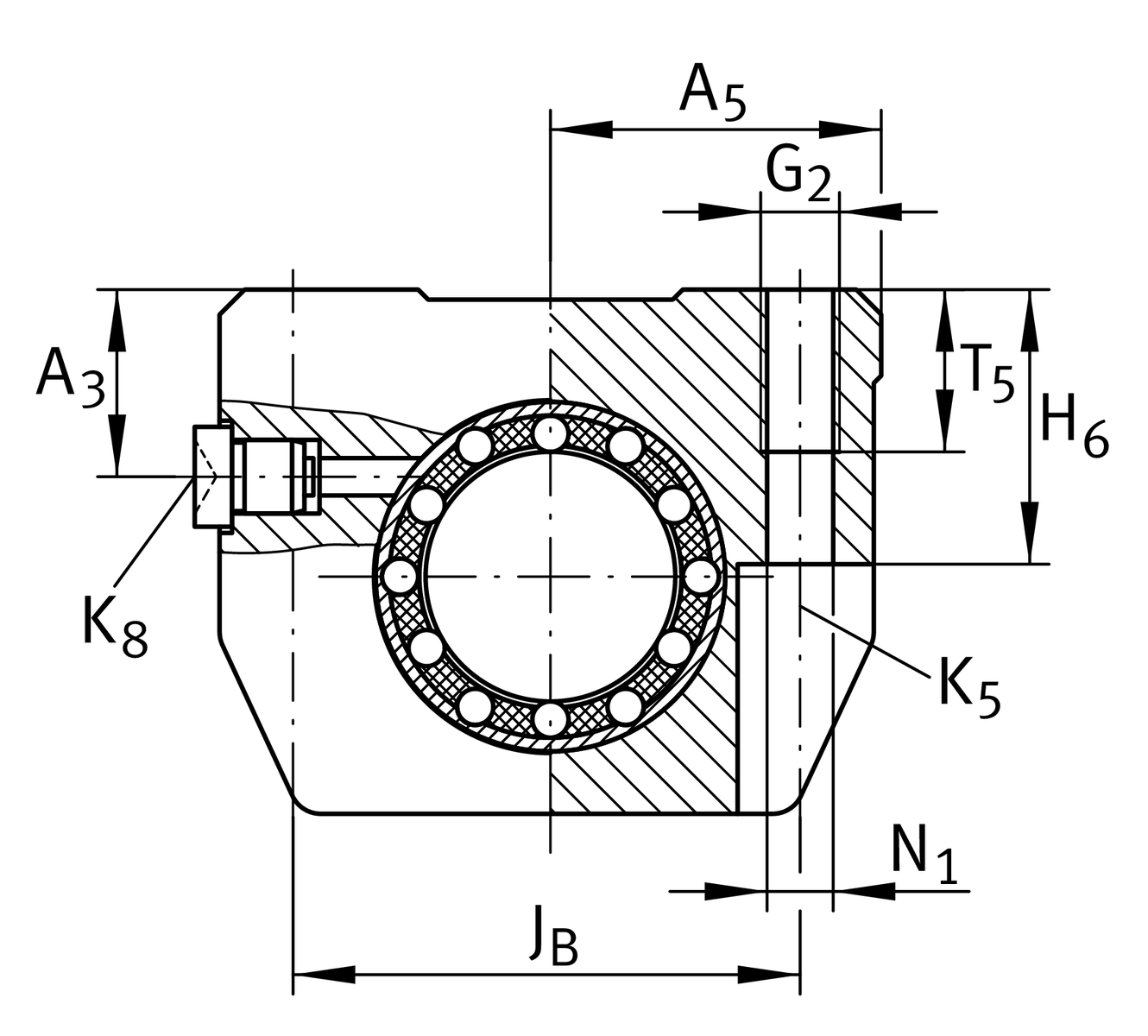

Dimensiuni de montaj
| J B | 34 mm | |
| Tol J B | Toleranță superioară | 0,15 mm |
| Tol J B | Toleranță inferioară | 0,15 mm |
| B 1 | 34 mm | |
| A 5 | 21,5 mm | |
| H 2 | Înălțime centru | 19 mm |
| Tol H 2 | Toleranță superioară | 0,01 mm |
| Tol H 2 | Toleranță inferioară | 0,014 mm |
| H 4 | Dimensiune de montaj | 28,1 mm |
| H 5 | 6,9 mm | |
| T 5 | 11 mm | |
| H 6 | Dimensiune de montaj | 18 mm |
| A 3 | 13 mm | |
| G 2 | M5 | |
| N 1 | 4,3 mm | |
| N 3 | 10 mm | |
| K 5 | M4 | |
| K 8 | Niplu de ungere | NIPA1 |
