GW20+INA
Date tehnice INA/Schaeffler

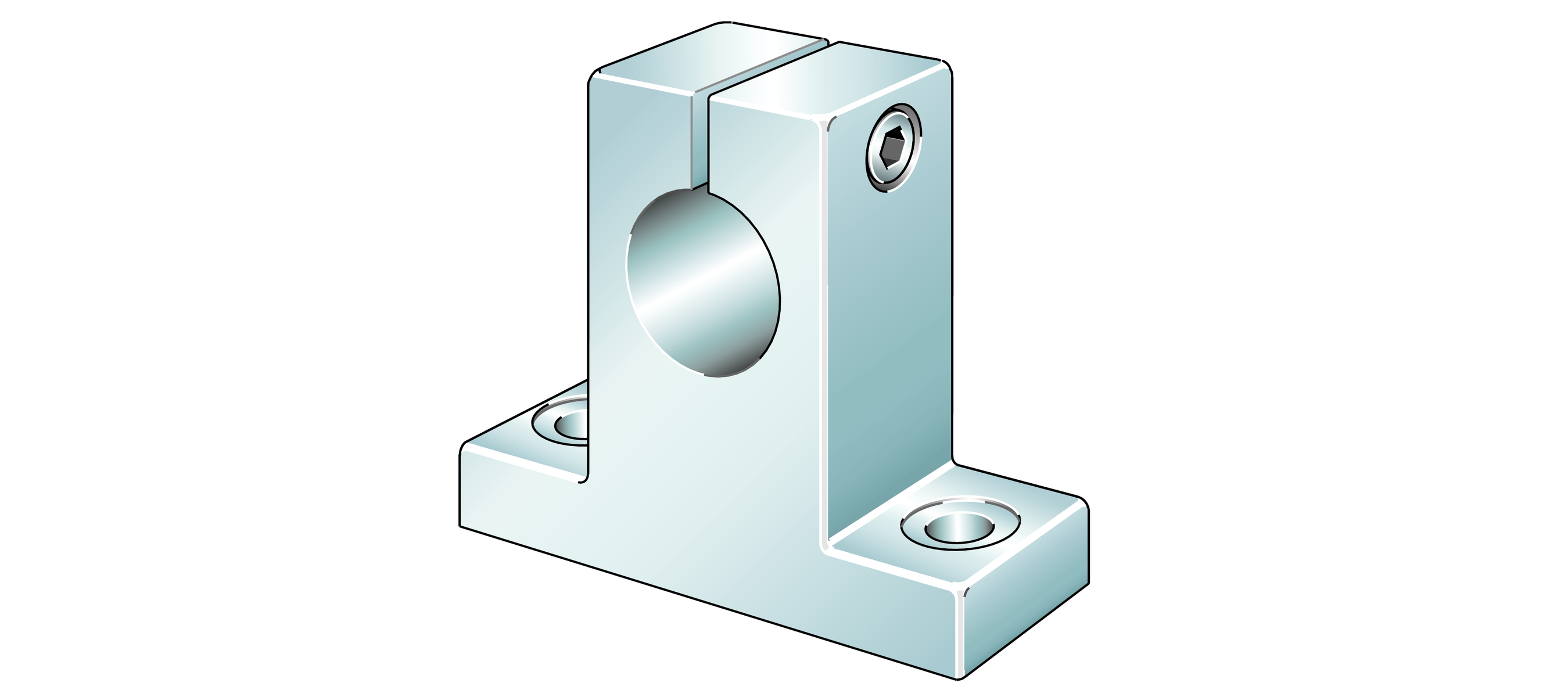

GW20 - Shaft block
Shaft block
D20 mmDiametru
B60 mmLățime
Prezentare produs
| Cod produs | GW20 |
|---|---|
| Tip produs | Shaft block |
| Marcă | INA |
| Număr material Schaeffler | 0014216620000 |
| Tip de bază | GW20 |
| Masa | 0.15 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 16 |

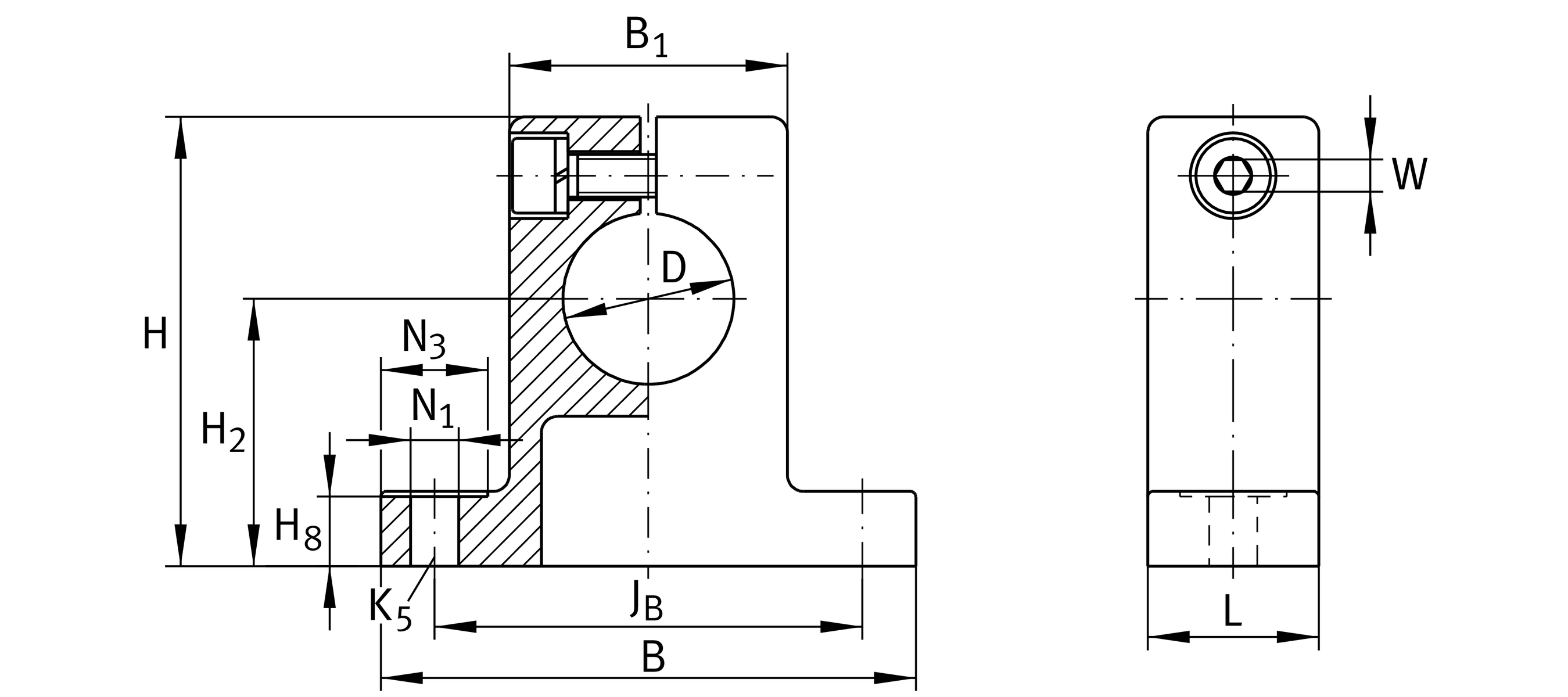

Dimensiuni principale și date de performanță
| D | Diametru | 20 mm |
| B | Lățime | 60 mm |
| L | Length | 20 mm |
| H | Înălțime | 50 mm |
| ≈m | Masă | 0,15 kg |
Dimensiuni de montaj
| J B | Dimensiune de montaj | 45 mm |
| Tol J B | Toleranță superioară | 0,15 mm |
| Tol J B | Toleranță inferioară | 0,15 mm |
| B 1 | Dimensiune de montaj | 32 mm |
| H 2 | Dimensiune de montaj | 30 mm |
| Tol H 2 | Toleranță superioară | 0,15 mm |
| Tol H 2 | Toleranță inferioară | 0,15 mm |
| H 8 | Dimensiune de montaj | 7,5 mm |
| N 1 | Dimensiune de montaj | 4,5 mm |
| N 3 | Dimensiune de montaj | 10 mm |
| K 5 | Dimensiune filet șuruburi de fixare deasupra | M4 |
| W | Lățime Across Flat | 3 mm |
Documente
- Fișă tehnică produs GW20PDF produs
- Linear bearingsCatalog
