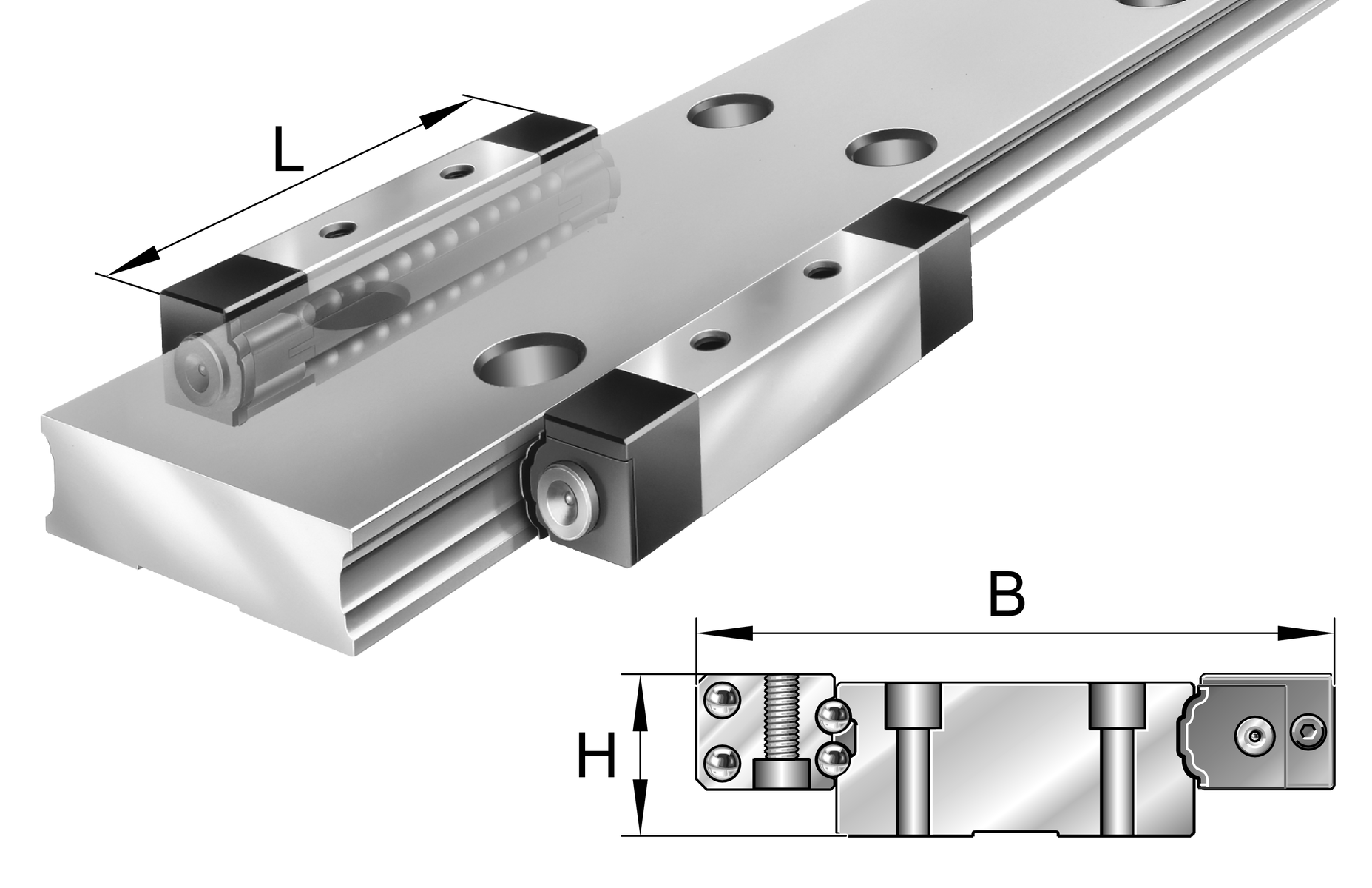

KUVS13-B - Linear recirculating ball bearing unit
linear recirculating ball bearing units for guideway cu raceways pe ambele părți
B75 mmLățime system
Prezentare produs
| Cod produs | KUVS13-B |
|---|---|
| Tip produs | Linear recirculating ball bearing unit |
| Marcă | INA |
| Număr material Schaeffler | 0075636800000 |
| Tip de bază | KUVS13 |
| Masa | 85 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 13 | |
| Suffix code (version) | B |

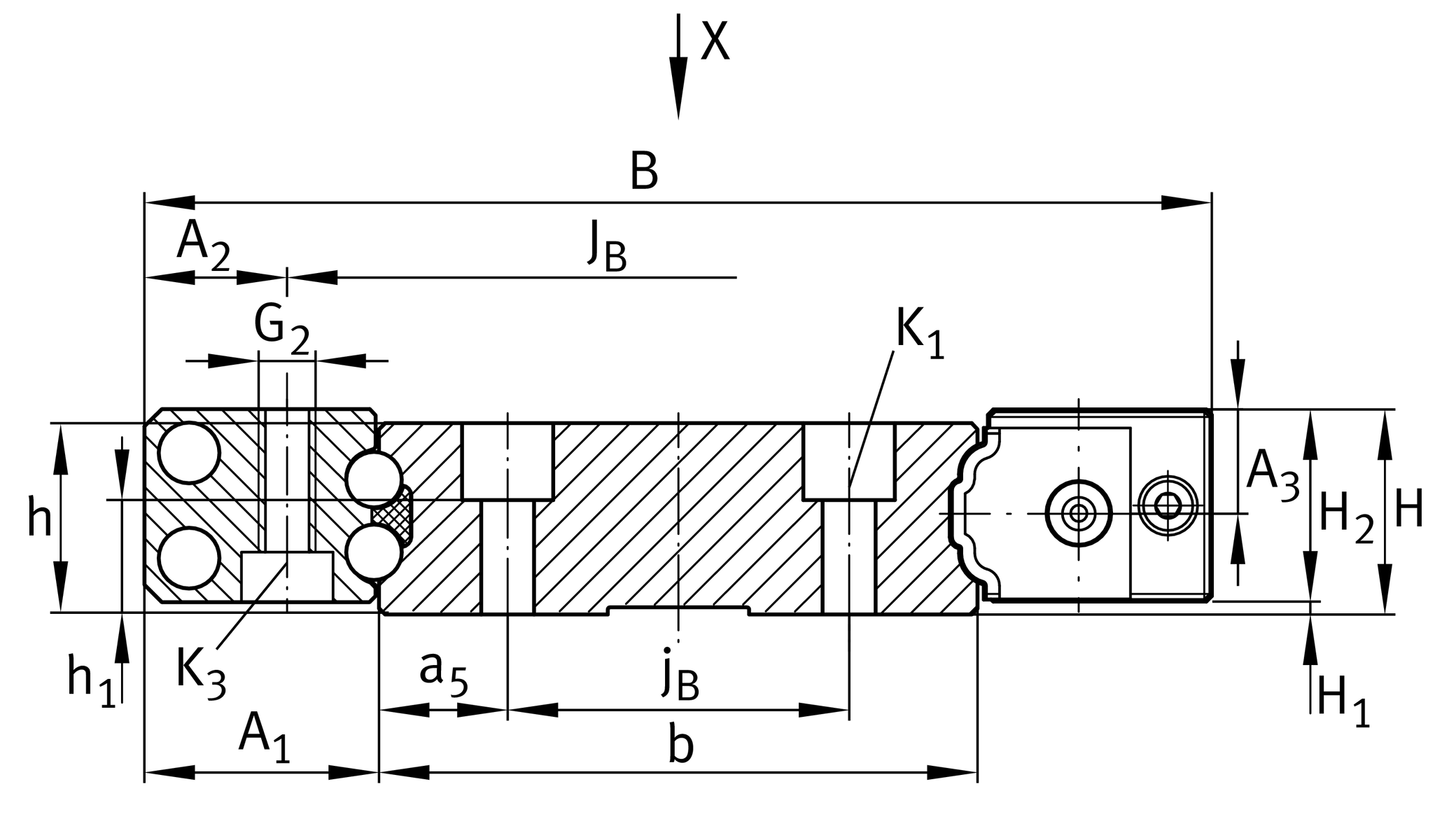

Dimensiuni principale și date de performanță
| H | Înălțime sytem | 19 mm |
| B | Lățime system | 75 mm |
| L | Length linear recirculating ball bearing units | 71 mm |
| h | Înălțime rail | 18 mm |
| b | Lățime rail | 42 mm |
| l max | Max. length rail | 2.940 mm |

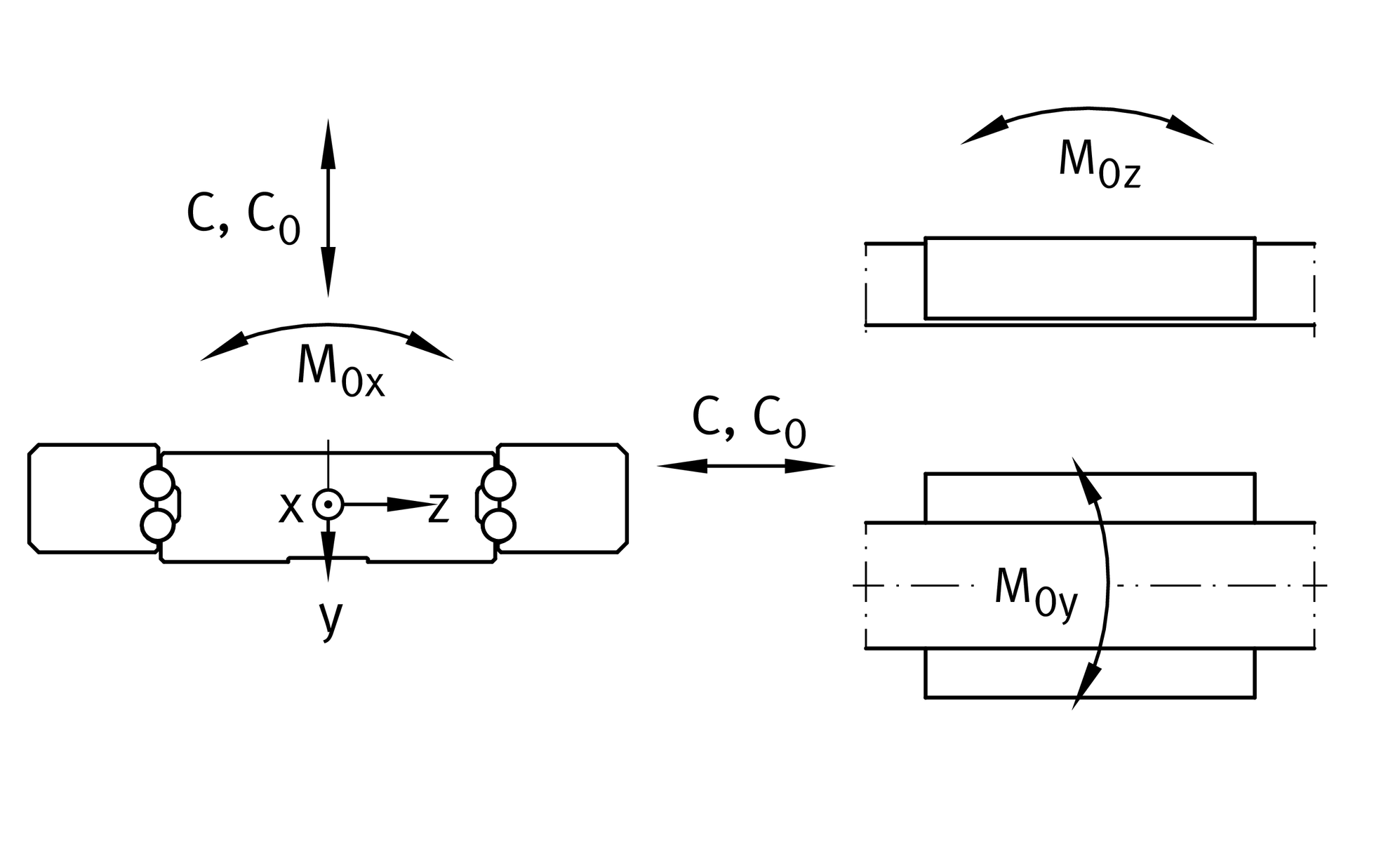

| C | Load capacity dyn C | 13.500 N |
| C 0 | Load capacity dyn | 26.000 N |
| M 0X | Moment ratings M0X | 648 Nm |
| M 0Y | Moment ratings M0Y | 211 Nm |
| M 0Z | Moment ratings M0Z | 211 Nm |
| ≈m | Masă | 85 g |

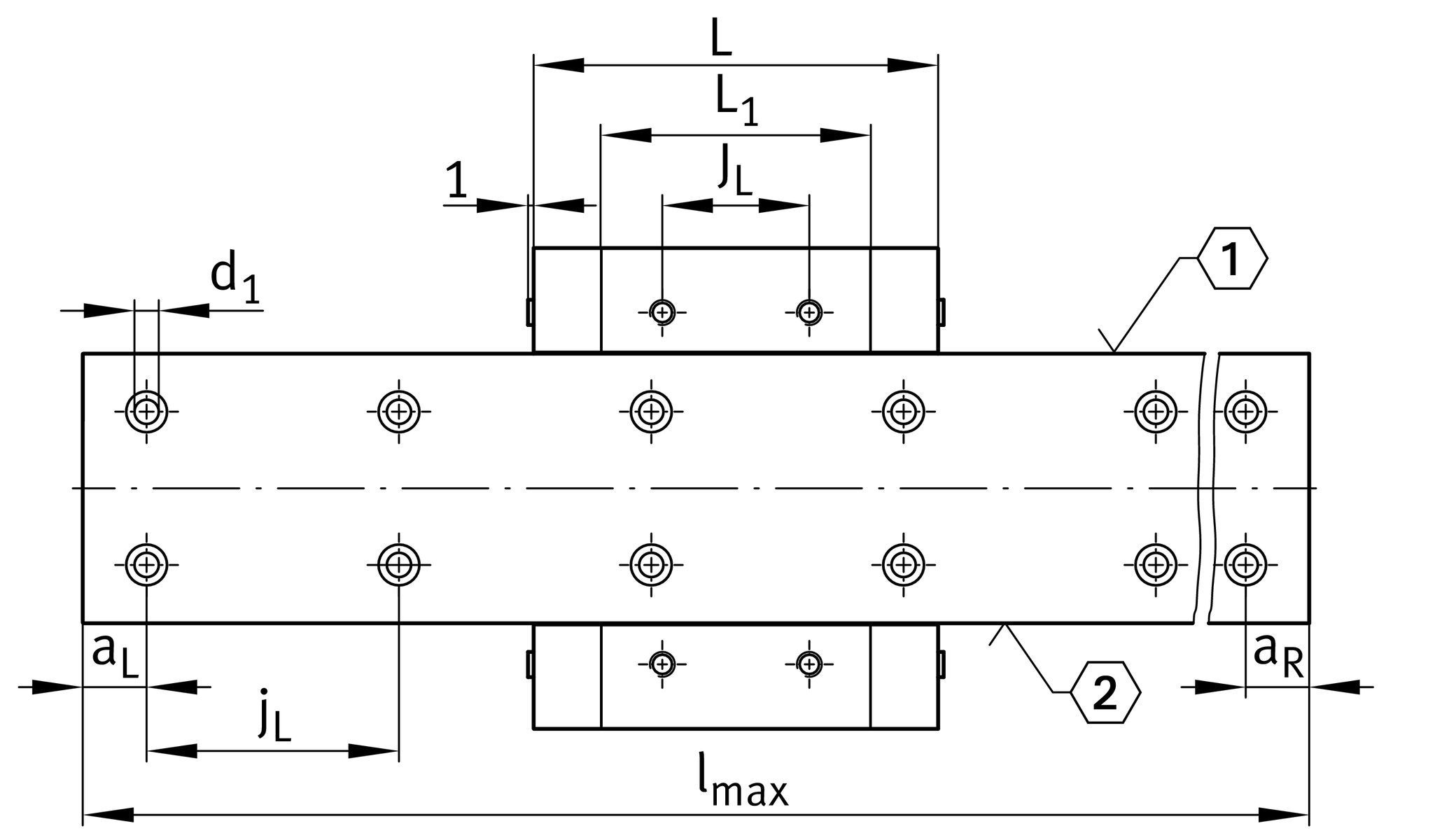

Dimensiuni de montaj

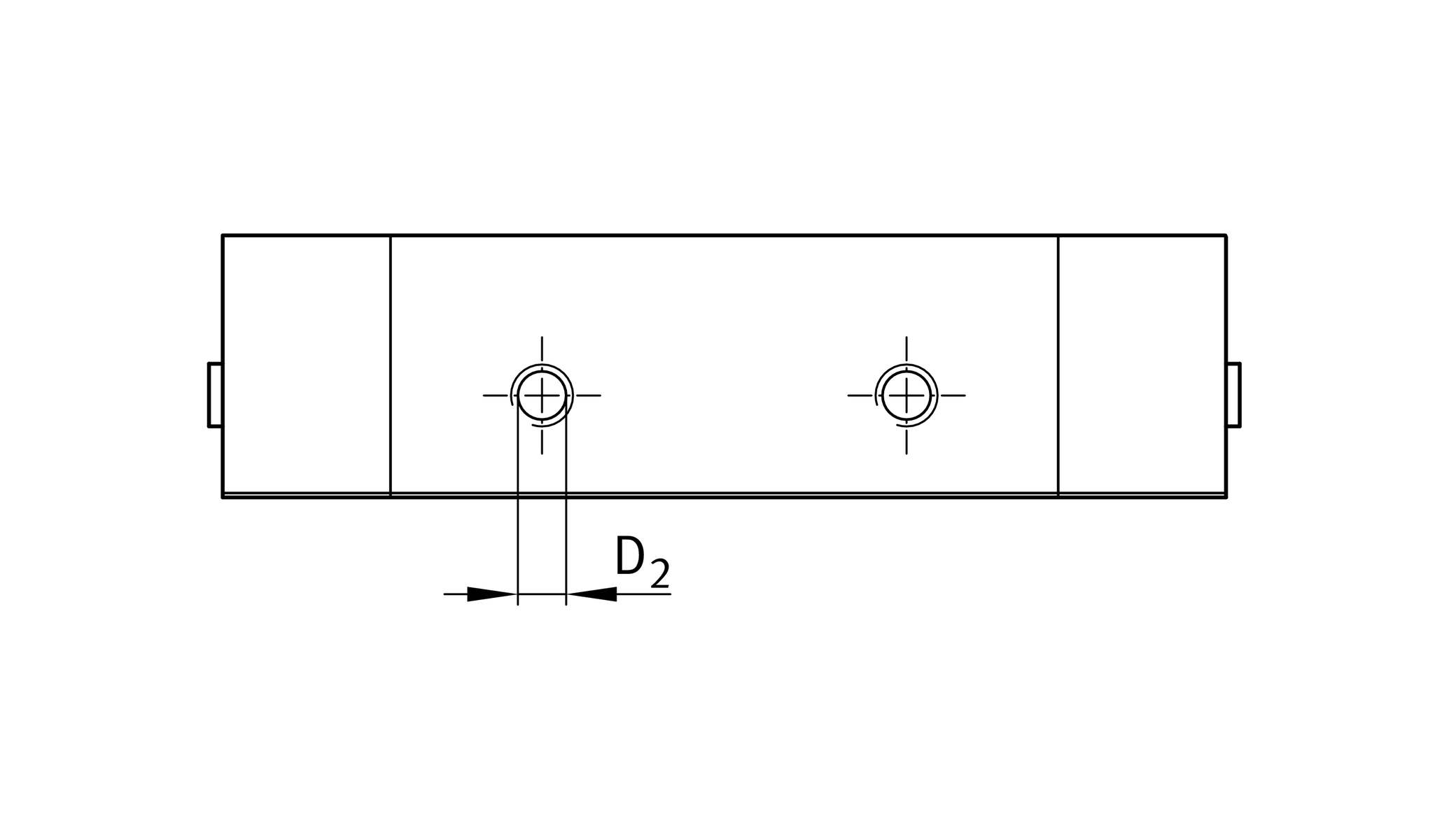

| A 1 | 16,5 mm | |
| A 2 | 10 mm | |
| J B | 55 mm | |
| j B | 24 mm | |
| a 5 | 9 mm | |
| L 1 | 48,5 mm | |
| J L | 20 mm | |
| j L | 60 mm | |
| a Lmin | 20 mm | |
| a Lmax | 53 mm | |
| a Rmin | 20 mm | |
| a Rmax | 53 mm | |
| H 1 | Free space, system dimension | 5,5 mm |
| H 2 | Înălțime linear recirculating ball bearing units | 13,5 mm |
| A 3 | 7,3 mm | |
| h 1 | 11,4 mm | |
| K 1 | Filet | M3 |
| K 1 MA | Cuplu de strângere | 2,5 Nm |
| G 2 | Filet | M4 |
| G 2 MA | Cuplu de strângere | 3 Nm |
| K 3 | Filet | M3 |
| K 3 MA | Cuplu de strângere | 2,5 Nm |
| d 1 | Diametru | 3,8 mm |
| D 2 | Diametru | 3,3 mm |
Related products
| Linear recirculating ball bearing unit | KUVS13-B | |
| Associated rail(s) | TKVD42, TKVD14 | |
| Closing plug rail | KA8-TN |
