KTSG16-PP-AS+INA
Date tehnice INA/Schaeffler
KTSG16-PP-AS - Linear Ball Bearing and Carcasă Unit
Linear ball bearing and housing unit; cu self-aligning linear ball bearing, contact etanșări pe ambele părți
B53 mmLățime
Prezentare produs
| Cod produs | KTSG16-PP-AS |
|---|---|
| Tip produs | Linear Ball Bearing and Carcasă Unit |
| Marcă | INA |
| Număr material Schaeffler | 0067967530000 |
| Tip de bază | KTSG16 |
| Masa | 0.35 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 16 | |
| Seal | PP | |
| Relubrifiere facility | AS |
Technical data
| Ball rows | 8 | |
| ≈m | Masă | 0,35 kg |

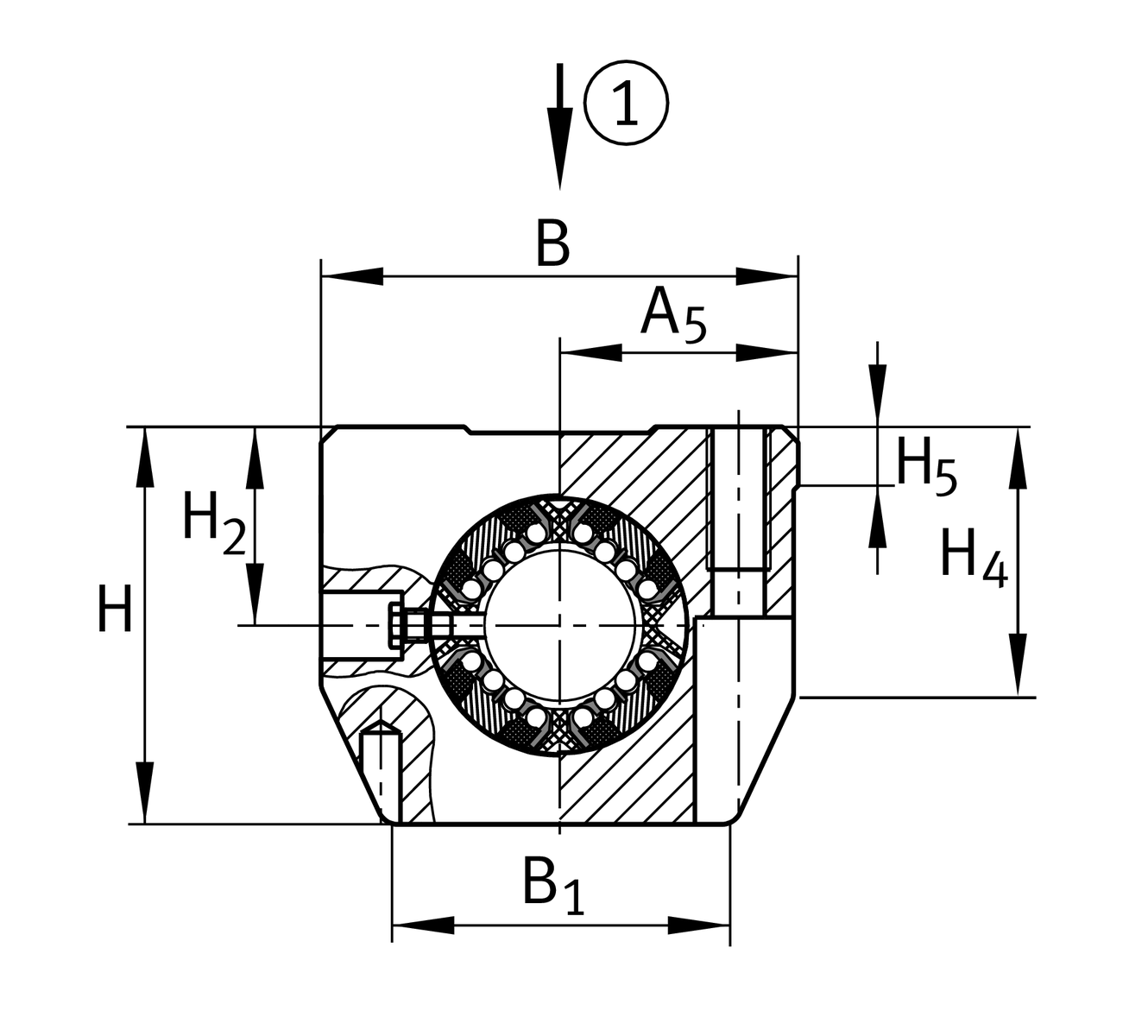

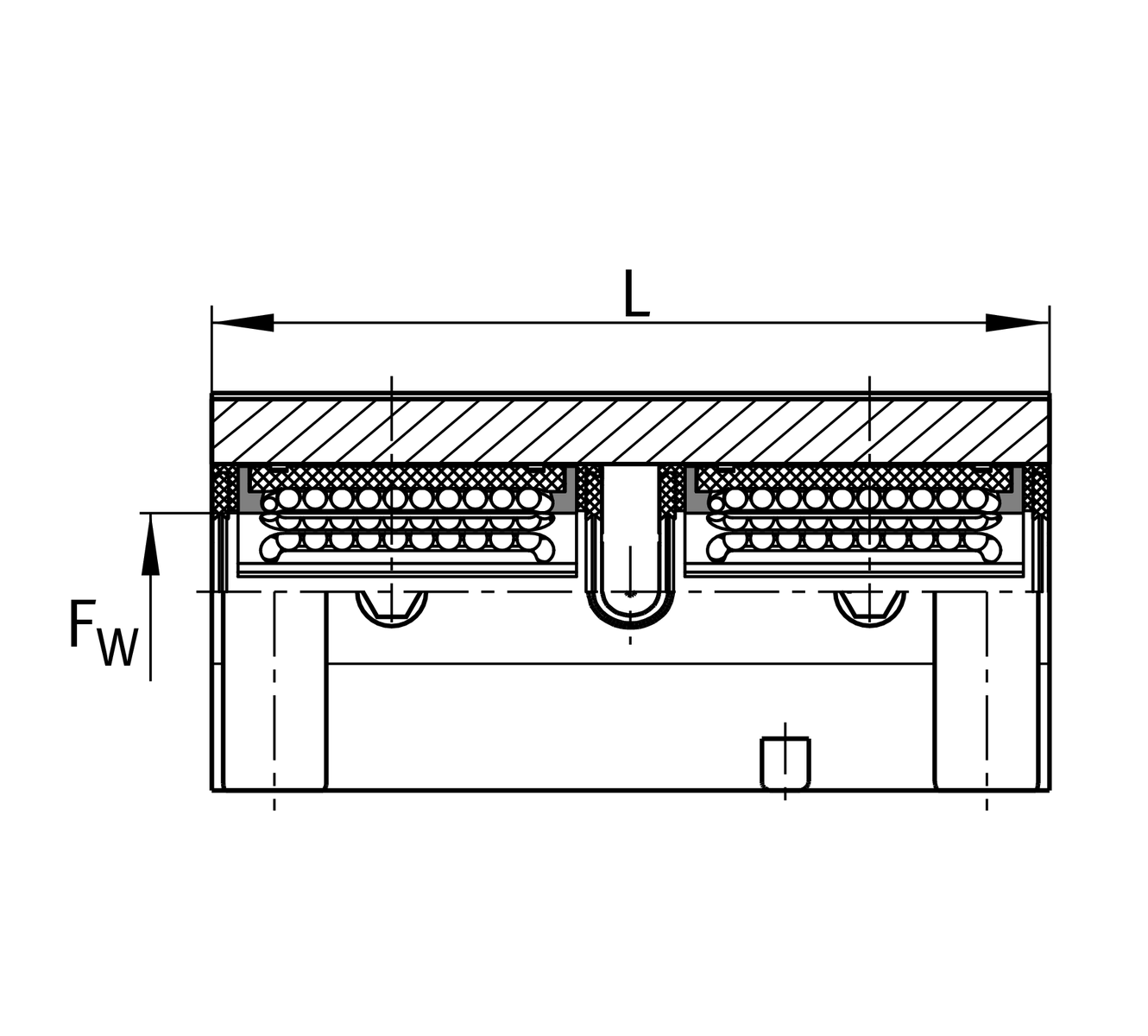

Dimensiuni principale și date de performanță
| F W | Diameter of ball complement | 16 mm |
| H | Înălțime | 42 mm |
| L | Length | 78 mm |
| B | Lățime | 53 mm |
| C max | Capacitate dinamică | 2.330 N |
| C 0 max | Capacitate statică | 3.100 N |

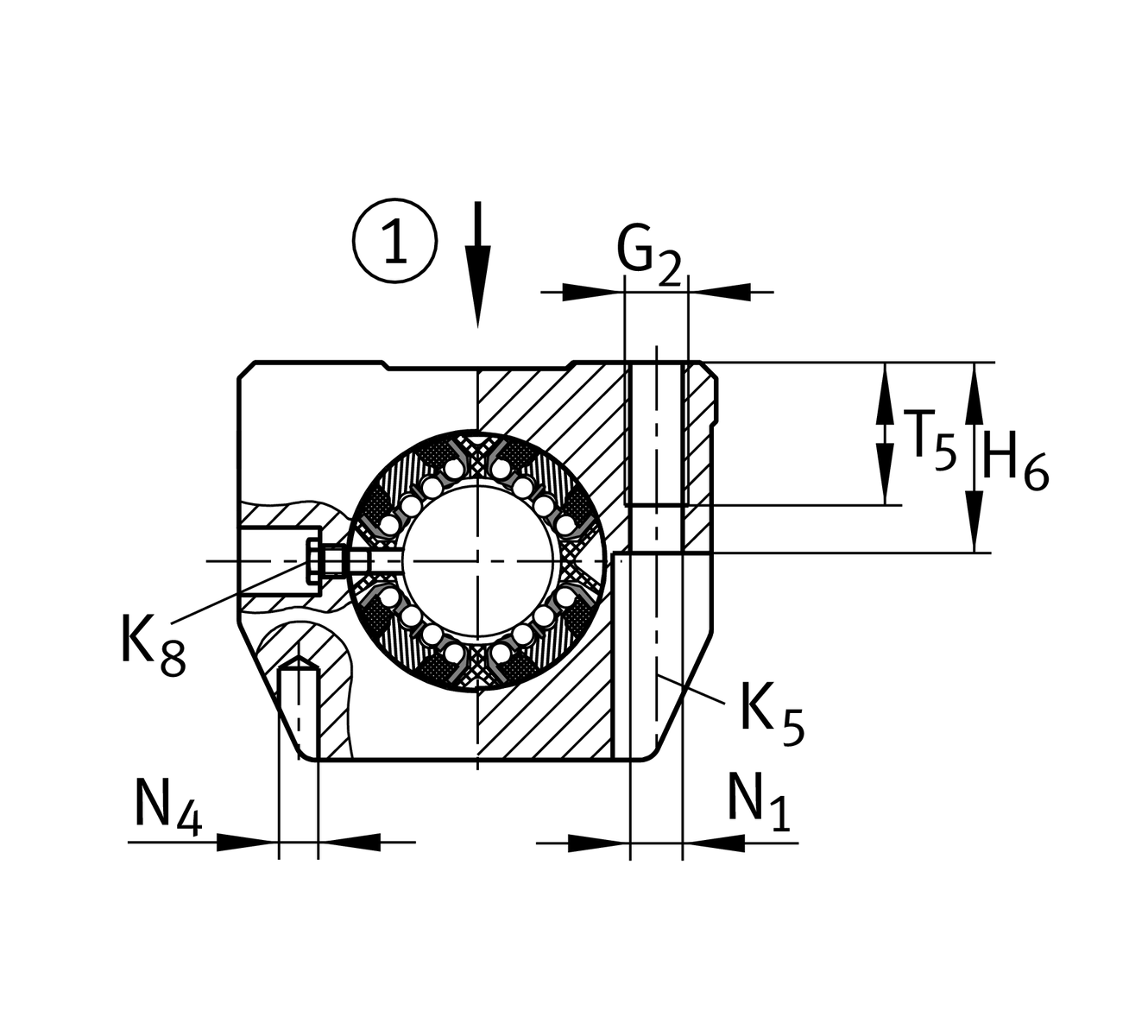

Dimensiuni de montaj
| J B | 40 mm | |
| Tol J B | Toleranță superioară | 0,15 mm |
| Tol J B | Toleranță inferioară | 0,15 mm |
| B 1 | 40 mm | |
| A 5 | Dimensiune de montaj | 26,5 mm |
| Tol A 5 | Toleranță superioară | 0,01 mm |
| Tol A 5 | Toleranță inferioară | 0,01 mm |
| J L | Distanță | 64 mm |
| Tol J L | Toleranță superioară | 0,15 mm |
| Tol J L | Toleranță inferioară | 0,15 mm |
| L 6 | Distanță | 26 mm |
| H 2 | Înălțime centru | 22 mm |
| Tol H 2 | Toleranță superioară | 0,008 mm |
| Tol H 2 | Toleranță inferioară | 0,016 mm |
| H 4 | Dimensiune de montaj | 29,3 mm |
| H 5 | 6,9 mm | |
| T 5 | Dimensiune de montaj | 13 mm |
| H 6 | 21 mm | |
| G 2 | M6 | |
| N 1 | Dimensiune de montaj | 5,3 mm |
| N 4 | 4 mm | |
| N 3 | 10 mm | |
| K 5 | M5 | |
| K 8 | Niplu de ungere | NIP4MZ |
