KTSO30-PP-AS+INA
Date tehnice INA/Schaeffler
KTSO30-PP-AS - Linear Ball Bearing and Carcasă Unit
Linear ball bearing and housing unit; execuție deschisă, cu self-aligning linear ball bearing, contact etanșări pe ambele părți
B87 mmLățime
Prezentare produs
| Cod produs | KTSO30-PP-AS |
|---|---|
| Tip produs | Linear Ball Bearing and Carcasă Unit |
| Marcă | INA |
| Număr material Schaeffler | 0068394950000 |
| Tip de bază | KTSO30 |
| Masa | 1.55 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 30 | |
| Seal | PP | |
| Relubrifiere facility | AS |
Technical data
| Ball rows | 6 | |
| ≈m | Masă | 1,55 kg |

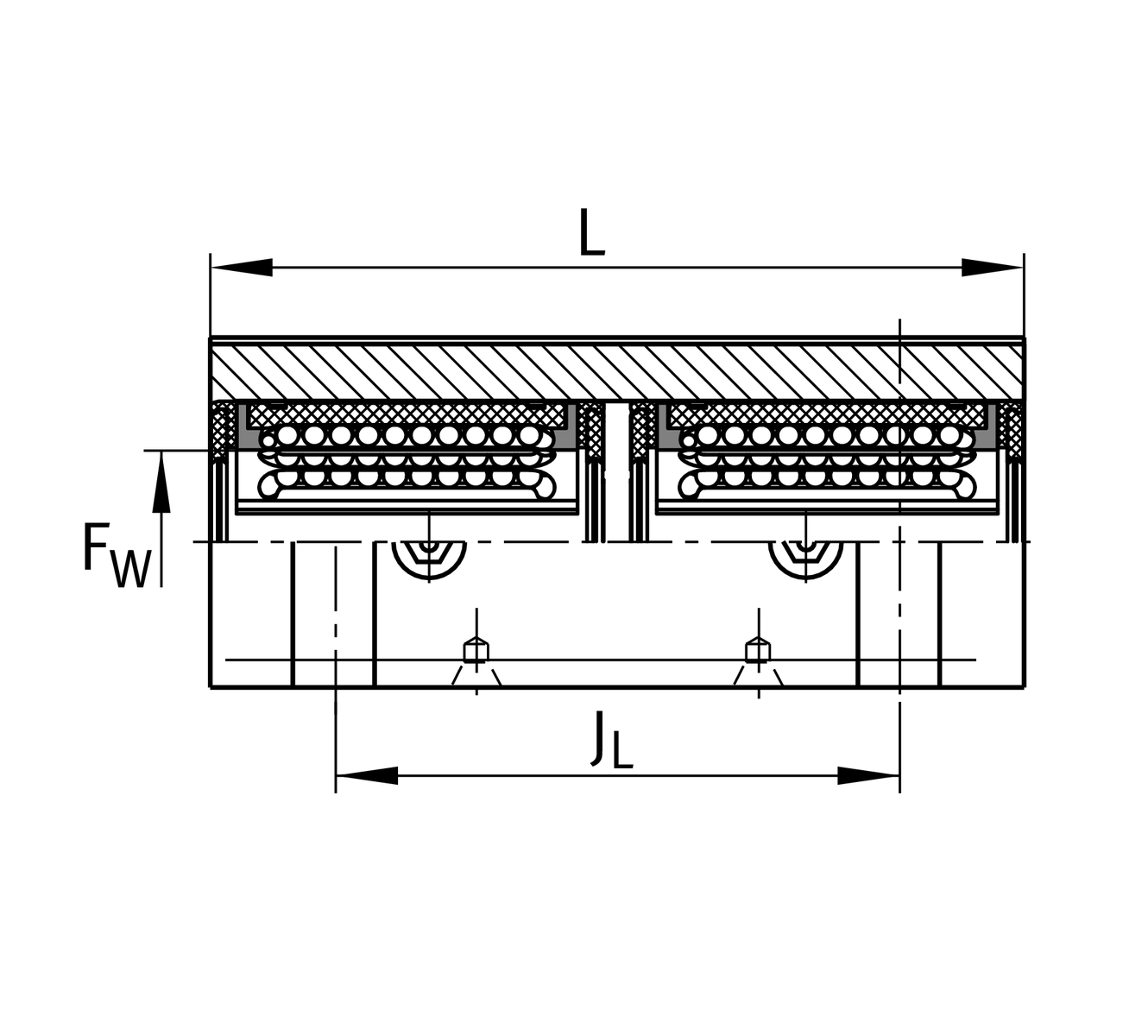

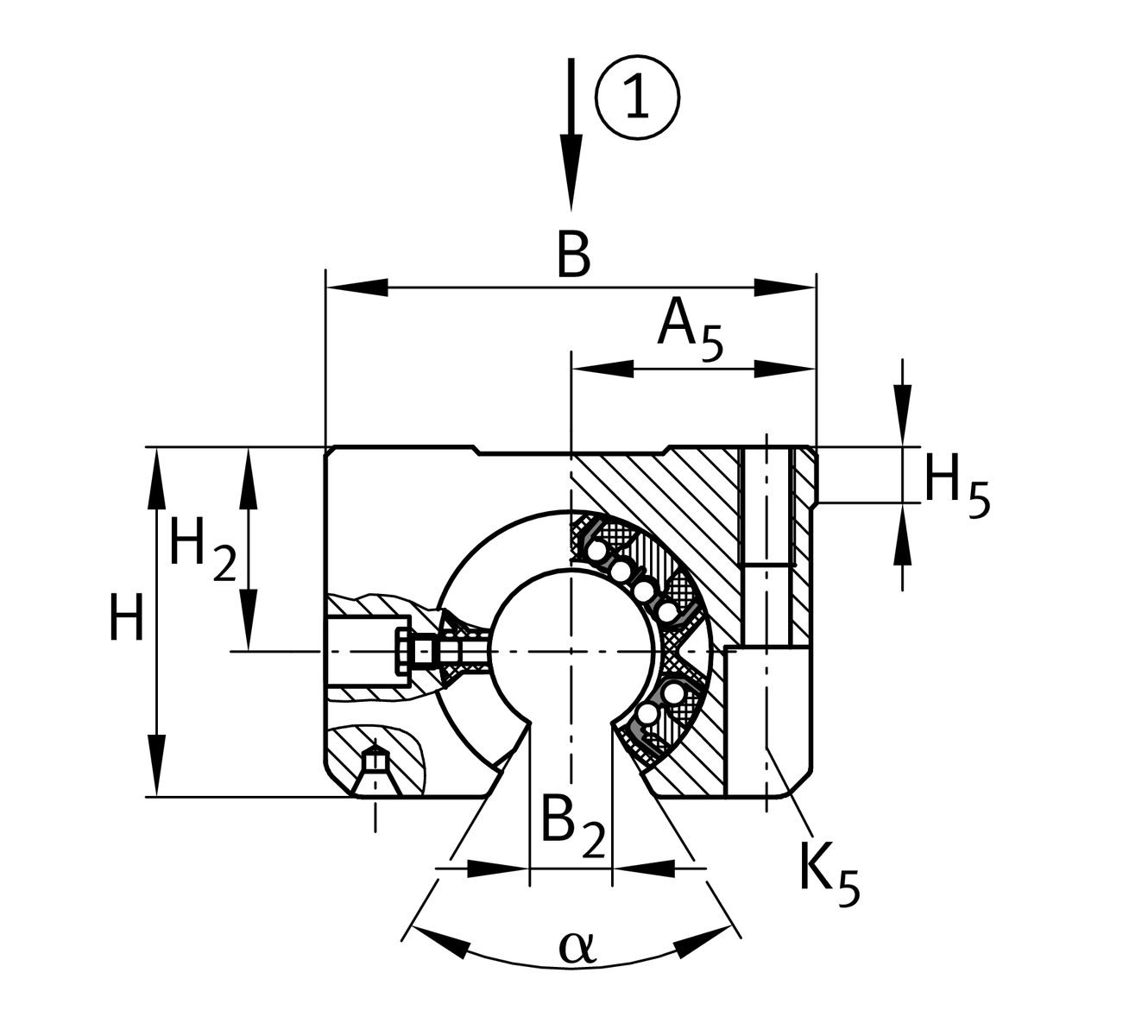

Dimensiuni principale și date de performanță
| F W | Diameter of ball complement | 30 mm |
| H | Înălțime | 60 mm |
| L | Length | 142 mm |
| B | Lățime | 87 mm |
| C max | Capacitate dinamică | 9.600 N |
| C 0 max | Capacitate statică | 12.000 N |

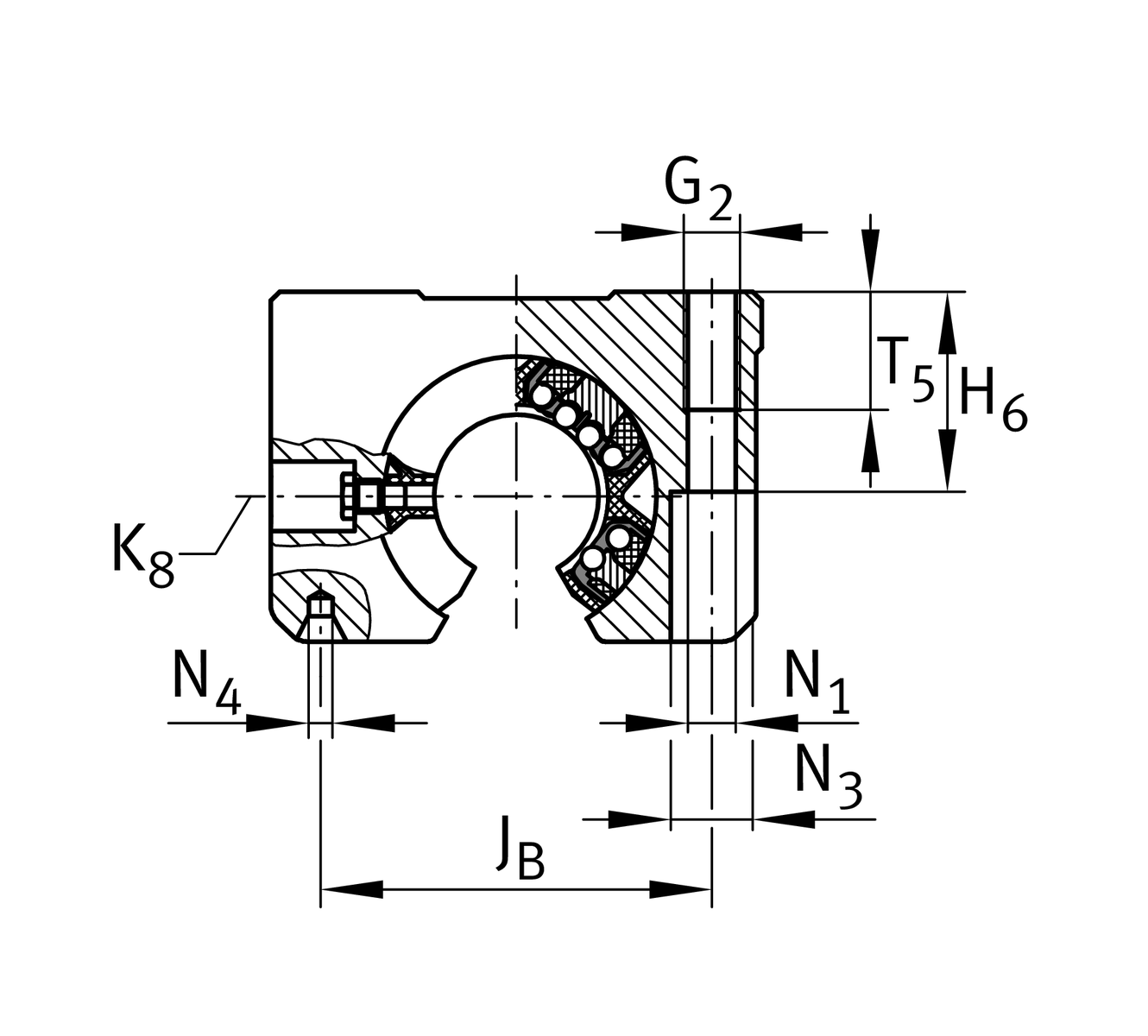

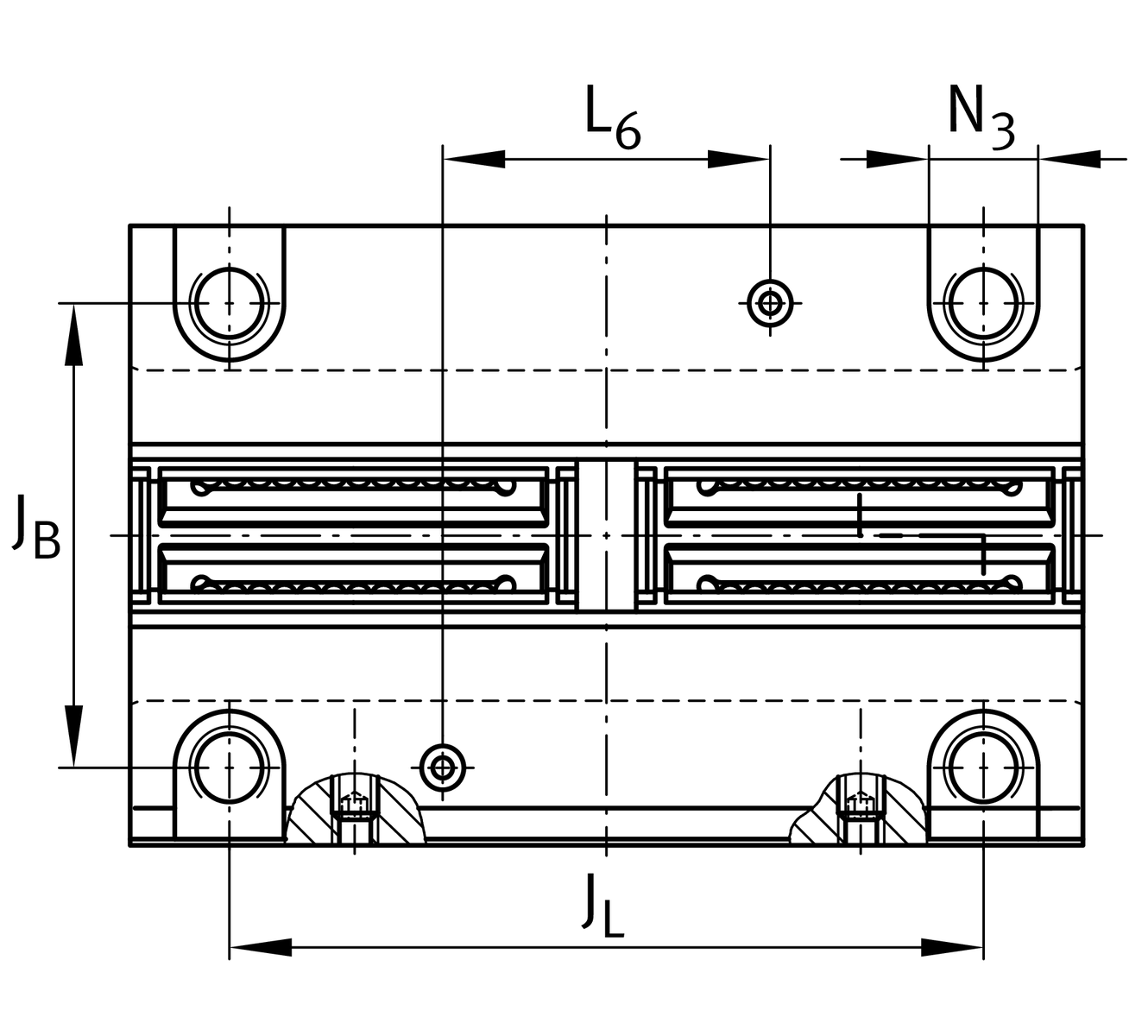

Dimensiuni de montaj
| J B | 68 mm | |
| Tol J B | Toleranță superioară | 0,15 mm |
| Tol J B | Toleranță inferioară | 0,15 mm |
| A 5 | 43,5 mm | |
| Tol A 5 | Toleranță superioară | 0,01 mm |
| Tol A 5 | Toleranță inferioară | 0,01 mm |
| B 2 | 14,3 mm | |
| J L | Distanță | 106 mm |
| Tol J L | Toleranță superioară | 0,15 mm |
| Tol J L | Toleranță inferioară | 0,15 mm |
| L 6 | Distanță | 54 mm |
| H 2 | Înălțime centru | 35 mm |
| Tol H 2 | Toleranță superioară | 0,008 mm |
| Tol H 2 | Toleranță inferioară | 0,016 mm |
| H 5 | 9,7 mm | |
| T 5 | 22 mm | |
| H 6 | 34 mm | |
| G 2 | M10 | |
| N 1 | 8,4 mm | |
| N 4 | 2.5x5.3 | |
| N 3 | 15 mm | |
| K 5 | M8 | |
| K 8 | Niplu de ungere | NIP5MZ |
| α | Angle | 57 ° |
