KTFS20-PP-AS+INA
Date tehnice INA/Schaeffler

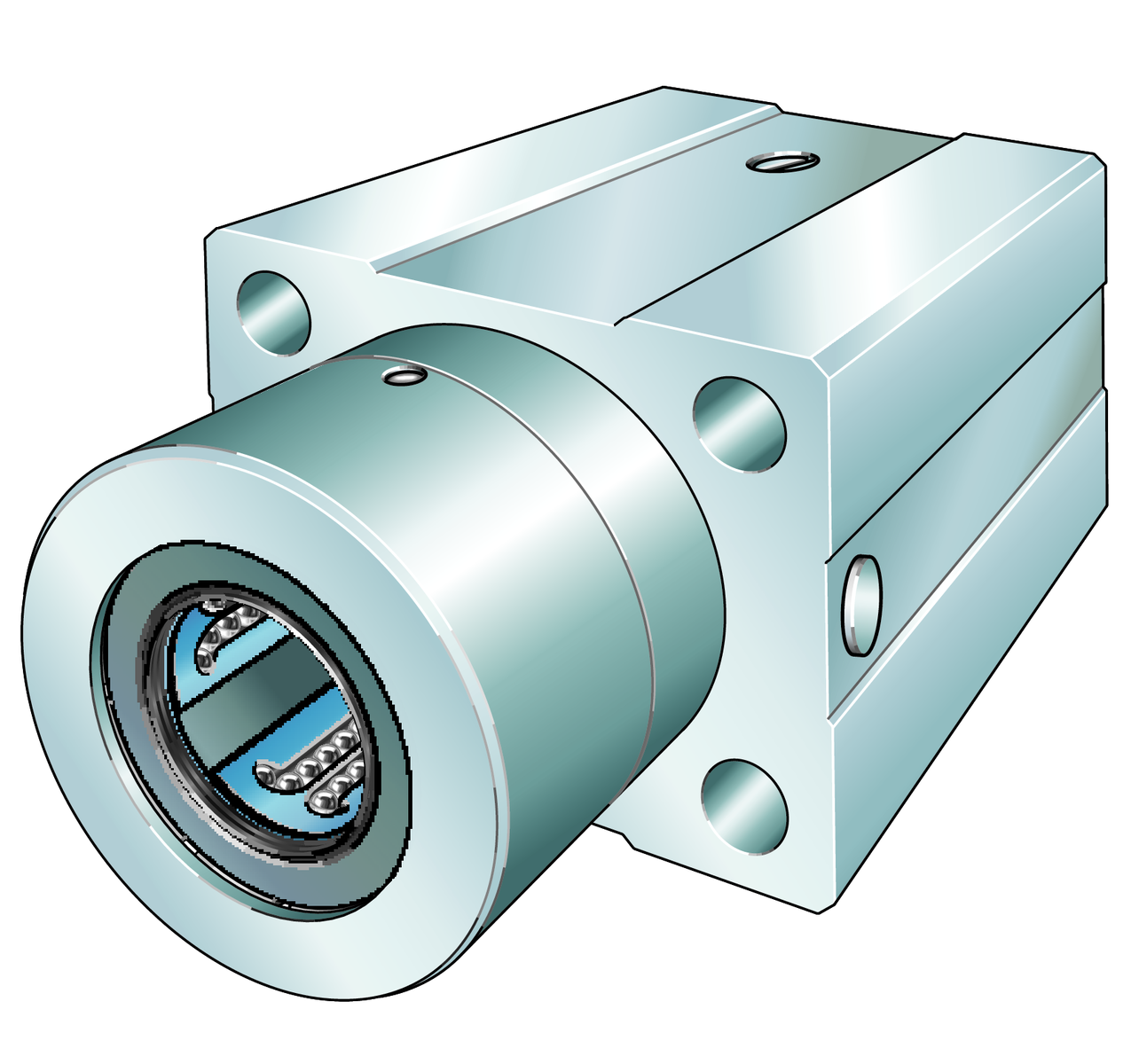

KTFS20-PP-AS - Linear Ball Bearing and Carcasă Unit
Linear ball bearing and housing unit; cu self-aligning linear ball bearing, etanșat, uns, cu posibilitate de relubrifiere
B60 mmLățime
Prezentare produs
| Cod produs | KTFS20-PP-AS |
|---|---|
| Tip produs | Linear Ball Bearing and Carcasă Unit |
| Marcă | INA |
| Număr material Schaeffler | 0102112760000 |
| Tip de bază | KTFS20 |
| Masa | 0.55 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 20 | |
| Seal | PP | |
| Relubrifiere facility | AS |
Technical data
| Ball rows | 8 | |
| ≈m | Masă | 0,55 kg |
Dimensiuni principale și date de performanță
| F W | Diameter of ball complement | 20 mm |
| H | Înălțime | 50 mm |
| L | Length | 96 mm |
| B | Lățime | 60 mm |
| C min | Capacitate dinamică C | 3.100 N |
| C 0 min | Capacitate statică C0 | 3.200 N |

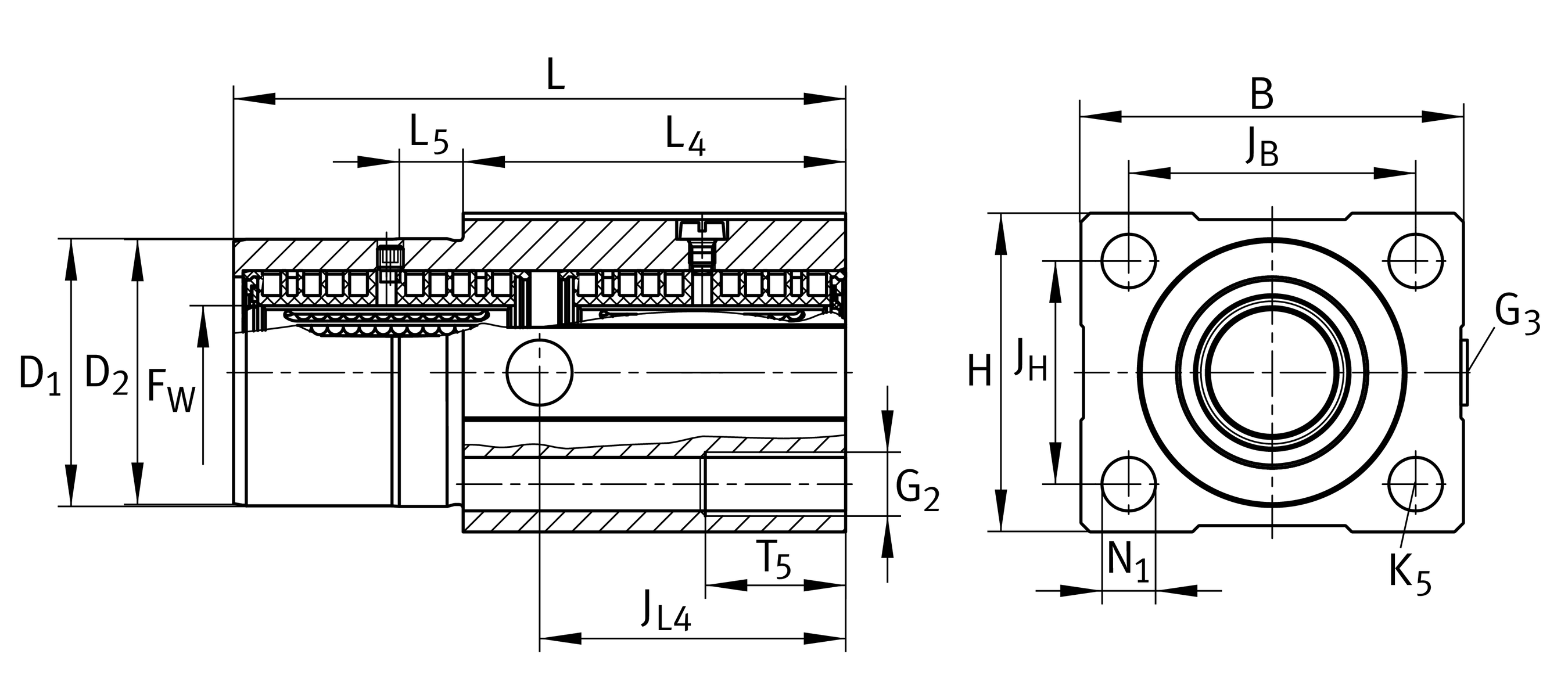

Dimensiuni de montaj
| J B | 45 mm | |
| Tol J B | Toleranță superioară | 0,15 mm |
| Tol J B | Toleranță inferioară | 0,15 mm |
| L 4 | 60 mm | |
| L 5 | 10 mm | |
| J L4 | Distanță | 48 mm |
| D 1 | Diametru | 42 mm |
| Tol D 1 | Toleranță | g7 |
| D 2 | Diametru | 42 mm |
| Tol D 2 | Toleranță superioară | 0,1 mm |
| Tol D 2 | Toleranță inferioară | 0,3 mm |
| J H | 35 mm | |
| Tol J H | Toleranță superioară | 0,15 mm |
| Tol J H | Toleranță inferioară | 0,15 mm |
| T 5 | Adâncime filet | 22 mm |
| G 2 | Dimensiune filet | M10 |
| N 1 | Diametru | 8,4 mm |
| K 5 | M8 | |
| G 3 | Dimensiune filet | M8x1 |
Documente
- Fișă tehnică produs KTFS20-PP-ASPDF produs
- Linear bearingsCatalog
