KTB16-B-PP-AS+INA
Date tehnice INA/Schaeffler

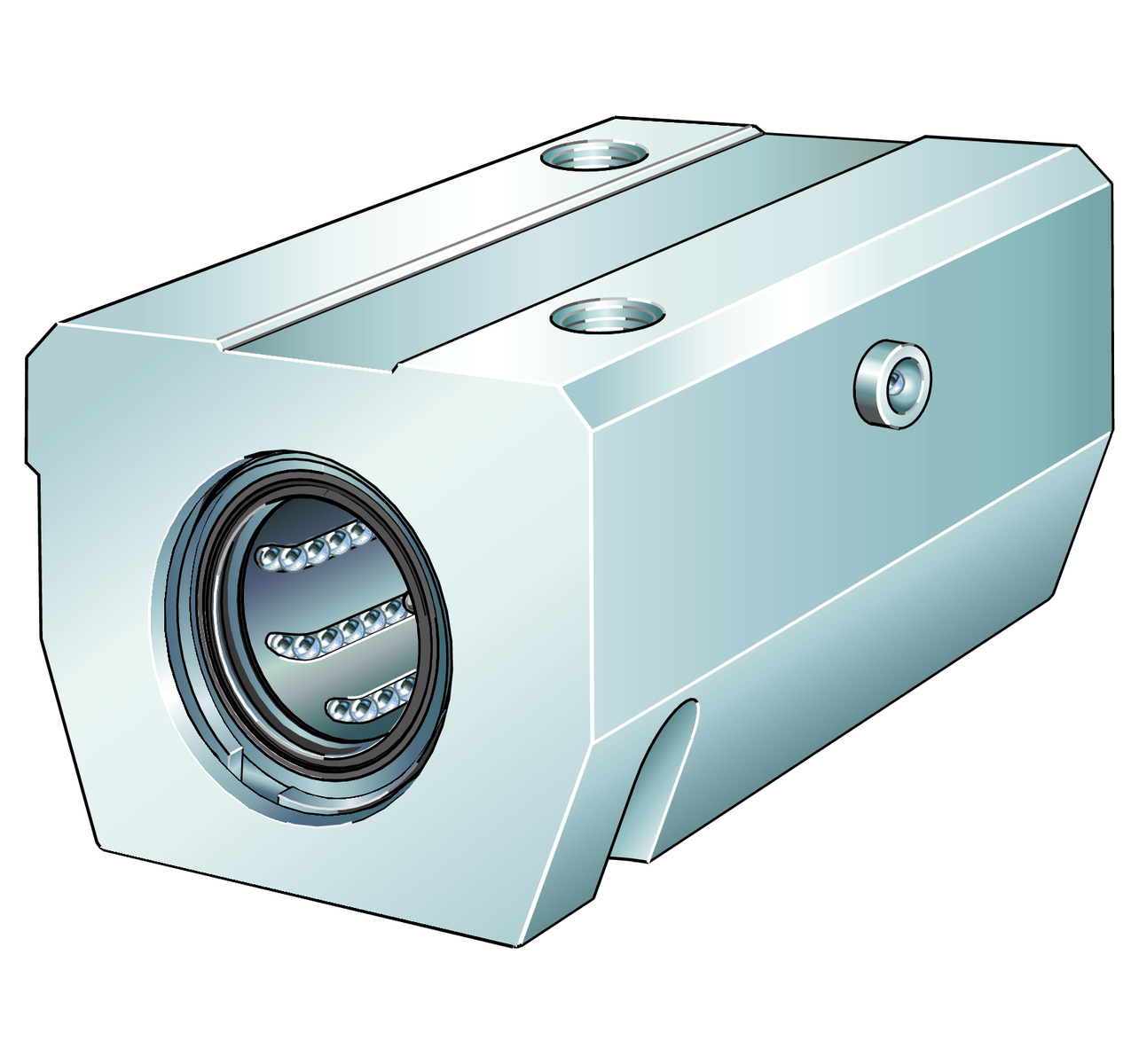

KTB16-B-PP-AS - Linear Ball Bearing and Carcasă Unit
Linear ball bearing and housing unit; etanșat, uns, cu posibilitate de relubrifiere; execuție anticorozivă posibilă
B53 mmLățime
Prezentare produs
| Cod produs | KTB16-B-PP-AS |
|---|---|
| Tip produs | Linear Ball Bearing and Carcasă Unit |
| Marcă | INA |
| Număr material Schaeffler | 0097422630000 |
| Tip de bază | KTB16 |
| Masa | 0.45 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 16 | |
| Seal | PP | |
| Relubrifiere facility | AS |

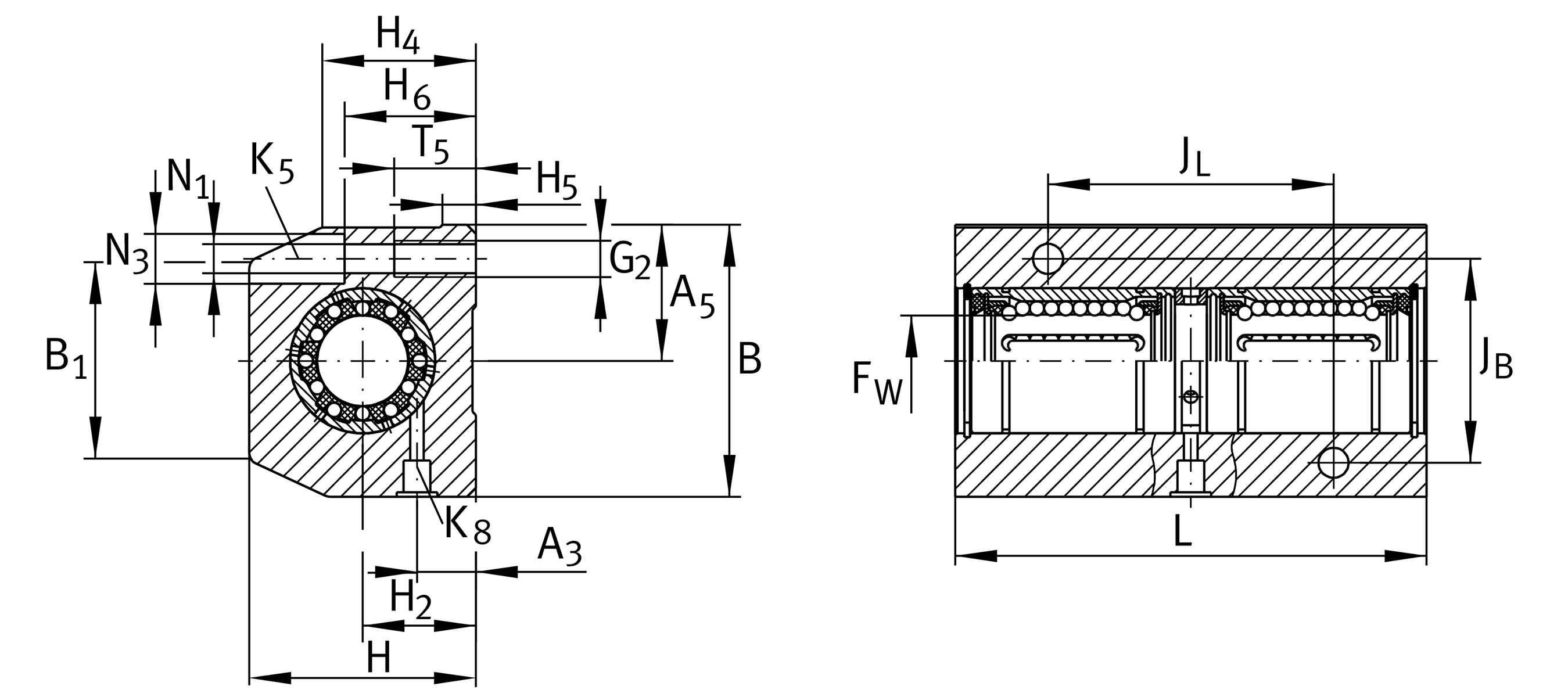

Dimensiuni principale și date de performanță
| F W | Diameter of ball complement | 16 mm |
| Tol F W | Toleranță superioară | 0,009 mm |
| Tol F W | Toleranță inferioară | 0,001 mm |
| H | Înălțime | 42 mm |
| L | Length | 84 mm |
| B | Lățime | 53 mm |
| C | Capacitate dinamică C | 1.150 N |
| C 0 | Capacitate statică C0 | 1.060 N |
| ≈m | Masă | 0,45 kg |
Dimensiuni de montaj
| J B | 36 mm | |
| Tol J B | Toleranță superioară | 0,15 mm |
| Tol J B | Toleranță inferioară | 0,15 mm |
| A 5 | Dimensiune de montaj | 26,5 mm |
| B 1 | 40 mm | |
| J L | 45 mm | |
| Tol J L | Toleranță superioară | 0,15 mm |
| Tol J L | Toleranță inferioară | 0,15 mm |
| H 2 | Înălțime centru | 22 mm |
| Tol H 2 | Toleranță superioară | 0,015 mm |
| Tol H 2 | Toleranță inferioară | 0,015 mm |
| H 4 | 20 mm | |
| A 3 | 12 mm | |
| H 5 | 6,9 mm | |
| T 5 | 13 mm | |
| H 6 | 35 mm | |
| N 1 | 5,3 mm | |
| N 3 | 10 mm | |
| G 2 | Dimensiune filet | M6 |
| K 8 | Niplu de ungere | NIPA1 |
| K 5 | Screw ISO 4762 | M5 |
