KGHK06-B-PP-AS+INA
Date tehnice INA/Schaeffler
KGHK06-B-PP-AS - Linear Ball Bearing and Carcasă Unit
Linear ball bearing and housing unit; etanșat, uns, cu posibilitate de relubrifiere; execuție anticorozivă posibilă
B32 mmLățime
Prezentare produs
| Cod produs | KGHK06-B-PP-AS |
|---|---|
| Tip produs | Linear Ball Bearing and Carcasă Unit |
| Marcă | INA |
| Număr material Schaeffler | 0072714250000 |
| Tip de bază | KGHK06 |
| Masa | 30 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 06 | |
| Version | B | |
| Seal | PP | |
| Relubrifiere facility | AS |

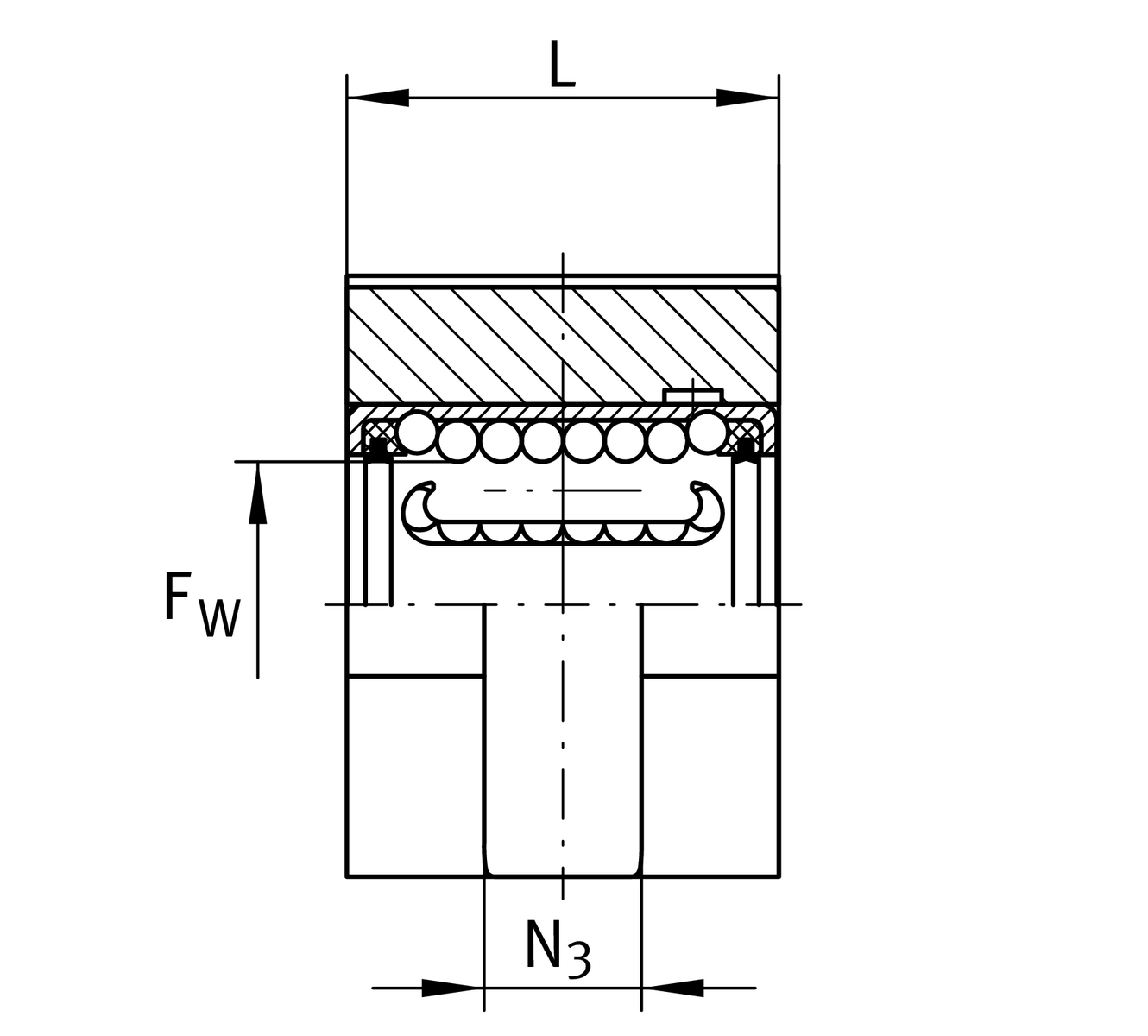

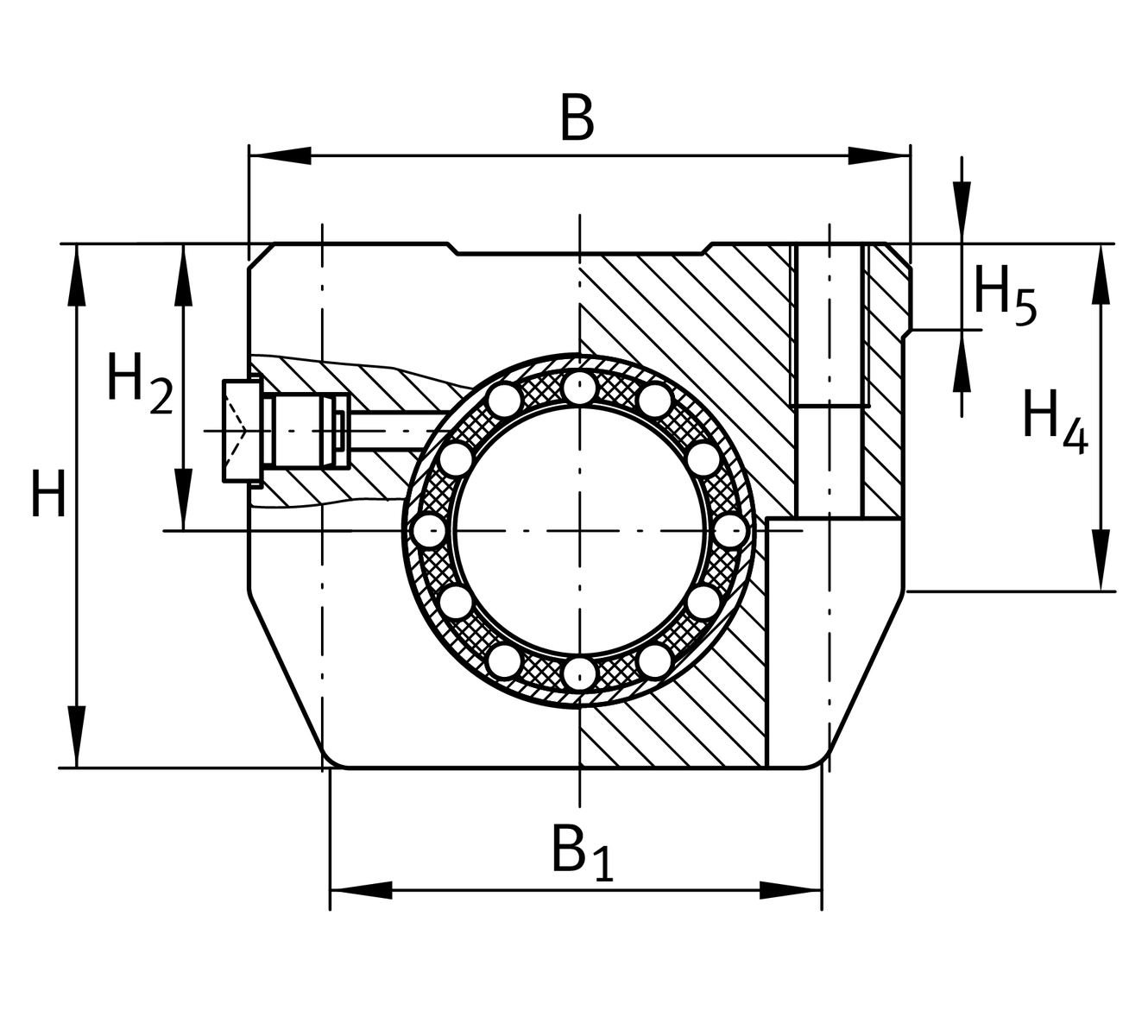

Dimensiuni principale și date de performanță
| F W | Diameter of ball complement | 6 mm |
| H | Înălțime | 27 mm |
| L | Length | 22,2 mm |
| B | Lățime | 32 mm |
| C | Sarcină dinamică | 340 N |
| C 0 | Capacitate statică de sarcină de bază | 240 N |
| ≈m | Masă | 30 g |

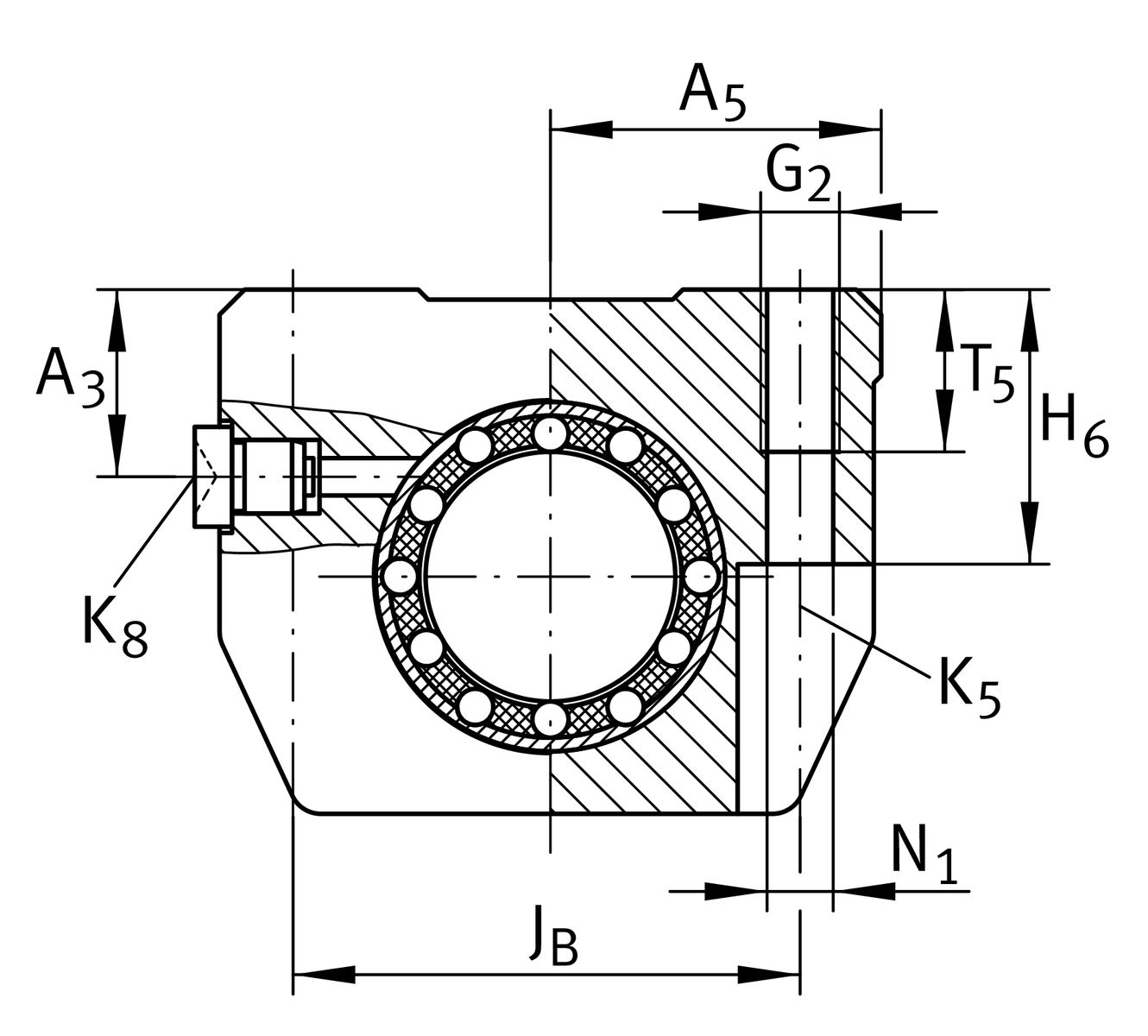

Dimensiuni de montaj
| J B | 23 mm | |
| Tol J B | Toleranță superioară | 0,15 mm |
| Tol J B | Toleranță inferioară | 0,15 mm |
| B 1 | 25 mm | |
| A 5 | 16 mm | |
| H 2 | Înălțime centru | 13 mm |
| Tol H 2 | Toleranță superioară | 0,01 mm |
| Tol H 2 | Toleranță inferioară | 0,014 mm |
| H 4 | Dimensiune de montaj | 20,6 mm |
| H 5 | 5 mm | |
| T 5 | 9 mm | |
| H 6 | Dimensiune de montaj | 13 mm |
| A 3 | 9 mm | |
| G 2 | M4 | |
| N 1 | 3,4 mm | |
| N 3 | 7 mm | |
| K 5 | M3 | |
| K 8 | Niplu de ungere | NIPA1 |
