KGBO12-PP-AS+INA
Date tehnice INA/Schaeffler

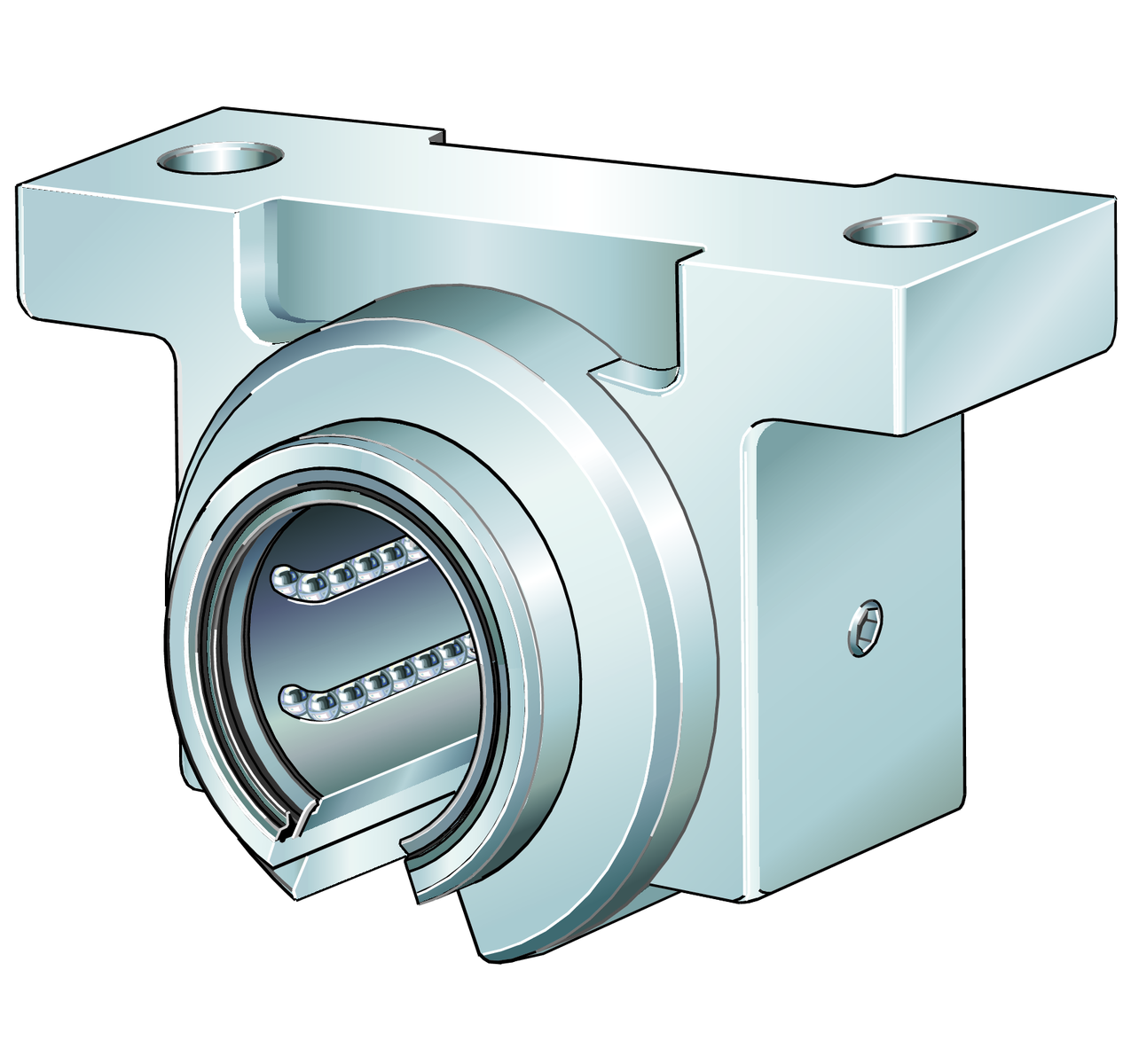

KGBO12-PP-AS - Linear Ball Bearing and Carcasă Unit
Linear ball bearing and housing unit; execuție deschisă, etanșat, uns, cu posibilitate de relubrifiere; execuție anticorozivă posibilă
B52 mmLățime
Prezentare produs
| Cod produs | KGBO12-PP-AS |
|---|---|
| Tip produs | Linear Ball Bearing and Carcasă Unit |
| Marcă | INA |
| Număr material Schaeffler | 0017188860000 |
| Tip de bază | KGBO12 |
| Masa | 84.7 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 12 | |
| Seal | PP | |
| Relubrifiere facility | AS |
Technical data
| Ball rows | 4 | |
| ≈m | Masă | 84,7 g |

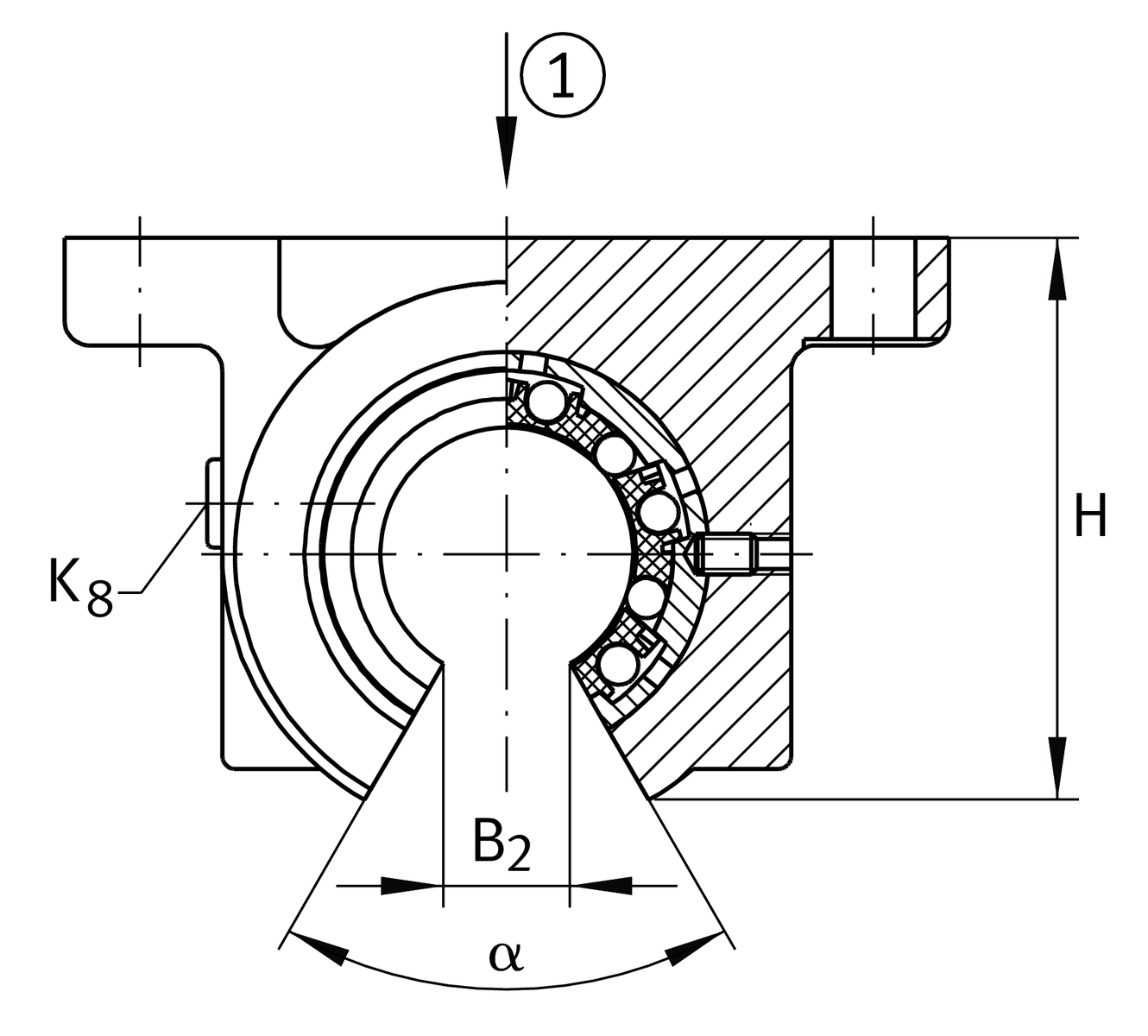

Dimensiuni principale și date de performanță
| F W | Diameter of ball complement | 12 mm |
| H | Înălțime centru | 32 mm |
| L | Length | 32 mm |
| Tol L | Toleranță | h12 |
| B | Lățime | 52 mm |
| C | Capacitate dinamică | 600 N |
| C 0 | Capacitate statică C0 | 445 N |

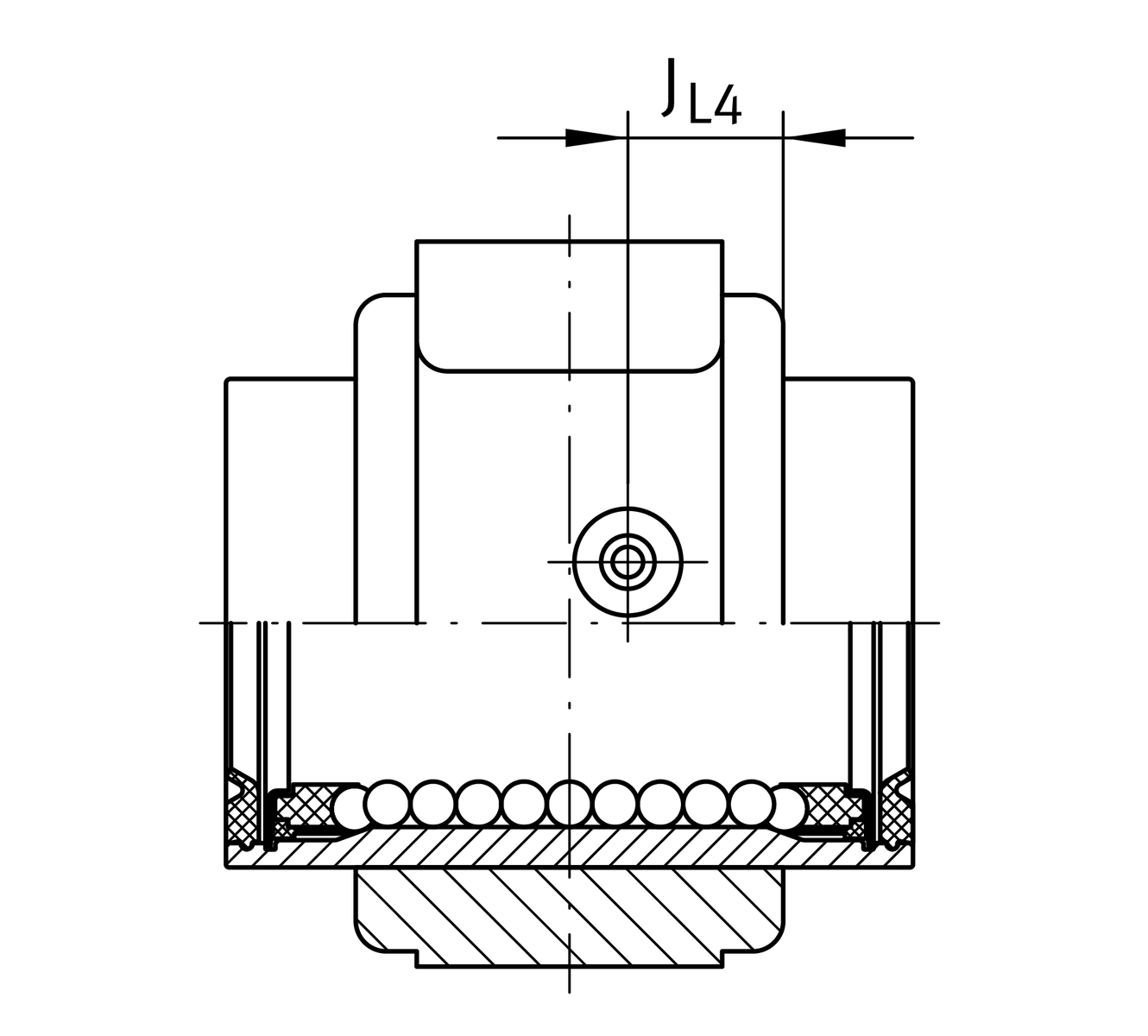

Dimensiuni de montaj
| J B | 42 mm | |
| Tol J B | Toleranță superioară | 0,15 mm |
| Tol J B | Toleranță inferioară | 0,15 mm |
| B 1 | 31,6 mm | |
| A 5 | 26 mm | |
| Tol A 5 | Toleranță superioară | 0,02 mm |
| Tol A 5 | Toleranță inferioară | 0,02 mm |
| B 2 | 7,7 mm | |
| L 4 | Distanță | 12 mm |
| L 5 | Distanță | 20 mm |
| J L 4 | Distanță | 6,5 mm |
| H 2 | Înălțime arbore | 20 mm |
| Tol H 2 | Toleranță superioară | 0,015 mm |
| Tol H 2 | Toleranță inferioară | 0,015 mm |
| A 3 | 15 mm | |
| H 6 | 6 mm | |
| N ! | 5,5 mm | |
| N 3 | 10 mm | |
| K 5 | M5 | |
| K 8 | Niplu de ungere | NIPA1 |
| α | Angle | 78 ° |
