KGB25-PP-AS+INA
Date tehnice INA/Schaeffler

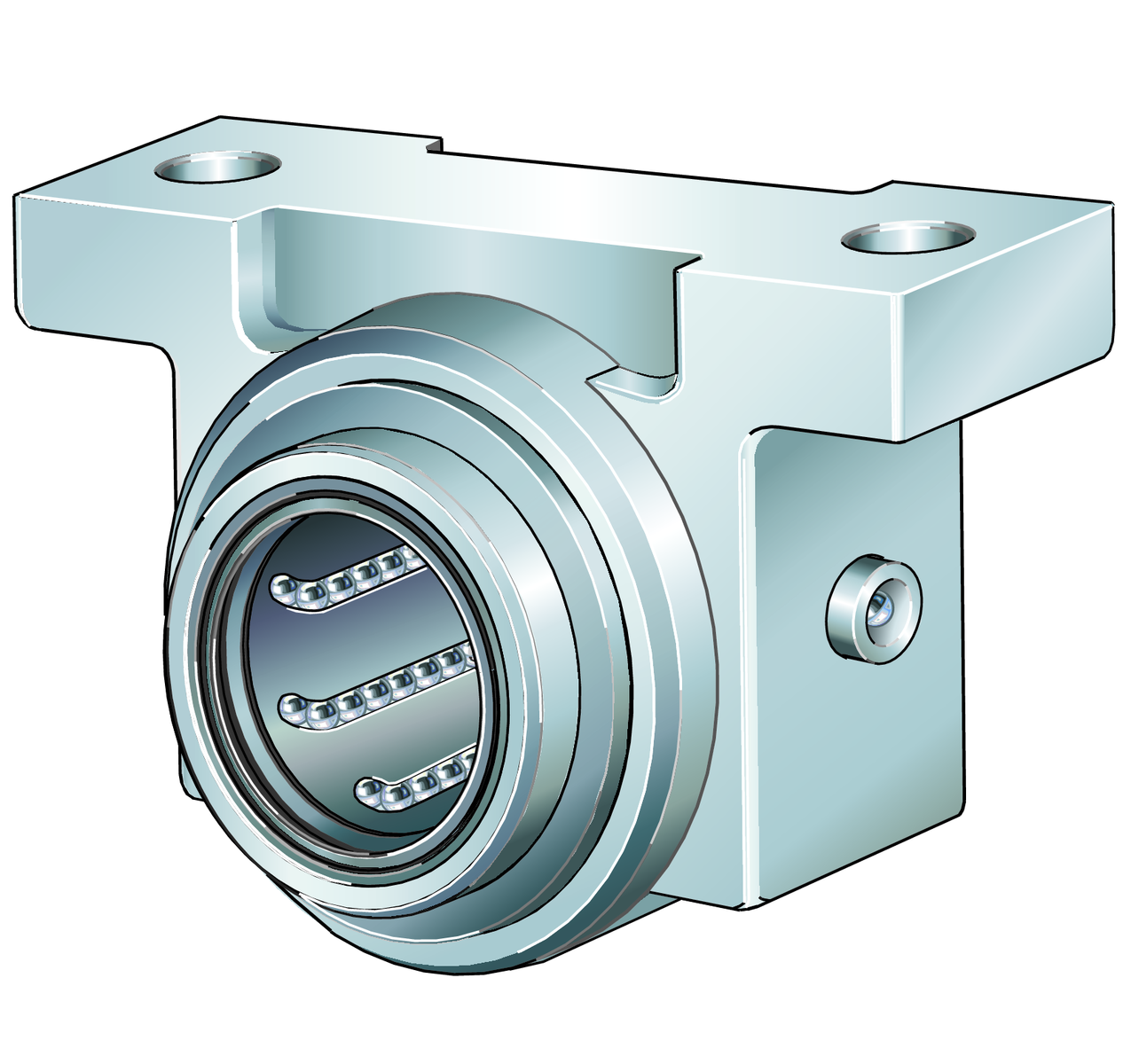

KGB25-PP-AS - Linear Ball Bearing and Carcasă Unit
Linear ball bearing and housing unit; etanșat, uns, cu posibilitate de relubrifiere; execuție anticorozivă posibilă
B80 mmLățime
Prezentare produs
| Cod produs | KGB25-PP-AS |
|---|---|
| Tip produs | Linear Ball Bearing and Carcasă Unit |
| Marcă | INA |
| Număr material Schaeffler | 0015662100000 |
| Tip de bază | KGB25 |
| Masa | 0.55 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 25 | |
| Seal | PP | |
| Relubrifiere facility | AS |
Technical data
| Ball rows | 6 | |
| ≈m | Masă | 0,55 kg |

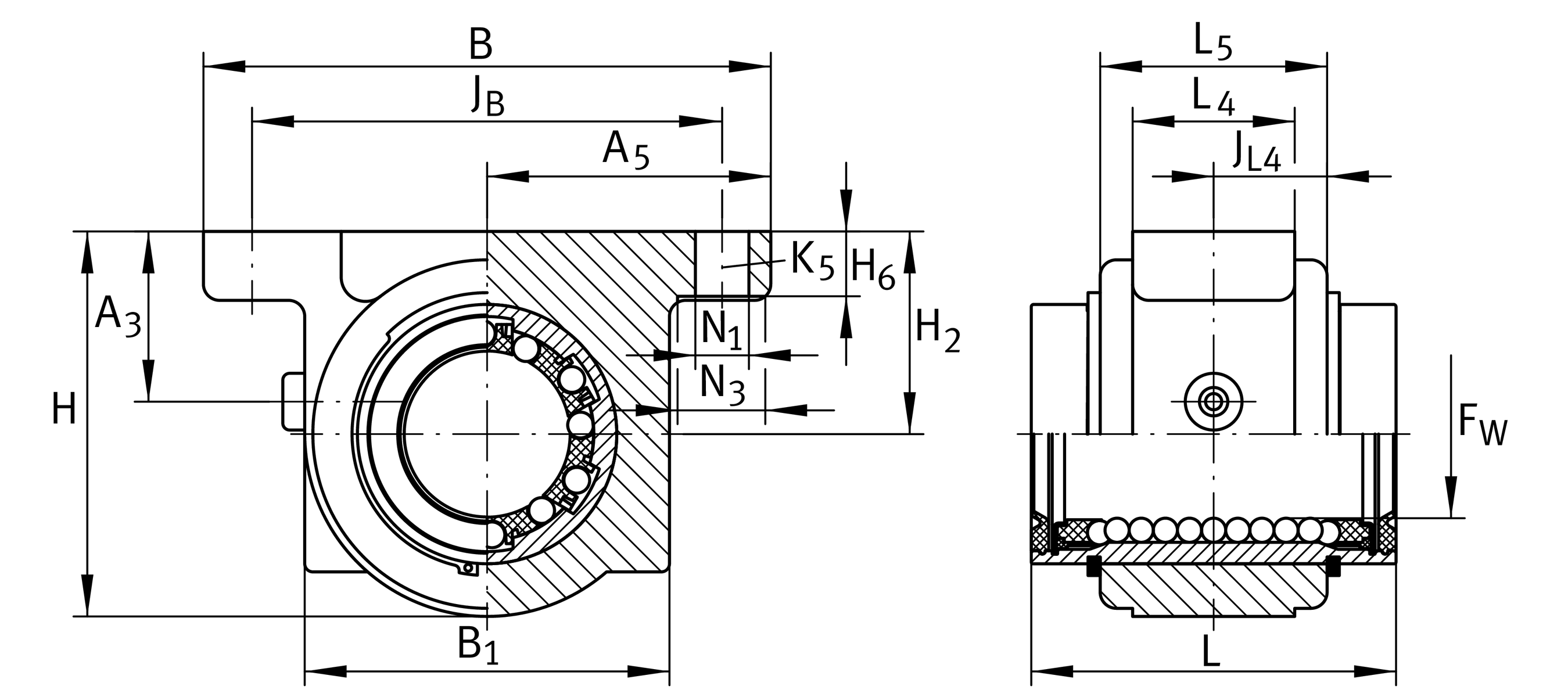

Dimensiuni principale și date de performanță
| F W | Diameter of ball complement | 25 mm |
| Tol F W | Toleranță superioară | 0,011 mm |
| Tol F W | Toleranță inferioară | 0,001 mm |
| H | Înălțime | 57,5 mm |
| L | Length | 58 mm |
| Tol L | Toleranță | h12 |
| B | Lățime | 80 mm |
| C | Capacitate dinamică | 2.800 N |
| C 0 | Capacitate statică | 2.220 N |
Dimensiuni de montaj
| J B | 68 mm | |
| Tol J B | Toleranță superioară | 0,15 mm |
| Tol J B | Toleranță inferioară | 0,15 mm |
| B 1 | 55 mm | |
| A 5 | 40 mm | |
| Tol A 5 | Toleranță superioară | 0,02 mm |
| Tol A 5 | Toleranță inferioară | 0,02 mm |
| L 4 | 28 mm | |
| L 5 | Length of Shaft Support Block without drive System | 40 mm |
| J L 4 | Distanță | 20 mm |
| H 2 | Înălțime centru | 30 mm |
| Tol H 2 | Toleranță superioară | 0,015 mm |
| Tol H 2 | Toleranță inferioară | 0,015 mm |
| A 3 | 23 mm | |
| H 6 | 10 mm | |
| N 1 | 6,6 mm | |
| N 3 | 11 mm | |
| K 5 | M6 | |
| K 8 | Niplu de ungere | NIPA1 |
Documente
- Fișă tehnică produs KGB25-PP-ASPDF produs
- Linear bearingsCatalog
