KBO16-PP+INA
Date tehnice INA/Schaeffler

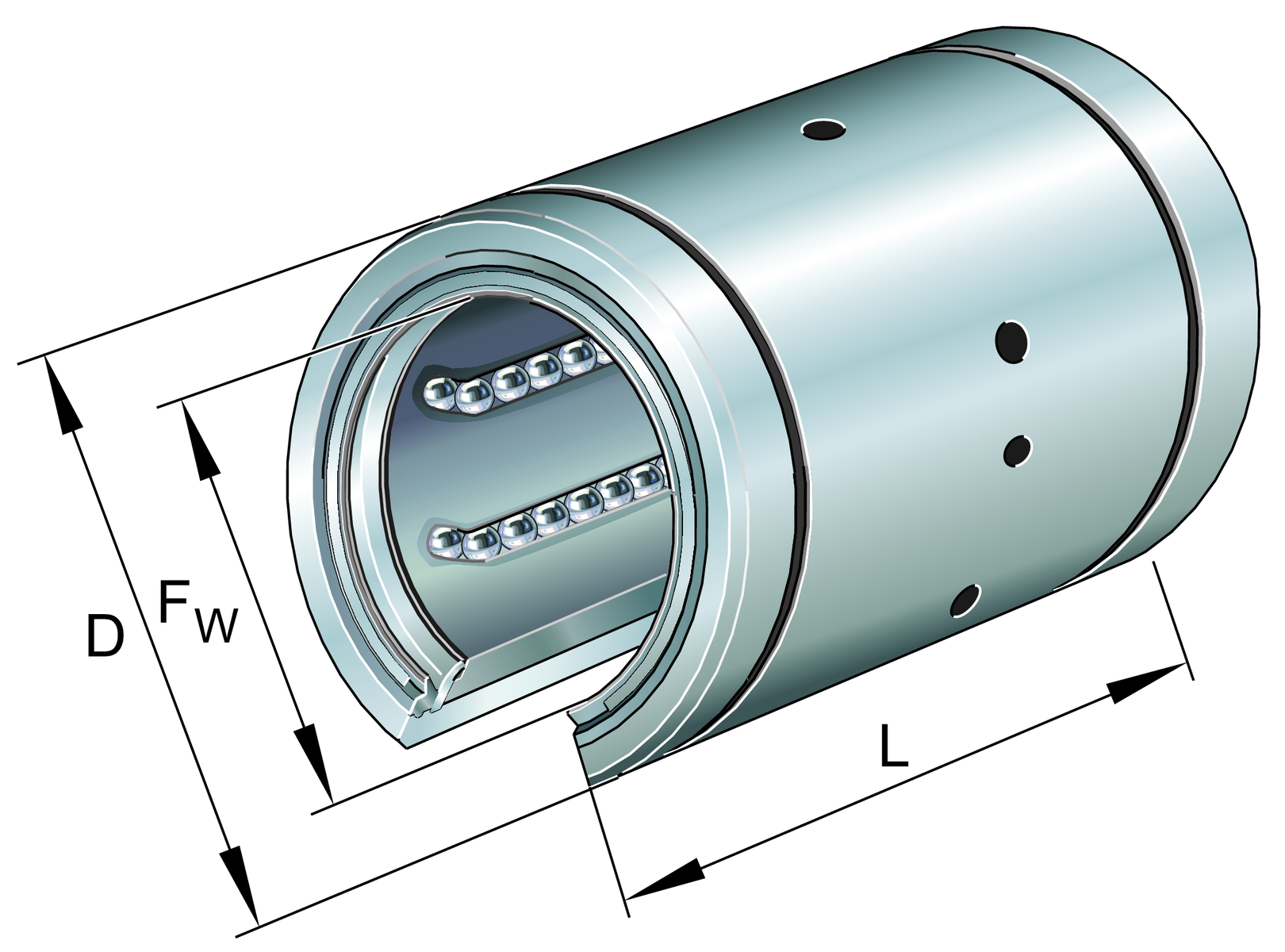

KBO16-PP - Linear Ball Bearing
Linear ball bearings KBO..-PP, machined range, execuție deschisă, etanșat on all sides, corrosion-resistant design possible
D26 mmDiametru exterior
Prezentare produs
| Cod produs | KBO16-PP |
|---|---|
| Tip produs | Linear Ball Bearing |
| Marcă | INA |
| Număr material Schaeffler | 0013928830000 |
| Tip de bază | KBO16 |
| Masa | 37.81 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 16 |

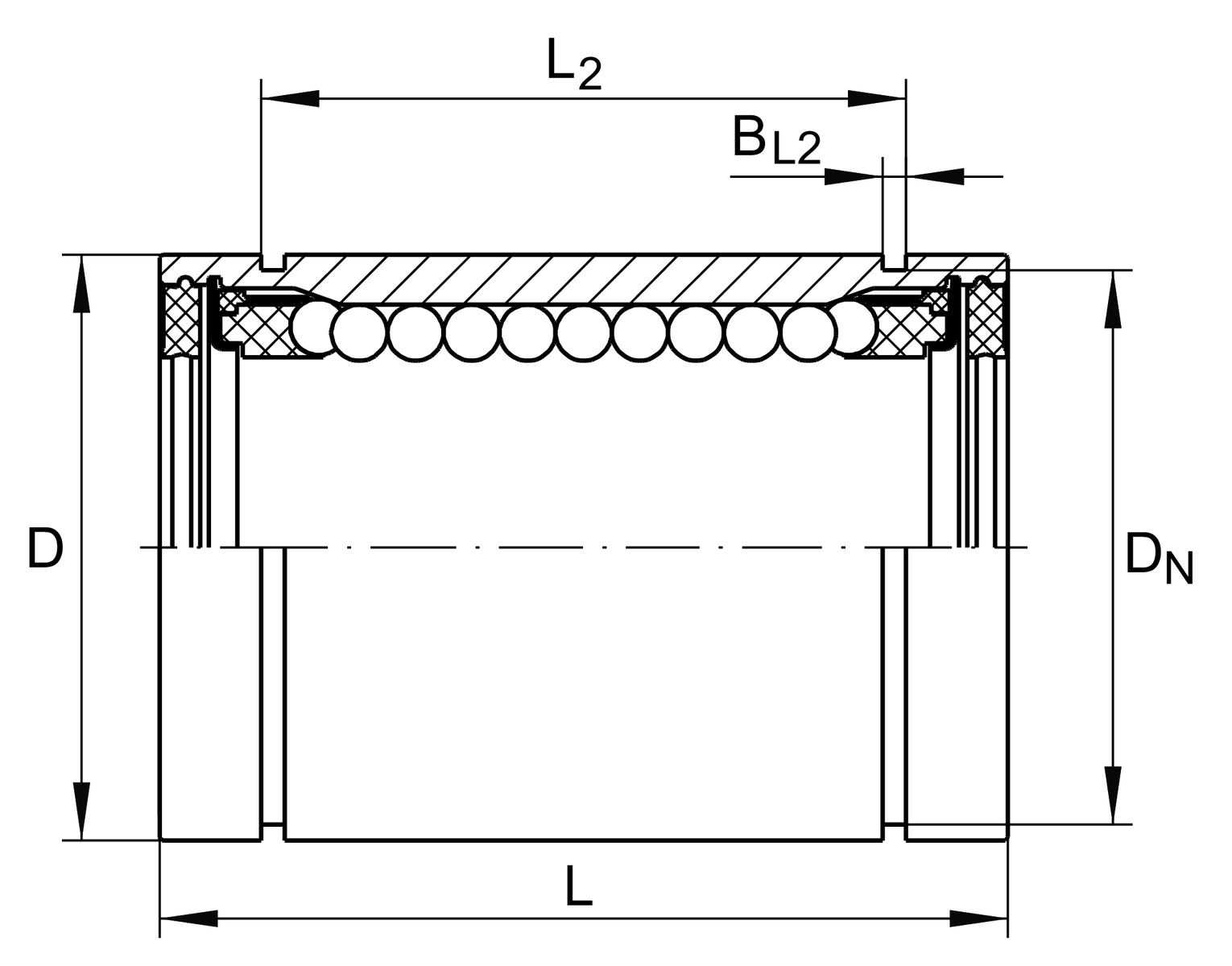

Dimensiuni principale și date de performanță
| F W | Diametru interior | 16 mm |
| D | Diametru exterior | 26 mm |
| L | Length | 36 mm |
| Toleranță | h12 | |
| C max | Capacitate dinamică | 800 N |
| C 0 max | Capacitate statică | 620 N |
| ≈m | Masă | 37,81 g |

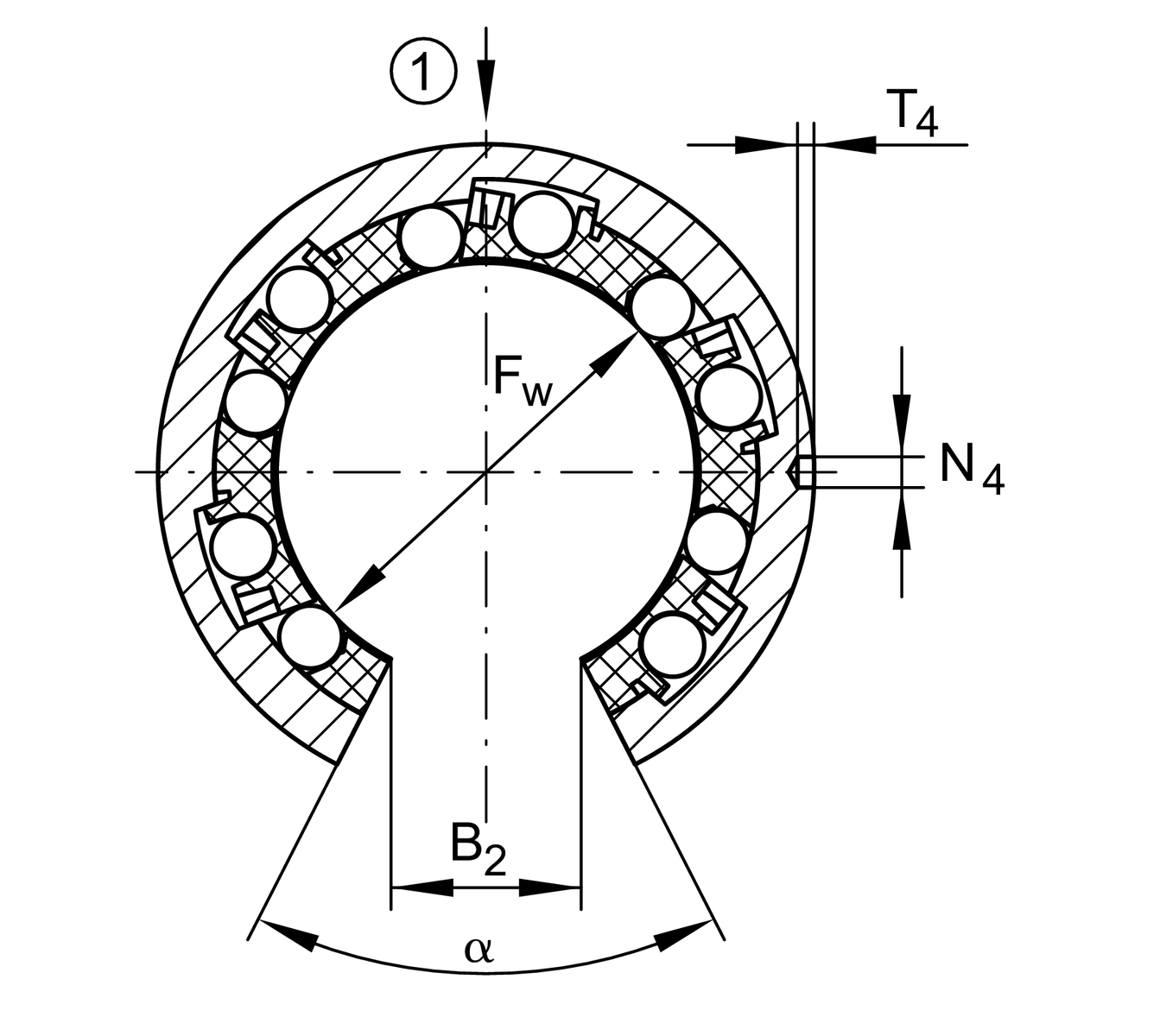

Dimensiuni de montaj
| B 2 | Lățime of sector deschising | 10,1 mm |
| L 2 | 24,6 mm | |
| Toleranță | H13 | |
| B L2 | 1,3 mm | |
| D N | 24,9 mm | |
| T 4 | 1,2 mm | |
| N 4 | 2,2 mm | |
| N 2 | 2 mm | |
| α | Angle of sector deschising | 78 ° |
| β | 64 ° | |
| Număr de rânduri balls | 4 |
