GW16+INA
Date tehnice INA/Schaeffler

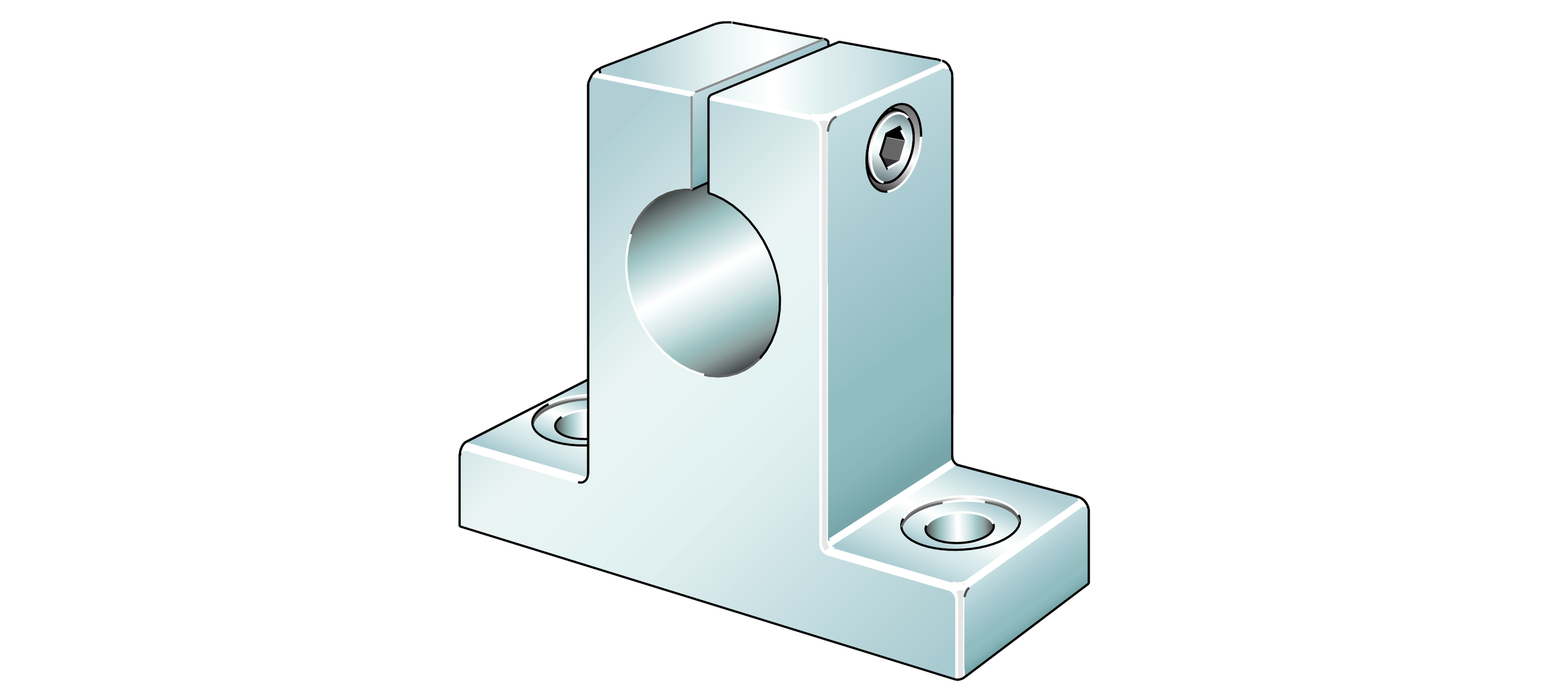

GW16 - Shaft block
Shaft block
D16 mmDiametru
B50 mmLățime
Prezentare produs
| Cod produs | GW16 |
|---|---|
| Tip produs | Shaft block |
| Marcă | INA |
| Număr material Schaeffler | 0014216540000 |
| Tip de bază | G16 |
| Masa | 80 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 16 |

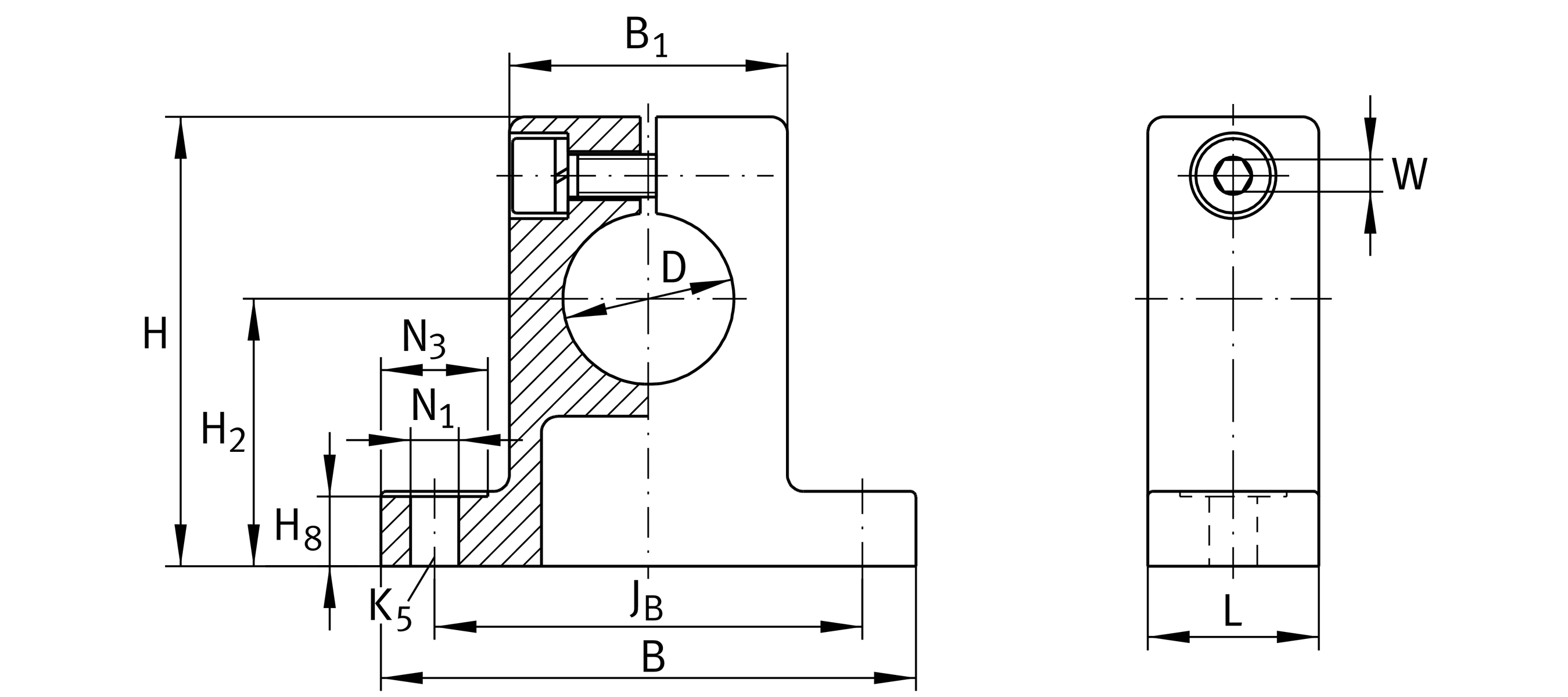

Dimensiuni principale și date de performanță
| D | Diametru | 16 mm |
| B | Lățime | 50 mm |
| L | Length | 16 mm |
| H | Înălțime | 42 mm |
| ≈m | Masă | 80 g |
Dimensiuni de montaj
| J B | Dimensiune de montaj | 40 mm |
| Tol J B | Toleranță superioară | 0,15 mm |
| Tol J B | Toleranță inferioară | 0,15 mm |
| B 1 | Dimensiune de montaj | 26 mm |
| H 2 | Dimensiune de montaj | 25 mm |
| Tol H 2 | Toleranță superioară | 0,15 mm |
| Tol H 2 | Toleranță inferioară | 0,15 mm |
| H 8 | Dimensiune de montaj | 6,5 mm |
| N 1 | Dimensiune de montaj | 4,5 mm |
| N 3 | Dimensiune de montaj | 10 mm |
| K 5 | Dimensiune filet șuruburi de fixare deasupra | M4 |
| W | Lățime Across Flat | 3 mm |
Documente
- Fișă tehnică produs GW16PDF produs
- Linear bearingsCatalog
