GWN12-B+INA
Date tehnice INA/Schaeffler

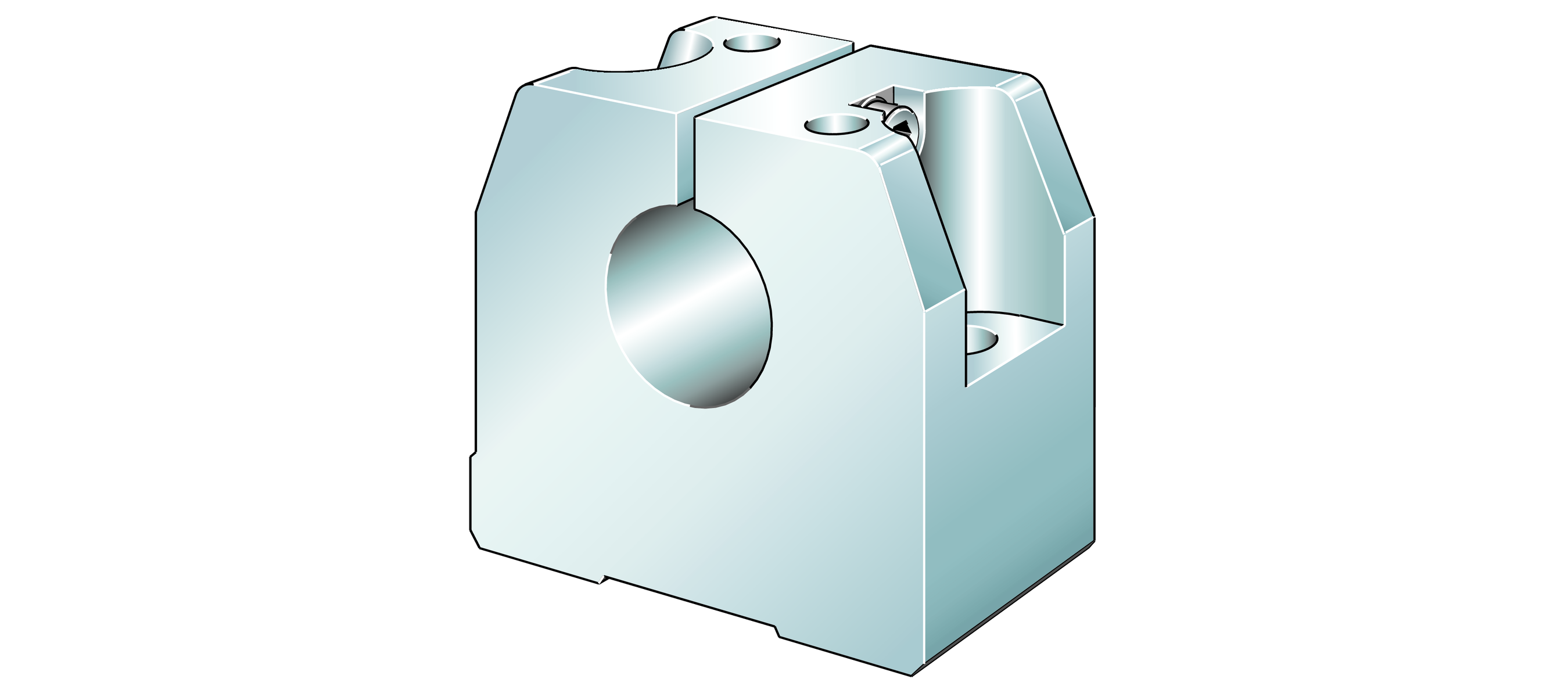

GWN12-B - Shaft block
Shaft block
D12 mmDiametru
B43 mmLățime
Prezentare produs
| Cod produs | GWN12-B |
|---|---|
| Tip produs | Shaft block |
| Marcă | INA |
| Număr material Schaeffler | 0072796200000 |
| Tip de bază | GWN12 |
| Masa | 60 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 12 | |
| Version | B |

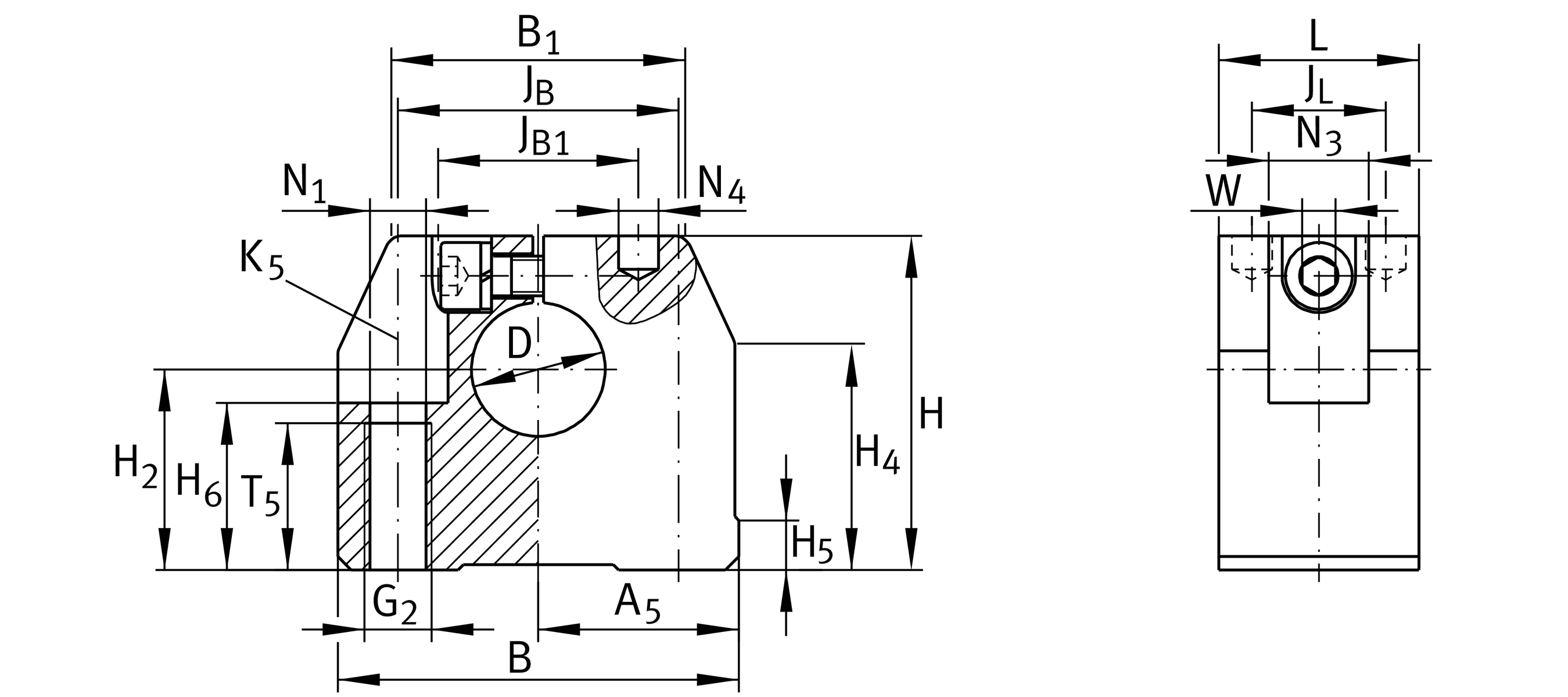

Dimensiuni principale și date de performanță
| D | Diametru | 12 mm |
| Tol D | Toleranță | H8 |
| B | Lățime | 43 mm |
| L | Length | 20 mm |
| H | Înălțime | 35 mm |
| ≈m | Masă | 60 g |
Dimensiuni de montaj
| J B | Dimensiune de montaj | 30 mm |
| Tol J B | Toleranță superioară | 0,15 mm |
| Tol J B | Toleranță inferioară | 0,15 mm |
| J B1 | Dimensiune de montaj | 20 mm |
| B 1 | Dimensiune de montaj | 34 mm |
| A 5 | Dimensiune de montaj | 21,5 mm |
| Tol A 5 | Toleranță inferioară | 0,01 mm |
| Tol A 5 | Toleranță superioară | 0,01 mm |
| J L | Dimensiune de montaj | 13 mm |
| H 2 | Dimensiune de montaj | 20 mm |
| Tol H 2 | Toleranță superioară | 0,01 mm |
| Tol H 2 | Toleranță inferioară | 0,01 mm |
| H 4 | Dimensiune de montaj | 26,6 mm |
| H 5 | Dimensiune de montaj | 5,4 mm |
| T 5 | Dimensiune de montaj | 13 mm |
| H 6 | Dimensiune de montaj | 16,5 mm |
| G 2 | Mounting thread below | M6 |
| N 1 | Dimensiune de montaj | 5,3 mm |
| N 3 | Dimensiune de montaj | 10 mm |
| N 4 | Dimensiune de montaj | 4 mm |
| K 5 | Dimensiune filet șuruburi de fixare deasupra | M5 |
| W | Lățime across Flat | 3 mm |
Documente
- Fișă tehnică produs GWN12-BPDF produs
- Linear bearingsCatalog
