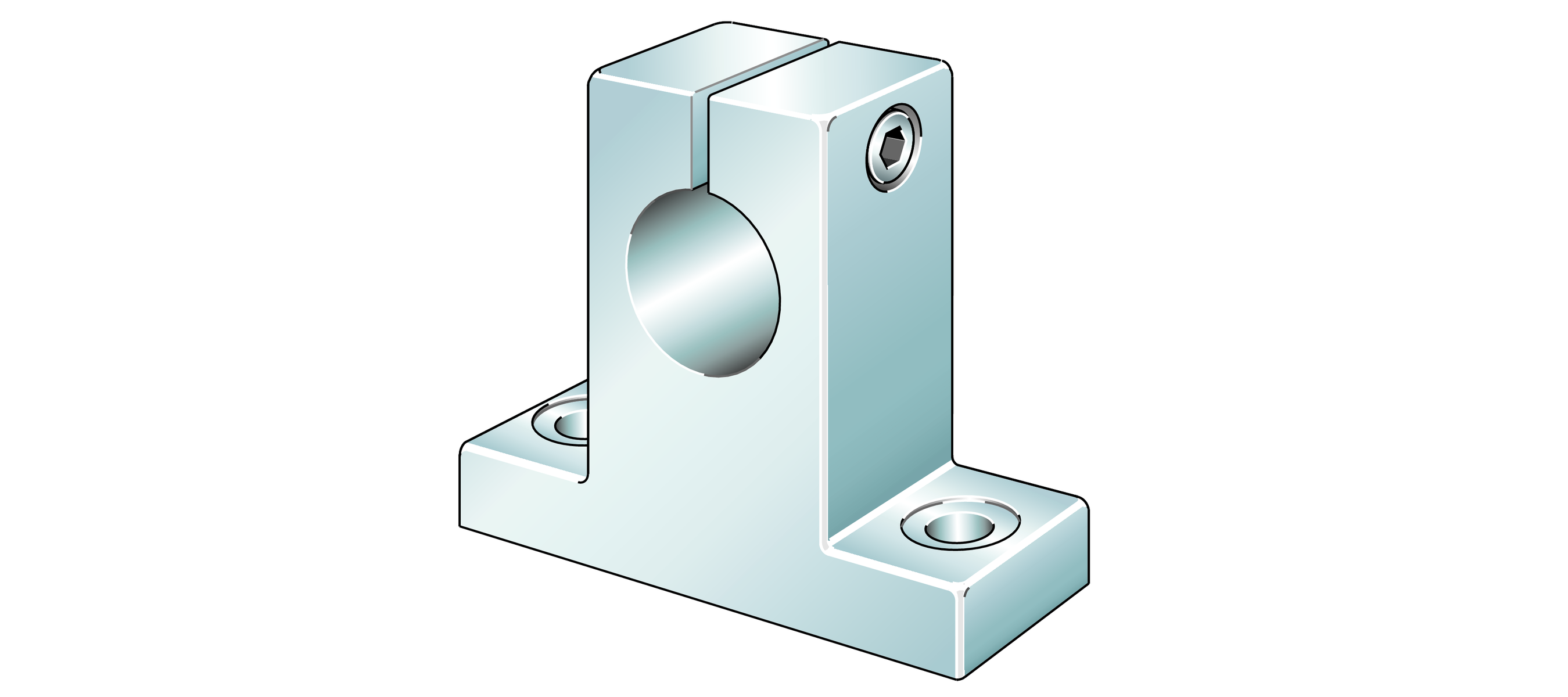

GWA20+INA
Date tehnice INA/Schaeffler
GWA20 - Shaft block
D20 mmDiametru
B60 mmLățime
Prezentare produs
| Cod produs | GWA20 |
|---|---|
| Tip produs | Shaft block |
| Marcă | INA |
| Număr material Schaeffler | 0017176340000 |
| Tip de bază | GWA20 |
| Masa | 0.15 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 20 |
Dimensiuni principale și date de performanță
| D | Diametru | 20 mm |
| B | Lățime | 60 mm |
| L | Length | 20 mm |
| H | Înălțime | 50 mm |
| ≈m | Masă | 0,15 kg |

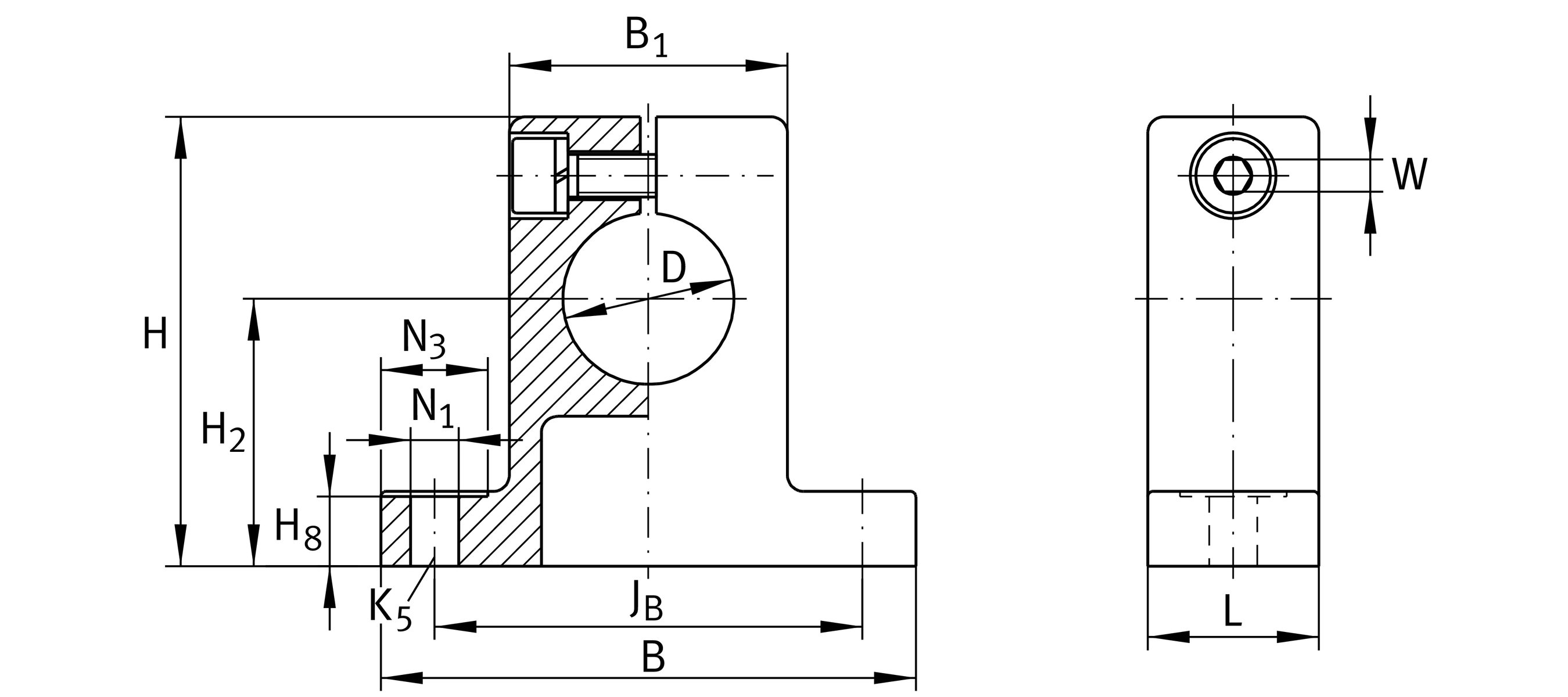

Dimensiuni de montaj
| J B | Dimensiune de montaj | 45 mm |
| Tol J B | Toleranță superioară | 0,15 mm |
| Tol J B | Toleranță inferioară | 0,15 mm |
| B 1 | Dimensiune de montaj | 32 mm |
| H 2 | Dimensiune de montaj | 30 mm |
| Tol H 2 | Toleranță superioară | 0,15 mm |
| Tol H 2 | Toleranță inferioară | 0,15 mm |
| H 8 | Dimensiune de montaj | 7,5 mm |
| N 1 | Dimensiune de montaj | 5,5 mm |
| N 3 | Dimensiune de montaj | 11 mm |
| K 5 | Dimensiune filet șuruburi de fixare deasupra | M5 |
| W | Lățime across flats | 3 mm |
