UC205+FAG
Date tehnice FAG/Schaeffler
UC205 - Rulment cu bile de inserție radială
Rulmenți cu bile de inserție radială UC, inel exterior sferic, poziționare prin șuruburi de fixare, etanșări RSR pe ambele părți
d25 mmDiametru interior
B34,1 mmLățime
C 0r7.800 NCapacitate de încărcare statică de bază, radială
C r14.900 NCapacitate de încărcare dinamică de bază, radială
încărcare radială
încărcare axială într-o direcție
încărcare axială în două direcții
lubrifiere pe viață, fără întreținere
lubrifiere cu grasime
etanșat pe ambele părți
eroare unghiulară statică și nealinierePrezentare generală a produsului
| Cod produs | UC205 |
|---|---|
| Tip produs | Rulment cu bile de inserție radială |
| Marcă | FAG |
| Număr material Schaeffler | 0693201600000 |
| Tip de bază | UC205 |
| Cod BearingX | UC205 |
| Masă | 200 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
Dimensiuni principale & Date de performanță
| d | Diametru interior | 25 mm |
| D SP | Diametru exterior | 52 mm |
| B | Lățime | 34,1 mm |
| C 0r | Capacitate de încărcare statică de bază, radială | 7.800 N |
| C ur | Limită de încărcare dinamică, radială | 410 N |
| C r | Capacitate de încărcare dinamică de bază, radială | 14.900 N |
| ≈m | Greutate netă produs | 200 g |

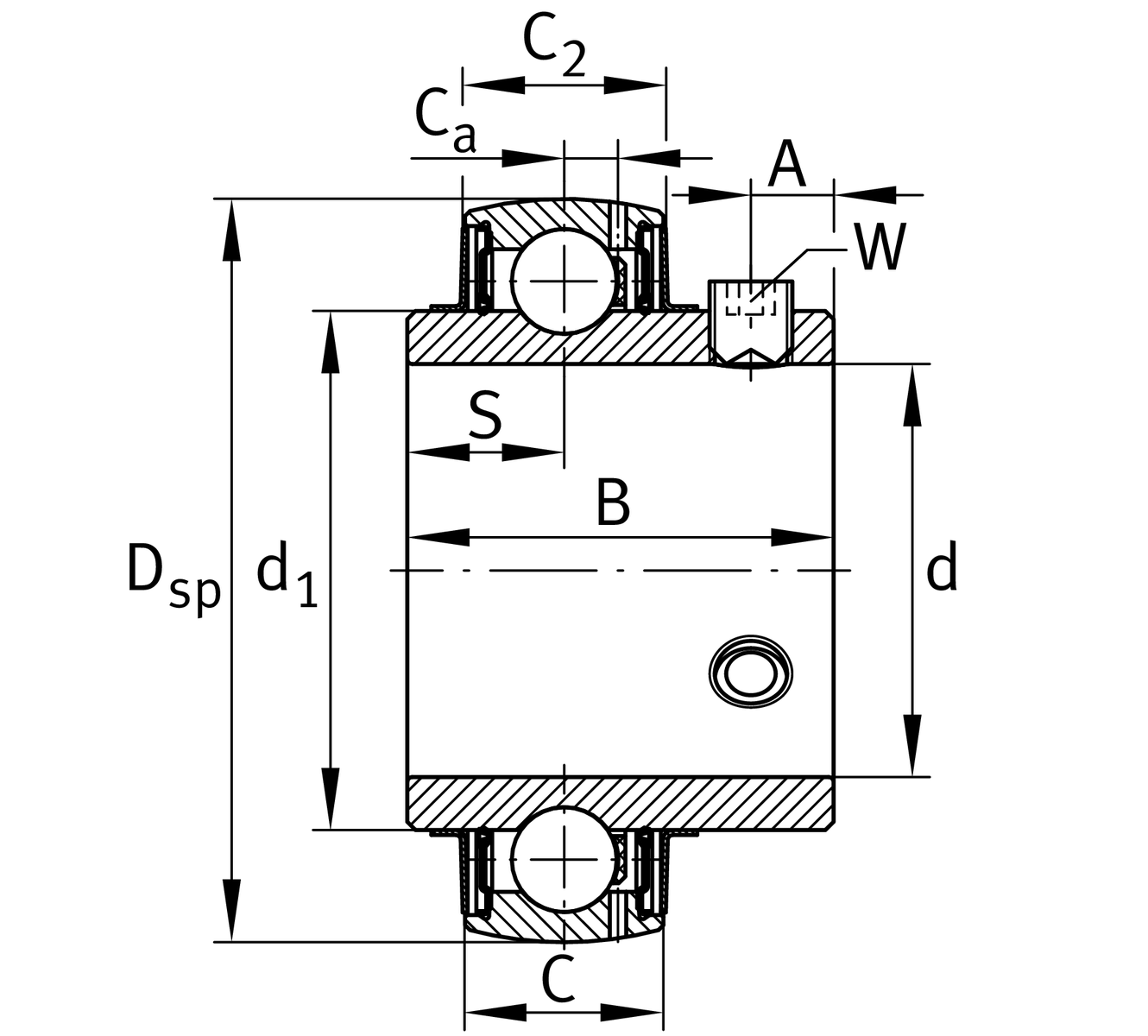

Dimensiuni
| C | Lățime, inel exterior | 17 mm |
| C 2 | Lățimea totală de etanșare | 17,6 mm |
| S | Distanța căii de rulare | 14,3 mm |
| d 1 | Diametru nervură inel interior | 33,83 mm |
| C a | Distanța până la gaura de lubrifiere | 4,2 mm |
| A | Distanța filet | 5 mm |
| W | Lățimea platourilor | 3 mm |
Interval de temperatură
| T min | Temperatura de operare min. | -20 °C |
| T max | Temperatura de operare max. | 100 °C |
Factori de calcul
| f 0 | Factor de calcul | 13,8 |
