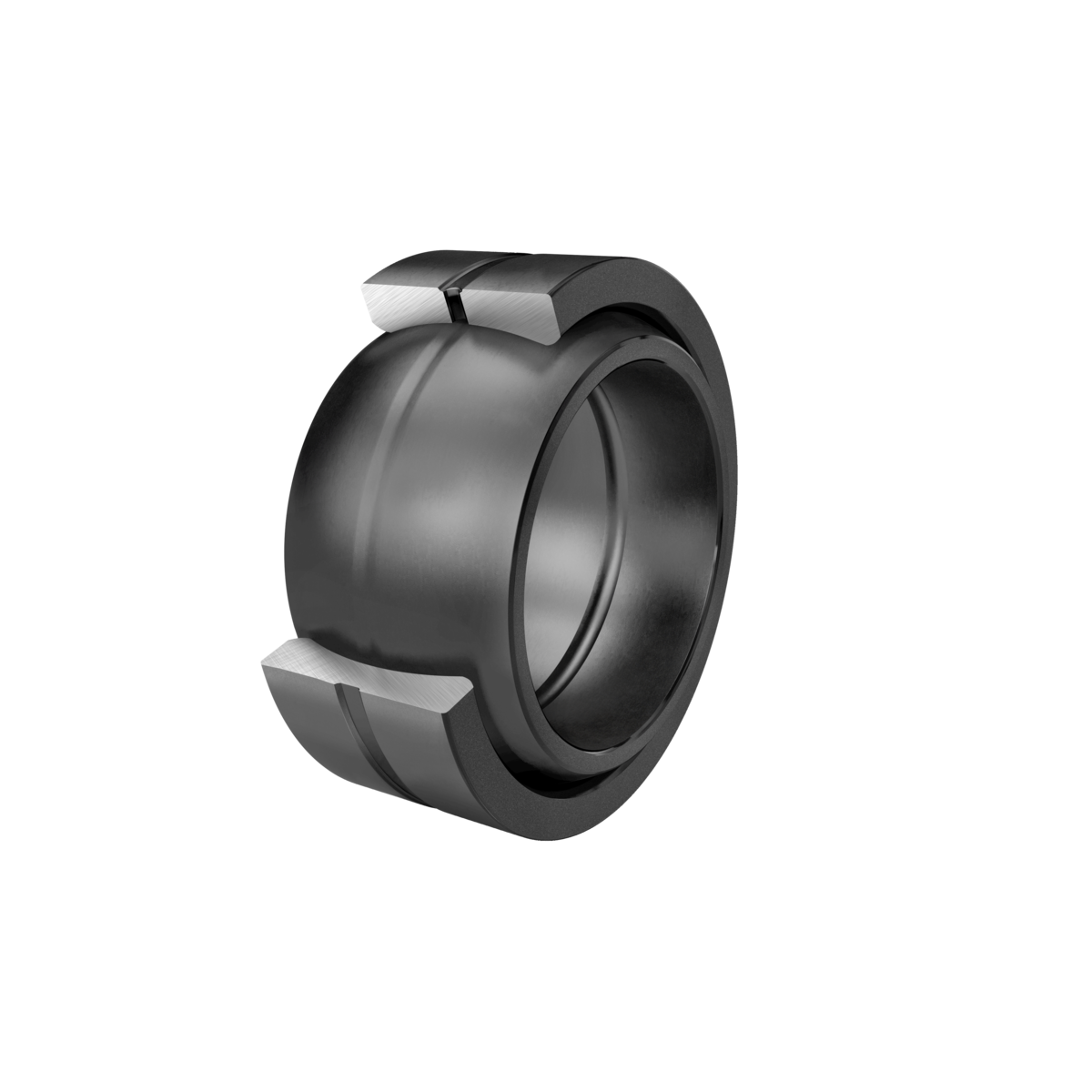

Fotografia produsului are caracter informativ

GE63-ZO-HLN+INA

Date tehnice INA/Schaeffler

GE63-ZO-HLN - Articulație sferică

Articulație sferică radială, cu întreținere necesară, suprafață de alunecare: oțel/oțel, inch size, execuție deschisă

d63,5 mmDiametru interior rulment

D100,013 mmDiametru exterior rulment

B55,55 mmLățime inel interior

C r351.000 NSarcină dinamică de bază, radială

C 0r1.750.000 NSarcină statică de bază, radială

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială în două direcții

Lubrifiere cu unsoare

Neetanșat

Eroare unghiulară statică și nealiniere

Eroare unghiulară dinamică și nealiniere

Întreținere	Întreținere required
Material	Steel
Tip etanșare	Fără
Joc radial intern	CN (Grupa N)	Joc intern normal
Acoperire	Durotect M	Inel interior și exterior acoperite cu Durotect M (fosfat de mangan)

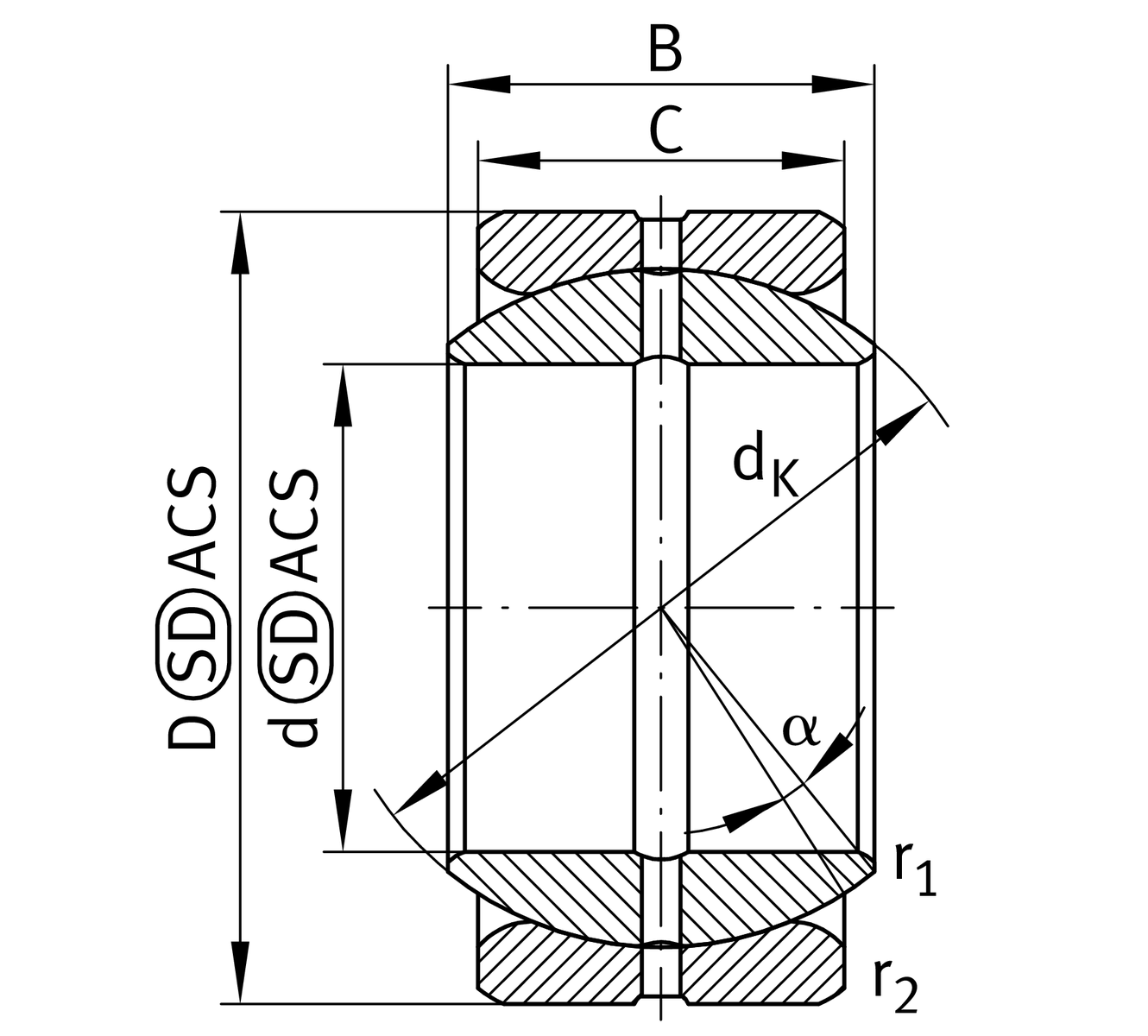

d	Diametru interior rulment	63,5 mm
D	Diametru exterior rulment	100,013 mm
B	Lățime inel interior	55,55 mm
C r	Sarcină dinamică de bază, radială	351.000 N
C 0r	Sarcină statică de bază, radială	1.750.000 N
≈m	Masă	1,705 kg

r 1smin	Edge Spacing	1 mm
r 2smin	Edge Spacing	1 mm

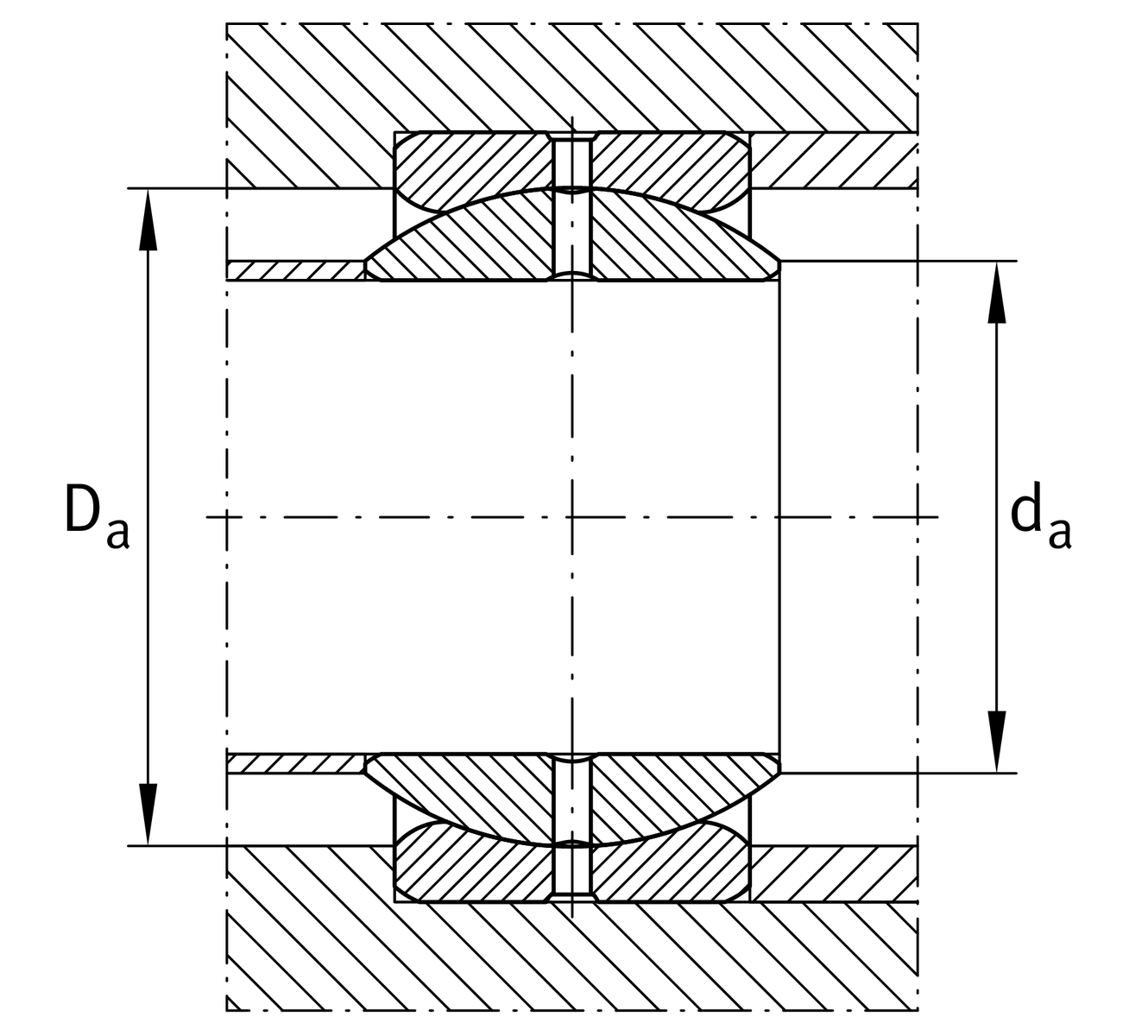

d a max	Connection measure Inel interior	73,3 mm
D a min	Diametru conexiune carcasă	82 mm

C	Lățime Inel exterior	47,625 mm
d K	Diametru bilă	92 mm
α	Tilt angle	6 °
d OT	Diametru interior rulment, toleranță superioară	0 mm
d UT	Diametru interior rulment, toleranță inferioară	-0,015 mm
d T	Diametru interior rulment, tolerance	0,015
D OT	Diametru exterior, toleranță superioară	0 mm
D UT	Diametru exterior, toleranță inferioară	-0,015 mm
B OT	Lățime inel interior, toleranță superioară	0 mm
B UT	Lățime inel interior, toleranță inferioară	-0,15 mm
C OT	Lățime inel exterior, toleranță superioară	0 mm
C UT	Lățime inel exterior, toleranță inferioară	-0,4 mm
G r	Joc radial	0,1 - 0,2
G rmax	Joc radial maxim	0,2 mm
G rmin	Joc radial minim	0,1 mm

T min	Temperatură minimă de funcționare	-60 °C
T max	Temperatură maximă de funcționare	200 °C
