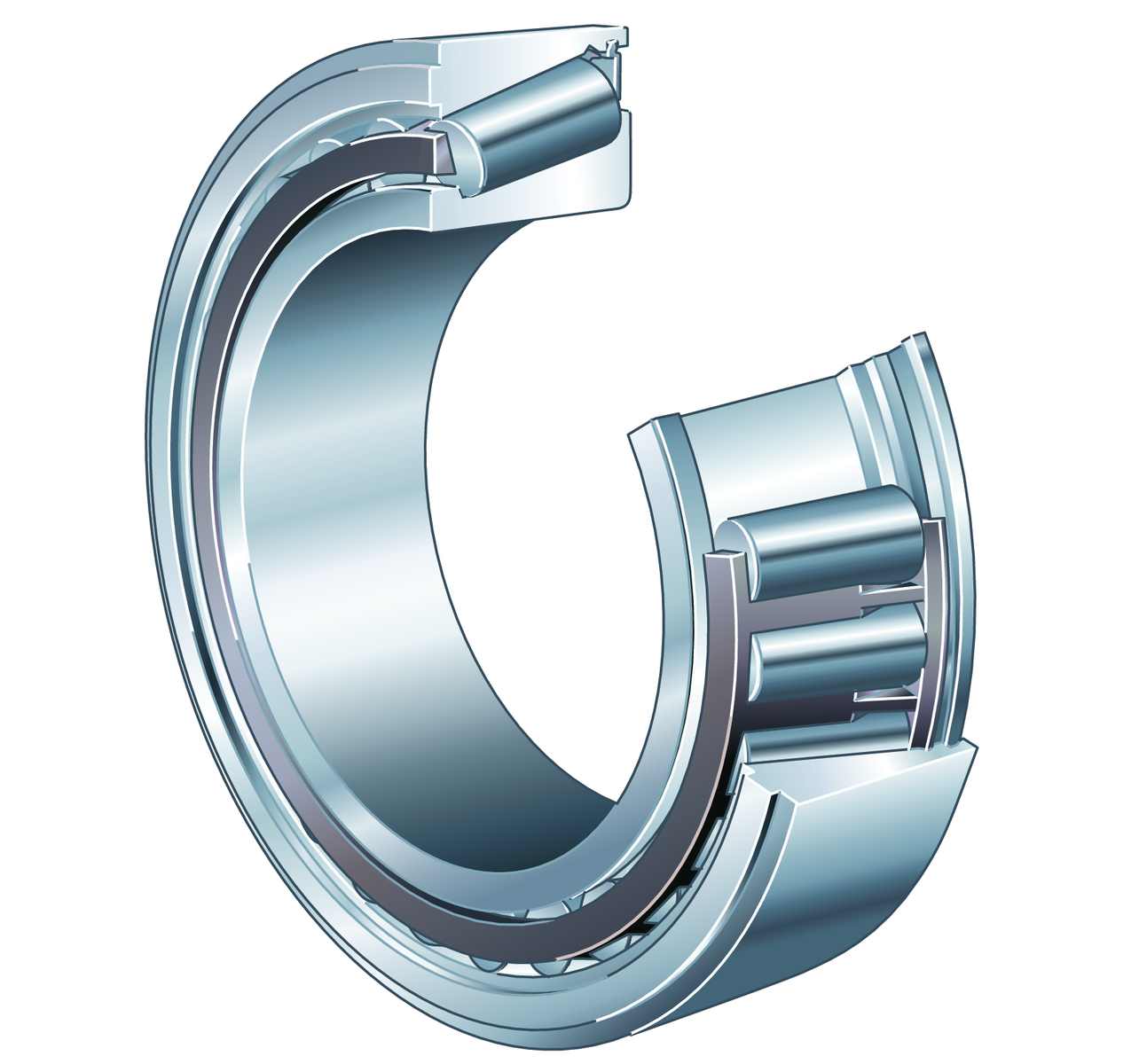

Fotografia produsului are caracter informativ

JK0S040+FAG

Date tehnice FAG/Schaeffler

JK0S040 - Rulment cu role conice

Rulmenți cu role conice JK0S, integral tapered roller bearings, lip seal on one side, diameter series 0

d40 mmDiametru interior

D68 mmDiametru exterior

B21 mmLățime inel interior

C r53.000 NSarcină dinamică de bază, radială

C 0r71.000 NSarcină statică de bază, radială

n G4.950 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Lubrifiere cu unsoare

Etanșat pe o parte

Clasă de toleranță	PN	Normal (ISO 492:2023)
Tratament termic	Standard
Colivie	TVP	Colivie made of glass-fiber reinforced plastic, window cage
Număr de rânduri	1	Execuție pe un singur rând

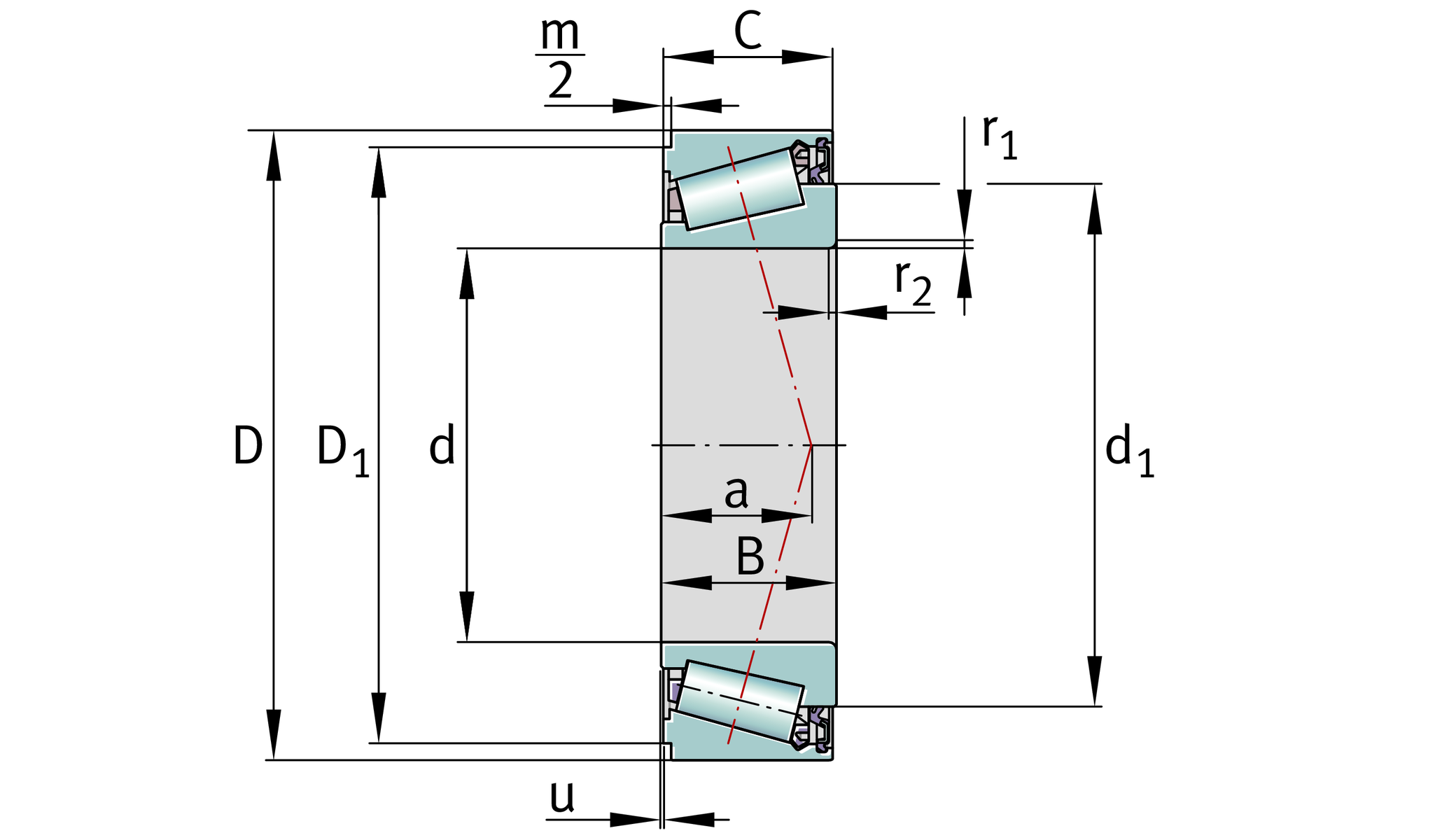

d	Diametru interior	40 mm
D	Diametru exterior	68 mm
B	Lățime inel interior	21 mm
C	Lățime inel exterior	20,5 mm
C r	Sarcină dinamică de bază, radială	53.000 N
C 0r	Sarcină statică de bază, radială	71.000 N
C ur	Limită de sarcină la oboseală, radială	8.300 N
n G	Turație limită	4.950 1/min
F BR	Capacitate de încărcare of snap ring connection	12.900 N
	Maximum axial clamping force	10.600 N
≈m	Masă	0,301 kg

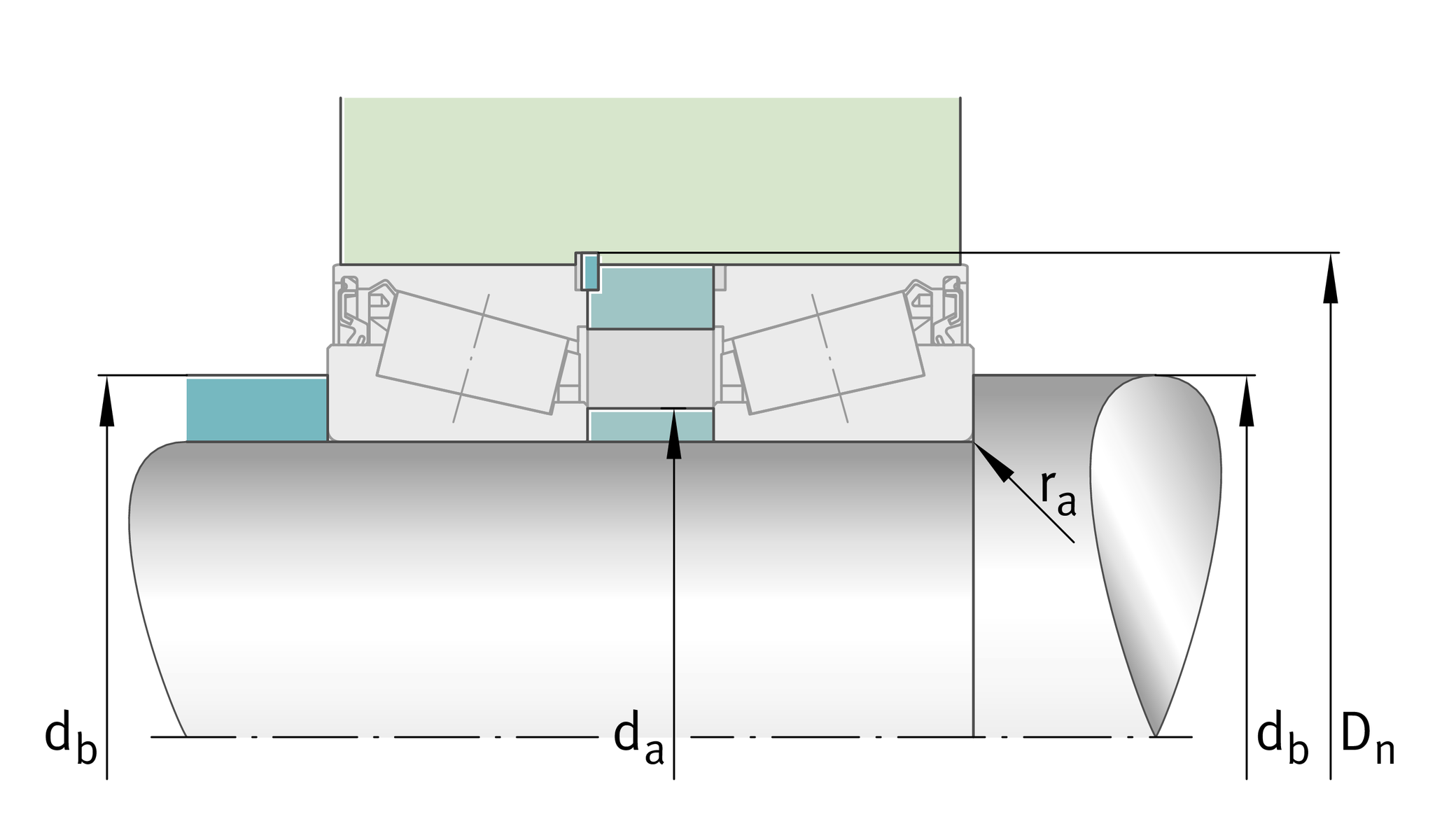

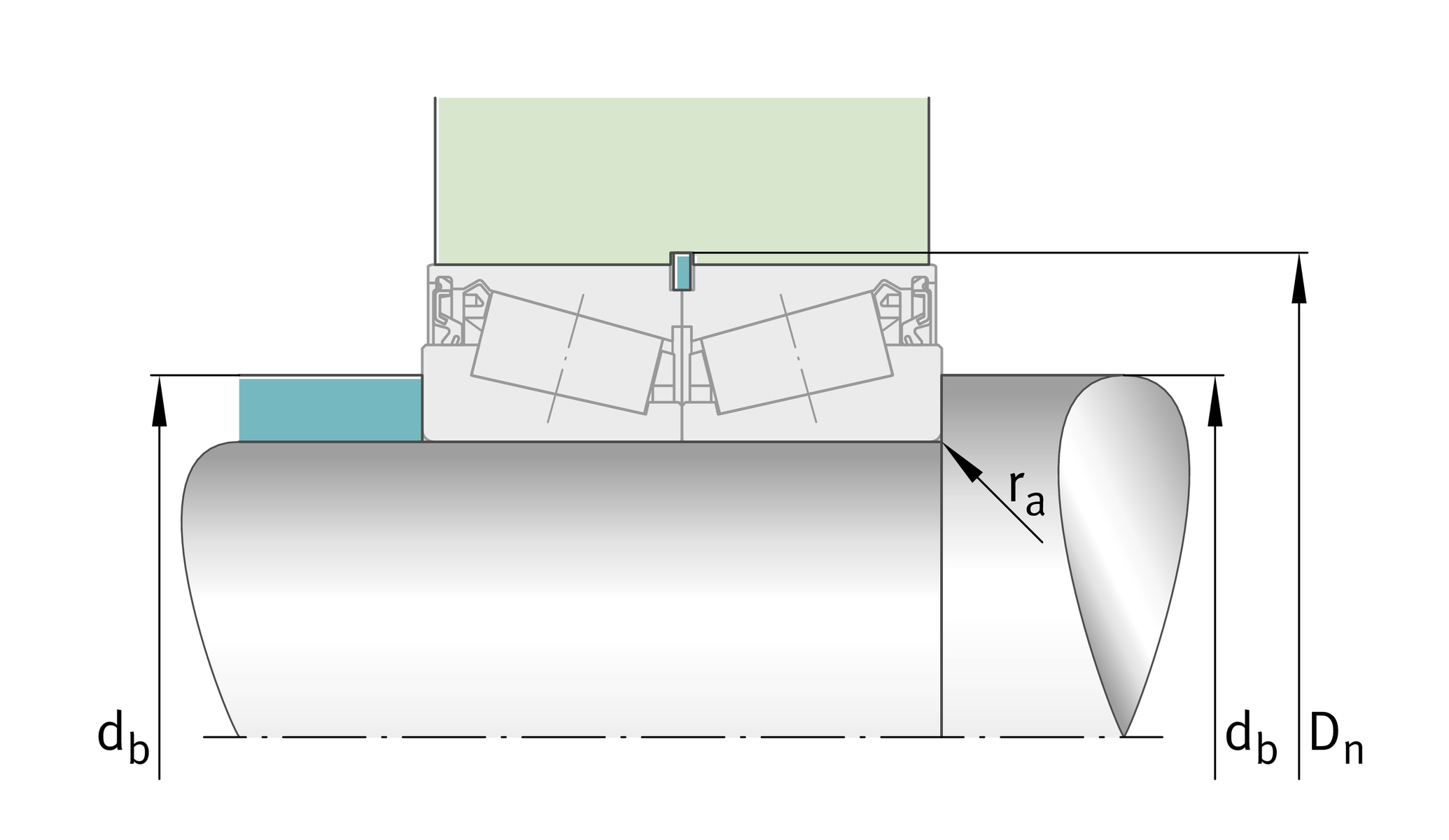

d a max	Diametru maxim al umărului arborelui	46 mm
d b min	Diametru minim al umărului arborelui	46 mm
r a max	Rază maximă de racordare a arborelui	1 mm
D n	Groove diameter at housing	69,5 mm
Δ Dn	Upper limit deviation	0,19 mm

r 1, 2 min	Dimensiune minimă a teșiturii pe fața posterioară a inelului interior	1 mm
D 1	Diametru canal	64,4 mm
m/2	Lățime canal	0,75 mm
a	Distanța dintre vârfurile conurilor de presiune	16 mm
d 1	Diametru bordură de ghidare a inelului interior	53,8 mm
u	Stand out inner to inel exterior	0,03 mm
Δ u	Upper limit deviation	0,05 mm

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	110 °C

e	Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y	0,37
Y	Factor de sarcină axială dinamică	1,6
Y 0	Factor de sarcină axială statică	0,88

Inel elastic

BR68
