7304-B-XL-2RS-TVP+FAG

Date tehnice FAG/Schaeffler

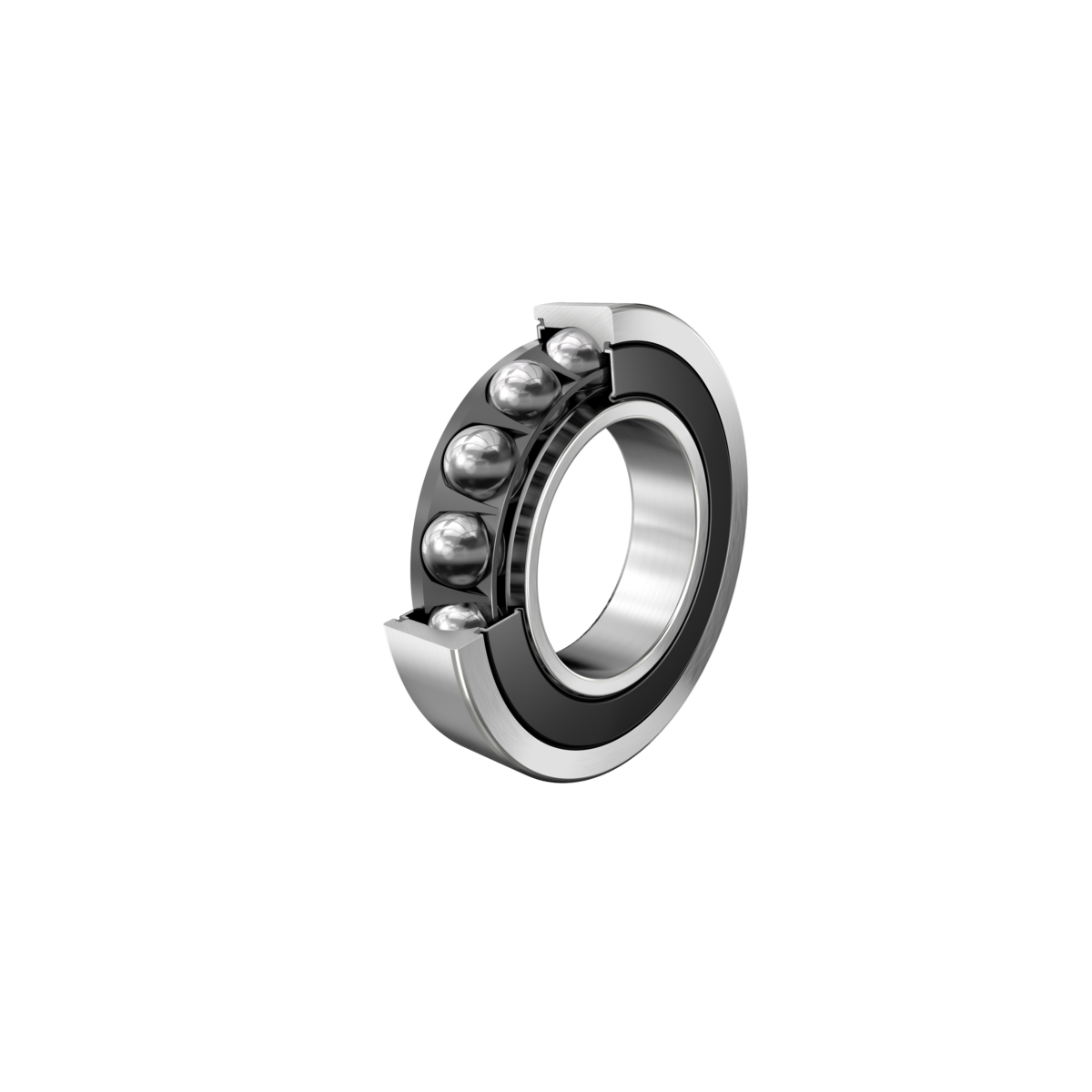

7304-B-XL-2RS-TVP - Rulment cu bile cu contact unghiular

Rulment cu bile cu contact unghiular 73..-B-XL-2RS-TVP, pe un singur rând, X-life, etanșări, colivie din plastic

d20 mmDiametru interior

D52 mmDiametru exterior

B15 mmLățime

C r21.700 NSarcină dinamică de bază, radială

C 0r11.100 NSarcină statică de bază, radială

n G8.600 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Lubrifiere pe durată de viață / fără întreținere

Lubrifiere cu unsoare

etanșat pe ambele părți

Cod produs	7304-B-XL-2RS-TVP
Tip produs	Rulment cu bile cu contact unghiular
Marcă	FAG
Număr material Schaeffler	0206766700000
Tip de bază	7304
Cod BearingX	7304-B-XL-2RS-TVP
Masă	0.148 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă constructivă	B	B
Tip etanșare	2RS	Etanșare cu contact pe ambele părți
Colivie	TVP	Colivie masiva din poliamidă PA66 armată cu fibra de sticla
clasă de toleranță	P6	clasă 6 (P6), mai bună decât PN
Stabilizare dimensionala / termică	S0	Inele stabilizate dimensional până la 150 °C
Lubrifiant	GA14	Unsoare pentru rulmenți cu bile, zgomot redus

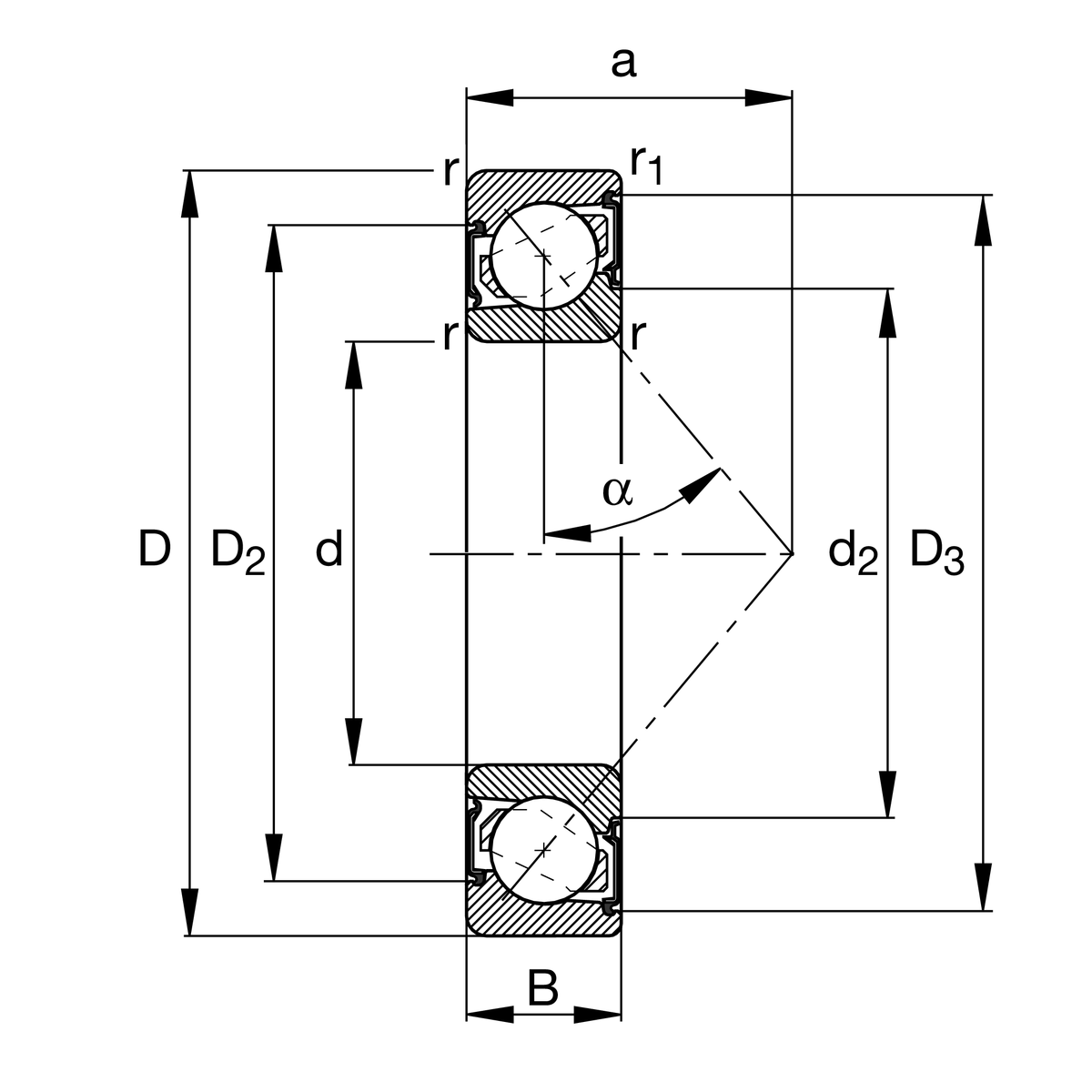

d	Diametru interior	20 mm
D	Diametru exterior	52 mm
B	Lățime	15 mm
C r	Sarcină dinamică de bază, radială	21.700 N
C 0r	Sarcină statică de bază, radială	11.100 N
C ur	limită de sarcină la oboseală, radială	770 N
n G	Turație limită	8.600 1/min
≈m	Masă	0,148 kg

d a min	Diametru minim al umărului arborelui	27 mm
D a max	Diametrul maxim al umărului carcasei	45 mm
D b max	Diametrul maxim al umărului carcasei	47,8 mm
r a max	Rază maximă de racordare a arborelui	1 mm
r a1 max	Rază maximă de racordare a carcasei	0,6 mm

r min	Dimensiune minimă teșitură	1,1 mm
r 1 min	Dimensiune minimă teșitură	0,6 mm
D 1	Diametru umăr pe fața lată a inelului exterior	39,74 mm
D 2	Diametru calibru pe fața lată a inelului exterior	41,41 mm
D 3	Diametru calibru pe fața îngustă a inelului exterior	47,09 mm
d 1	Diametru umăr pe fața lată a inelului interior	33,04 mm
d 2	Diametru calibru pe fața lată a inelului interior	29,98 mm
a	Distanța dintre vârfurile conurilor de presiune	22,6 mm
α	Unghi de contact	40 °

T min	Temperatură minimă de funcționare	-20 °C
T max	Temperatură maximă de funcționare	100 °C
