DKLFA30110-2RS+INA

DKLFA30110-2RS+INA

Date tehnice INA/Schaeffler

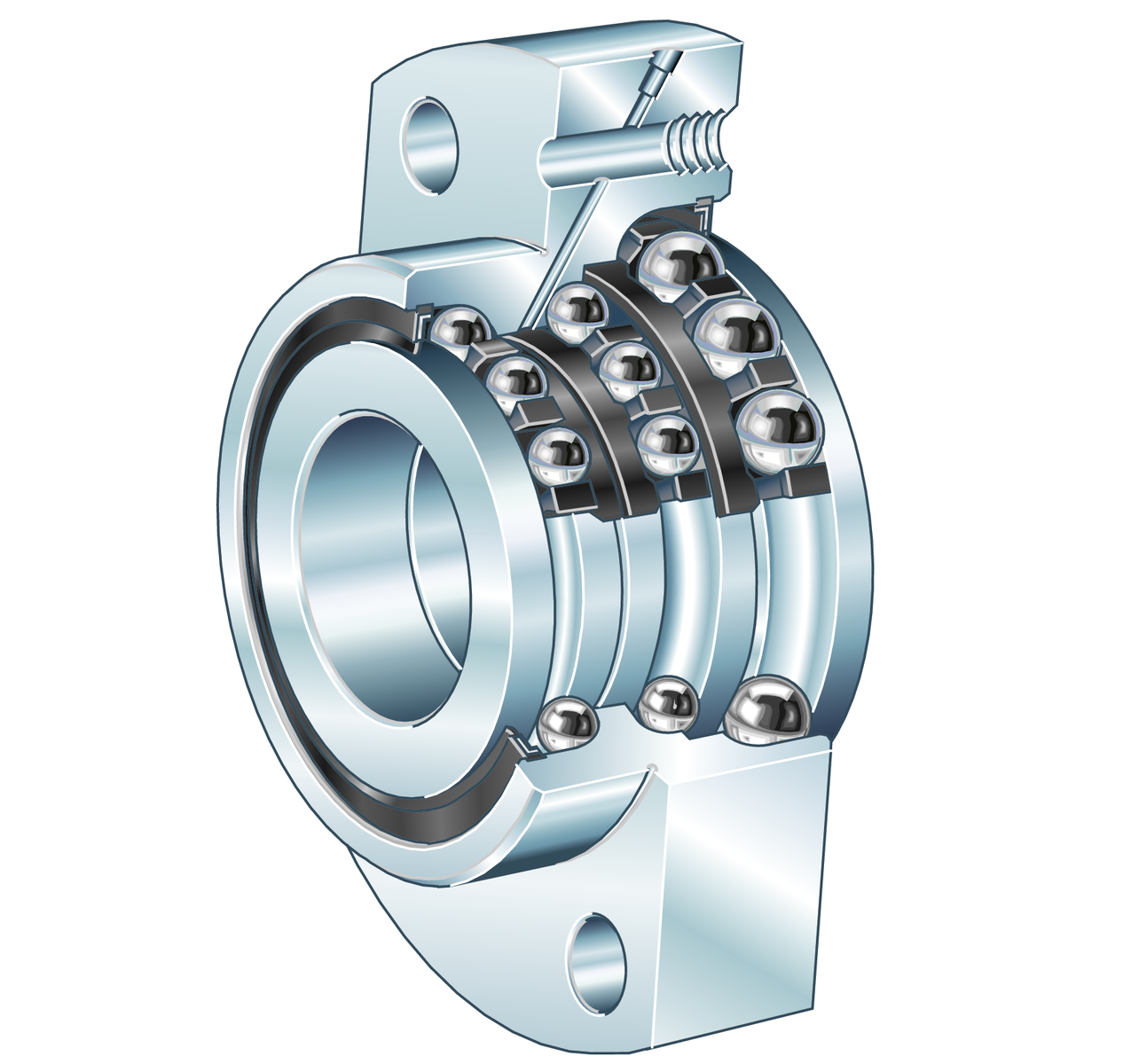

DKLFA30110-2RS - Rulment axial cu bile cu contact unghiular

Rulment cu bile cu contact unghiular units DKLFA..-2RS, cu acțiune în ambele sensuri, pentru montare cu șuruburi, etanșări cu buză pe ambele părți, cu flanșă aplatizată

d30 mmDiametru interior
D75 mmDiametru exterior
B56 mmLățime
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părți

Prezentare produs

Cod produsDKLFA30110-2RS
Tip produsRulment axial cu bile cu contact unghiular
MarcăINA
Număr material Schaeffler0091277630000
Tip de bazăDKLFA30110
Masă2.087 kg
CAD disponibilDa
Date de calcul disponibileNu

Variantă tehnică și sufixe

Tip etanșare2RSEtanșare cu contactșări cu buză pe ambele părți

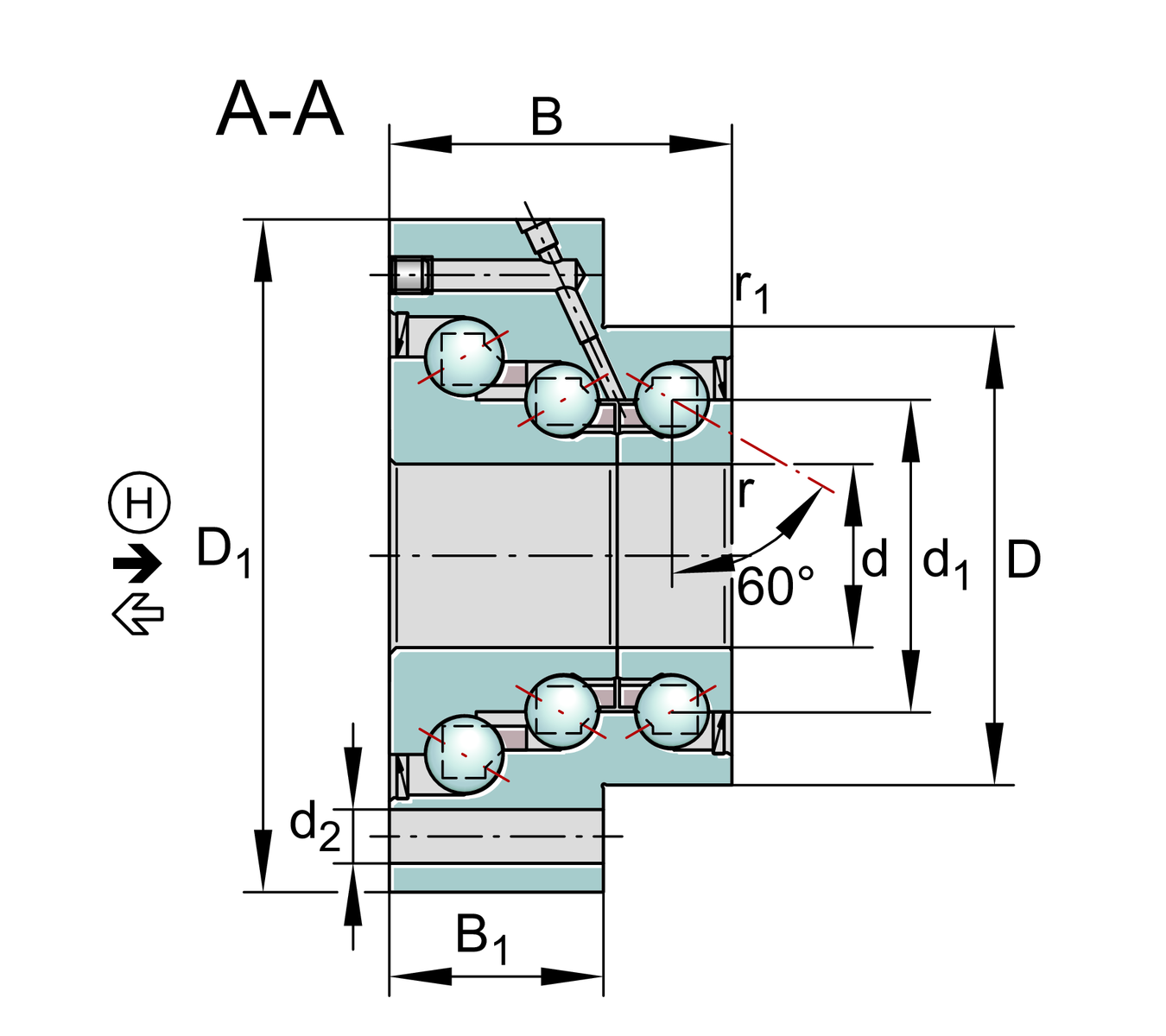

Dimensiuni principale și date de performanță

dDiametru interior30 mm
Toleranță superioară diametru interior0 mm
Toleranță inferioară diametru interior-0,01 mm
DDiametru exterior75 mm
Toleranță superioară diametru exterior0 mm
Toleranță inferioară diametru exterior-0,013 mm
BLățime56 mm
Lățime, toleranță superioară0 mm
Lățime, toleranță inferioară-0,25 mm
C aSarcină dinamică de bază, axială HL107.000 N
C aSarcină dinamică de bază, axială59.000 N
C 0aSarcină statică de bază, axială HL255.000 N
C 0aSarcină statică de bază, axială108.000 N
C uaLimită de sarcină la oboseală, axială HL6.600 N
C uaLimită de sarcină la oboseală, axială4.800 N
n G unsoareTurație limită pentru lubrifiere cu unsoare3.500 1/min
n ϑTurație admisă termic1.600 1/min
≈mMasă2,087 kg

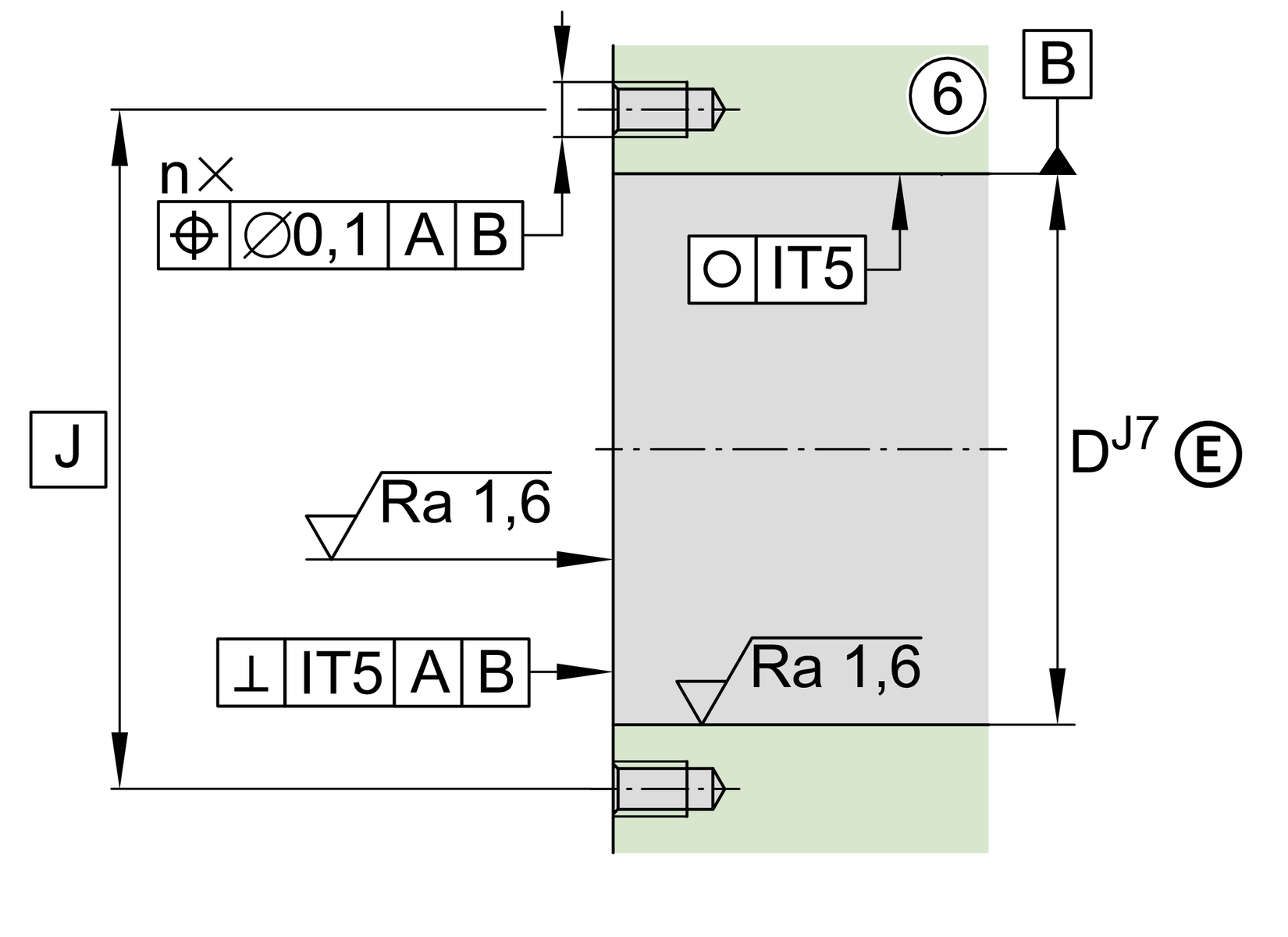

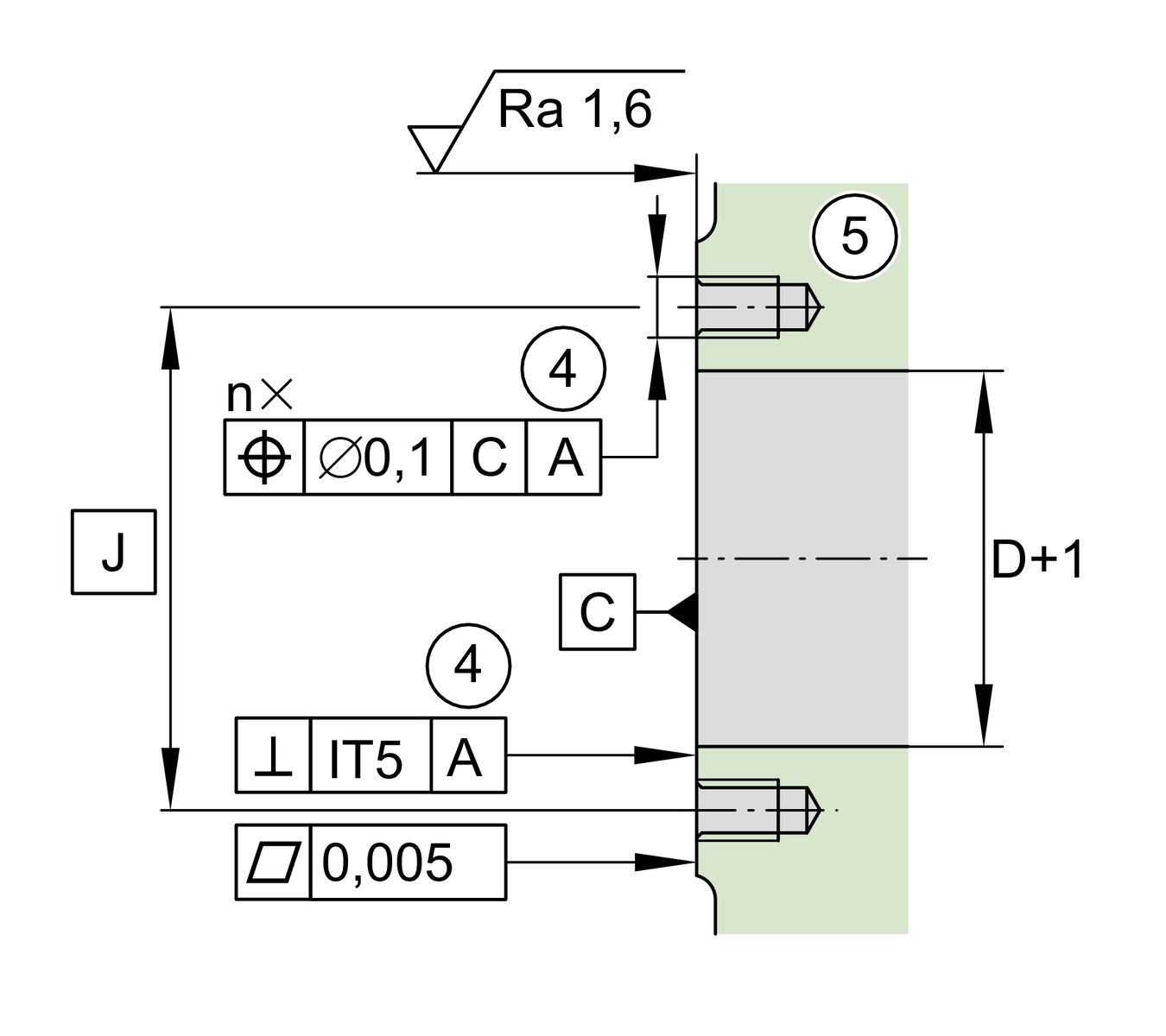

Dimensiuni de montaj

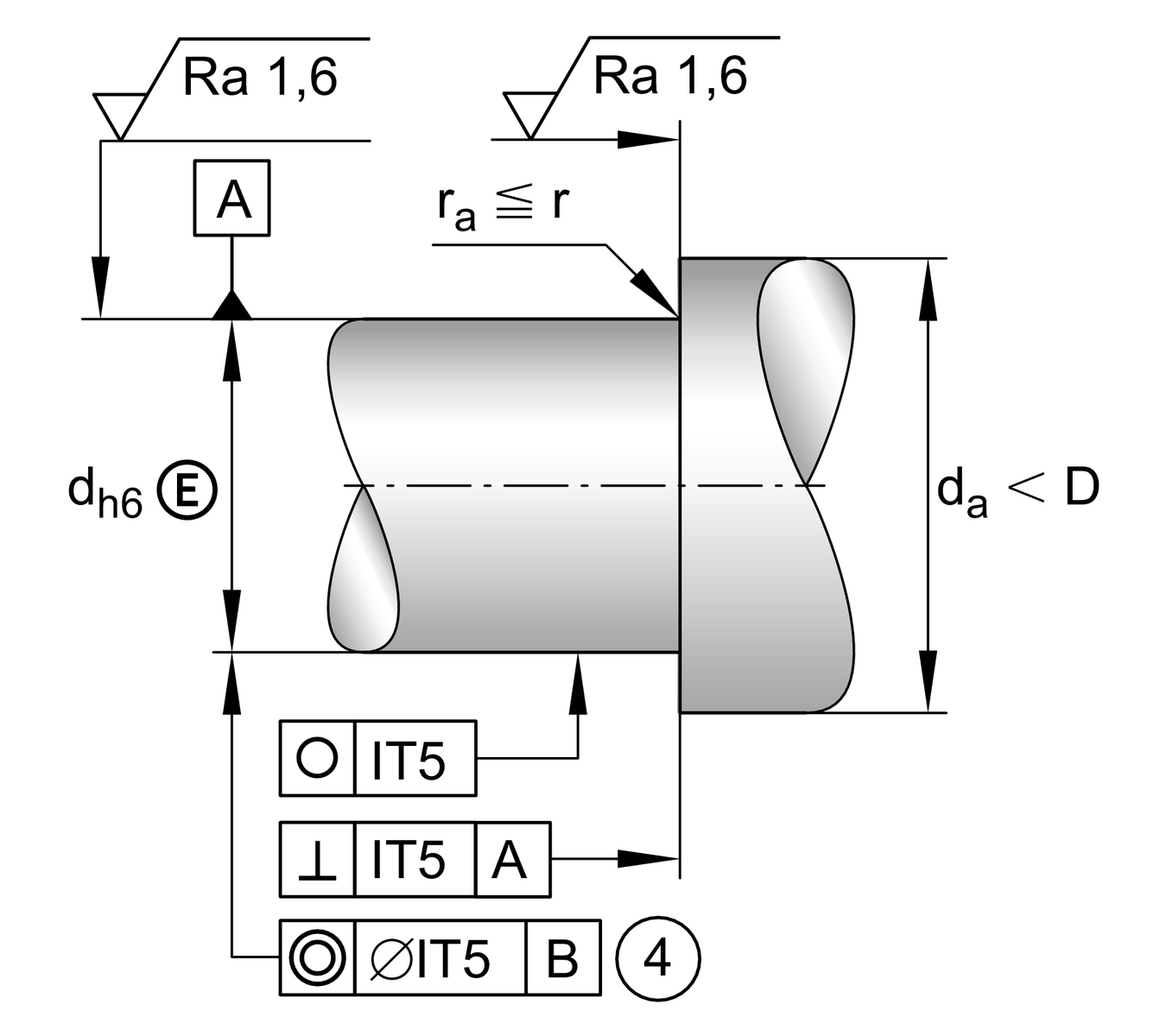

d a minDiametru minim al umărului arborelui47 mm
d a maxDiametru maxim al umărului arborelui64 mm
Șuruburi de fixare DIN EN ISO 4762 10.9 (neincluse)M8
nNumăr de șuruburi8

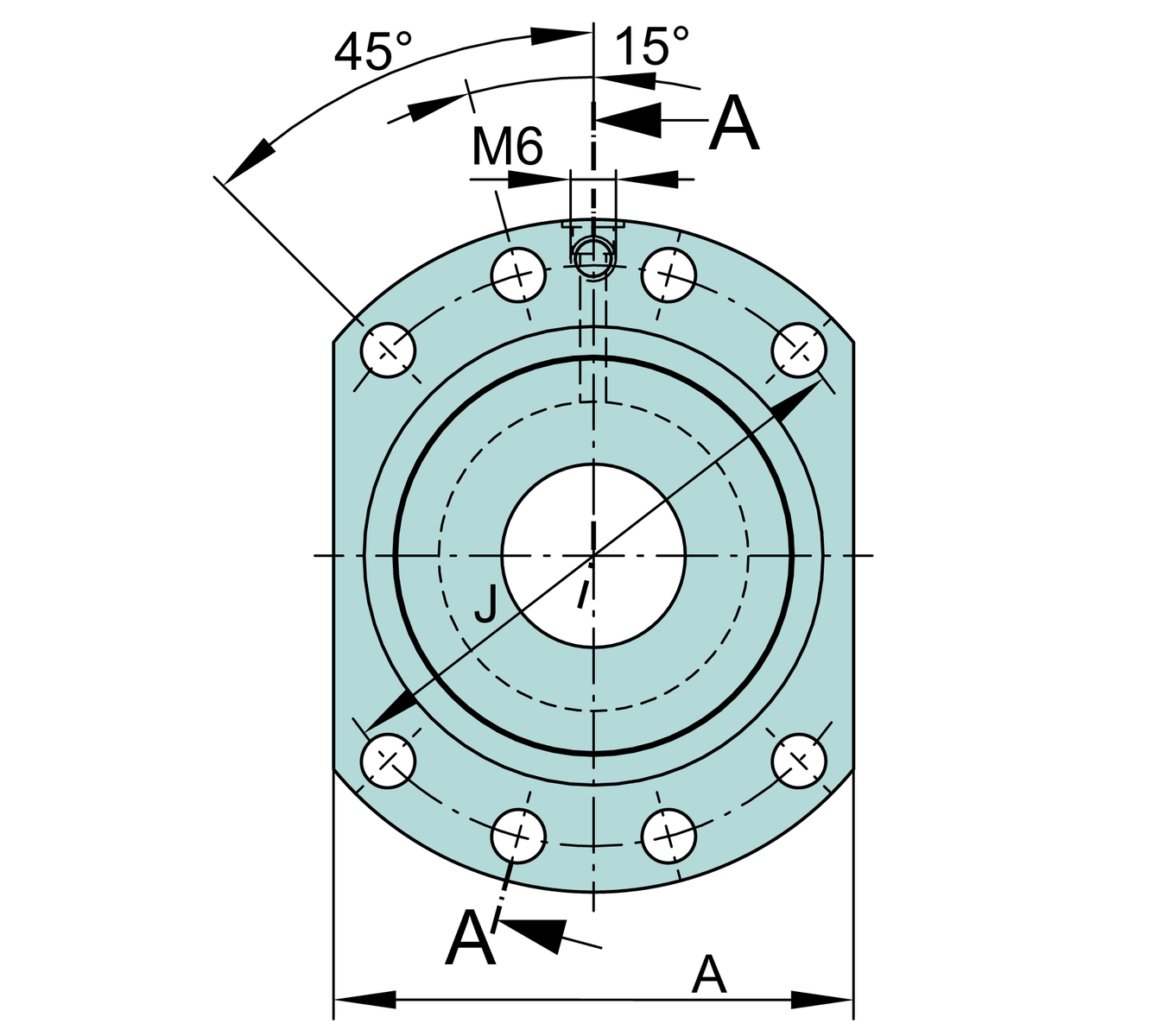

Dimensiuni detaliate

d 1Diametru bordură inel interior51 mm
D 1Diametru flanșă110 mm
r minDimensiune minimă a teșiturii0,3 mm
r 1 minDimensiune minimă a teșiturii 10,6 mm
B 1Grosime flanșă35 mm
d 2Diametru alezaj de fixare8,8 mm
JDiametru cerc de divizare (găuri)95 mm
ALățime flanșă85 mm

Domeniu de temperatură

T minTemperatură minimă de funcționare-30 °C
T maxTemperatură maximă de funcționare120 °C

Informații suplimentare

M RLMoment de frecare al rulmentului1,5 Nm
c aLRigiditate axială1.300 N/µm
c aLRigiditate axială (HL)1.600 N/µm
c kLTilting stiffness650 Nm/mrad
Bătaie axială5 µm
M mMoment de inerție masic3,23 kg*cm2

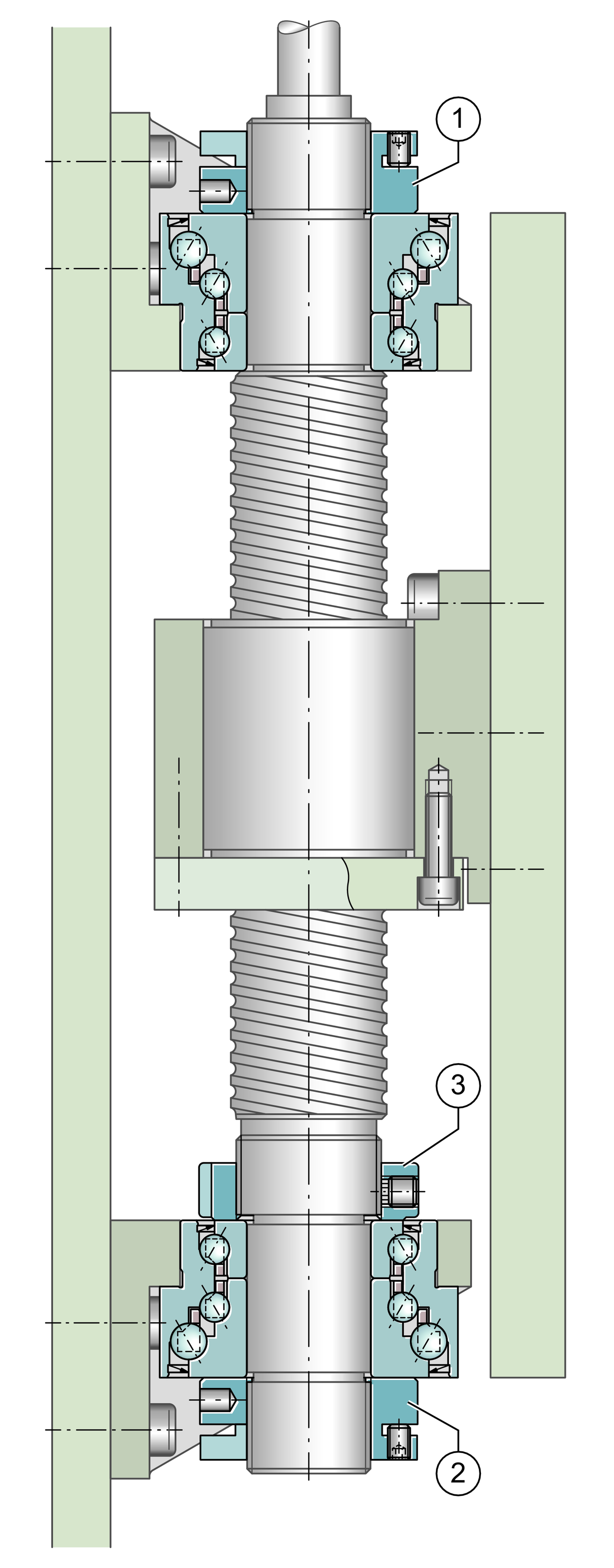

(3) rPiuliță de precizie INA recomandată pentru blocare radială 3ZM35
(1), (2) rPiuliță de precizie INA recomandată pentru blocare axială 1,2AM30/65
M ACuplu de strângere piuliță65 Nm
(1), (2) aForță axială necesară pentru piulița de blocare 120.500 N
