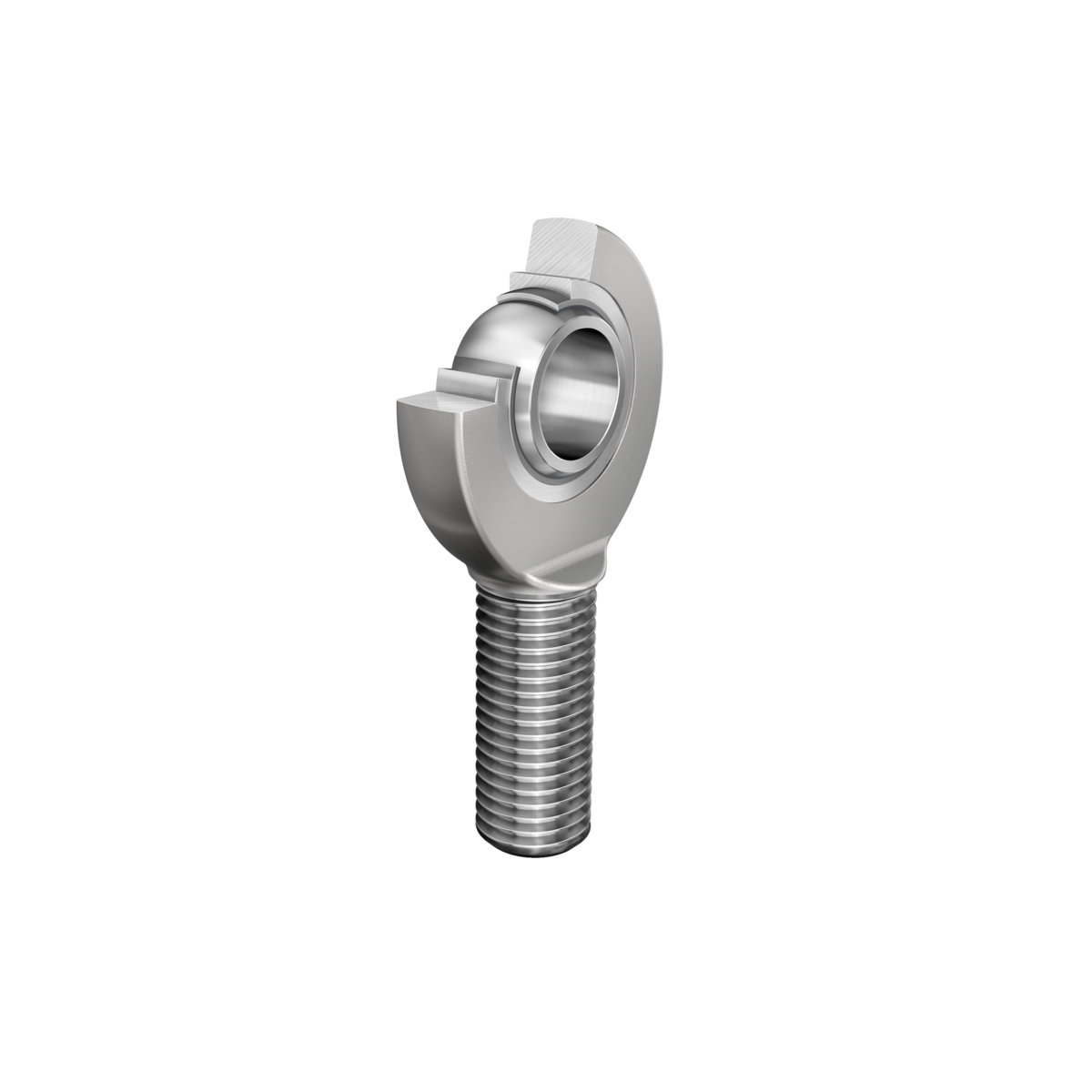

GAKL20-PW+INA
Date tehnice INA/Schaeffler
GAKL20-PW - Cap de bară
Cap de bară GAKL..-PW, external threads, fără întreținere
C r56.600 NSarcină dinamică de bază
C 0r45.600 NSarcină statică de bază
d20 mmDiametru interior rulment
D40 mmDiametru exterior rulment
B25 mmLățime inel interior
Sarcină radială
Lubrifiere pe durată de viață / fără întreținere
Neetanșat
Eroare unghiulară statică și nealiniere
Eroare unghiulară dinamică și nealinierePrezentare produs
| Cod produs | GAKL20-PW |
|---|---|
| Tip produs | Cap de bară |
| Marcă | INA |
| Număr material Schaeffler | 0066309440000 |
| Tip de bază | GAKL20-PW |
| Cod BearingX | GAKL20-PW |
| Masă | 0.376 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Clampable | Nut clampable | |
| Nipluri de ungere | Cannot be relubricated | |
| Slotted | Nu | |
| Pas filet | Filet pe stânga | |
| Întreținere | Întreținere free | |
| Tip etanșare | Fără | |
| Material sliding Layer | Sliding foil | |
| Mounting bolt | Filet exterior |
Dimensiuni principale și date de performanță
| d 2 | Diametru exterior ochi | 50 mm |
| C r | Sarcină dinamică de bază | 56.600 N |
| C 0r | Sarcină statică de bază | 45.600 N |
| d | Diametru interior rulment | 20 mm |
| D | Diametru exterior rulment | 40 mm |
| l 2 | Total length | 103 mm |
| B | Lățime inel interior | 25 mm |
| ≈m | Masă | 0,376 kg |

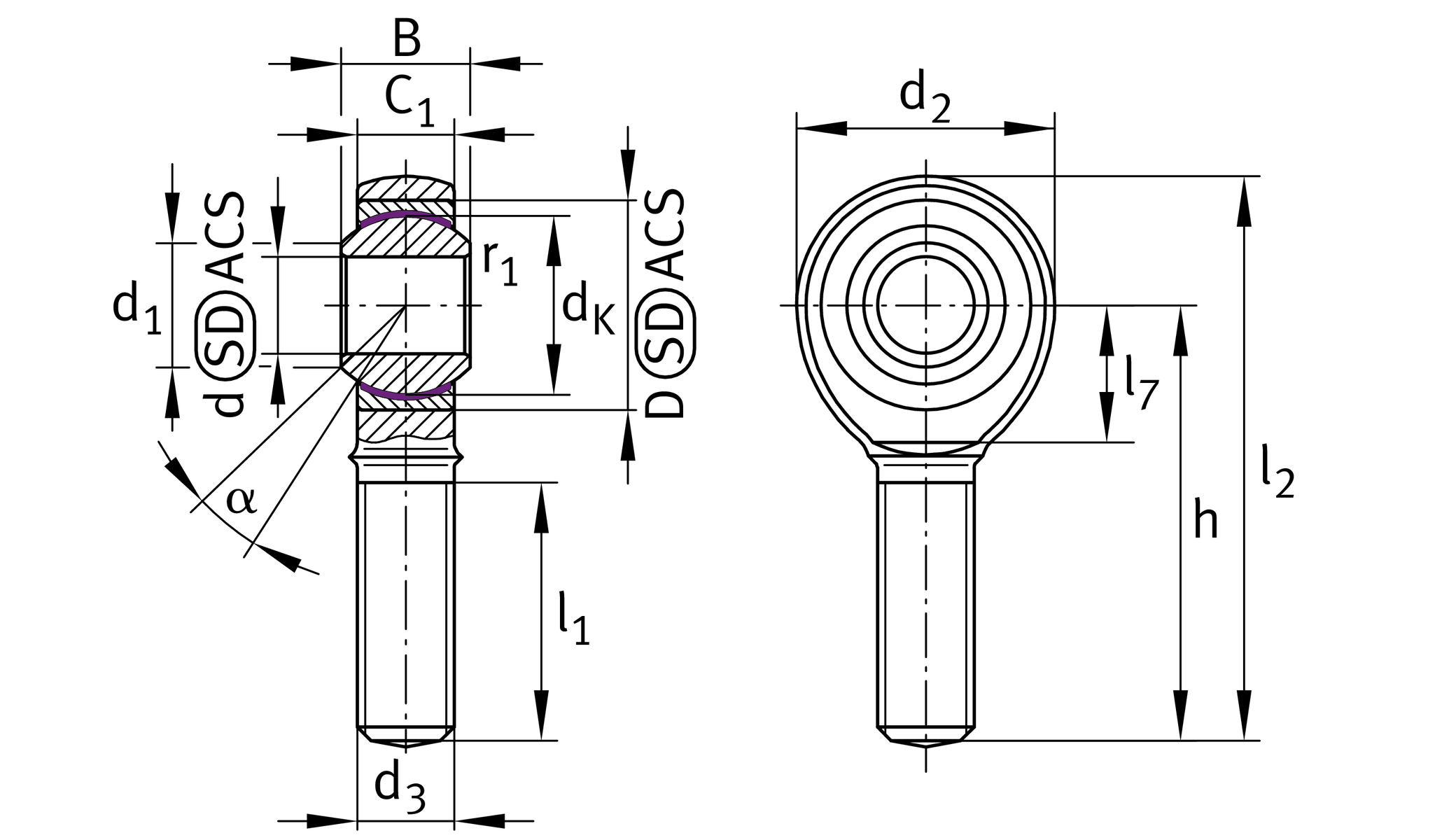

Dimensiuni detaliate
| d k | Diametru bilă | 34,925 mm |
| d 1 | Diametru flanșă exterioară inel interior | 24,3 mm |
| d 3 | Dimensiune filet | M20x1,5 |
| h | Lungime filet | 78 mm |
| C 1 | Lățime of the rod end | 18 mm |
| alpha | Tilt angle | 14 ° |
| l 1 | Lungime filet | 45 mm |
| l 7 | Lungimea suprafeței plane de la centrul alezajului rulmentului până la the shank | 26 mm |
| B UT | Lățime inel interior, toleranță inferioară | -0,12 mm |
| B OT | Lățime inel interior; upper tolerance | 0 mm |
| d T | Diametru interior_bearing_tolerance | H7 |
| d UT | Diametru interior, toleranță inferioară | 0 mm |
| d OT | Diametru interior rulment upper tolerance | 0,021 mm |
| G r | Radial clearance | 0 - 0,035 |
| G rmax | Joc radial maxim | 0,035 mm |
| G rmin | Joc radial minim | 0 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -50 °C |
| T max | Temperatură maximă de funcționare | 200 °C |
Dimensiuni de montaj
| r 1s | Smallest single dimensiunea fazei, inel interior | 0,3 mm |
