23044-BE-XL+FAG

Date tehnice FAG/Schaeffler

23044-BE-XL - Rulment oscilant cu role

Rulmenți oscilanți cu role 230..-E1, dimensiuni principale conform DIN 635-2

d220 mmDiametru interior

D340 mmDiametru exterior

B90 mmLățime

C r1.260.000 NSarcină dinamică de bază, radială

C 0r1.900.000 NSarcină statică de bază, radială

n G2.230 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

Rulment mare

eroare unghiulară statică și nealiniere

eroare unghiulară dinamică și nealiniere

Execuție	BE	Cu inel central cu buză liberă
Tip alezaj	Z	Cilindric
Colivie	JPB	Colivie din tablă de oțel
Joc radial intern	CN (Grupa N)	Joc intern normal
Relubrifiere	Standard

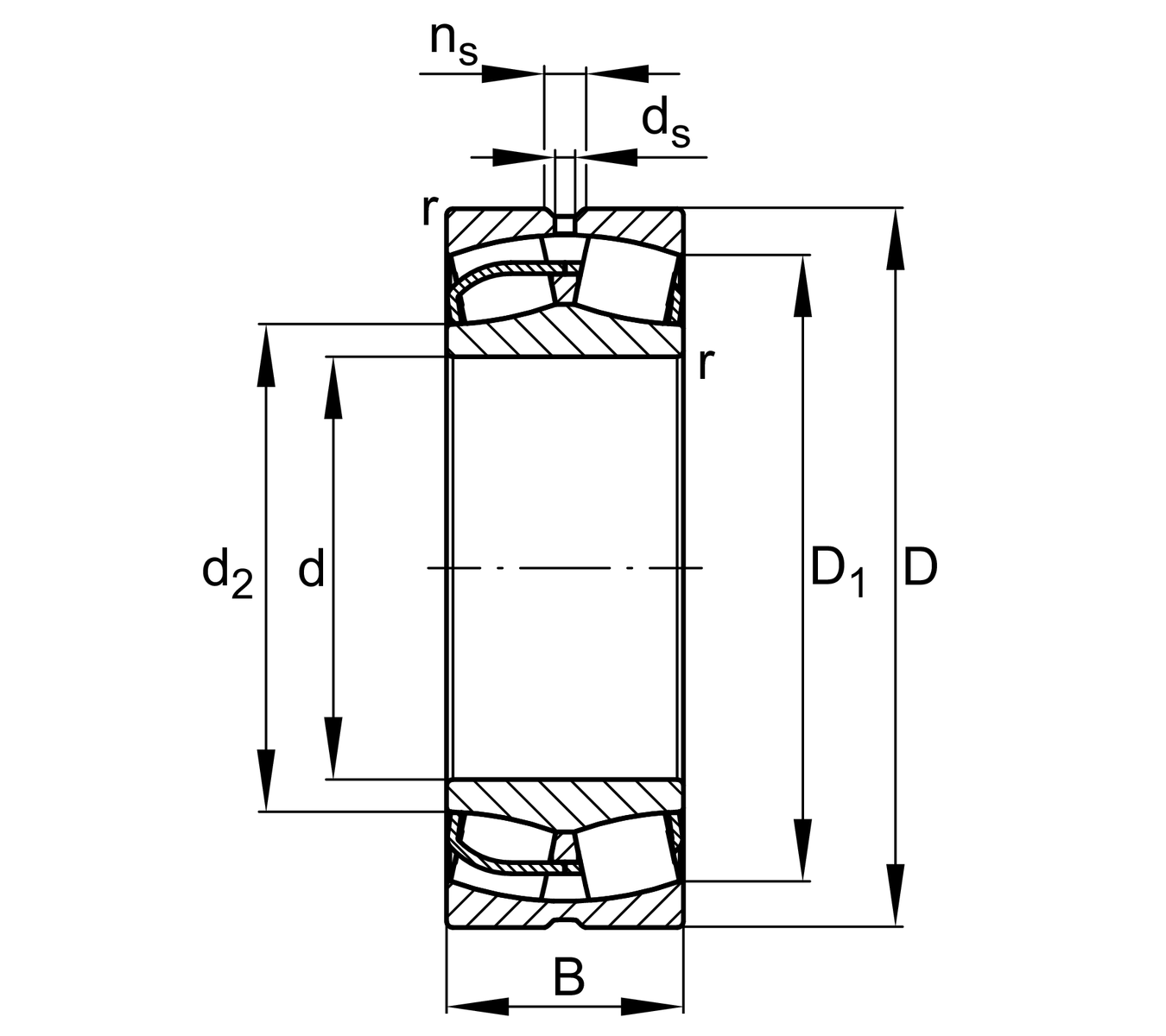

d	Diametru interior	220 mm
D	Diametru exterior	340 mm
B	Lățime	90 mm
C r	Sarcină dinamică de bază, radială	1.260.000 N
C 0r	Sarcină statică de bază, radială	1.900.000 N
C ur	limită de sarcină la oboseală, radială	182.000 N
n G	Turație limită	2.230 1/min
n ϑr	Turație de referință	1.450 1/min
≈m	Masă	29,245 kg

d a min	Diametrul minim al umărului arborelui	232,4 mm
D a max	Diametrul maxim al umărului carcasei	327,6 mm
r a max	Rază maximă a degajării	2,5 mm

r min	Dimensiune minimă teșitură	3 mm
D 1	Diametru alezaj inel exterior	304,5 mm
d 2	Diametru cale de rulare a inelului interior	248,8 mm
d s	Diametru orificiu de ungere	8 mm
n s	Lățime canal de ungere	15 mm

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	200 °C

e	Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y	0,24
Y 1	Factor de sarcină axială dinamică	2,81
Y 2	Factor de sarcină axială dinamică	4,19
Y 0	Factor de sarcină axială statică	2,75
