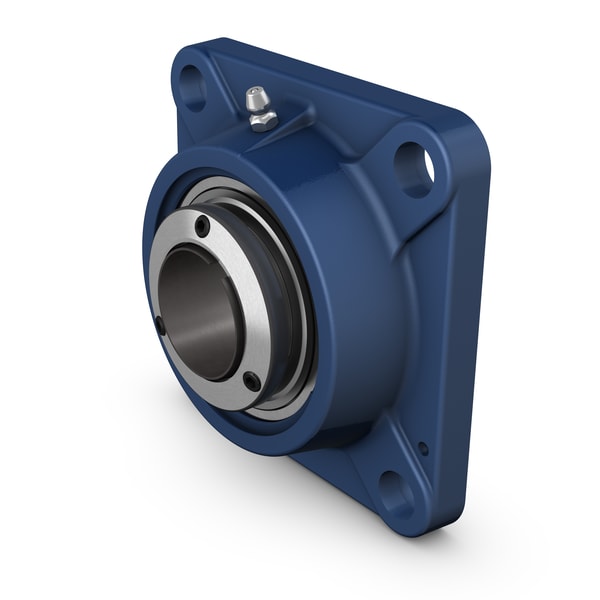

Fotografia produsului are caracter informativ
FY40-LF+SKF
Date tehnice produs
FY 40 LF - Unitate de rulment cu bilă cu flanșă pătrată cu blocare SKF ConCentra, carcasă din fontă, ISO
Unitate de rulment cu bilă cu flanșă pătrată cu blocare SKF ConCentra, carcasă din fontă, ISO Aceste unități de rulment cu bilă cu flanșă pătrată sunt conforme cu standardele ISO. Ele constau dintr-un rulment inserat, cu un inel interior extins și blocare SKF ConCentra, și sunt deosebit de potrivite pentru aplicații în care există viteze relativ mari și sarcini moderate, și unde vibrațiile, zgomotul redus și întreținerea minimă sunt parametrii operaționali cheie. Rulmentul este montat într-o carcasă din fontă, care poate fi fixată pe un perete sau cadru de mașină. Unitățile de rulment cu bilă pot acomoda o aliniere inițială moderată, dar de obicei nu permit deplasarea axială.
Diametru șurub de prindere12 mmDiametru șurub de prindere
Diametru ax40 mmDiametru ax
Lățimea totală a carcasei38.5 mmLățimea totală a carcasei
Lățime, total50.2 mmLățime, total
Distanța între găurile pentru șuruburi101.5 mmDistanța între găurile pentru șuruburi
Lățimea rulmentului, total43.1 mmLățimea rulmentului, total
Prezentare produs
| Cod produs | FY 40 LF |
|---|---|
| Tip produs | Unitate de rulment cu bilă cu flanșă pătrată cu blocare SKF ConCentra, carcasă din fontă, ISO |
| Marcă | SKF |
Dimensiuni
| Diametru șurub de prindere | Diametru șurub de prindere | 12 mm |
| Diametru ax | Diametru ax | 40 mm |
| Lățimea totală a carcasei | Lățimea totală a carcasei | 38.5 mm |
| Lățime, total | Lățime, total | 50.2 mm |
| Distanța între găurile pentru șuruburi | Distanța între găurile pentru șuruburi | 101.5 mm |
| Lățimea rulmentului, total | Lățimea rulmentului, total | 43.1 mm |
Performanță
| Capacitate de încărcare dinamică de bază | Capacitate de încărcare dinamică de bază | 30.7 kN |
| Capacitate de încărcare statică de bază | Capacitate de încărcare statică de bază | 19 kN |
| viteză limită | viteză limită | 4800 r/min |
Proprietăți
| Tip carcasă | Tip carcasă | Flanșată |
| Tip carcasă flanșată | Tip carcasă flanșată | Pătrată |
| Numărul de găuri pentru șuruburi pentru prindere | Numărul de găuri pentru șuruburi pentru prindere | 4 |
| Tipul găurii pentru șuruburi de prindere | Tipul găurii pentru șuruburi de prindere | Simplă |
| Caracteristică de reținere, inel interior | Caracteristică de reținere, inel interior | SKF ConCentra |
| Tip de găurire | Tip de găurire | Cilindric |
| Inel de etanșare din cauciuc | Inel de etanșare din cauciuc | Fără |
| Material, carcasă | Material, carcasă | Fontă |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare, rulment | Etanșare, rulment | Etanșare și flinger pe ambele părți |
| Tip de etanșare | Tip de etanșare | Contact, standard |
| Etanșare, unitate | Etanșare, unitate | Capac opțional |
| Lubrifiant | Lubrifiant | Grăsime |
| Găură de relubrifiere | Găură de relubrifiere | Cu |
| Fiting de grăsime | Fiting de grăsime | Cu |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 1.81 kg |
| Cod eClass | Cod eClass | 23-05-08-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni
| d | Diametru găurire | 40 mm |
| d1 | Diametrul exterior al inelului interior | ≈ 51.8 mm |
| d2 | Diametrul exterior al inelului de blocare | 62 mm |
| A | Lățimea carcasei | 38.5 mm |
| A1 | Lățimea flanșei | 14 mm |
| A3 | Adâncimea șanțului de centrare | 3.2 mm |
| A5 | Proeminența capacului | 26 mm |
| B | Lățimea inelului interior | 33.9 mm |
| B1 | Lățimea totală a rulmentului | 43.1 mm |
| Db1 | Diametrul extern superior | 98 mm |
| Db2 | Diametrul extern de bază | 106 mm |
| Dc | Diametrul șanțului de centrare al carcasei | 115.9 mm |
| J | Distanța între găurile pentru șuruburi | 101.5 mm |
| L | lungimea totală | 130 mm |
| N | Diametrul găurii pentru șurub de prindere | 14 mm |
| s1 | Distanța de la fața laterală a dispozitivului de blocare la centrul căii de rulare | 26.2 mm |
| T | Lățimea totală | 50.2 mm |
| RG | Filetul carcasei pentru fitingul de grăsime | 1/4-28 UNF |
| R1 | Poziția axială a filetului carcasei | 25.5 mm |
| DN | Diametrul sferei capului fitingului de grăsime | 6.5 mm |
| SWN | Dimensiunea cheii hexagonale pentru fitingul de grăsime | 7 mm |
| GN | Filetul fitingului de grăsime | 1/4-28 SAE-LT |
| J6 | Distanța pinilor de ghidare | 118 mm |
| J7 | Offset axial al pinilor de ghidare | 34 mm |
| N4 | Diametrul recomandat pentru pini de ghidare | 4 mm |
Date de calcul
| C | Capacitate de încărcare dinamică de bază | 30.7 kN |
| C0 | Capacitate de încărcare statică de bază | 19 kN |
| Pu | limită de încărcare din oboseală | 0.8 kN |
| viteză limită | viteză limită | 4800 r/min |
Informații de montaj
| G2 | Șurub de setare | M6 |
| Dimensiunea cheii hexagonale pentru șurubul de setare | Dimensiunea cheii hexagonale pentru șurubul de setare | 3.05 mm |
| Cuplul de strângere recomandat pentru șurubul de setare | Cuplul de strângere recomandat pentru șurubul de setare | 7.4 N·m N·m |
| G | Diametrul recomandat pentru șuruburile de prindere, mm | 12 mm |
| G | Diametrul recomandat pentru șuruburile de prindere, inch | 0.5 in in |
