DRS40100+INA
Date tehnice INA/Schaeffler
DRS40100 - Ansamblu suport etanșare
Ansambluri suport etanșare DRS, pentru ZARF, ZARF..-L, cu simering integrat pentru arbore rotativ
D100 mmDiametru exterior
d65 mmDiametru interior buză de etanșare de centrare
Prezentare produs
| Cod produs | DRS40100 |
|---|---|
| Tip produs | Ansamblu suport etanșare |
| Marcă | INA |
| Număr material Schaeffler | 0015062850000 |
| Tip de bază | DRS40100 |
| Masa | 0.469 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe

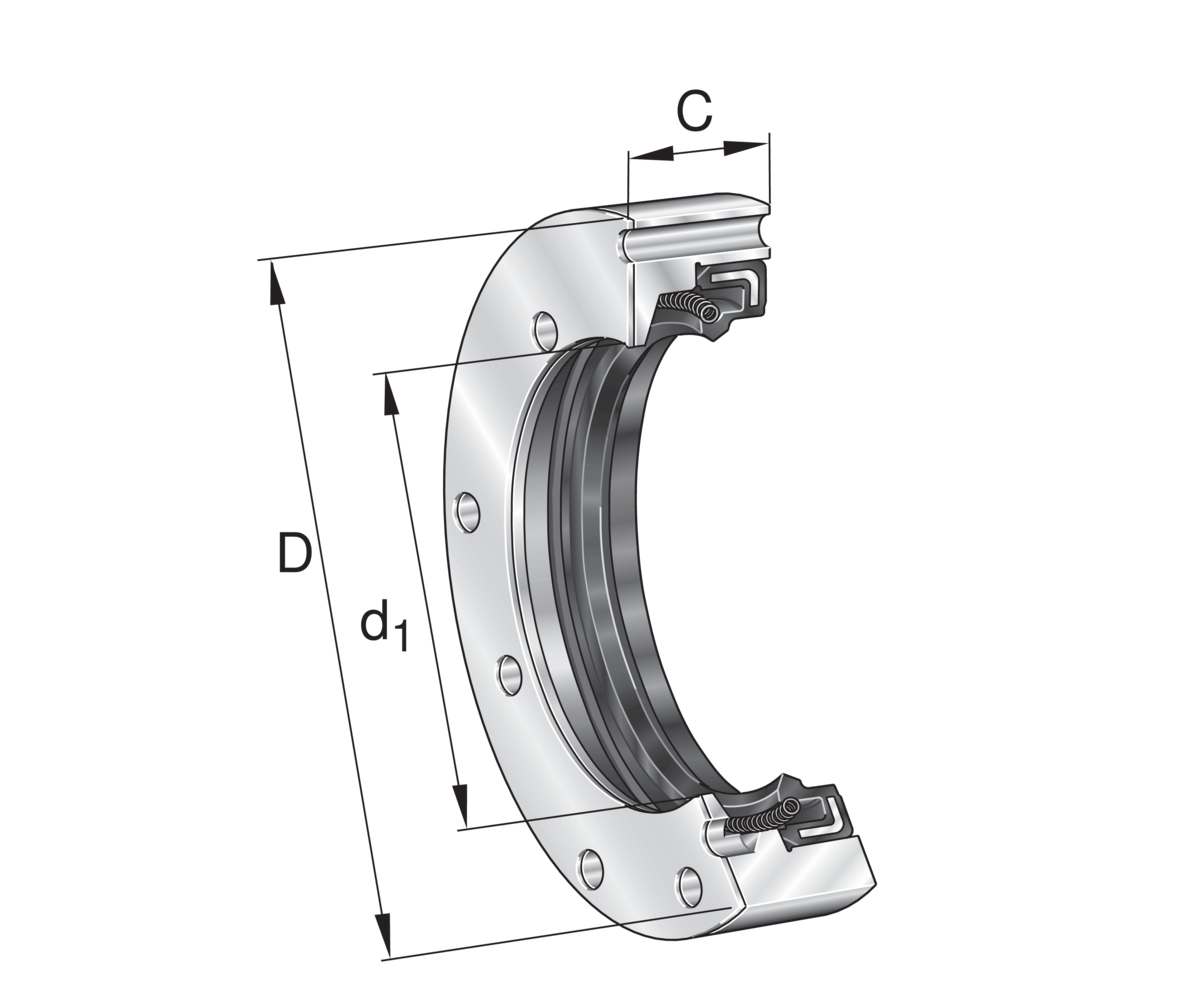

Dimensiuni principale și date de performanță
| d 1 | Diametru interior de centrare | 65 mm |
| D | Diametru exterior | 100 mm |
| C | Lățime wave carrier | 19 mm |
| ≈m | Masă | 0,469 kg |

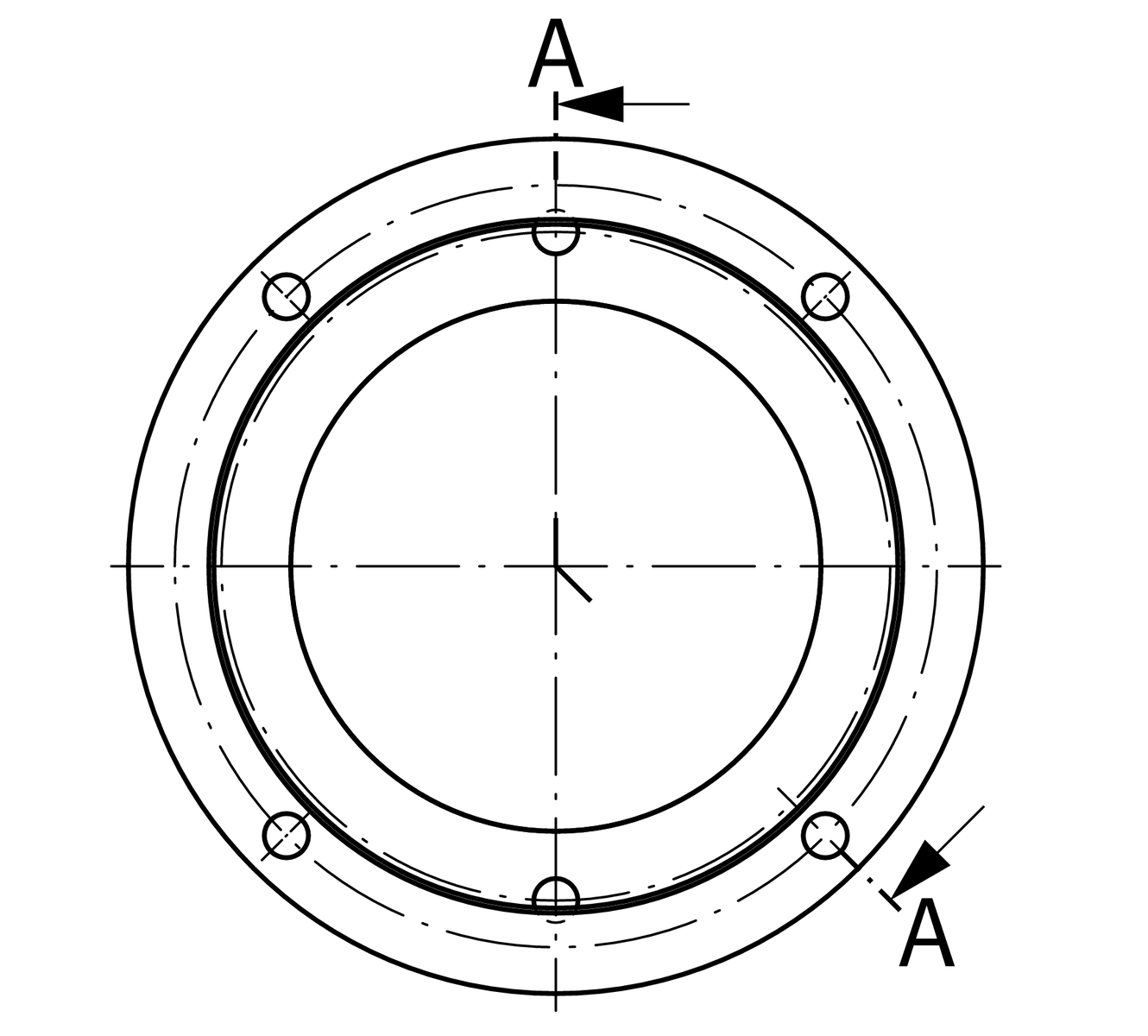

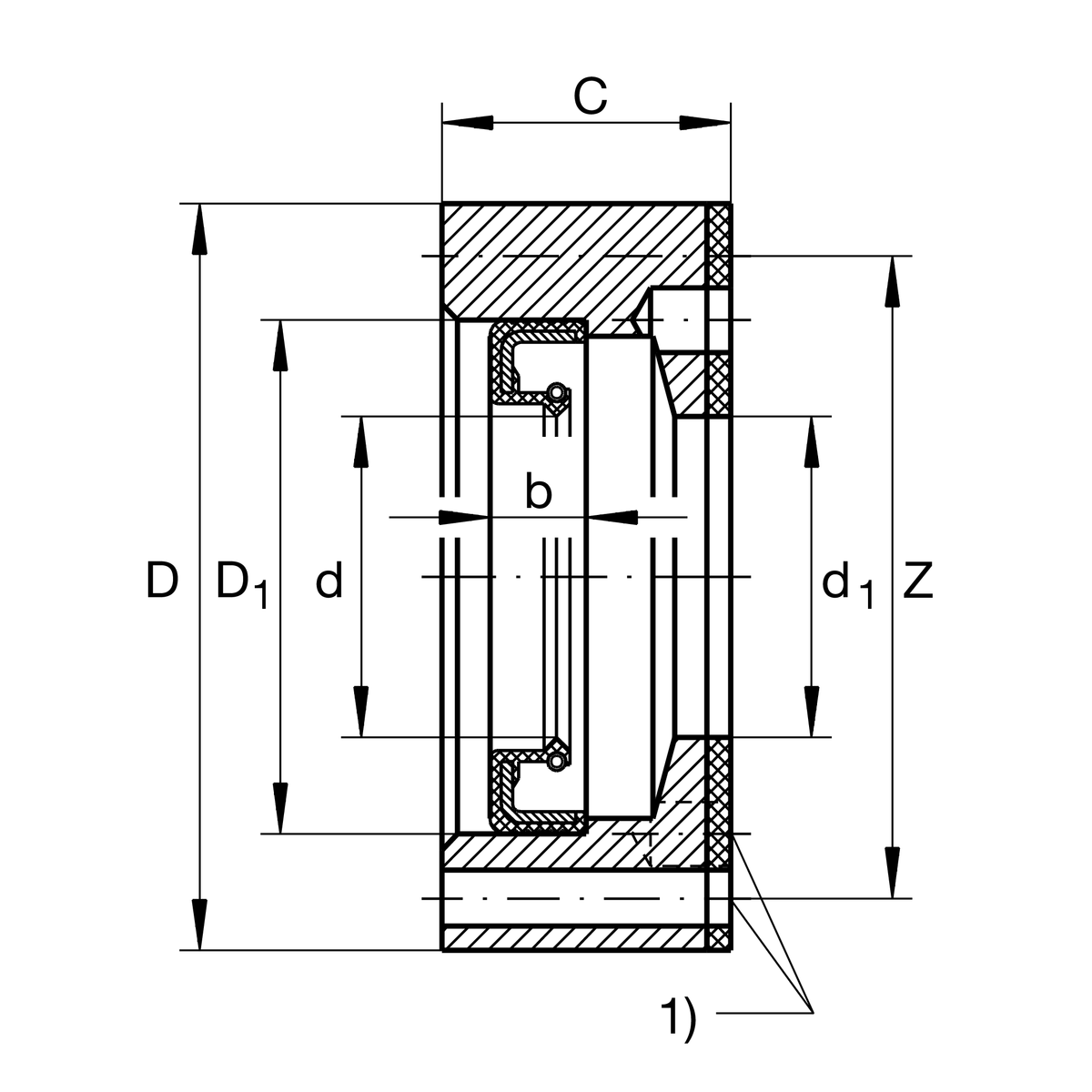

Dimensiuni detaliate
| Z | Diametru cerc de divizare (găuri) | 90 mm |
| d | Diametru interior buză de etanșare de centrare | 65 mm |
| D 1 | Diametru exterior etanșare | 80 mm |
| b | Lățime etanșare | 8 mm |
| Dimensiune șurub | M4X30 | |
| 1) | Număr de șuruburi | 4 |
Informații suplimentare
| Denumire rulment | ZARF40100(-L)-TV |
