UC209+FAG

Date tehnice FAG/Schaeffler

UC209 - Rulment cu bilă radială de inserție

Rulmenți cu bilă radială UC, inel exterior sferic, poziționare prin șuruburi de fixare, etanșări RSR pe ambele părți

d45 mmDiametru de găurire

B49,2 mmLățime

C 0r20.400 NCapacitate de încărcare statică de bază, radială

C r34.500 NCapacitate de încărcare dinamică de bază, radială

încărcare radială

încărcare axială într-o direcție

încărcare axială în două direcții

lubrifiere pe viață, fără întreținere

lubrifiere cu grasă

etanșat pe ambele părți

eroare unghiulară statică și nealiniere

Cod produs	UC209
Tip produs	Rulment cu bilă radială de inserție
Marcă	FAG
Număr material Schaeffler	0693714150000
Tip de bază	UC209
Cod BearingX	UC209
Masa	0.697 kg
CAD disponibil	Da
Date de calcul disponibile	Da

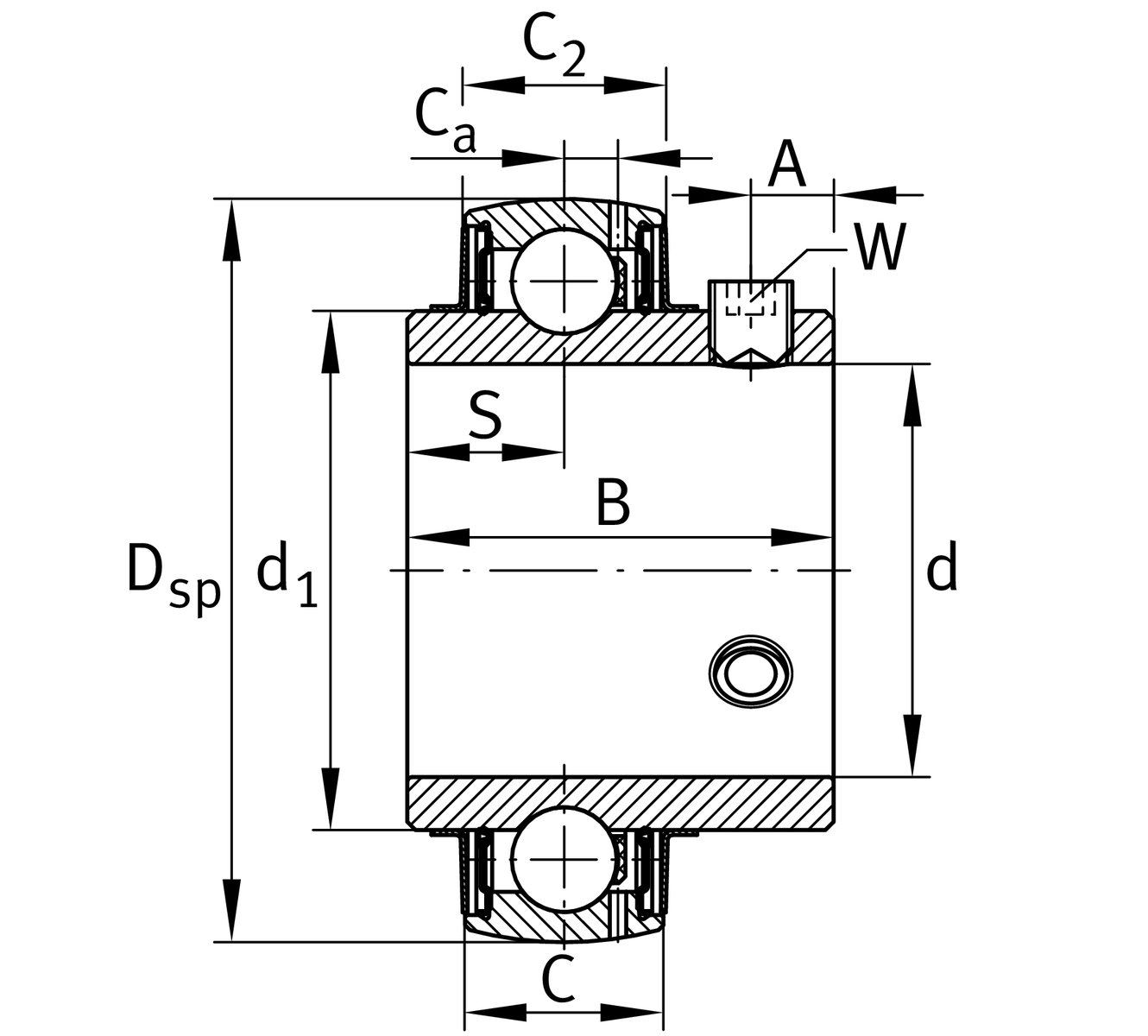

d	Diametru de găurire	45 mm
D SP	Diametru exterior	85 mm
B	Lățime	49,2 mm
C 0r	Capacitate de încărcare statică de bază, radială	20.400 N
C ur	Limită de încărcare din oboseală, radială	1.060 N
C r	Capacitate de încărcare dinamică de bază, radială	34.500 N
≈m	Greutate netă produs	0,697 kg

C	Lățime, inel exterior	22 mm
C 2	Lățimea totală de etanșare	22,6 mm
S	Distanța căii de rulare	19 mm
d 1	Diametru nervură inel interior	57,91 mm
C a	Distanța până la gaura de lubrifiere	6,3 mm
A	Distanța filet	8 mm
W	Lățimea platourilor	4 mm

T min	Temperatura de operare min.	-20 °C
T max	Temperatura de operare max.	100 °C

f 0

Factor de calcul

14,1
