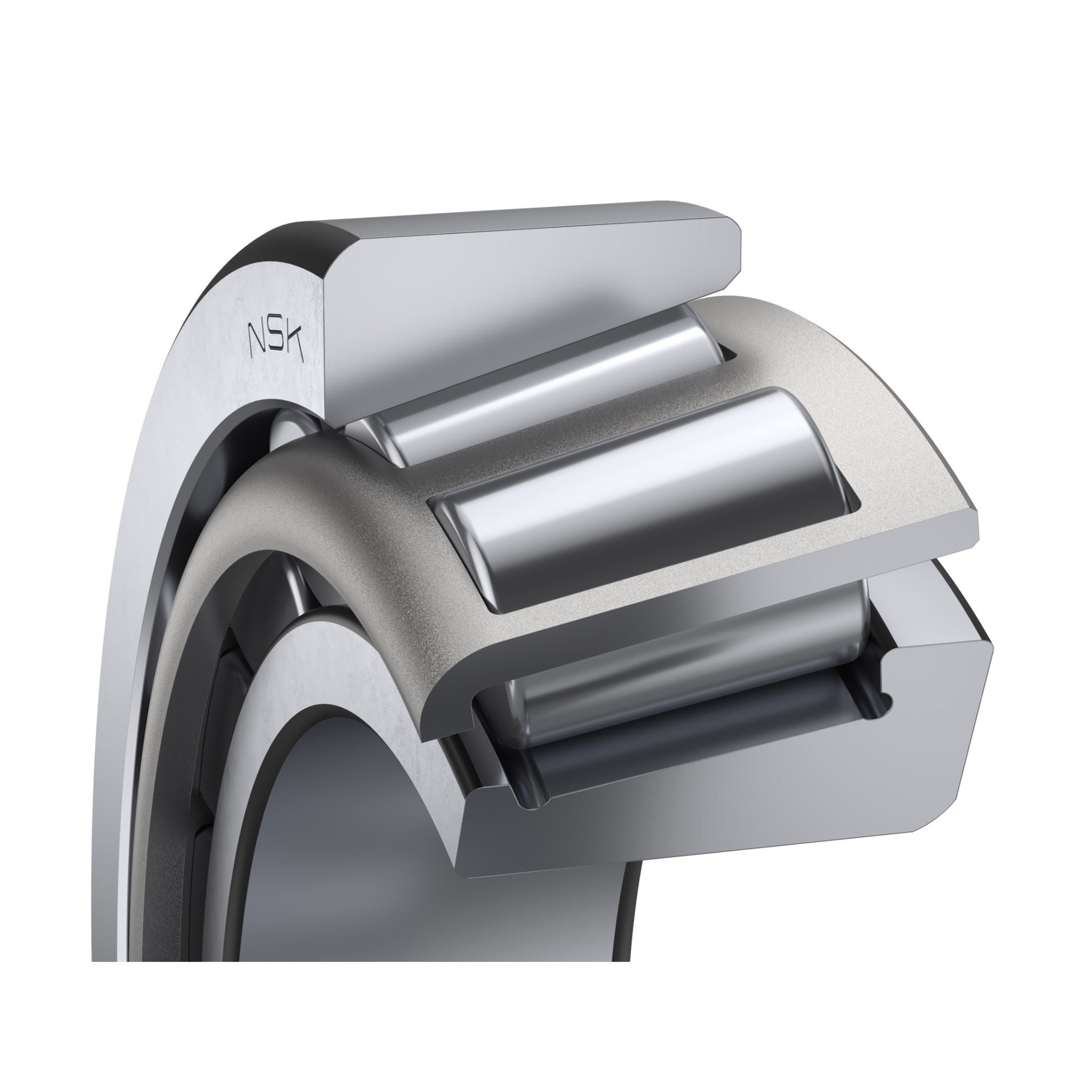

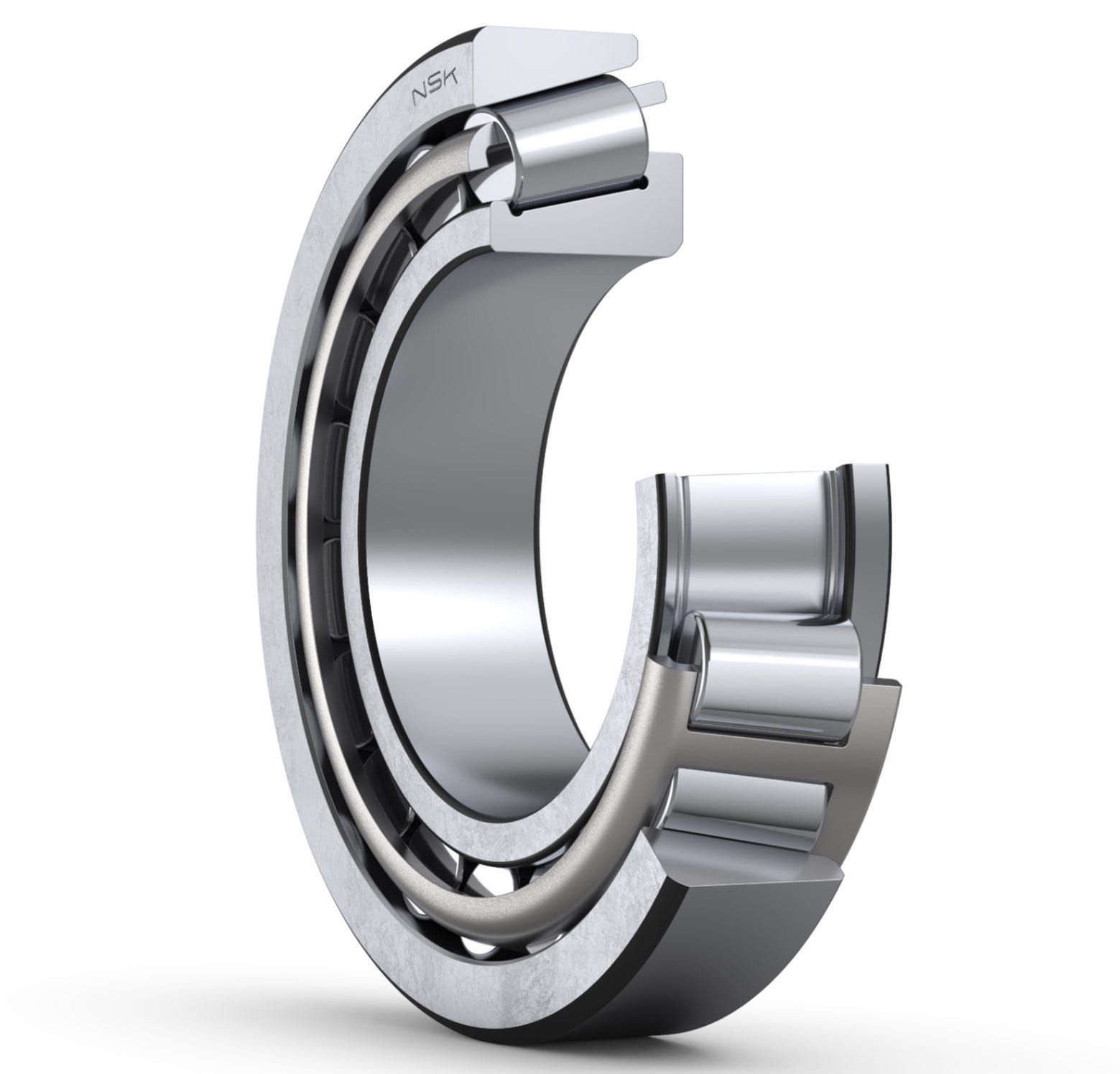

Fotografia produsului are caracter informativ

HR32022-XJ+NSK

Date tehnice NSK

HR32022XJ - NSK rulment

HR32022XJ NSK rulment

d110 mmDiametru interior

D170 mmDiametru exterior

B38 mmLățime inel interior

C r290000 NSarcină dinamică de bază

C 0r390000 NSarcină statică de bază

unsoare2000 min^-1Lubrifiere cu vaselină

Ulei (baie de ulei)2600 min^-1Lubrifiere cu ulei

(aprox.)3.09 kg(aprox.)

HR32022XJ

ISO

ISO355 serie dimensională aprox.

4DC

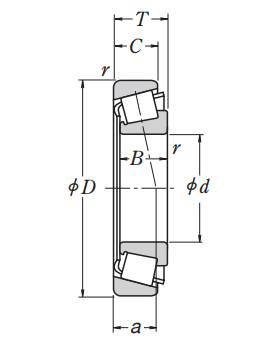

d	Diametru interior	110 mm
D	Diametru exterior	170 mm
T	Lățime totală	38 mm
B	Lățime inel interior	38 mm
C	Lățime inel exterior	29 mm
Cup r (min.)	Dimensiune fază inel exterior (Cup)	2 mm
Cone r (min.)	Dimensiune fază inel interior (Cone)	2.5 mm

C r	Sarcină dinamică de bază	290000 N
C 0r	Sarcină statică de bază	390000 N

unsoare	Lubrifiere cu vaselină	2000 min^-1
Ulei (baie de ulei)	Lubrifiere cu ulei	2600 min^-1

Centru de încărcare efectiv

35.9 mm

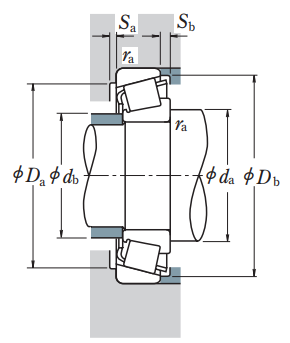

da (min.)	Diametru de sprijin al arborelui	125 mm
Db (min.)	Diametru carcasă sprijin	163 mm
Da (min.)	Diametru carcasă sprijin	153 mm
Da (max.)	Diametru carcasă sprijin	160 mm
Sa	Lățimea minimă a spațiului necesar în carcasă pe fața laterală mare	7 mm
Sb	Lățimea minimă a spațiului necesar în carcasă pe fața laterală mică	9 mm
db (max.)	Diametru de sprijin al arborelui	121 mm
ra (max.)	Raza de fillet al arborelui sau carcasei inelului interior	2 mm
ra (max.)	Raza de fillet al arborelui sau carcasei inelului exterior	2 mm

(aprox.)

3.09 kg
