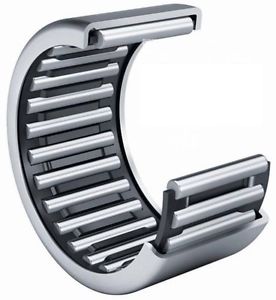

Fotografia produsului are caracter informativ
ZARF2575-L-TV-A+INA
Rulment combinat cu ace/axial cu role cilindrice · INA · 25×75×10 mm
Alternative cu aceleași dimensiuni 25×75×10 mm
ZARF2575-L-TV - Rulment combinat cu ace/axial cu role cilindrice
Rulmenți combinați cu ace/axiali cu role cilindrice ZARF..-L, cu acțiune în ambele sensuri, for screw mounting, long shaft locating washer
d25 mmDiametru interior
D75 mmDiametru exterior
C r22.600 NSarcină dinamică de bază, radială
C 0r36.000 NSarcină statică de bază, radială
B10 mmLățime, wave washer
Prezentare produs
| Cod produs | ZARF2575-L-TV |
|---|---|
| Tip produs | Rulment combinat cu ace/axial cu role cilindrice |
| Marca | INA |
| Numar material Schaeffler | 0016821640000 |
| Tip de baza | ZARF2575 |
| Masa | 0.763 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Varianta tehnica si sufixe
| Colivie | TV | Colivie din plastic PA66 |
| Locating Feature, bearing inel exterior | L | Stepped shaft locating washer extended on one side |
Dimensiuni principale și date de performanță
| d | Diametru interior | 25 mm |
| D | Diametru exterior | 75 mm |
| H | Hight | 65 mm |
| C a | Sarcină dinamică de bază, axială | 35.500 N |
| C 0a | Sarcină statică de bază, axială | 86.000 N |
| C r | Sarcină dinamică de bază, radială | 22.600 N |
| C 0r | Sarcină statică de bază, radială | 36.000 N |
| C ua | Limită de sarcină la oboseală, axială | 7.300 N |
| C ur | Limită de sarcină la oboseală, radială | 5.200 N |
| n G Oil | Turație limită pentru lubrifiere cu ulei | 6.000 1/min |
| n G Grease | Turație limită pentru lubrifiere cu unsoare | 1.900 1/min |
| M RL | Moment de frecare al rulmentului | 0,55 Nm |
| ≈m | Masă | 0,763 kg |
Dimensiuni de montaj
| D a max | Diametru maxim al umărului carcasei | 48 mm |
| d a min | Diametru minim al umărului arborelui | 34 mm |
| t 1 | Position bore in the housing | 0,1 mm |
Dimensiuni detaliate
| H 1 | Înălțime inel exterior over wave washer | 48 mm |
| C | Lățime inel exterior | 18 mm |
| C 1 | Distanță până la orificiul de ungere | 10 mm |
| D 1 | Diametru bordură șaibă arbore | 47 mm |
| D 2 | Heeldiameter wave washer long | 36 mm |
| D 3 | Diametru exterior wave washer long | 45 mm |
| B | Lățime, wave washer | 10 mm |
| B 1 | Lățime wave washer long | 25 mm |
| B 2 | Lățime heel wave washer long | 12 mm |
| r min | Dimensiune minimă a teșiturii | 0,3 mm |
| r 1 min | Dimensiune minimă a teșiturii | 0,6 mm |
| d 1 | Diametru orificiu de ungere | 3,2 mm |
| J | Diametru cerc de divizare (găuri) | 58 mm |
| n | Număr de orificii de înșurubare | 8 |
| n x t | Split | 45 ° |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
Informații suplimentare
| c aL | Rigiditate axială | 1.900 N/µm |
| c kL | Tilting stiffness | 350 Nm/mrad |
| M m | Moment de inerție masic | 1,15 kg*cm2 |
| Bătaie axială | 1 µm | |
| radial | Piuliță de precizie INA recomandată pentru blocare radială (not included) | ZMA25/45 |
| axial | Piuliță de blocare 2 | AM25 |
| M A | Tightening torque nut | 25 Nm |
| Preîncărcare force axial | 9.745 N | |
| Inel de etanșare | 36X47X7 | |
| Screw size | M6 | |
| n a | Number of screws | 8 |
| na x ta | Division (screwing holes) | 45 ° |
