GIL8-DO+INA
Date tehnice INA/Schaeffler
GIL8-DO - Cap de bară
Cap de bară cu filet interior, filet pe stânga, cu întreținere necesară, suprafață de alunecare: oțel/oțel, DIN ISO 12240-4, serie dimensională E, tip F, execuție deschisă
d8 mmDiametru interior rulment
D16 mmDiametru exterior rulment
B8 mmLățime inel interior
C r7.180 NSarcină dinamică de bază, radială
C 0r16.000 NSarcină statică de bază, radială
Sarcină radială
Lubrifiere cu unsoare
Neetanșat
Eroare unghiulară statică și nealiniere
Eroare unghiulară dinamică și nealinierePrezentare produs
| Cod produs | GIL8-DO |
|---|---|
| Tip produs | Cap de bară |
| Marcă | INA |
| Număr material Schaeffler | 0066306690000 |
| Tip de bază | GIL8-DO |
| Cod BearingX | GIL8-DO |
| Masa | 38.256 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Clampable | Nut clampable | |
| Întreținere | Întreținere required | |
| Niplu de ungere | Cannot be relubricated | |
| Slotted | Nu | |
| Pas filet | Filet pe stânga | |
| Tip etanșare | Fără | |
| Joc radial intern | CN (Grupa N) | Joc intern normal |
| Mounting | Filet interior |
Dimensiuni principale și date de performanță
| d | Diametru interior rulment | 8 mm |
| D | Diametru exterior rulment | 16 mm |
| B | Lățime inel interior | 8 mm |
| C r | Sarcină dinamică de bază, radială | 7.180 N |
| C 0r | Sarcină statică de bază, radială | 16.000 N |
| G r | Joc radial | 0,023 - 0,068 |
| ≈m | Masă | 38,256 g |

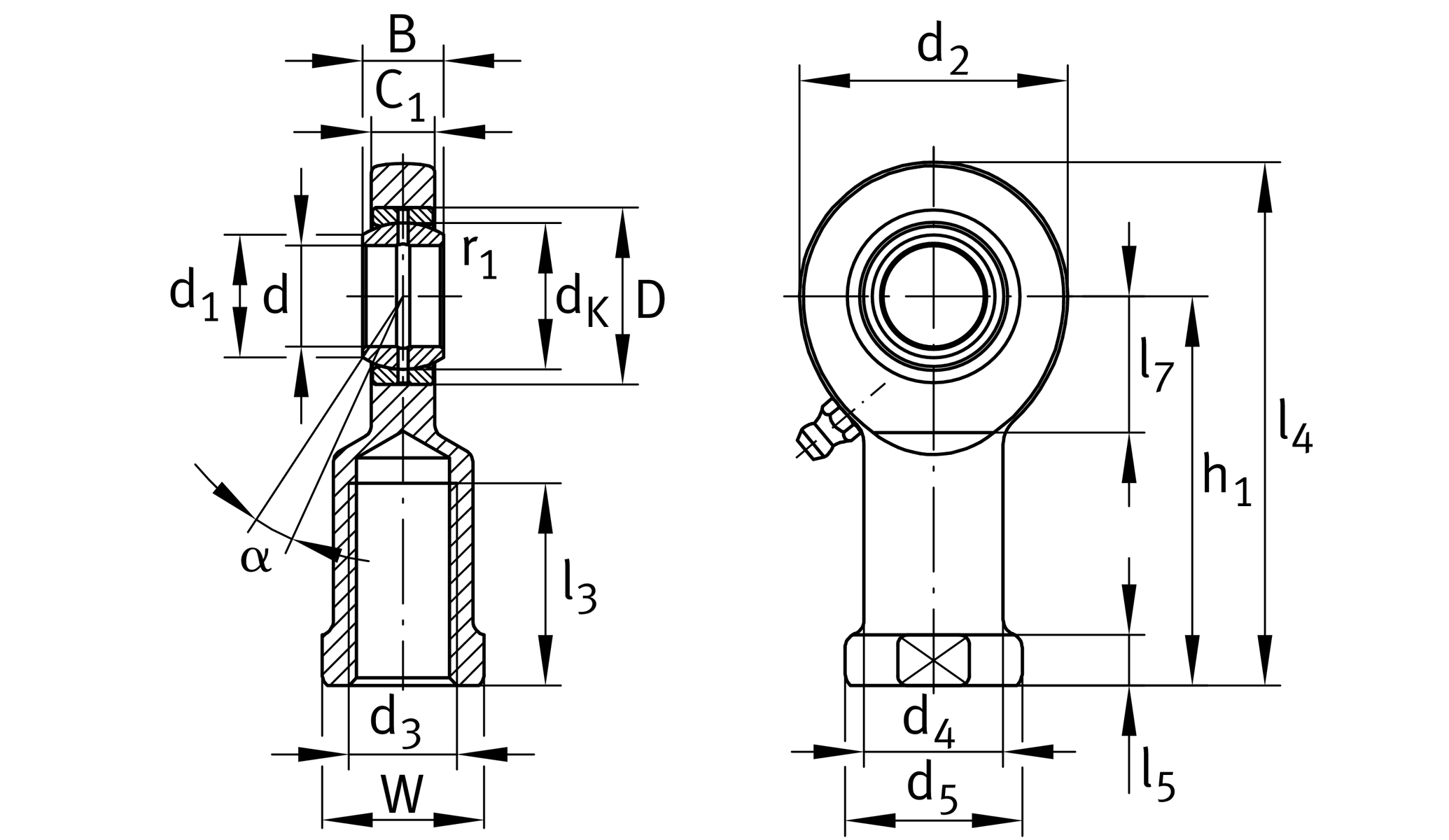

Dimensiuni detaliate
| d K | Diametru bilă | 13 mm |
| d 1 | Diametru flanșă exterioară inel interior | 10,2 mm |
| d 2 | Diametru exterior ochi | 24 mm |
| d 3 | Dimensiune filet | M8 |
| d 4 | Diametru tijă | 12,5 mm |
| h 1 | Shank Length Filet interior head | 36 mm |
| C 1 | Lățime of the rod end | 6 mm |
| α | Tilt angle | 15 ° |
| l 3 | Lungime filet Filet interior | 15 mm |
| l 4 | Lungime totală cap cu filet interior | 48 mm |
| l 5 | Length rod end shank | 5 mm |
| l 7 | Distanță găurire față de începutul arborelui | 14 mm |
| d 5 | Diametru tijă, large | 16 mm |
| r 1smin | Edge Spacing | 0,3 mm |
| W | Lățime Across Flat | 14 mm |
| d OT | Diametru interior rulment, toleranță superioară | 0 mm |
| d UT | Diametru interior rulment, toleranță inferioară | -0,008 mm |
| B OT | Lățime inel interior, toleranță superioară | 0 mm |
| B UT | Lățime inel interior, toleranță inferioară | -0,12 mm |
| G rmax | Joc radial maxim | 0,068 mm |
| G rmin | Joc radial minim | 0,023 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -50 °C |
| T max | Temperatură maximă de funcționare | 200 °C |
