UCFC209-J7+FAG
Date tehnice FAG/Schaeffler
UCFC209 - Unitate de lagăr cu flanșă
Unitate de lagăr cu flanșă UCFC
d45 mmDiametru interior
C r34.500 NSarcină dinamică de bază, radială
C 0r20.400 NSarcină statică de bază, radială
B49,2 mmLățime
Prezentare produs
| Cod produs | UCFC209 |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marca | FAG |
| Numar material Schaeffler | 0822377940000 |
| Tip de baza | UCFC209 |
| Cod BearingX | UCFC209-J7 |
| Masa | 2.774 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Varianta tehnica si sufixe
| Material | GG | Fontă cenușie |
Dimensiuni principale și date de performanță
| d | Diametru interior | 45 mm |
| H | Înălțime flanșă | 160 mm |
| U | Înălțime totală unitate | 40,2 mm |
| C r | Sarcină dinamică de bază, radială | 34.500 N |
| C 0r | Sarcină statică de bază, radială | 20.400 N |
| C ur | Limită de sarcină la oboseală, radială | 1.060 N |
| ≈m | Masă | 2,774 kg |

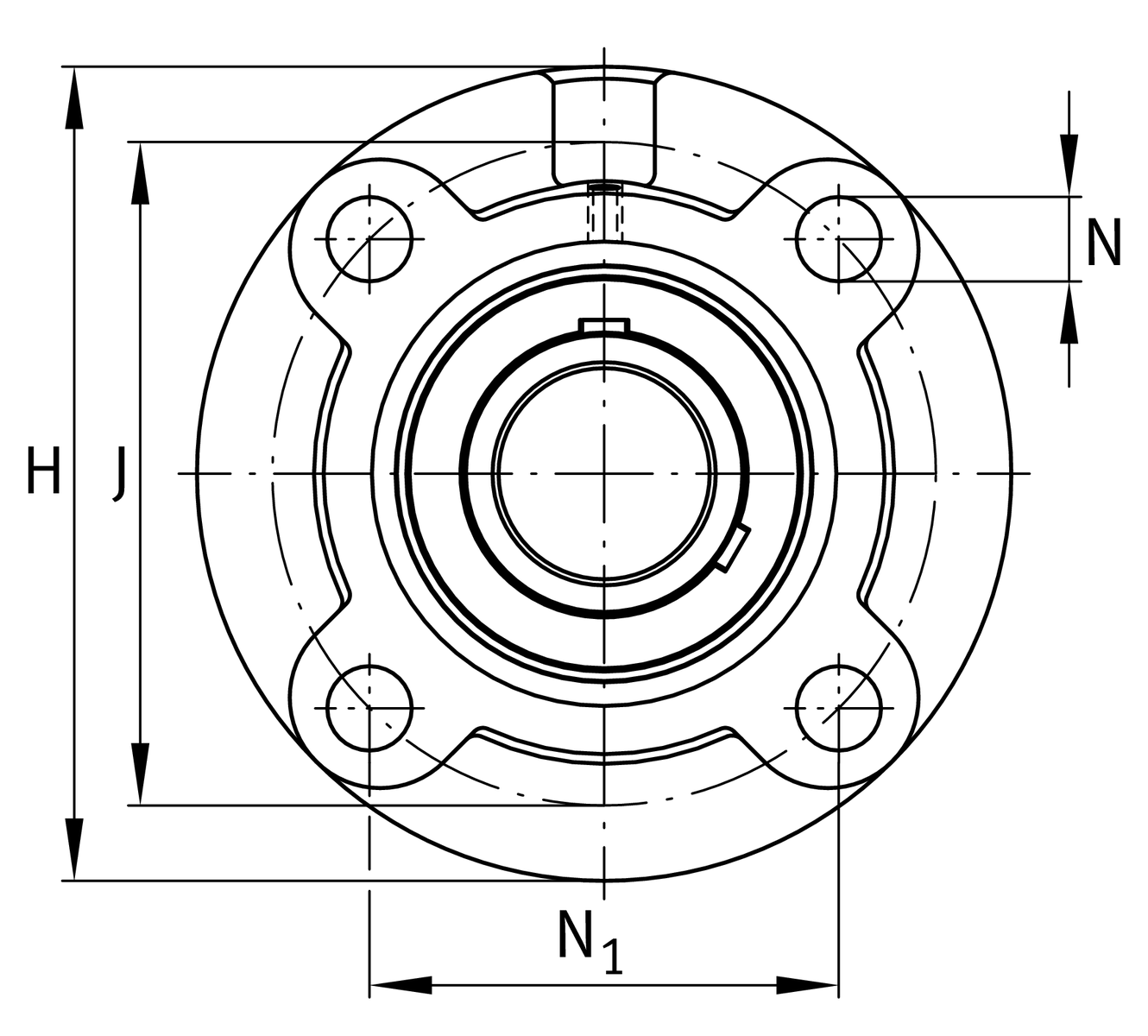

Dimensiuni de montaj
| J | Diametru cerc de divizare (găuri) | 132 mm |
| N | Alezaj de fixare | 16 mm |
| N 1 | Distanță alezaje de fixare | 93,3 mm |
| T 1 | Înălțime spigot | 12 mm |
| Z | Diametru umăr de centrare | 105 mm |
| Diametru degajare umăr de centrare | h8 | |
| n | Număr de orificii de înșurubare | 4 |

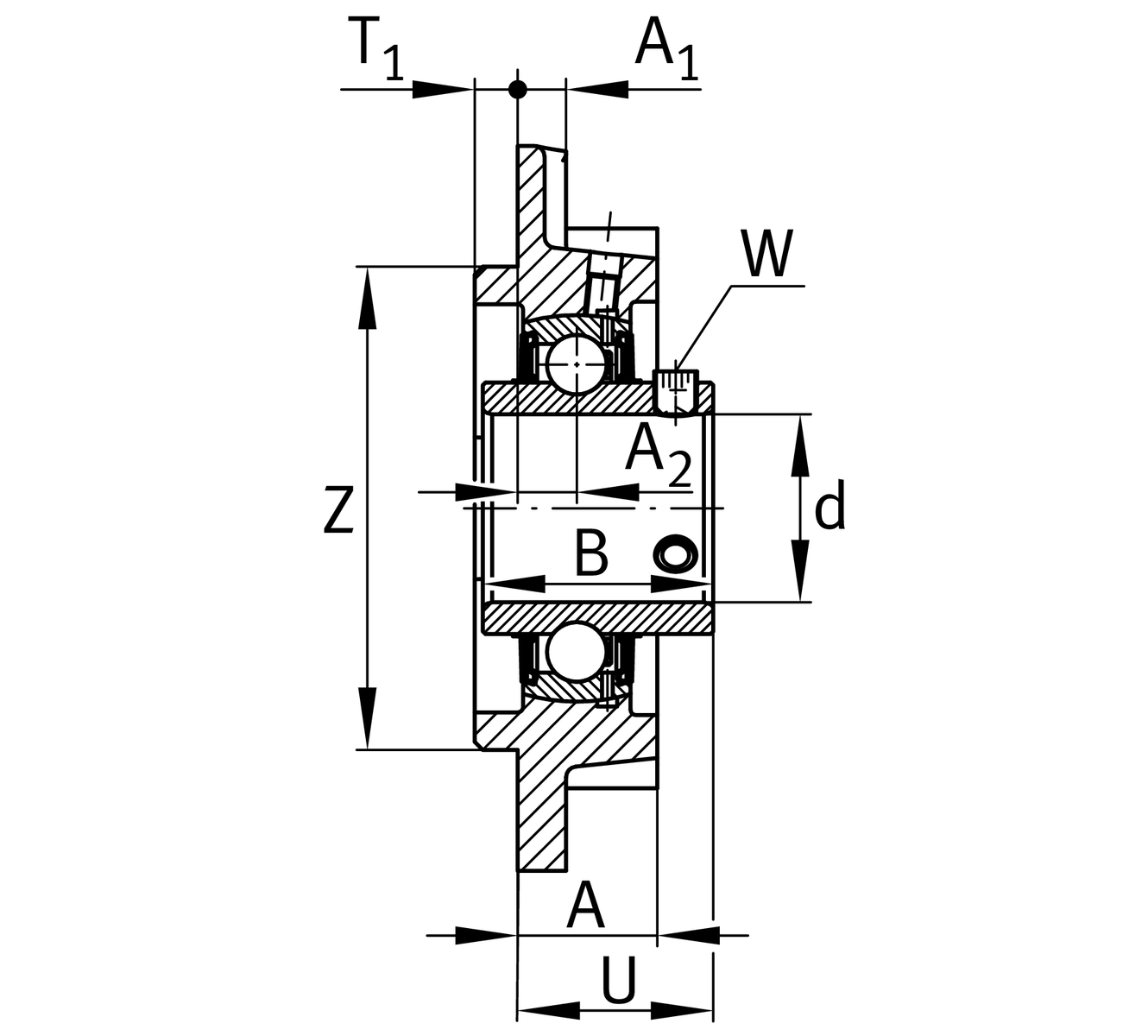

Dimensiuni detaliate
| A | Înălțime carcasă | 26 mm |
| A 1 | Grosime of flange | 14 mm |
| A 2 | Distanță cale de rulare | 10 mm |
| B | Lățime | 49,2 mm |
| Q | Filet racord pentru ungere | M6 |
Informații suplimentare
| Număr de carcase | 1 | |
| Carcasă | FC209 | |
| Denumire rulment | UC209 |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
