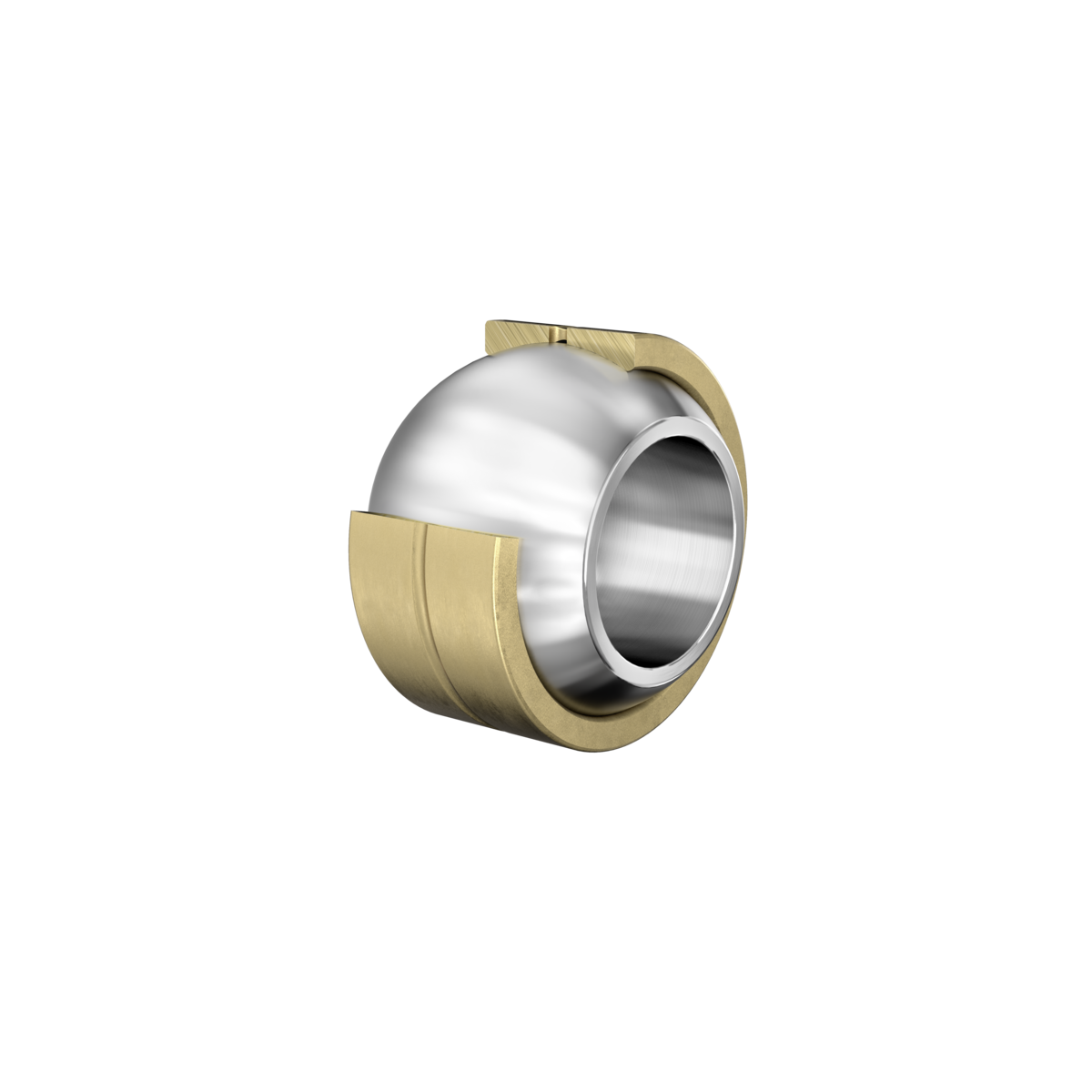

Fotografia produsului are caracter informativ
GE20-PB+INA
Date tehnice INA/Schaeffler
GE20-PB - Articulație sferică
Articulație sferică radială, cu întreținere necesară, suprafață de alunecare: oțel/bronz, DIN ISO 12240-1, serie dimensională K, execuție deschisă
d20 mmDiametru interior rulment
D40 mmDiametru exterior rulment
B25 mmLățime inel interior
C r31.400 NSarcină dinamică de bază, radială
C 0r78.600 NSarcină statică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere cu unsoare
Neetanșat
Eroare unghiulară statică și nealiniere
Eroare unghiulară dinamică și nealinierePrezentare produs
| Cod produs | GE20-PB |
|---|---|
| Tip produs | Articulație sferică |
| Marcă | INA |
| Număr material Schaeffler | 0066527510000 |
| Tip de bază | GE20-PB |
| Cod BearingX | GE20-PB |
| Masa | 0.146 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Întreținere | Întreținere required | |
| Material | Steel | |
| Tip etanșare | Fără | |
| Joc radial intern | CN (Grupa N) | Joc intern normal |
| Acoperire | Fără |
Dimensiuni principale și date de performanță
| d | Diametru interior rulment | 20 mm |
| D | Diametru exterior rulment | 40 mm |
| B | Lățime inel interior | 25 mm |
| C r | Sarcină dinamică de bază, radială | 31.400 N |
| C 0r | Sarcină statică de bază, radială | 78.600 N |
| ≈m | Masă | 0,146 kg |

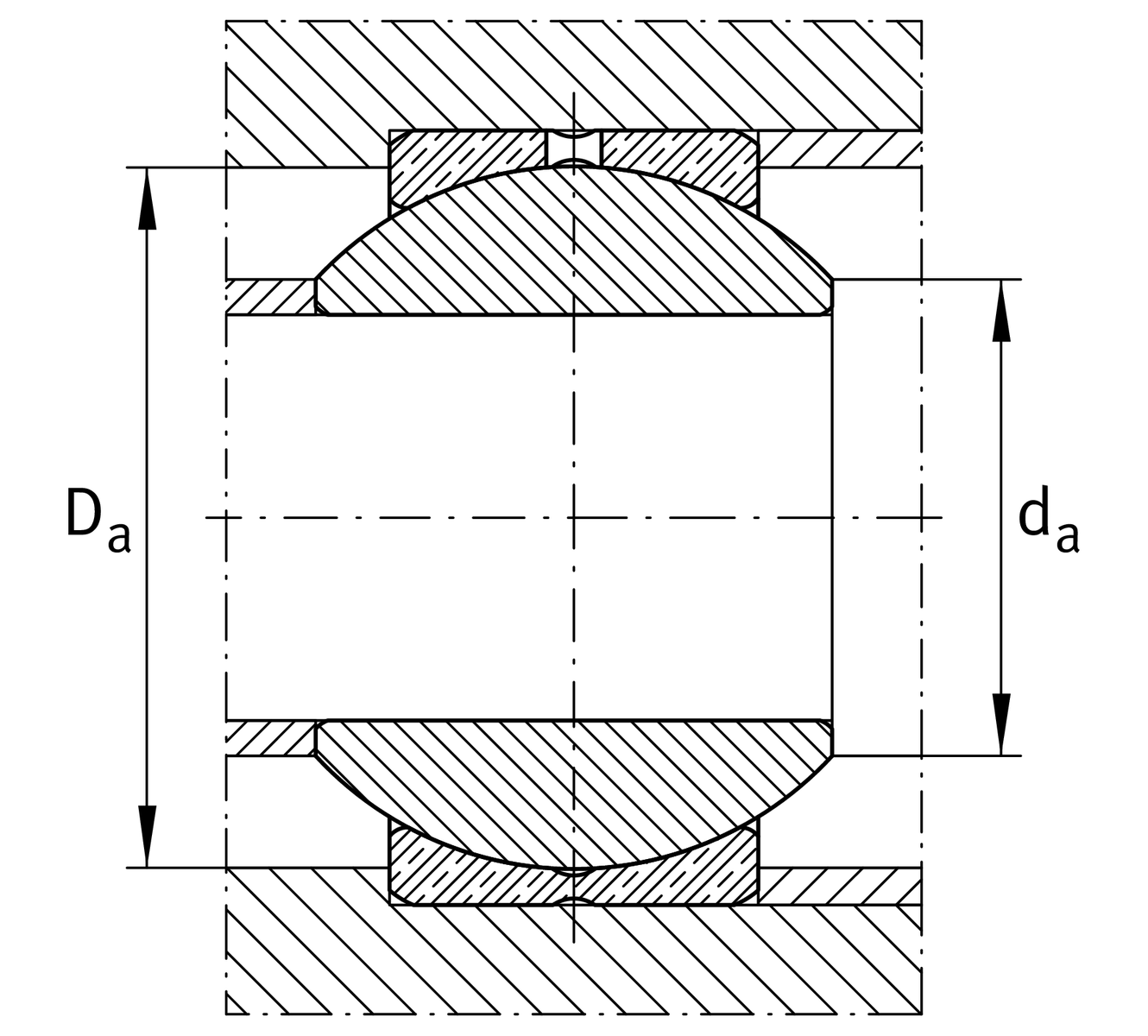

Dimensiuni de montaj
| r 1smin | Edge Spacing | 0,3 mm |
| r 2smin | Edge Spacing | 0,6 mm |
| d a max | Connection measure Inel interior | 24,3 mm |
| D a min | Diametru conexiune carcasă | 31,5 mm |

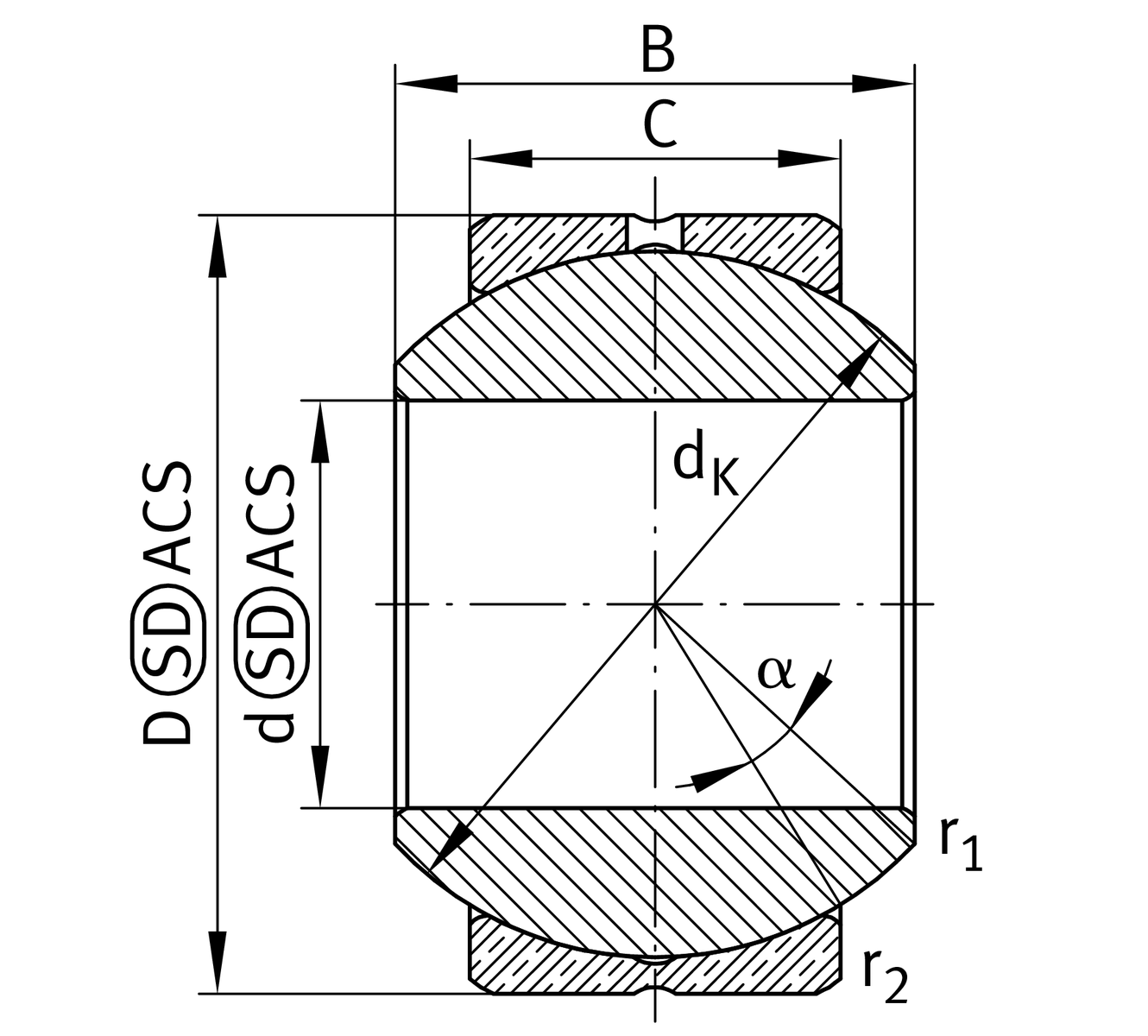

Dimensiuni detaliate
| C | Lățime Inel exterior | 18 mm |
| d K | Diametru bilă | 34,925 mm |
| α | Tilt angle | 14 ° |
| d OT | Diametru interior rulment, toleranță superioară | 0,021 mm |
| d UT | Diametru interior rulment, toleranță inferioară | 0 mm |
| d T | Diametru interior rulment, tolerance | H7 |
| D OT | Diametru exterior, toleranță superioară | 0 mm |
| D UT | Diametru exterior, toleranță inferioară | -0,011 mm |
| B OT | Lățime inel interior, toleranță superioară | 0 mm |
| B UT | Lățime inel interior, toleranță inferioară | -0,12 mm |
| C OT | Lățime inel exterior, toleranță superioară | 0 mm |
| C UT | Lățime inel exterior, toleranță inferioară | -0,24 mm |
| G r | Joc radial | 0,006 - 0,035 |
| G rmax | Joc radial maxim | 0,035 mm |
| G rmin | Joc radial minim | 0,006 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -60 °C |
| T max | Temperatură maximă de funcționare | 250 °C |
