AM20 - Piuliță de precizie

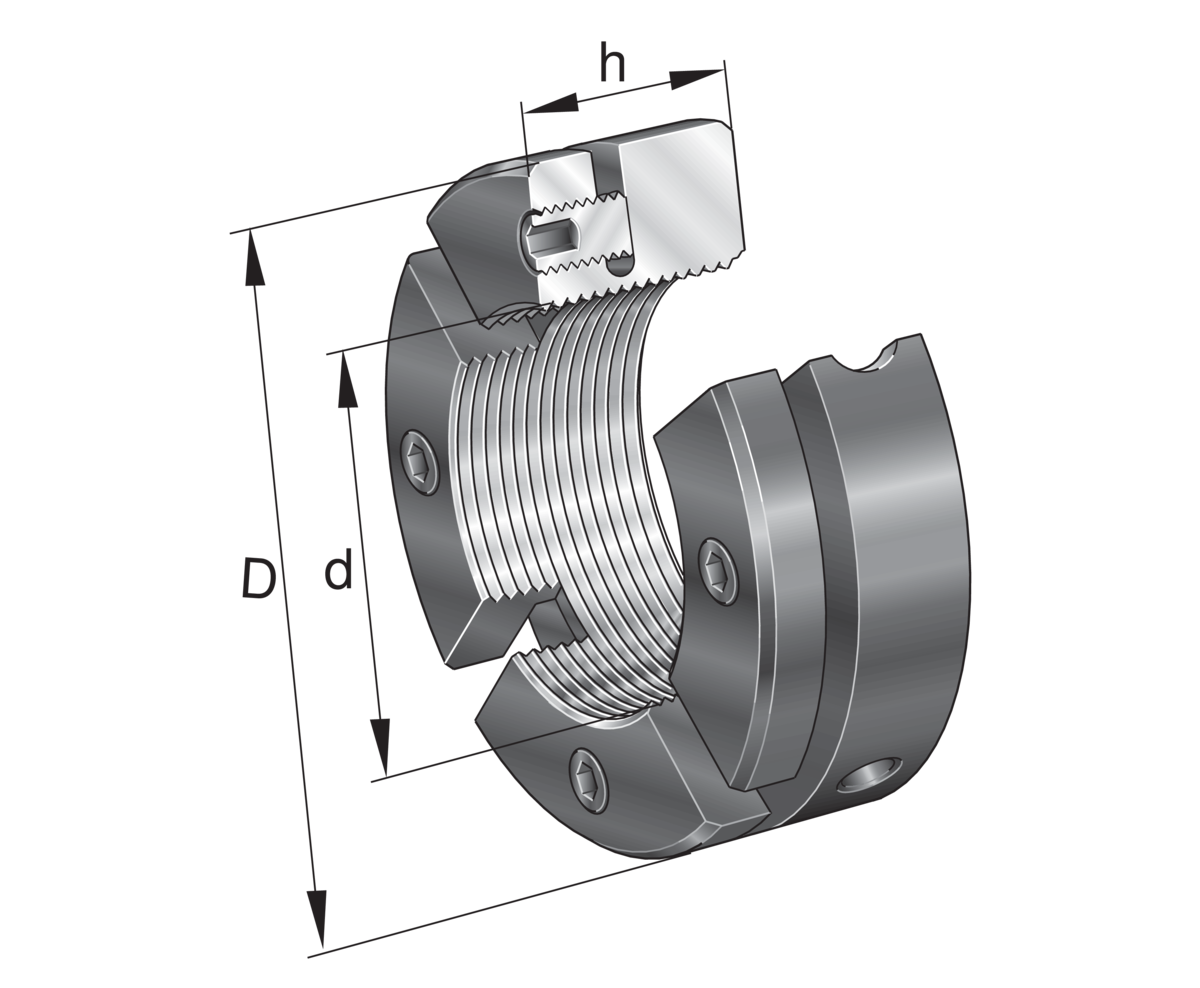

Piuliță de precizies AM, segments for clamping
dM20X1Filet
D38 mmDiametru exterior
Prezentare produs
| Cod produs | AM20 |
|---|---|
| Tip produs | Piuliță de precizie |
| Marcă | INA |
| Număr material Schaeffler | 0077062430000 |
| Tip de bază | AM20 |
| Masă | 88.38 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
Dimensiuni principale și date de performanță
| d | Filet | M20X1 |
| D | Diametru exterior | 38 mm |
| h | Înălțime | 18 mm |
| F aB | Sarcină de rupere, axial | 145.000 N |
| M L | Moment de desprindere | 45 Nm |
| M AL | Cuplu de montaj de referință | 18 Nm |
| M m | Moment de inerție masic | 0,23 kg*cm2 |
| ≈m | Masă | 88,38 g |
Dimensiuni de montaj
| M m | Cuplu de montaj șurub de fixare | 5 Nm |
Dimensiuni detaliate

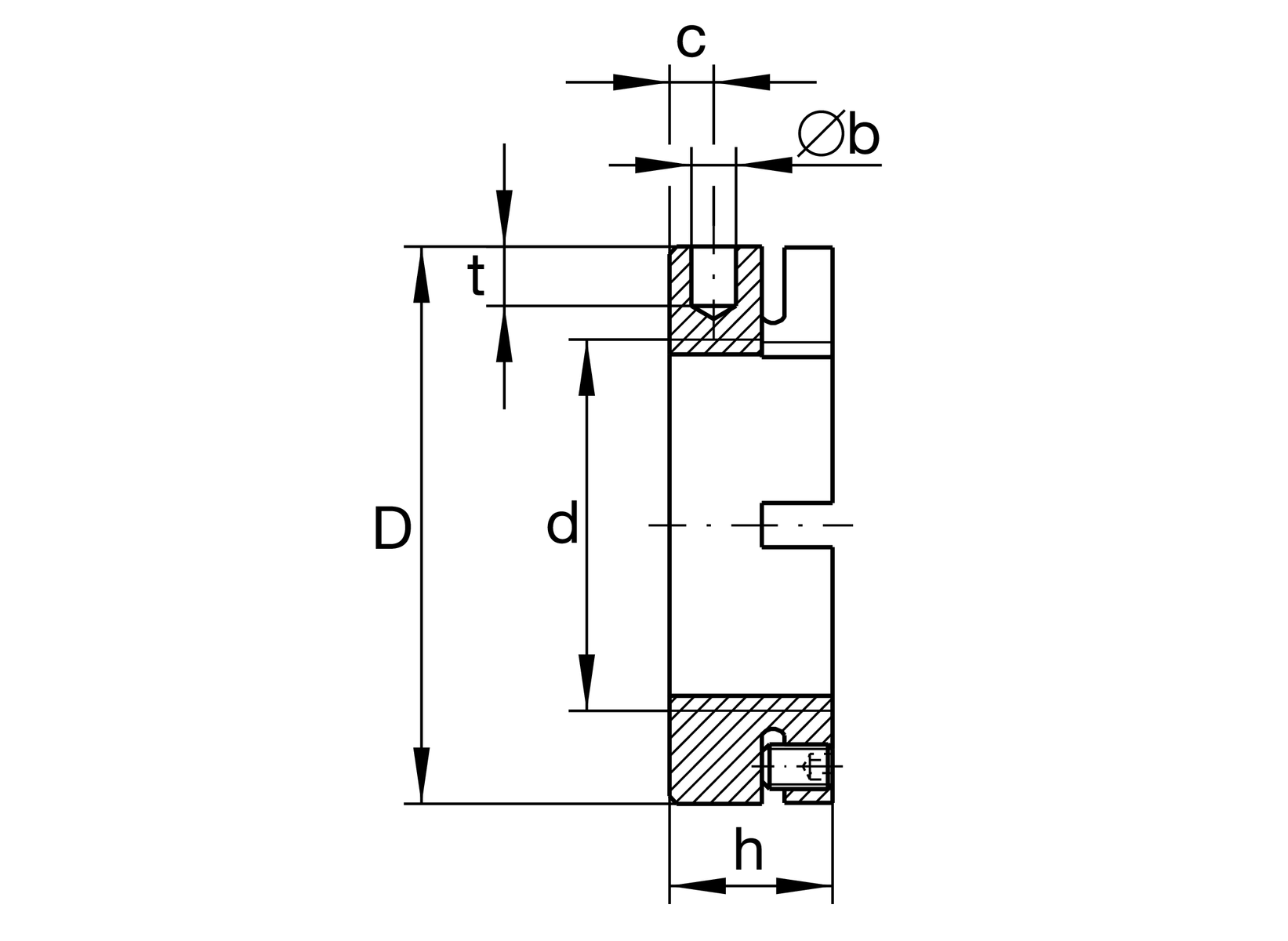

| b | Diametru orificiu orb | 4 mm |
| t | Adâncime orificiu orb | 6 mm |

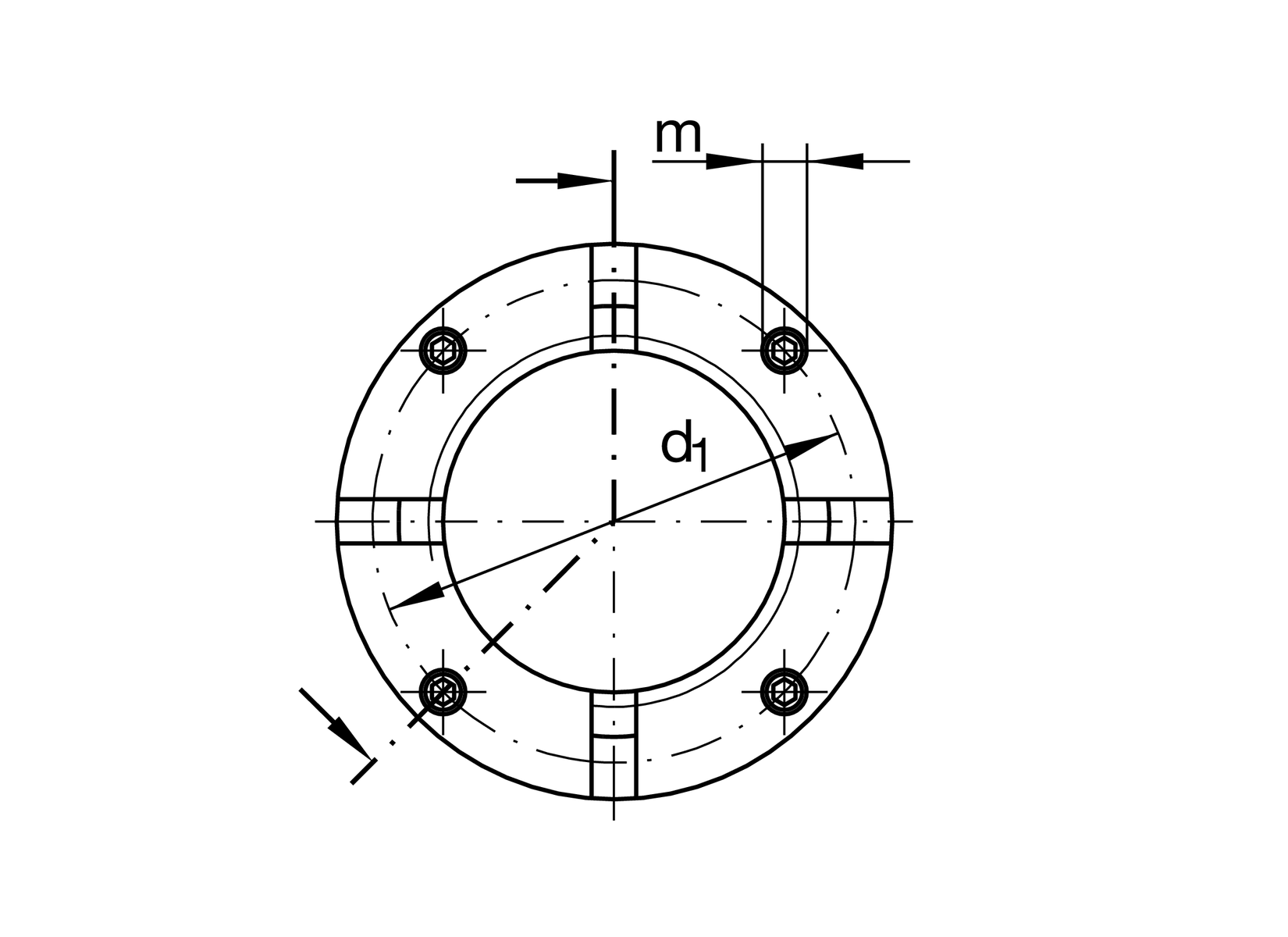

| d 1 | Diametru cerc de divizare 1 (orificii) | 31 mm |
| c | Distanță alezaj | 5 mm |
| m | Șurub filetat | M6 |
| Ajustaj carcasă orificiu orb | H11 |
