ZKLF1255-2RS-PE+INA

Date tehnice INA/Schaeffler

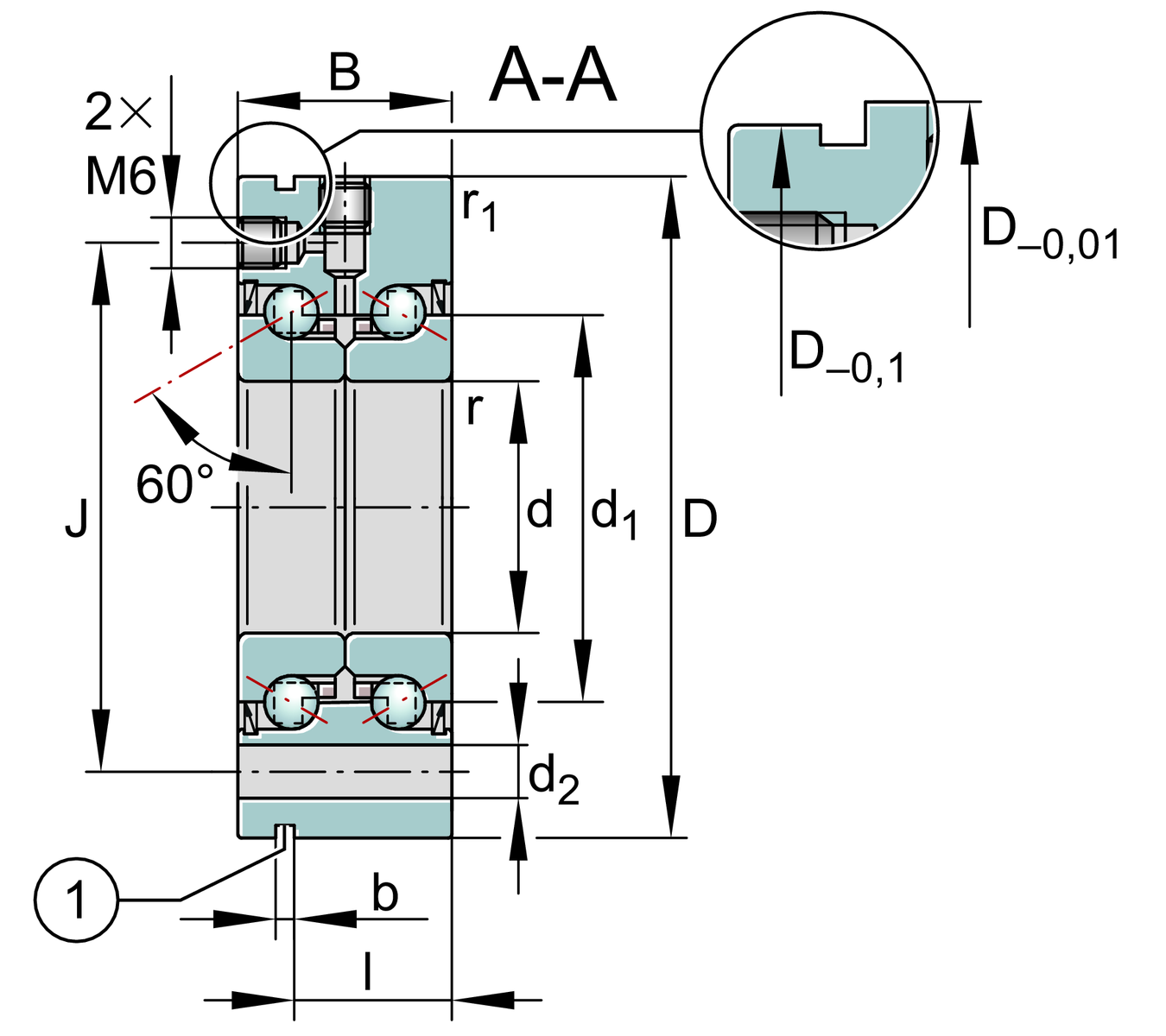

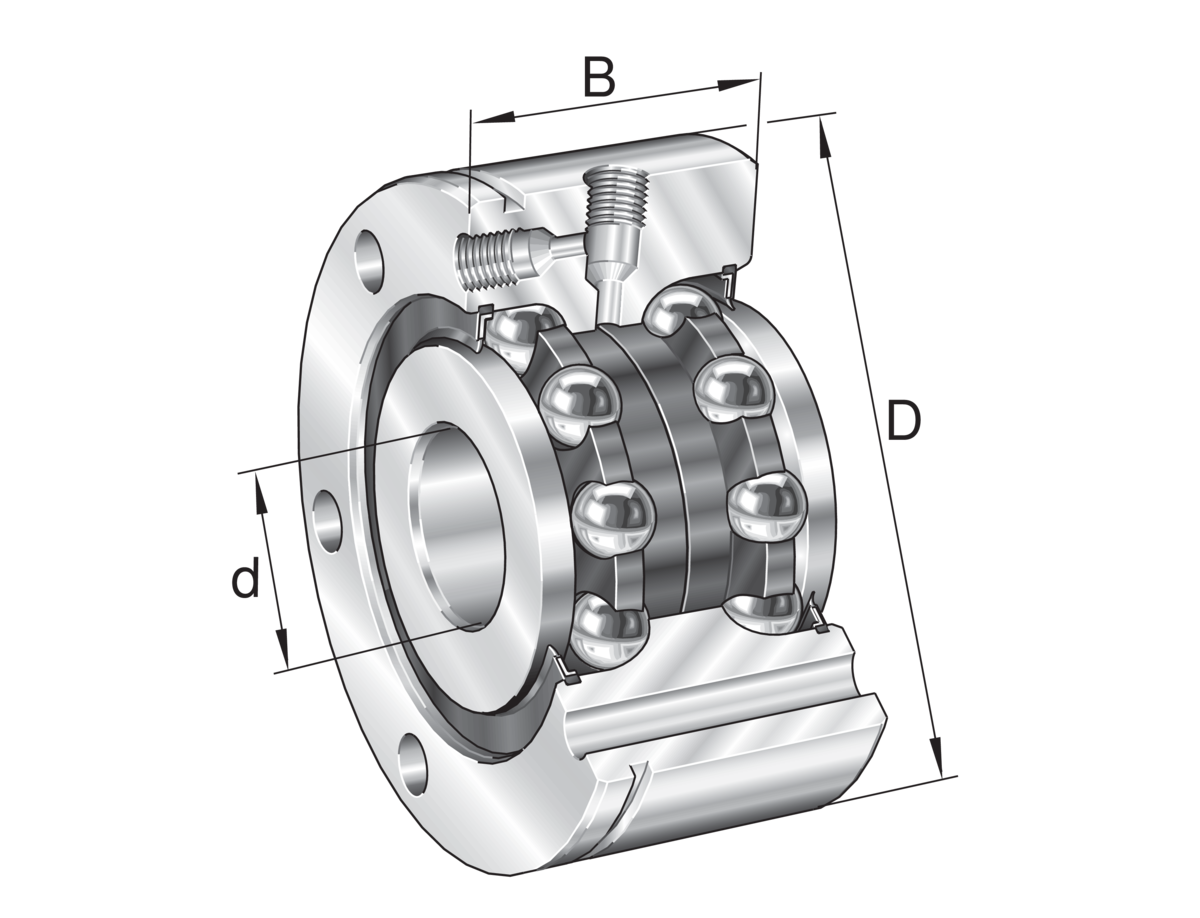

ZKLF1255-2RS-PE - Rulment axial cu bile cu contact unghiular

Rulment axial cu bile cu contact unghiular ZKLF..-2RS-PE, cu acțiune în ambele sensuri, screw mounting

d12 mmDiametru interior

D55 mmDiametru exterior

B25 mmLățime

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială în două direcții

Lubrifiere pe durata de viață / fără întreținere

Lubrifiere cu unsoare

Etanșat pe ambele părți

Cod produs	ZKLF1255-2RS-PE
Tip produs	Rulment axial cu bile cu contact unghiular
Marca	INA
Numar material Schaeffler	0021866160000
Tip de baza	ZKLF1255
Cod BearingX	ZKLF1255-2RS-PE
Masa	0.358 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Type of Seal	2RS	Etanșare cu contactșări cu buză pe ambele părți
Clasă de toleranță	PE	Less stringent bearing design

d	Diametru interior	12 mm
	Toleranță superioară diametru interior	0 mm
	Toleranță inferioară diametru interior	-0,01 mm
D	Diametru exterior	55 mm
	Toleranță superioară diametru exterior	0 mm
	Toleranță inferioară diametru exterior	-0,013 mm
B	Lățime	25 mm
	Lățime, toleranță superioară	0 mm
	Lățime, toleranță inferioară	-0,25 mm
C a	Sarcină dinamică de bază, axială	17.100 N
C 0a	Sarcină statică de bază, axială	25.000 N
C ua	Limită de sarcină la oboseală, axială	1.140 N
n G Grease	Turație limită pentru lubrifiere cu unsoare	9.200 1/min
n ϑ	Turație de funcționare sigură termic	3.800 1/min
M R	Moment de frecare al rulmentului	0,16 Nm
≈m	Masă	0,358 kg

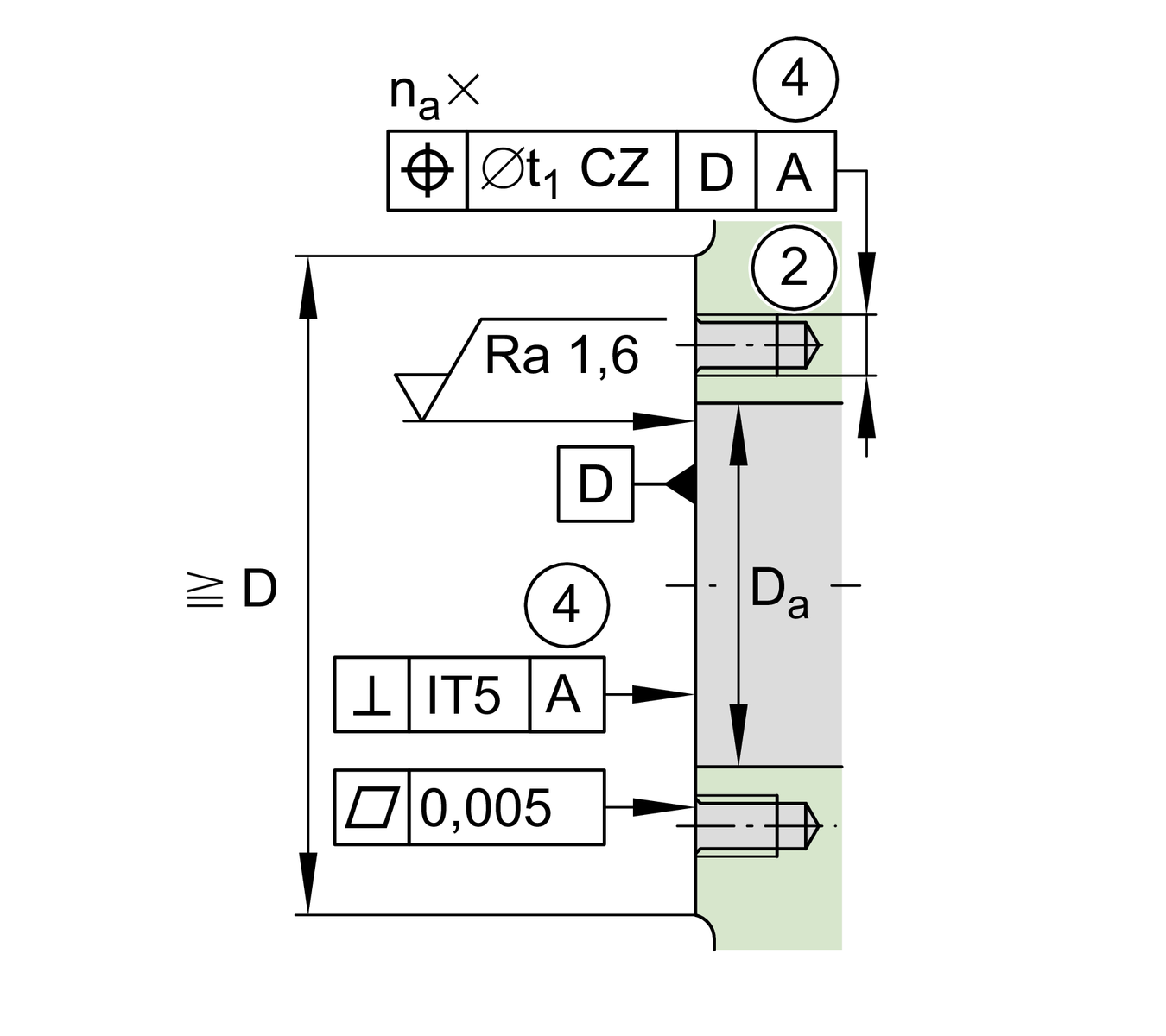

D a max	Diametru maxim carcasă	33 mm

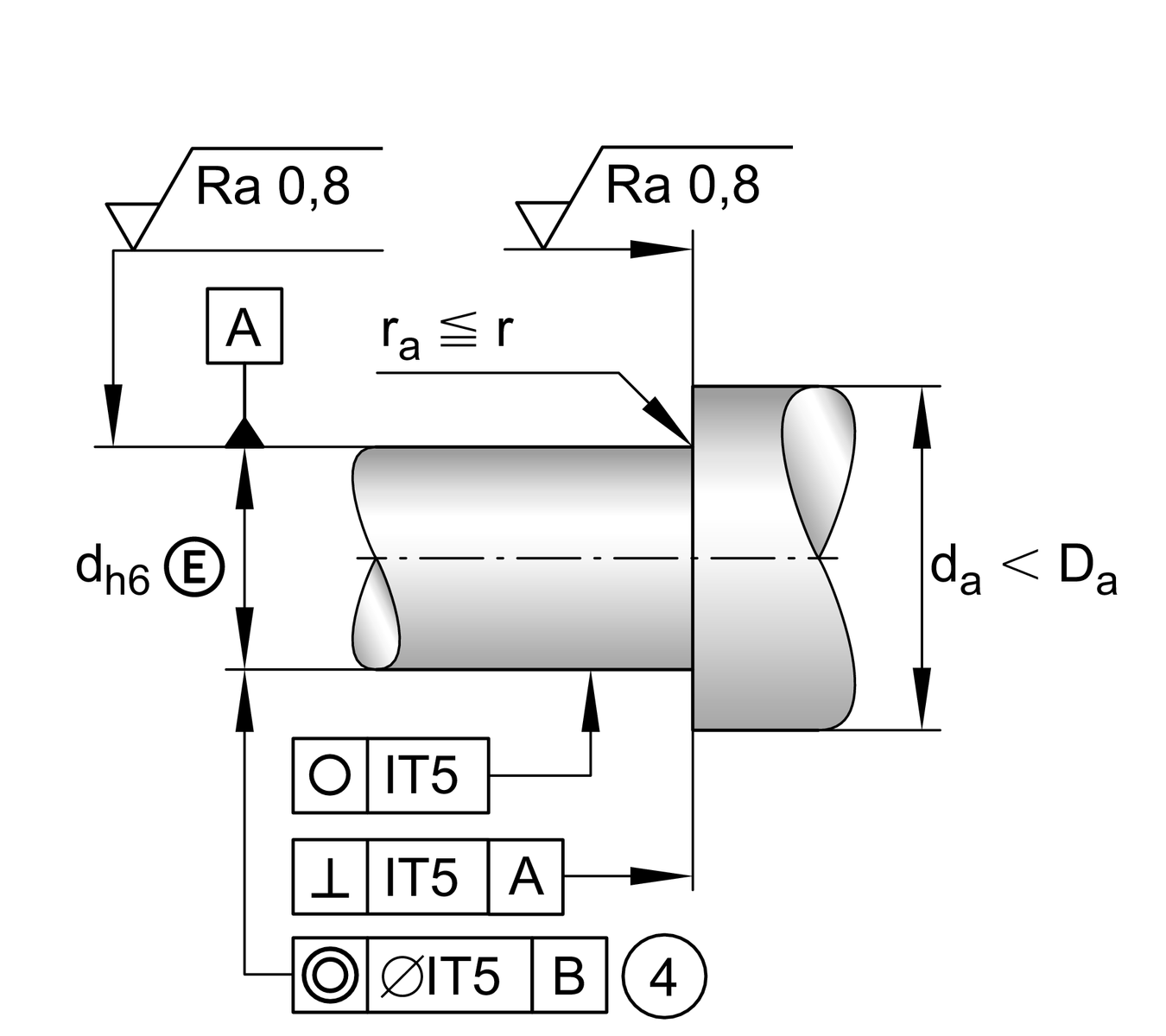

d a min	Diametru minim arbore	16 mm

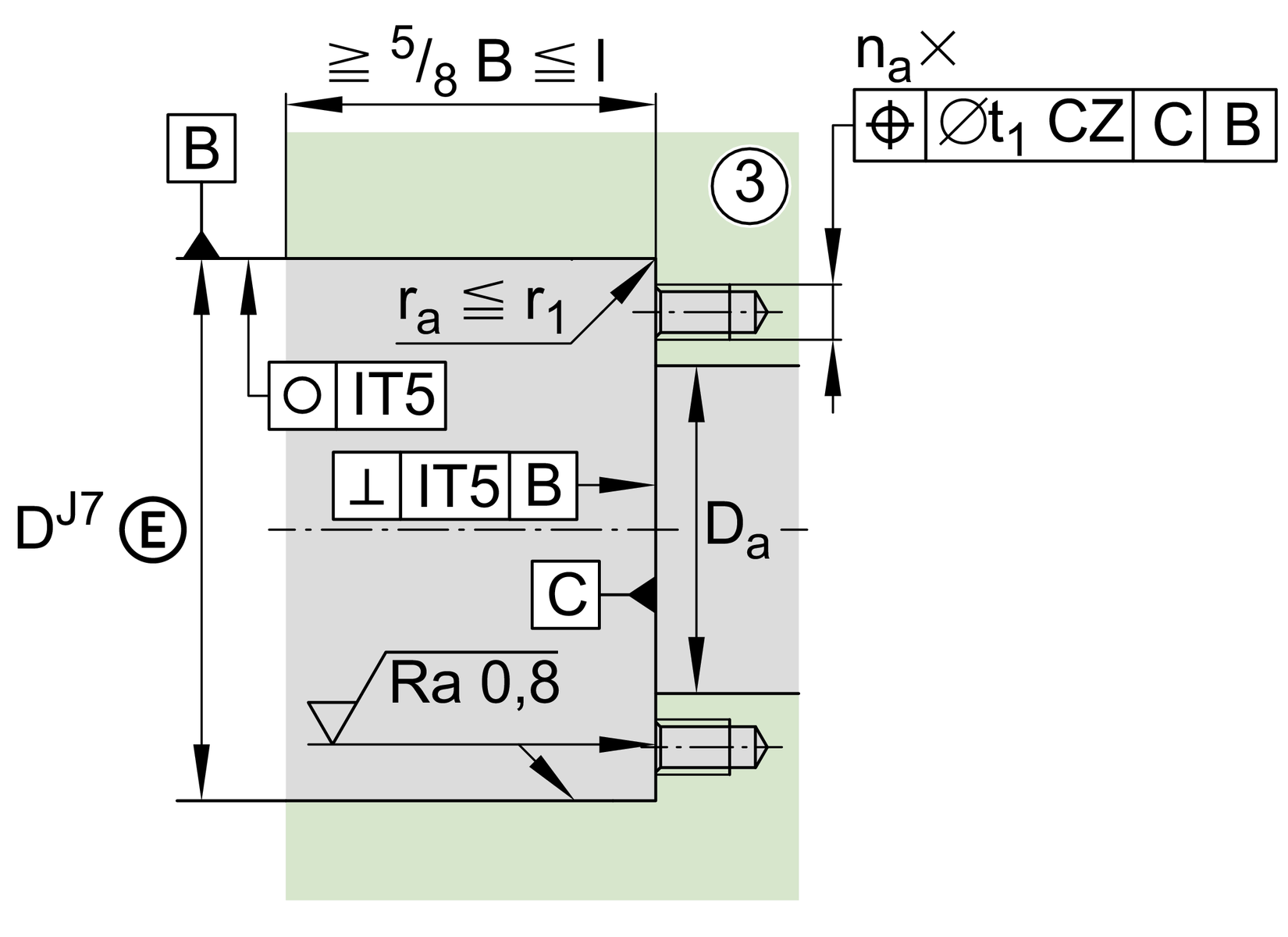

t 1	Toleranță de poziție alezaj în carcasă	0,1 mm
	Dimensiune șuruburi de fixare	M6

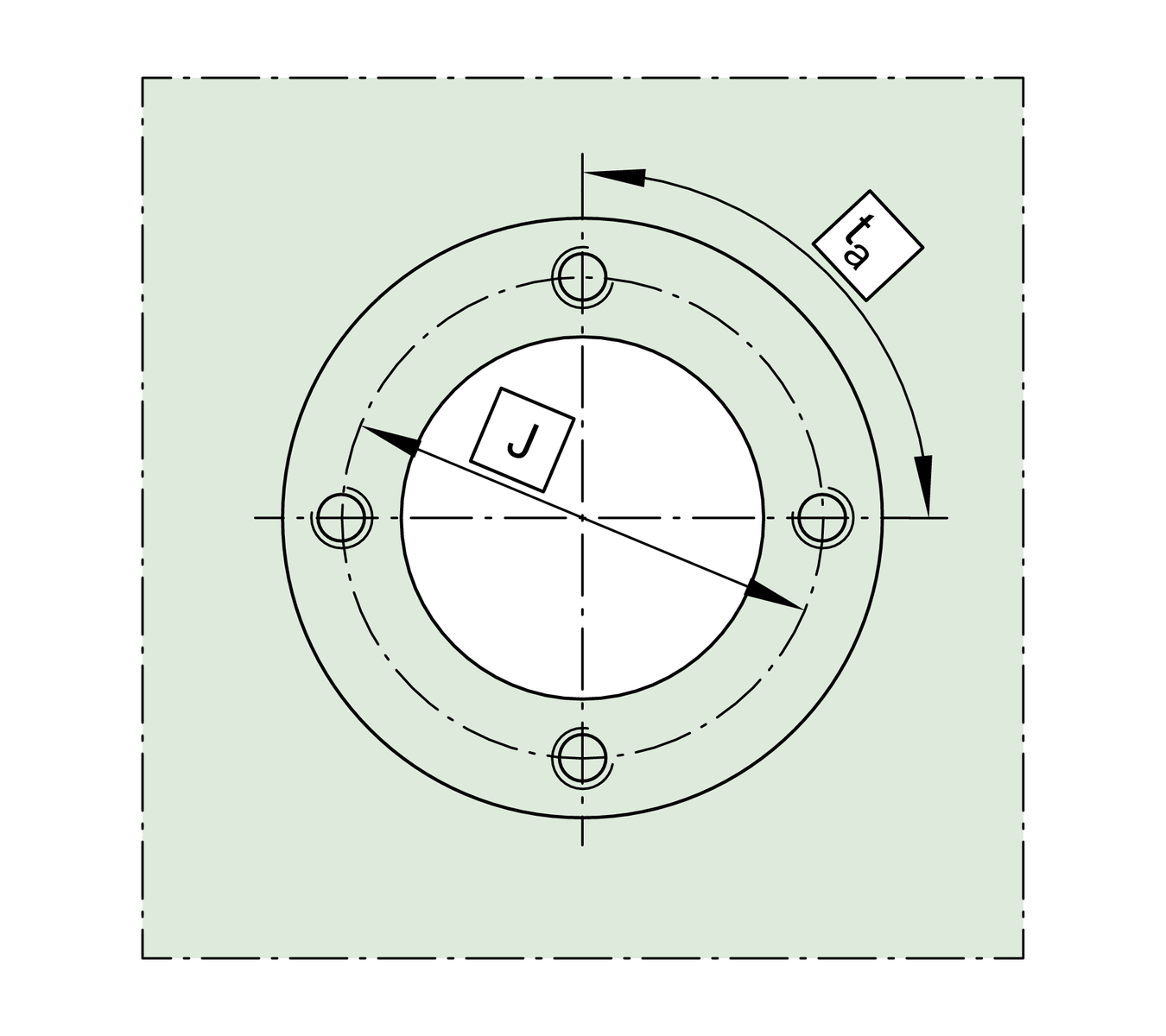

n a	Număr de orificii în construcția adiacentă	3
t a	Unghi de separare orificii în construcția adiacentă	120 °
	Filet racord pentru ungere	M6

d 1	Diametru bordură inel interior	25 mm
r min	Dimensiune minimă a teșiturii	0,3 mm
r 1 min	Dimensiune minimă a teșiturii	0,6 mm
J	Diametru cerc de divizare găuri de fixare	42 mm
d 2	Diametru orificii de fixare	6,8 mm
b	Lățime canal de extragere	3 mm
I	Distanță canal de extragere	17 mm

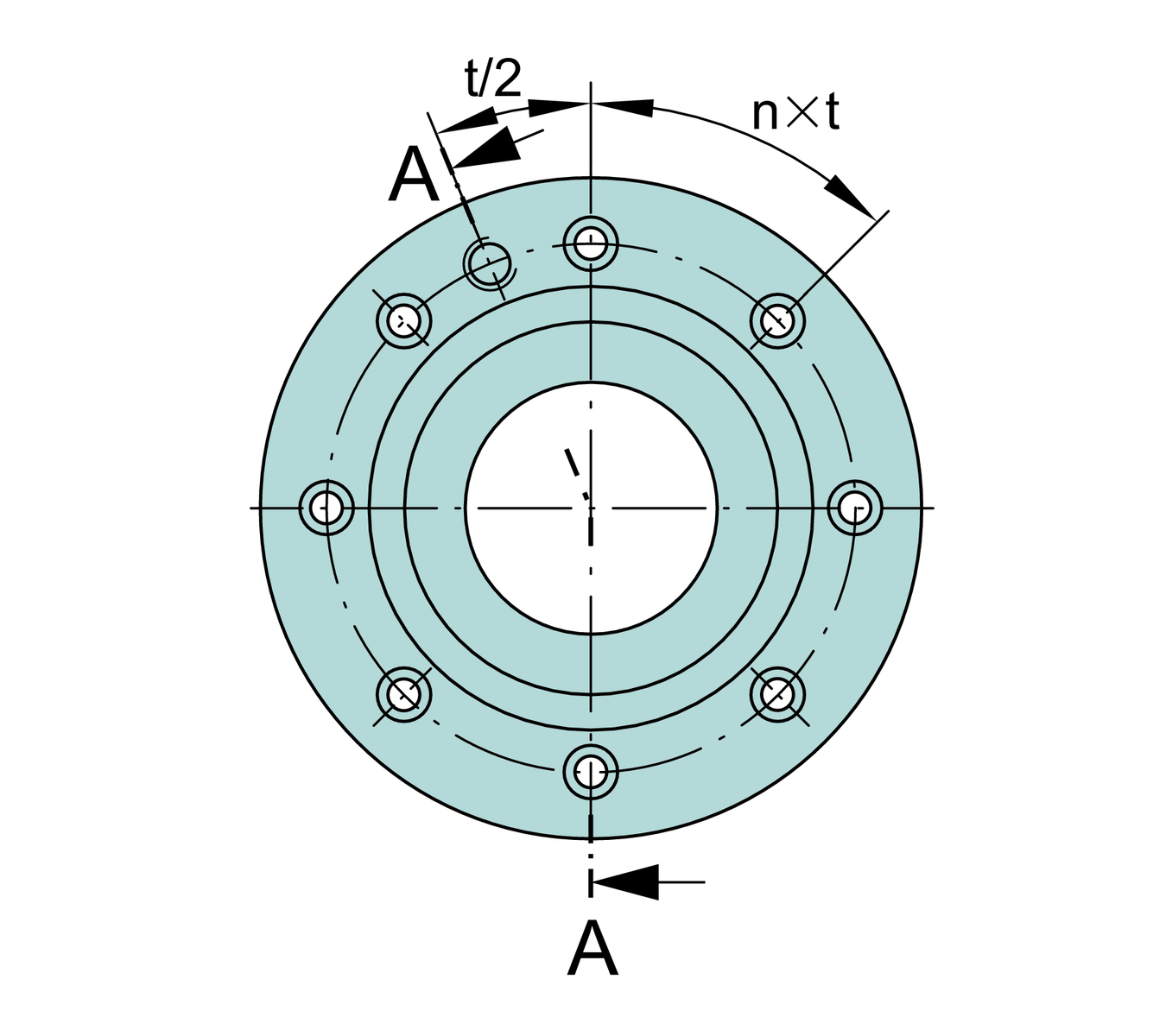

n	Număr orificii de fixare pe cerc	3
t	Unghi de separare orificii de fixare	120 °
a	Unghi de contact	60 °

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	120 °C

c aL	Rigiditate axială	375 N/µm
c kL	Tilting rigidity	50 Nm/mrad
M m	Moment de inerție masic	0,068 kg*cm2
	Bătaie axială	5 µm
	Piuliță de precizie INA recomandată pentru blocare radială	ZM12
M A	Cuplu de strângere pentru piulița de precizie INA recomandată	8 Nm
	Forță axială necesară pentru piulița de blocare	5.307 N
