ZKLF1560-2RS-XL+INA

Date tehnice INA/Schaeffler

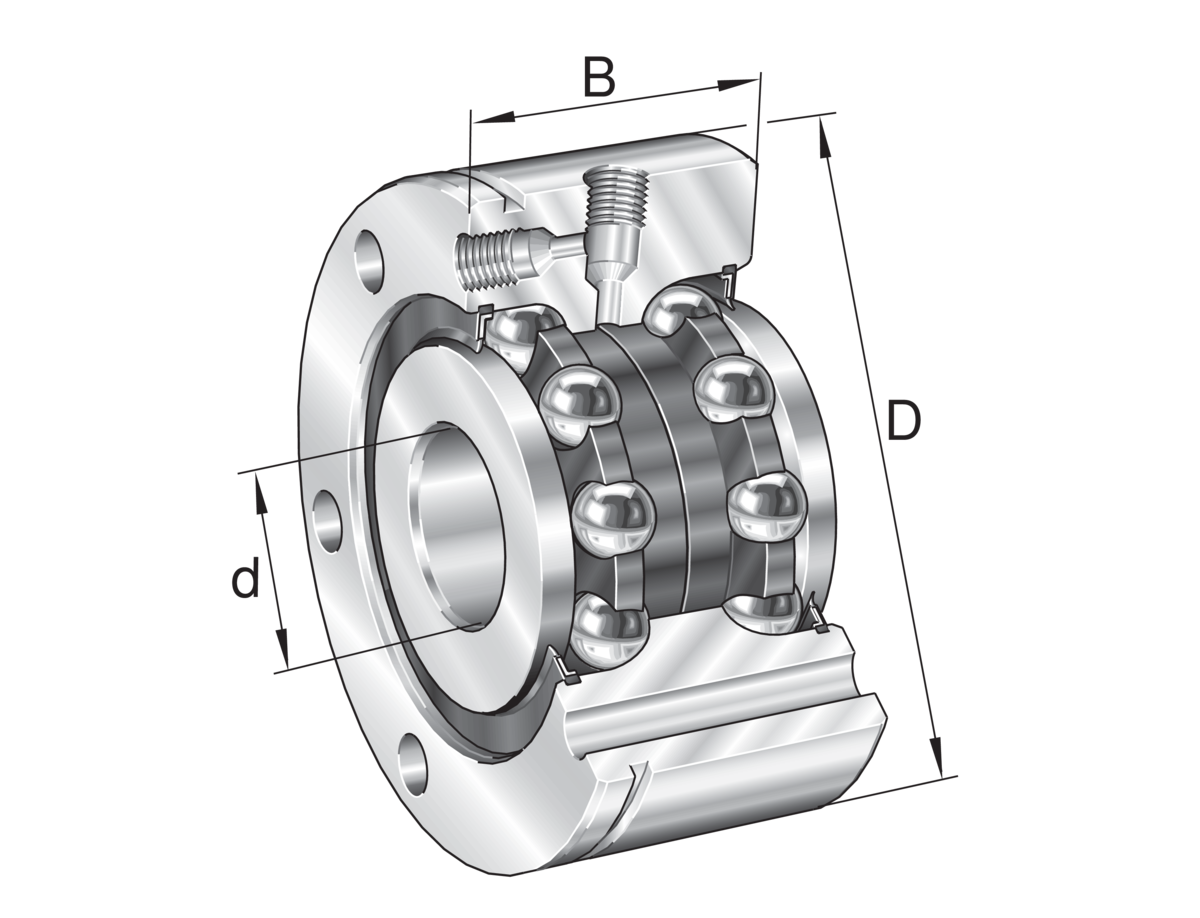

ZKLF1560-2RS-XL - Rulment axial cu bile cu contact unghiular

Rulmenți axiali cu bile cu contact unghiular ZKLF..-2RS, cu acțiune în ambele sensuri, pentru montare cu șuruburi, etanșări cu buză pe ambele părți

d15 mmDiametru interior

D60 mmDiametru exterior

B25 mmLățime

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială în două direcții

Lubrifiere pe durata de viață / fără întreținere

Lubrifiere cu unsoare

Etanșat pe ambele părți

Cod produs	ZKLF1560-2RS-XL
Tip produs	Rulment axial cu bile cu contact unghiular
Marca	INA
Numar material Schaeffler	0016242450000
Tip de baza	ZKLF1560
Cod BearingX	ZKLF1560-2RS-XL
Masa	0.428 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Type of Seal	2RS	Etanșare cu contactșări cu buză pe ambele părți
Clasă de toleranță	Standard

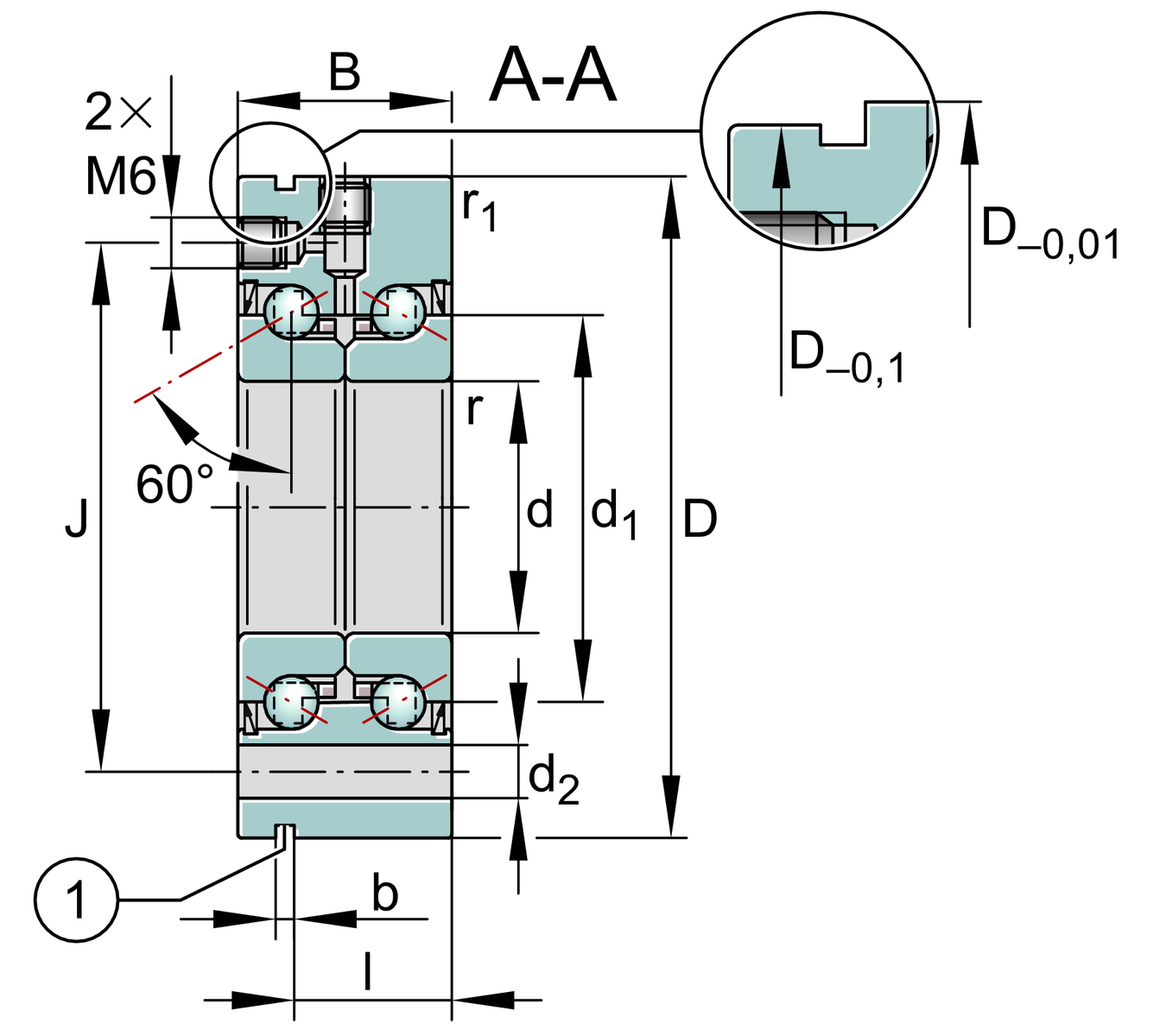

d	Diametru interior	15 mm
	Toleranță superioară diametru interior	0 mm
	Toleranță inferioară diametru interior	-0,005 mm
D	Diametru exterior	60 mm
	Toleranță superioară diametru exterior	0 mm
	Toleranță inferioară diametru exterior	-0,01 mm
B	Lățime	25 mm
	Lățime, toleranță superioară	0 mm
	Lățime, toleranță inferioară	-0,25 mm
C a	Sarcină dinamică de bază, axială	19.800 N
C 0a	Sarcină statică de bază, axială	28.500 N
C ua	Limită de sarcină la oboseală, axială	1.730 N
n G Grease	Turație limită pentru lubrifiere cu unsoare	8.200 1/min
n ϑ	Turație de funcționare sigură termic	3.500 1/min
M R	Moment de frecare al rulmentului	0,2 Nm
≈m	Masă	0,428 kg

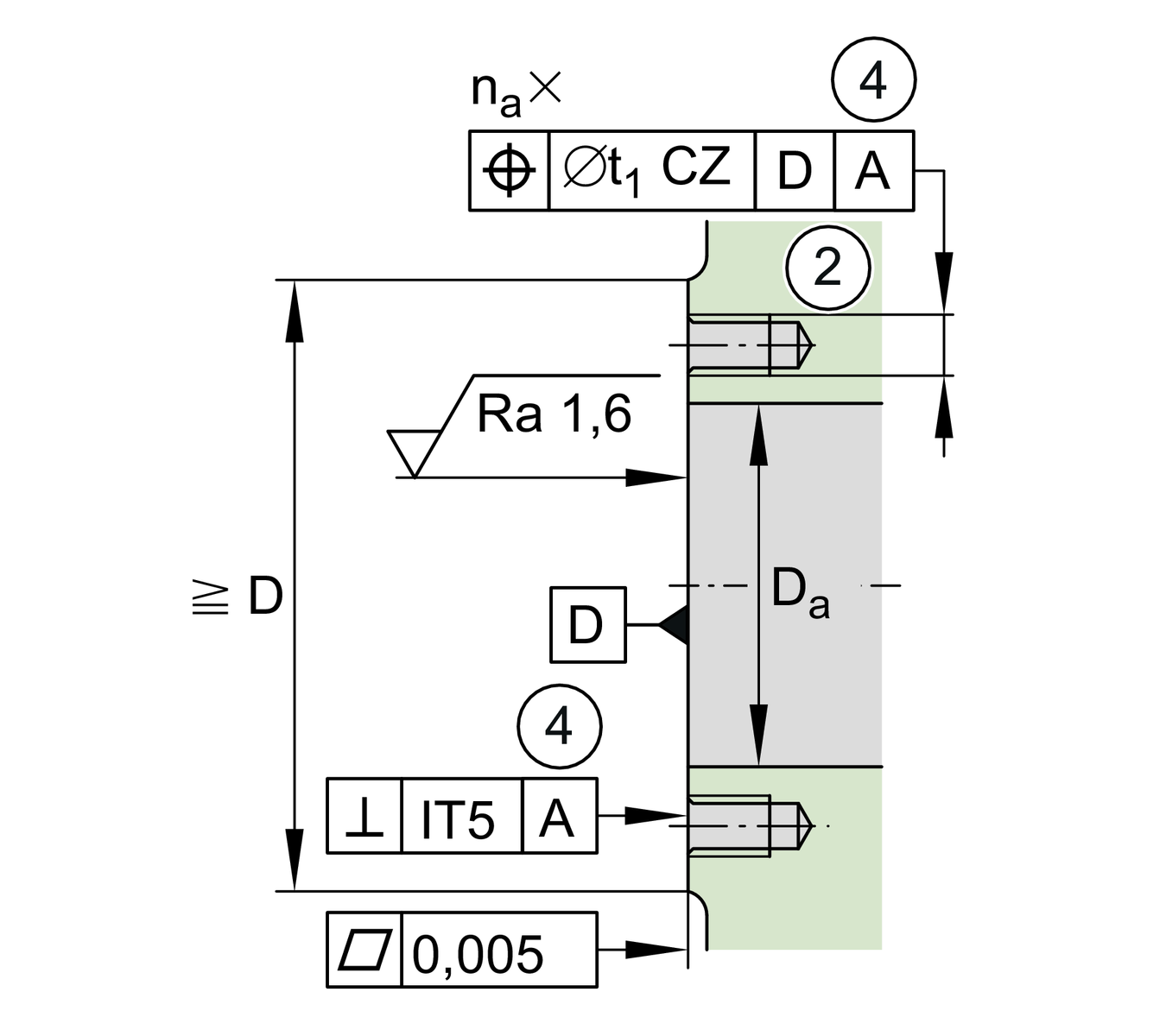

D a max	Diametru maxim carcasă	35 mm

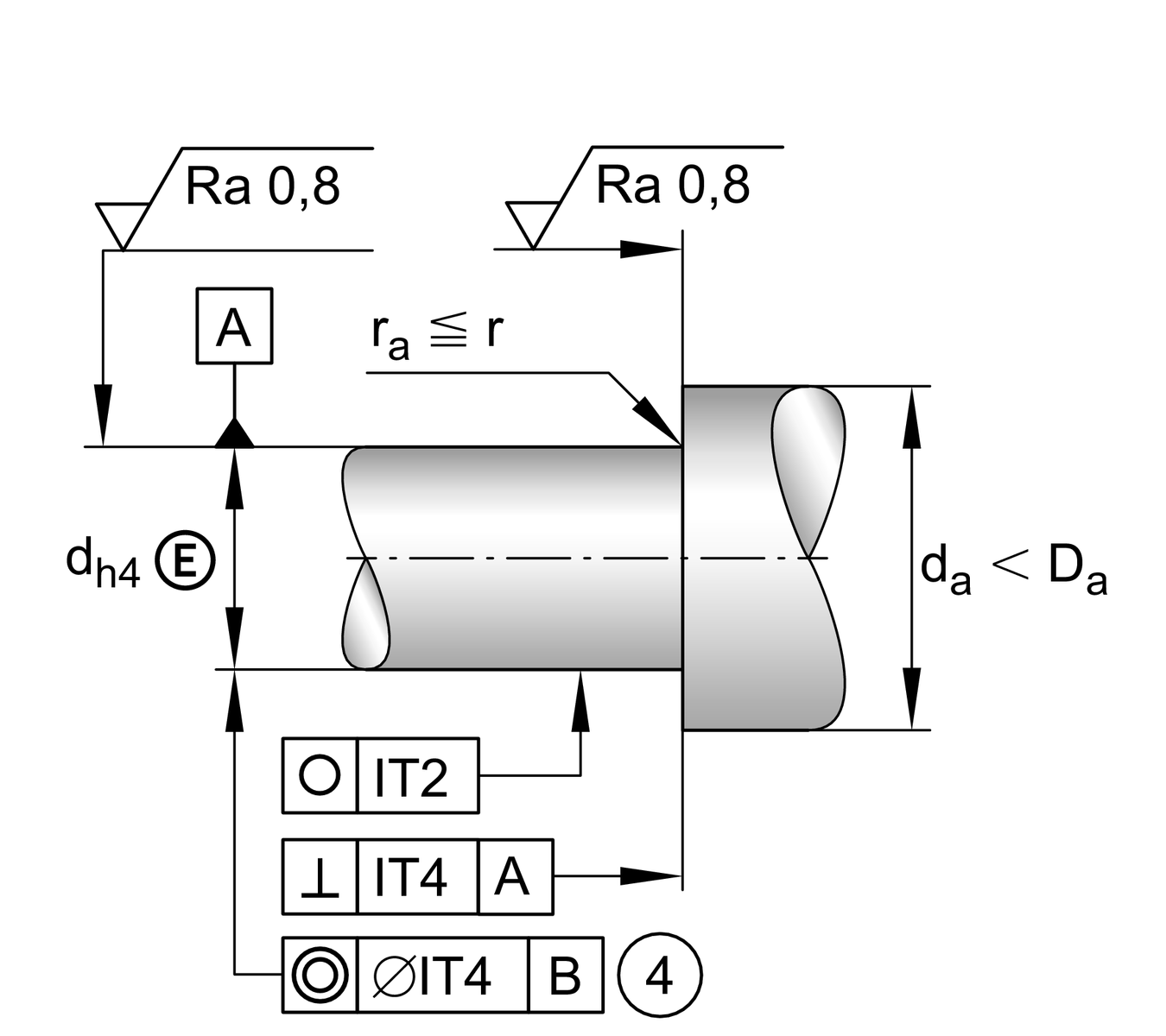

d a min	Diametru minim arbore	20 mm

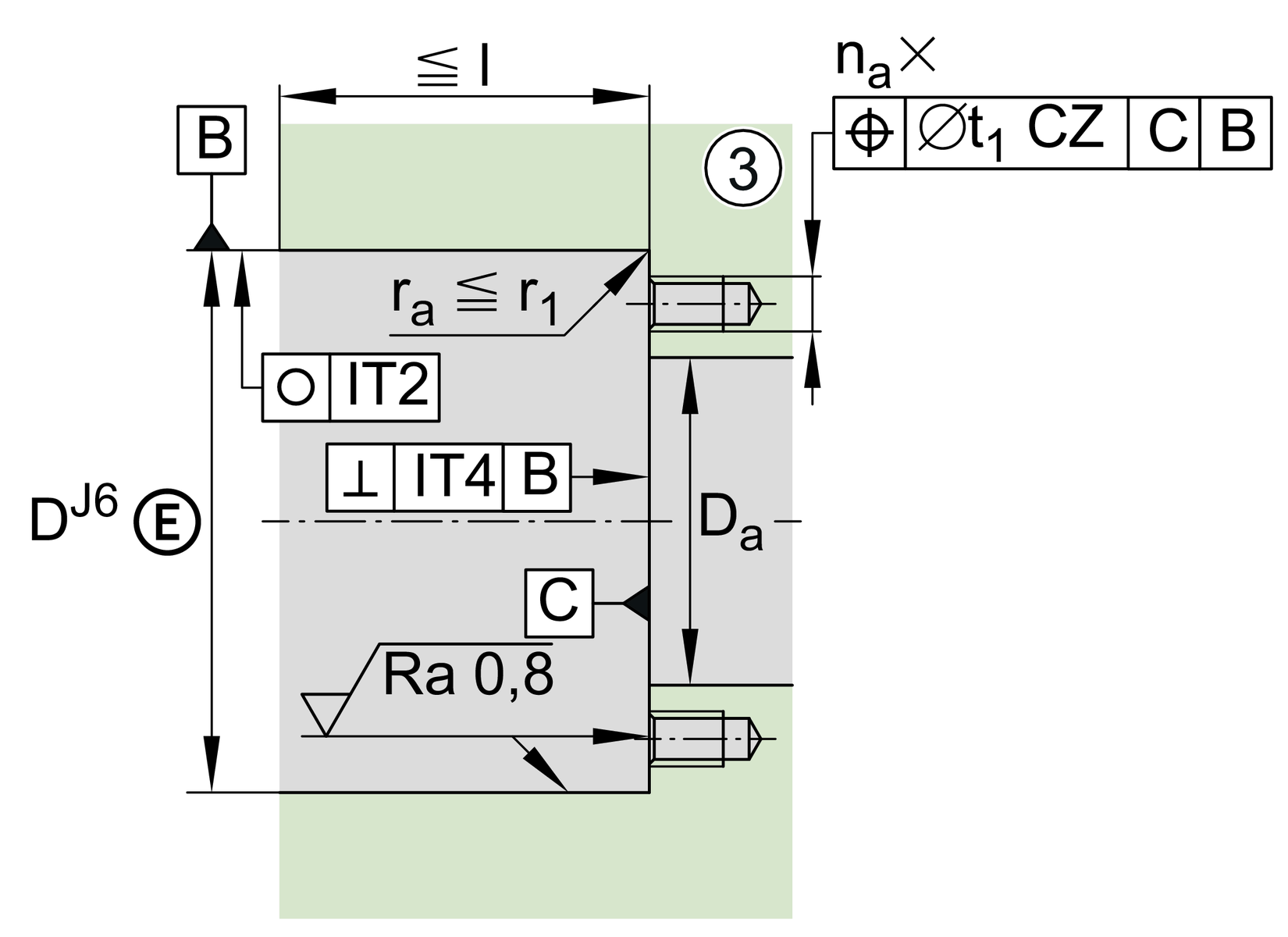

t 1	Toleranță de poziție alezaj în carcasă	0,1 mm
	Dimensiune șuruburi de fixare	M6
n a	Număr de orificii în construcția adiacentă	3
t a	Unghi de separare orificii în construcția adiacentă	120 °
	Filet racord pentru ungere	M6

d 1	Diametru bordură inel interior	28 mm
r min	Dimensiune minimă a teșiturii	0,3 mm
r 1 min	Dimensiune minimă a teșiturii	0,6 mm

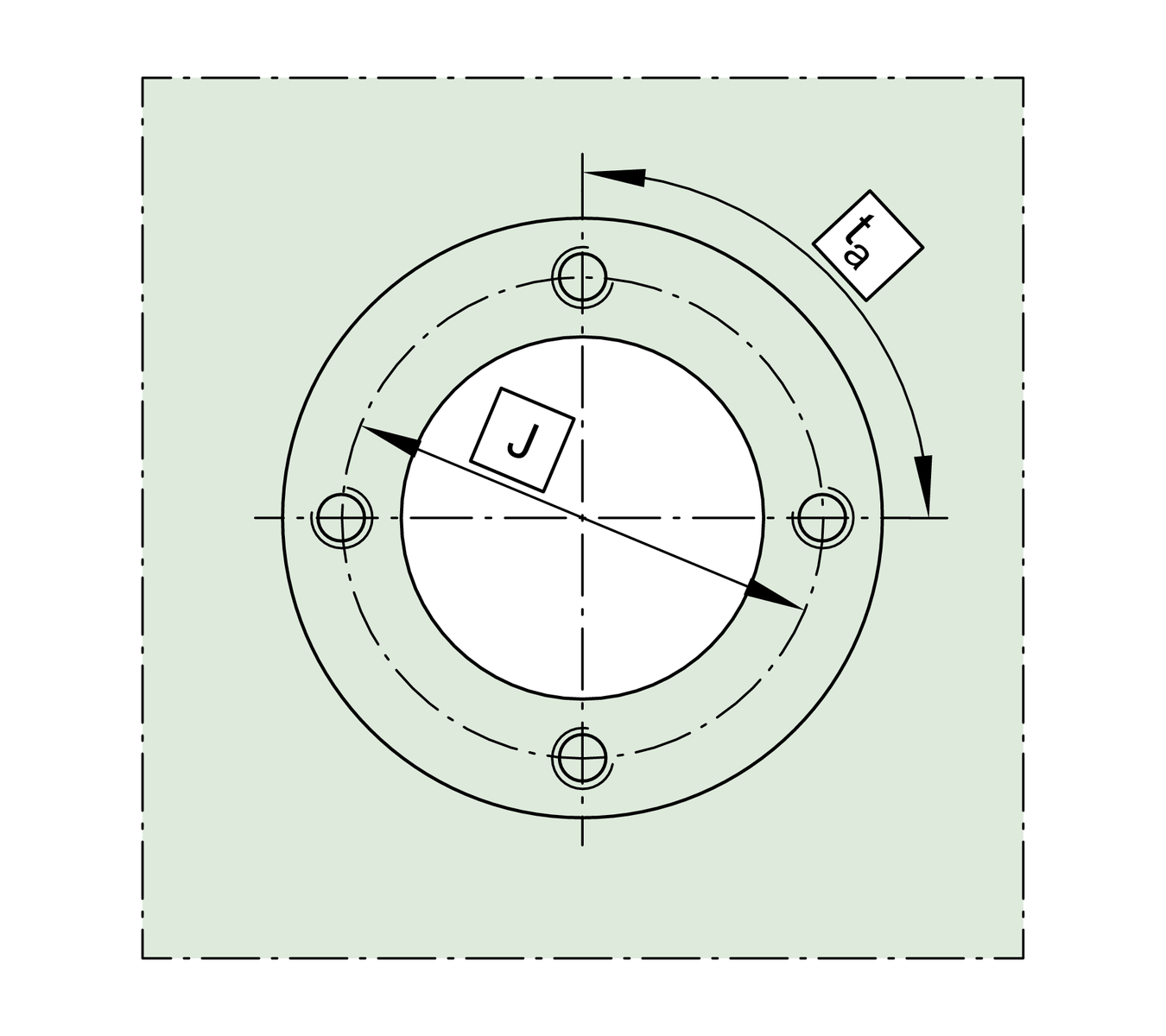

J	Diametru cerc de divizare găuri de fixare	46 mm
d 2	Diametru orificii de fixare	6,8 mm
b	Lățime canal de extragere	3 mm
I	Distanță canal de extragere	17 mm

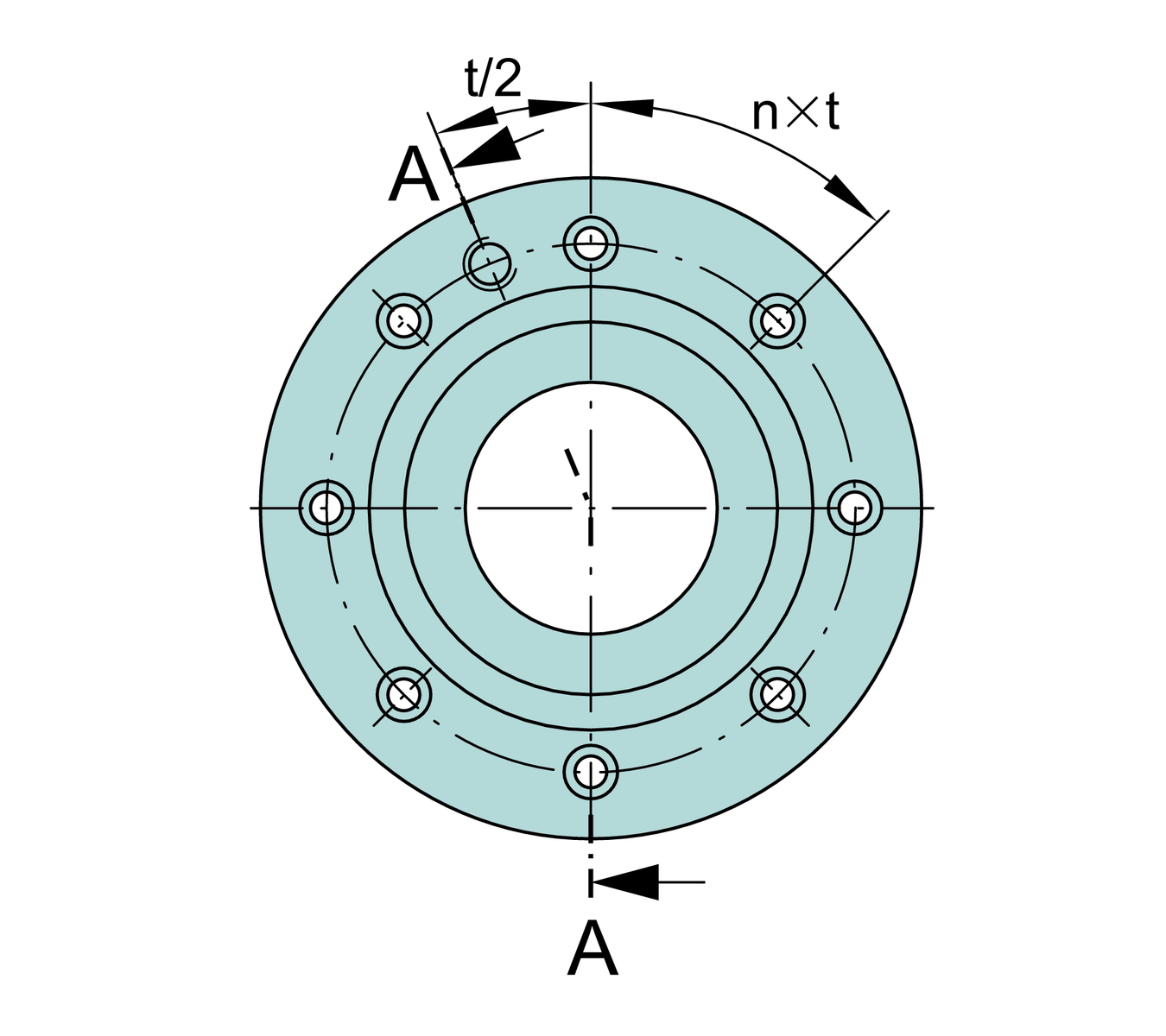

n	Număr orificii de fixare pe cerc	3
t	Unghi de separare orificii de fixare	120 °
a	Unghi de contact	60 °

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	120 °C

c aL	Rigiditate axială	400 N/µm
c kL	Tilting rigidity	65 Nm/mrad
M m	Moment de inerție masic	0,102 kg*cm2
	Bătaie axială	2 µm
	Piuliță de precizie INA recomandată pentru blocare radială	ZM15
	Piuliță de precizie INA recomandată pentru blocare axială	AM15
M A	Cuplu de strângere pentru piulița de precizie INA recomandată	10 Nm
	Forță axială necesară pentru piulița de blocare	5.484 N
