EGB5540-E40-Y+INA

Date tehnice INA/Schaeffler

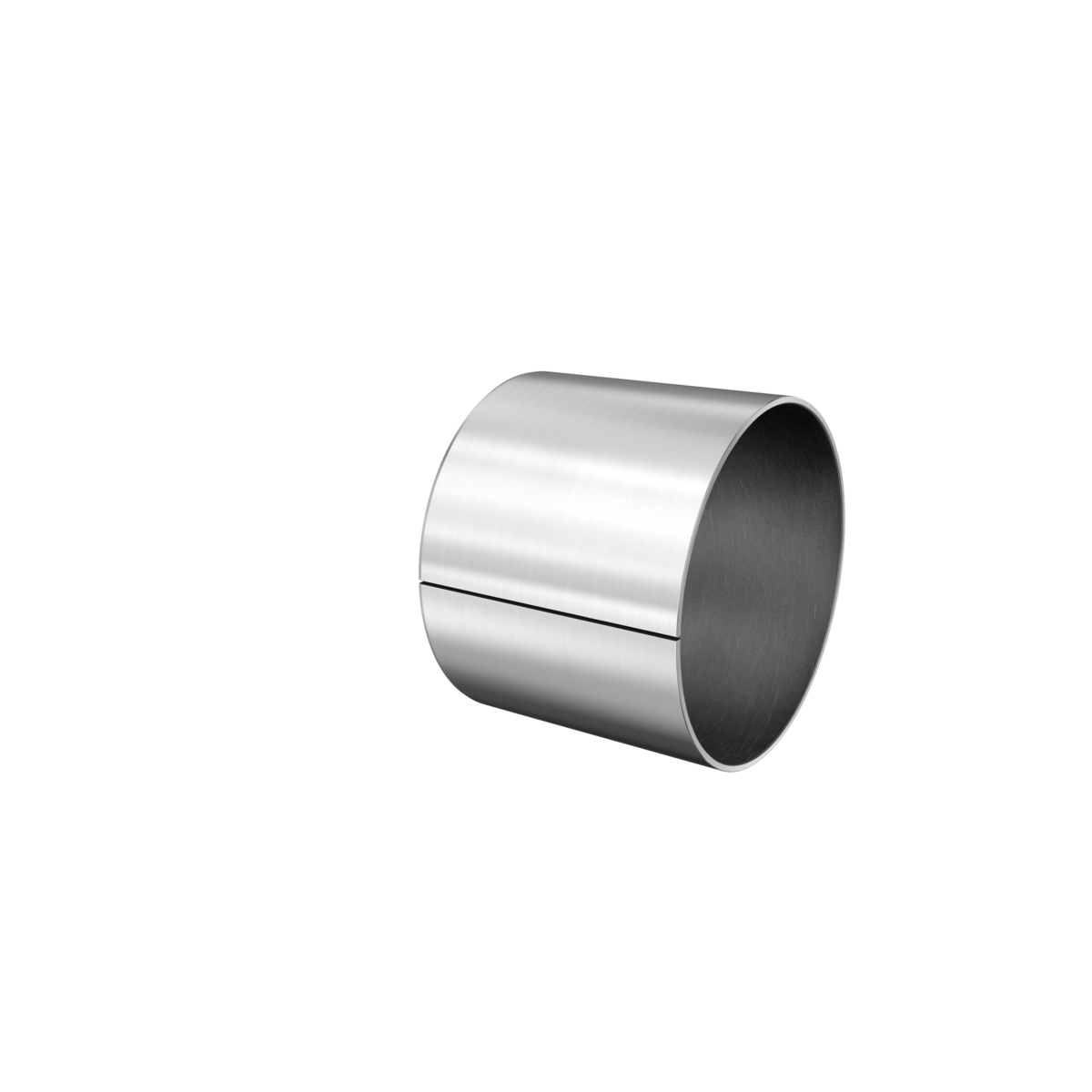

EGB5540-E40 - Bucșă

Bucșă de alunecare compozit metal/polimer, fără întreținere, ISO 3547, cu suport din oțel

B40 mmLățime

C r308.000 NSarcină dinamică de bază, radială

C 0r550.000 NSarcină statică de bază, radială

Sarcină radială

Lubrifiere pe durata de viață / fără întreținere

Neetanșat

Gabarit de montaj redus

Întreținere	Întreținere free
Tip etanșare	Fără	Neetanșat
Material sliding Layer	E40	Întreținere-free strat de alunecare E40
Material back	Steel

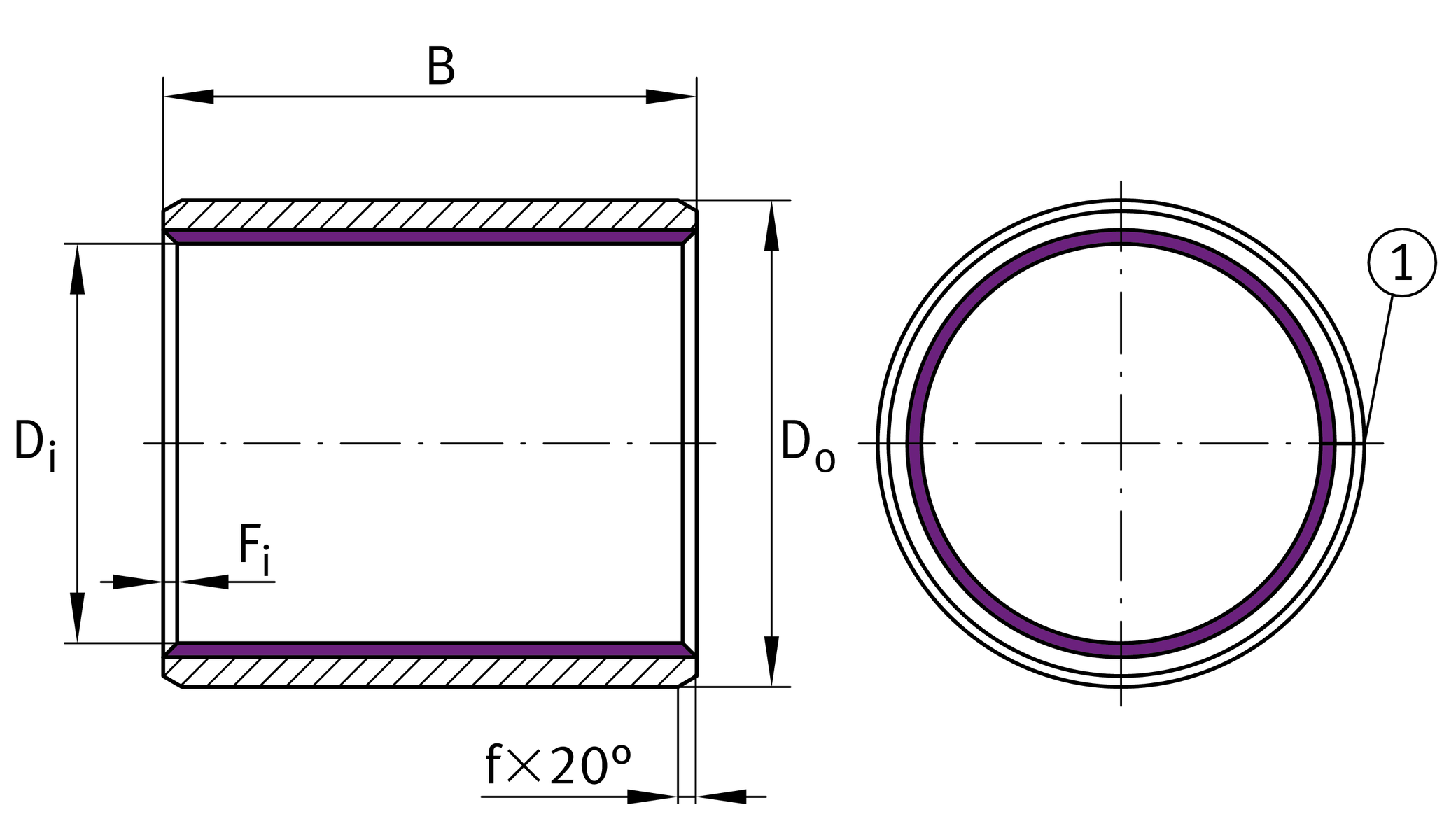

D i	Diametru interior	55 mm
D o	Diametru exterior	60 mm
B	Lățime	40 mm
C r	Sarcină dinamică de bază, radială	308.000 N
C 0r	Sarcină statică de bază, radială	550.000 N
≈m	Masă	134,05 g

f	Unghi teșitură la diametrul exterior	20 °
f	Teșitură exterioară	1,8 mm
F i min	Teșire muchie interioară, min.	0,2 mm
F i max	Teșire muchie interioară, max.	1 mm
D i OT	Diametru interior, upper tolerance	0,095 mm
D o OT	Diametru exterior, upper tolerance	0,1 mm
D i UT	Diametru interior, lower tolerance	0,005 mm
D o UT	Diametru exterior, lower tolerance	0,055 mm
s 3	Wall thickness	2,5 mm
s 3 OT	Wall thickness, upper tolerance	0,005 mm
s 3 UT	Wall thickness, lower tolerance	-0,04 mm
B UT	Lățime, lower tolerance	-0,25 mm
B OT	Lățime, upper tolerance	0,25 mm
f OT	Teșitură exterioară, upper tolerance	0,6 mm
f UT	Teșitură exterioară, lower tolerance	-0,6 mm
F i	Teșire muchie interioară	0,2 mm

T min	Temperatură minimă de funcționare	-200 °C
T max	Temperatură maximă de funcționare	280 °C
