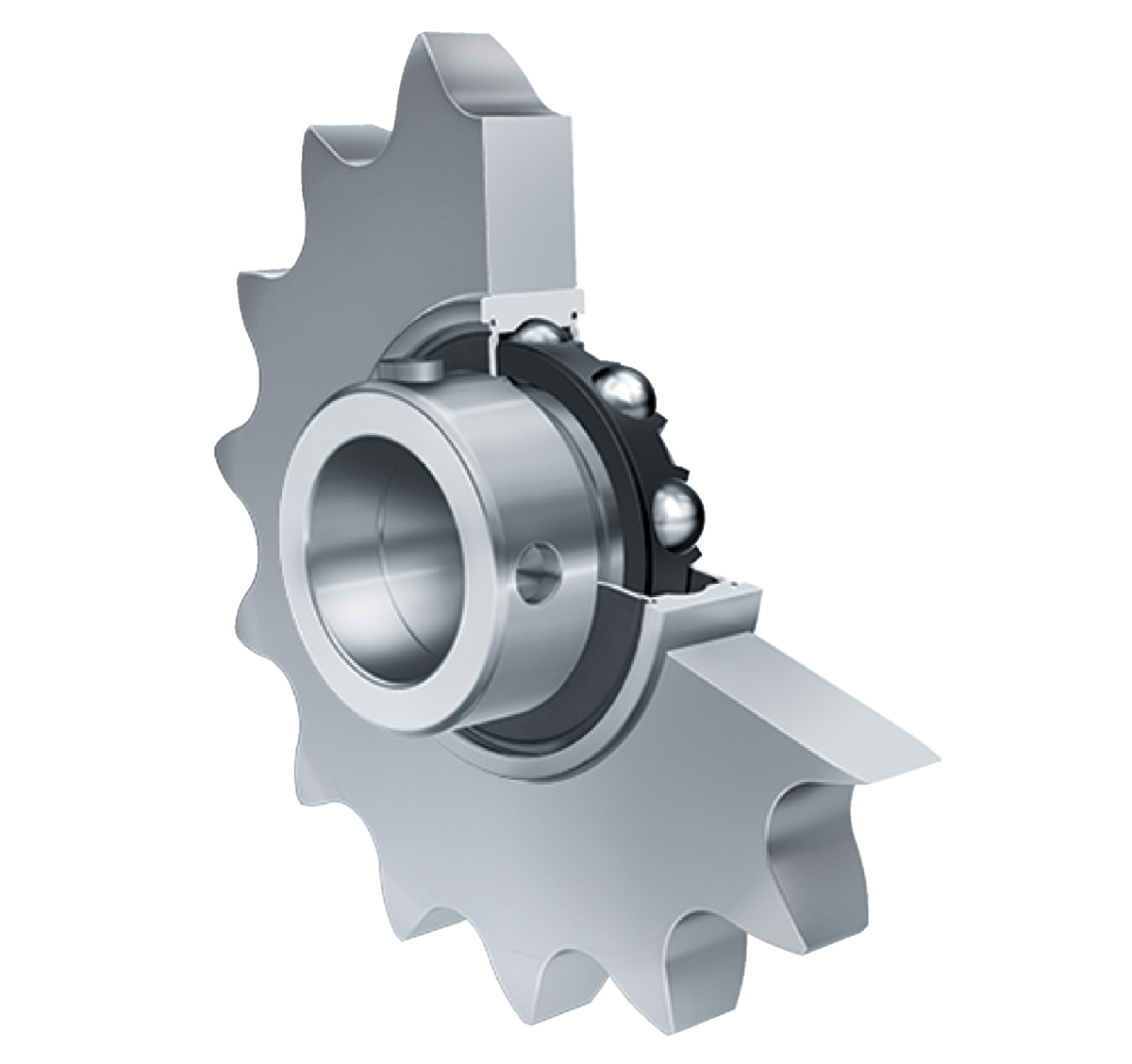

Fotografia produsului are caracter informativ
KSR20-B0-08-10-18-08+INA
Date tehnice INA/Schaeffler
KSR20-B0-08-10-18-08 - Roată întinzătoare pentru lanț cu role
Roată întinzătoare pentru lanț cu roles KSR..-B0, pinion din oțel sau fier sinterizat
d20 mmDiametru interior
d0,018 mmToleranță superioară
d0 mmToleranță inferioară
D47 mmDiametru exterior
Prezentare produs
| Cod produs | KSR20-B0-08-10-18-08 |
|---|---|
| Tip produs | Roată întinzătoare pentru lanț cu role |
| Marcă | INA |
| Număr material Schaeffler | 0009437380000 |
| Tip de bază | KSR20 |
| Cod BearingX | KSR20-B0-08-10-18-08 |
| Masa | 0.26 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe

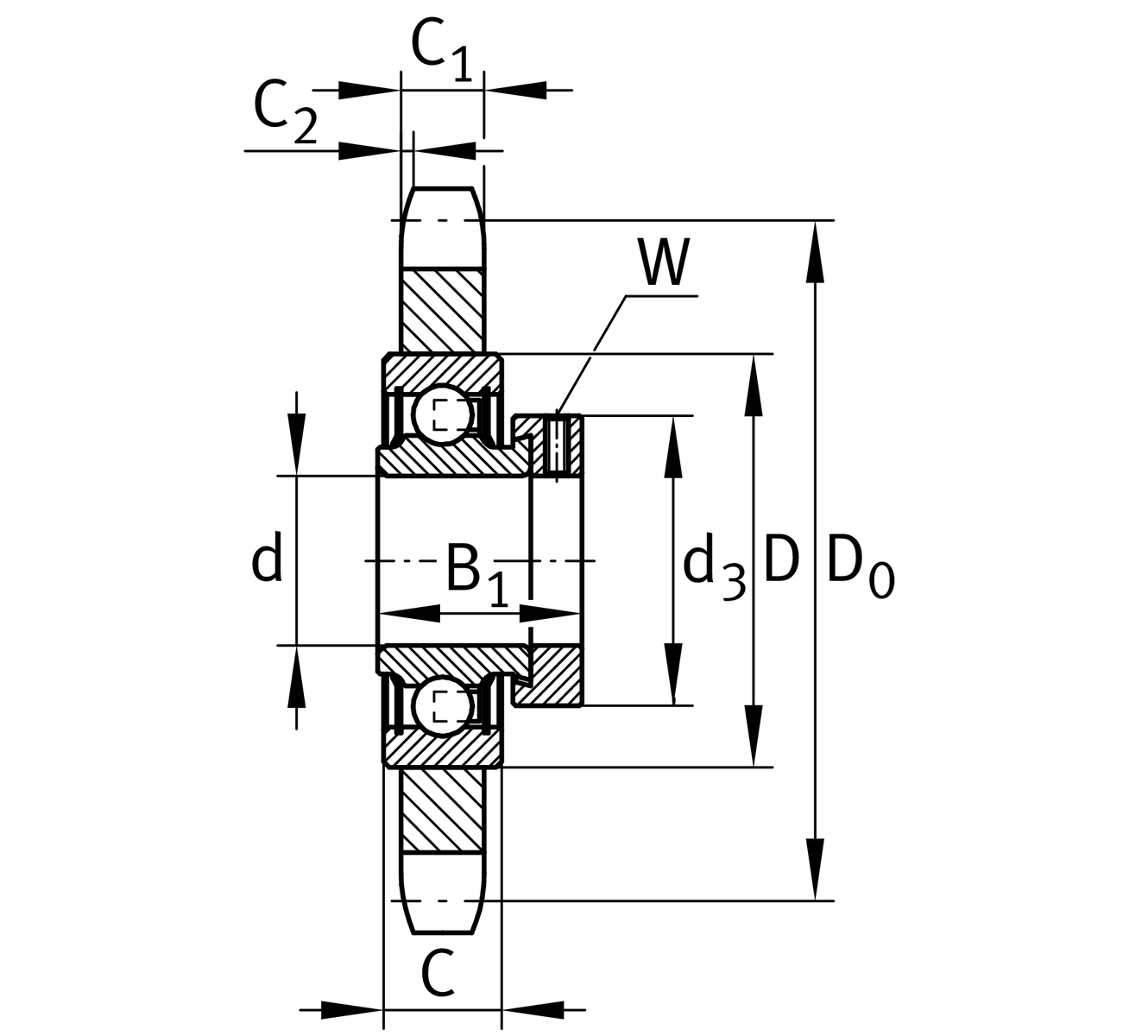

Dimensiuni principale și date de performanță
| d | Diametru interior | 20 mm |
| d | Toleranță superioară | 0,018 mm |
| d | Toleranță inferioară | 0 mm |
| C 1 | Grosime roată dințată | 7 mm |
| D 0 | Diametru cerc de divizare (dințare) | 73,1 mm |
| D k | Diametru de vârf (dințare) | 78,6 mm |
| ≈m | Masă | 0,26 kg |
Dimensiuni de montaj
| p | Tooth set | 0,5 in |
| z | Număr de dinți | 18 |
| Lanț ISO | x | |
| ANSI chain | x | |
| W | Lățime accros flats | M6 X 0,75 mm |
Dimensiuni detaliate
| C 2 | Lățime teșitură | 1,1 mm |
| D | Diametru exterior | 47 mm |
| B 1 | Lățime totală colier de blocare | 31 mm |
| C | Lățime inel exterior | 14 mm |
| d 3 | Diametru exterior colier de blocare/piuliță de blocare | 33 mm |
| d 3 | Diametru exterior colier excentric de blocare | 33 mm |
| W | Lățime of flats | 3 mm |
| B 1 | Lățime colier de blocare | 31 mm |
