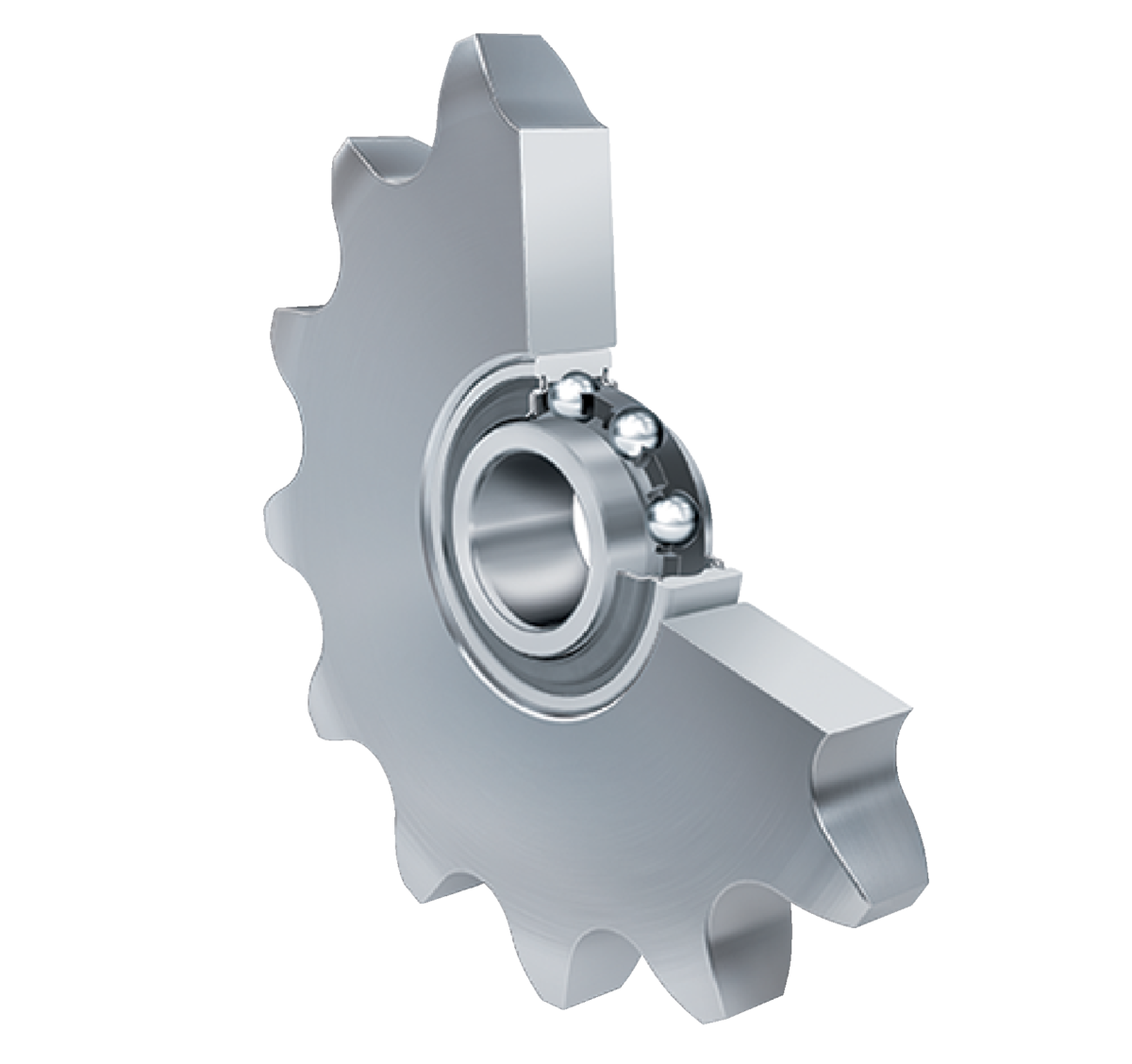

Fotografia produsului are caracter informativ
KSR16-L0-12-10-17-15+INA
Roată întinzătoare pentru lanț cu role · INA · 16,2×40×18,3 mm
Alternative cu aceleași dimensiuni 16,2×40×18,3 mm
- INA KSR16-L0-06-10-20-08+INA Cod articol: 020974/BH
- INA KSR16-L0-08-10-16-08+INA Cod articol: 021389/BH
- INA KSR16-L0-08-10-18-08+INA Cod articol: 021390/BH
- INA KSR16-L0-08-10-18-09+INA Cod articol: 020961/BH
- INA KSR16-L0-08-10-18-16+INA Cod articol: 083351/BH
- INA KSR16-L0-10-10-14-08+INA Cod articol: 020975/BH
- INA KSR16-L0-10-10-17-08+INA Cod articol: 020982/BH
- INA KSR16-L0-10-10-17-09+INA Cod articol: 021391/BH
KSR16-L0-12-10-17-15 - Roată întinzătoare pentru lanț cu role
Roată întinzătoare pentru lanț cu roles KSR..-L0, pinion din oțel sau fier sinterizat
d16,2 mmDiametru interior
d0,1 mmToleranță superioară
D40 mmDiametru exterior
B18,3 mmLățime inel interior
Prezentare produs
| Cod produs | KSR16-L0-12-10-17-15 |
|---|---|
| Tip produs | Roată întinzătoare pentru lanț cu role |
| Marcă | INA |
| Număr material Schaeffler | 0008339160000 |
| Tip de bază | KSR16 |
| Cod BearingX | KSR16-L0-12-10-17-15 |
| Masa | 0.55 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |

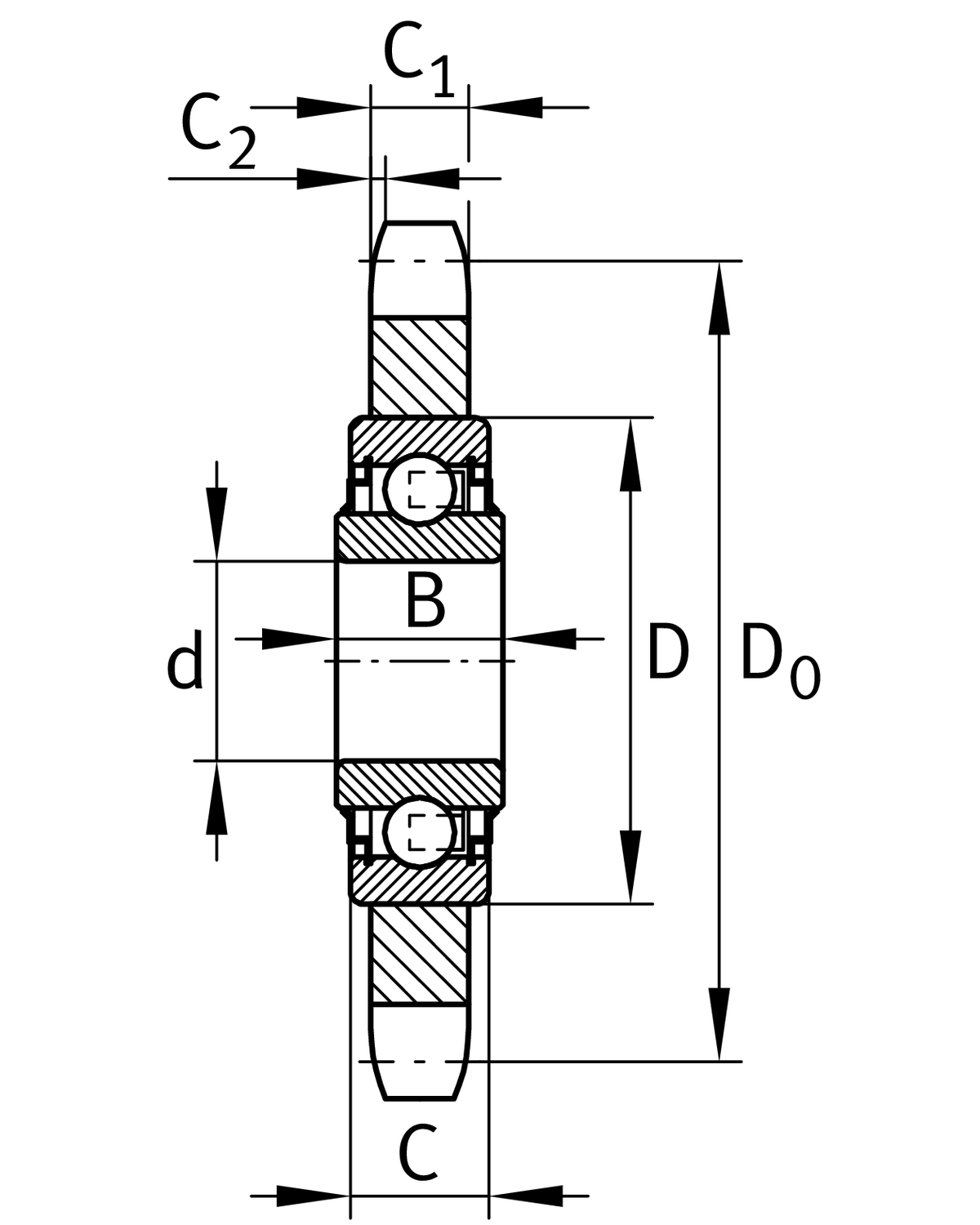

Dimensiuni principale și date de performanță
| d | Diametru interior | 16,2 mm |
| d | Toleranță superioară | 0,1 mm |
| C 1 | Grosime roată dințată | 10,5 mm |
| D 0 | Diametru cerc de divizare (dințare) | 103,7 mm |
| D k | Diametru de vârf (dințare) | 111,4 mm |
| ≈m | Masă | 0,55 kg |
Dimensiuni de montaj
| p | Tooth set | 0,75 in |
| z | Număr de dinți | 17 |
| Lanț ISO | x | |
| ANSI chain | x |
Dimensiuni detaliate
| C 2 | Lățime teșitură | 1,5 mm |
| D | Diametru exterior | 40 mm |
| C | Lățime inel exterior | 12 mm |
| B | Lățime inel interior | 18,3 mm |
