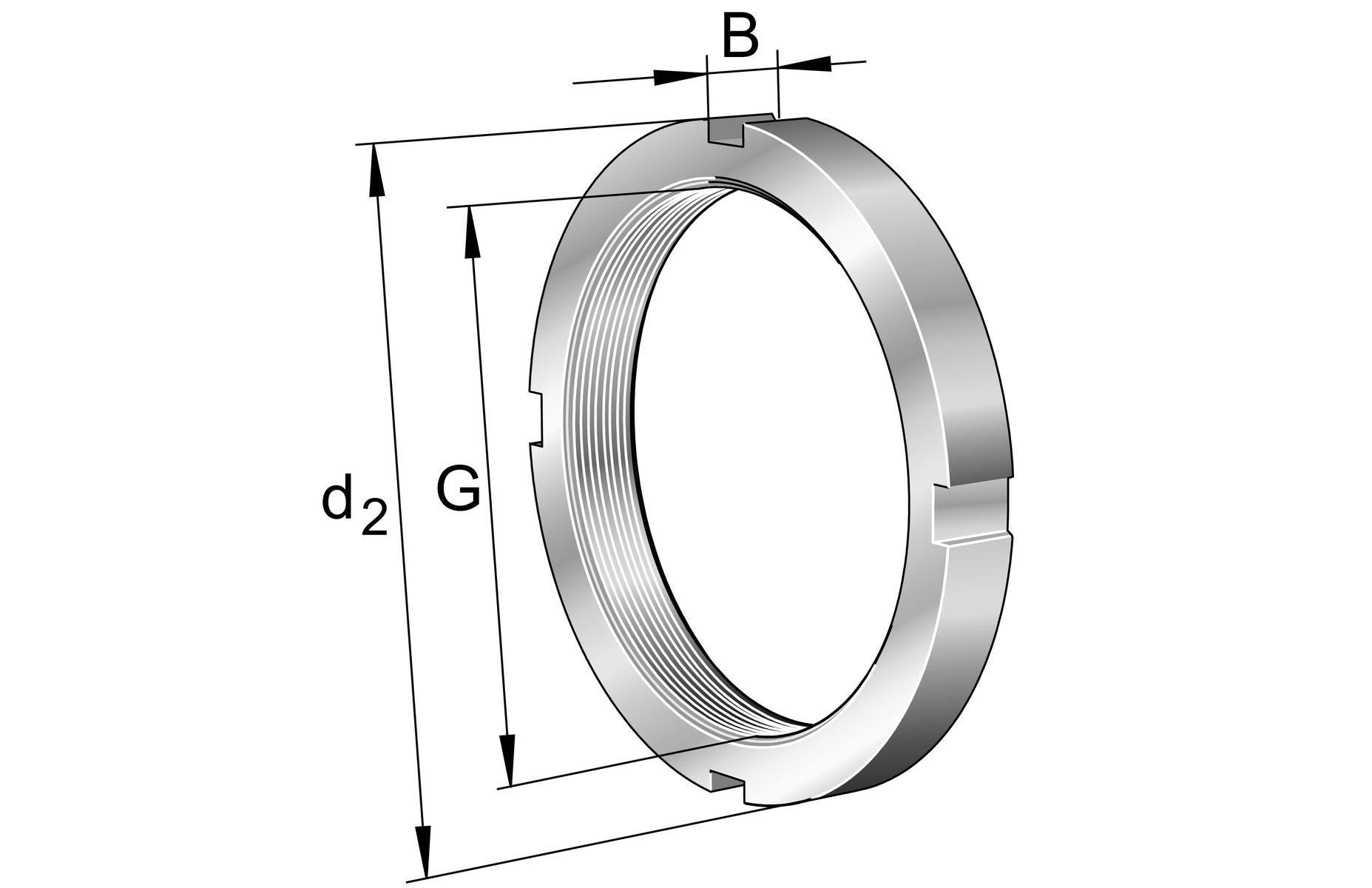

Fotografia produsului are caracter informativ
KM5+FAG
Date tehnice FAG/Schaeffler
KM5 - Piuliță de blocare
Piulițe de blocare KM, dimensiuni principale conform DIN 981
B7 mmLățime
Prezentare produs
| Cod produs | KM5 |
|---|---|
| Tip produs | Piuliță de blocare |
| Marcă | FAG |
| Număr material Schaeffler | 0380409990000 |
| Tip de bază | KM5 |
| Masa | 34 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe

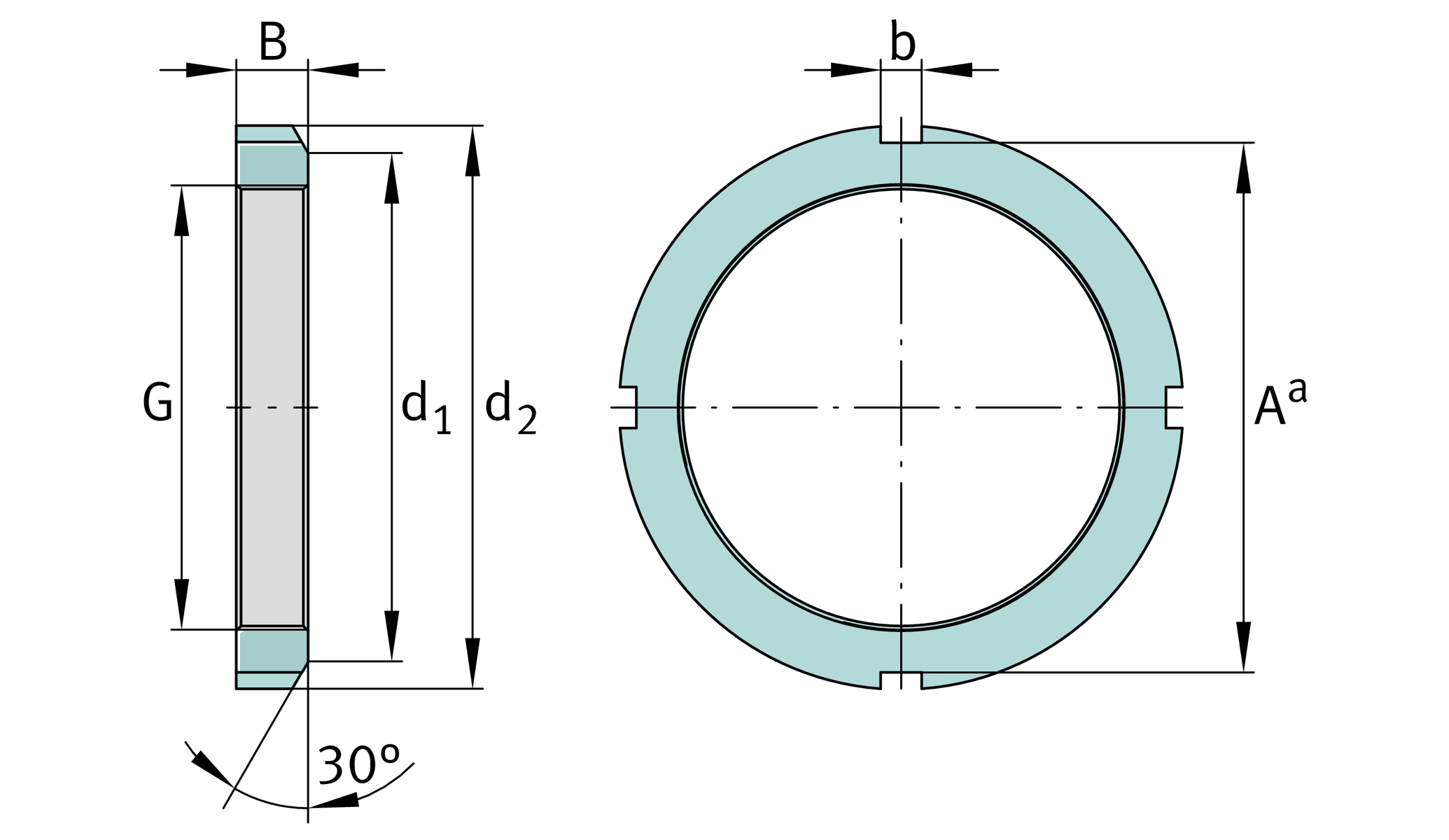

Dimensiuni principale și date de performanță
| G | Filet | M25x1,5 |
| d 2 | Diametru exterior | 38 mm |
| B | Lățime | 7 mm |
| ≈m | Masă | 34 g |
Dimensiuni de montaj
| d 1 | Diametru teșitură | 32 mm |
| b | Lățime canal de reținere | 5 mm |
| A^a | Distanță bază canal | 34 mm |
Informații suplimentare
| F | Capacitate de încărcare axială, static | 24.000 N |
| Fuse | MB5 | |
| Unghi teșitură | 30 ° |
