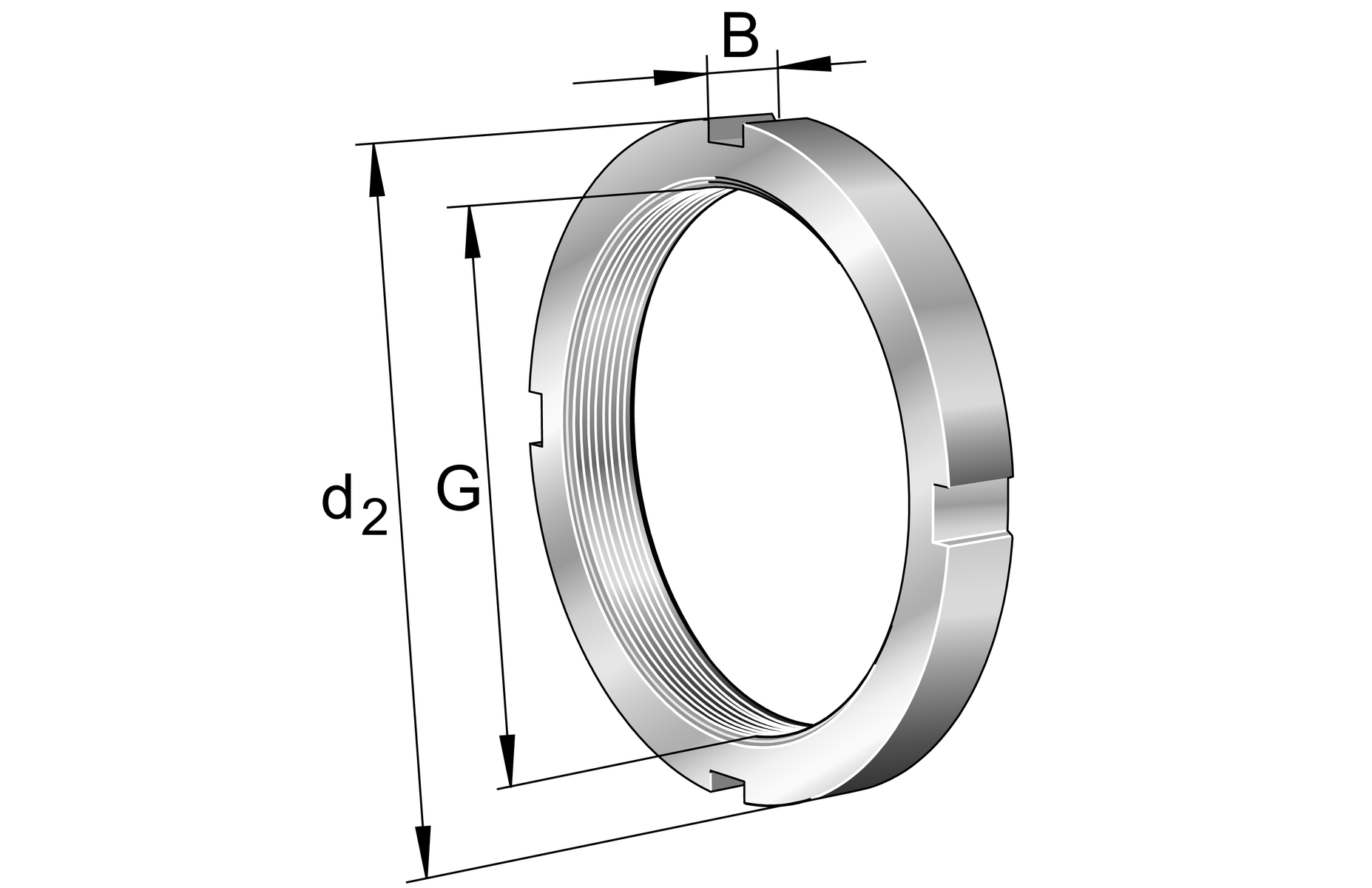

Fotografia produsului are caracter informativ
KM1+FAG
Date tehnice FAG/Schaeffler
KM1 - Piuliță de blocare
Piulițe de blocare KM, dimensiuni principale conform DIN 981
B4 mmLățime
Prezentare produs
| Cod produs | KM1 |
|---|---|
| Tip produs | Piuliță de blocare |
| Marcă | FAG |
| Număr material Schaeffler | 0383928600000 |
| Tip de bază | KM1 |
| Masa | 7 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe

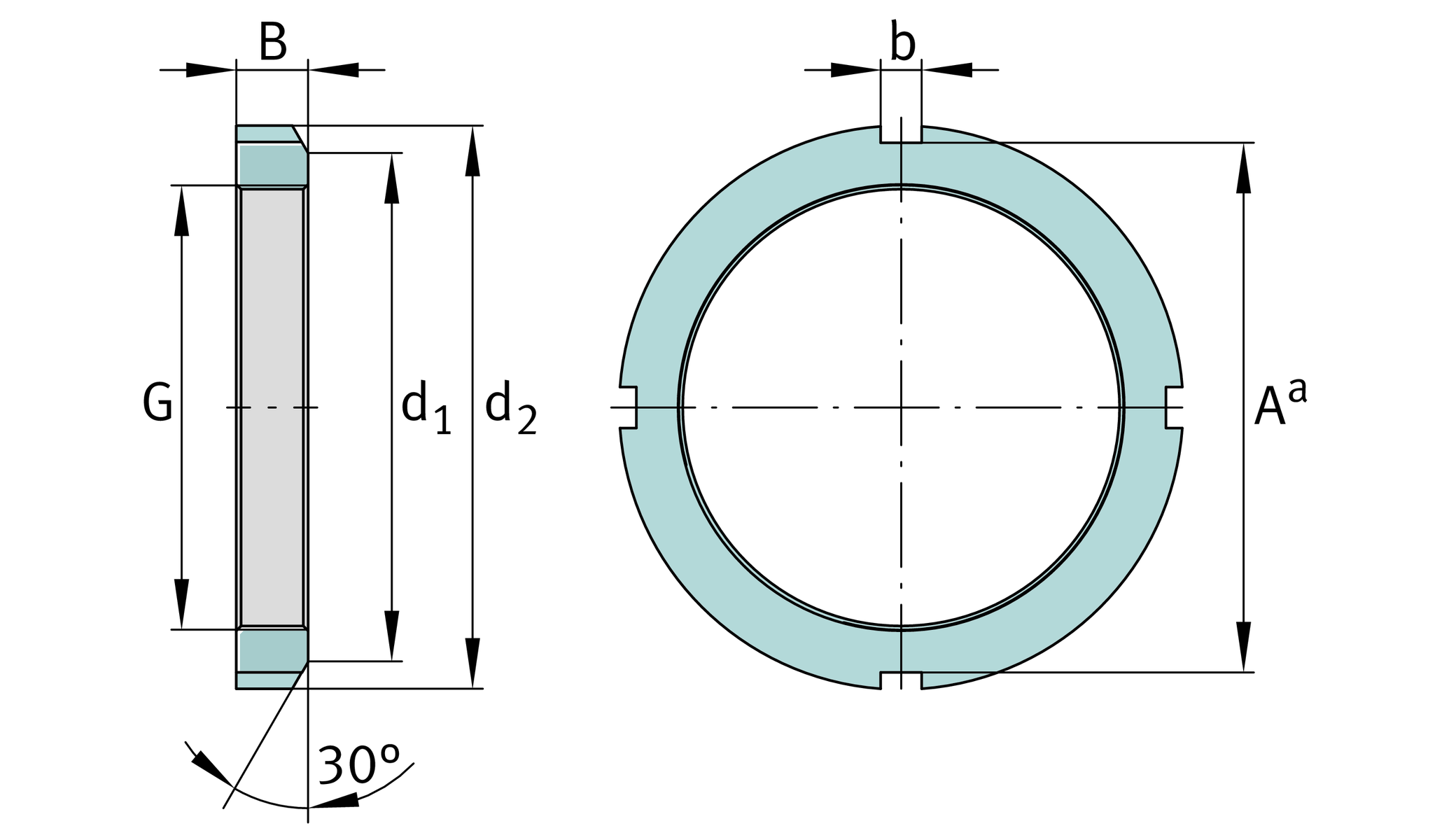

Dimensiuni principale și date de performanță
| G | Filet | M12x1 |
| d 2 | Diametru exterior | 22 mm |
| B | Lățime | 4 mm |
| ≈m | Masă | 7 g |
Dimensiuni de montaj
| d 1 | Diametru teșitură | 17 mm |
| b | Lățime canal de reținere | 3 mm |
| A^a | Distanță bază canal | 18 mm |
Informații suplimentare
| F | Capacitate de încărcare axială, static | 6.000 N |
| Fuse | MB1 | |
| Unghi teșitură | 30 ° |
