IR22X28X17-XL+INA
Date tehnice INA/Schaeffler

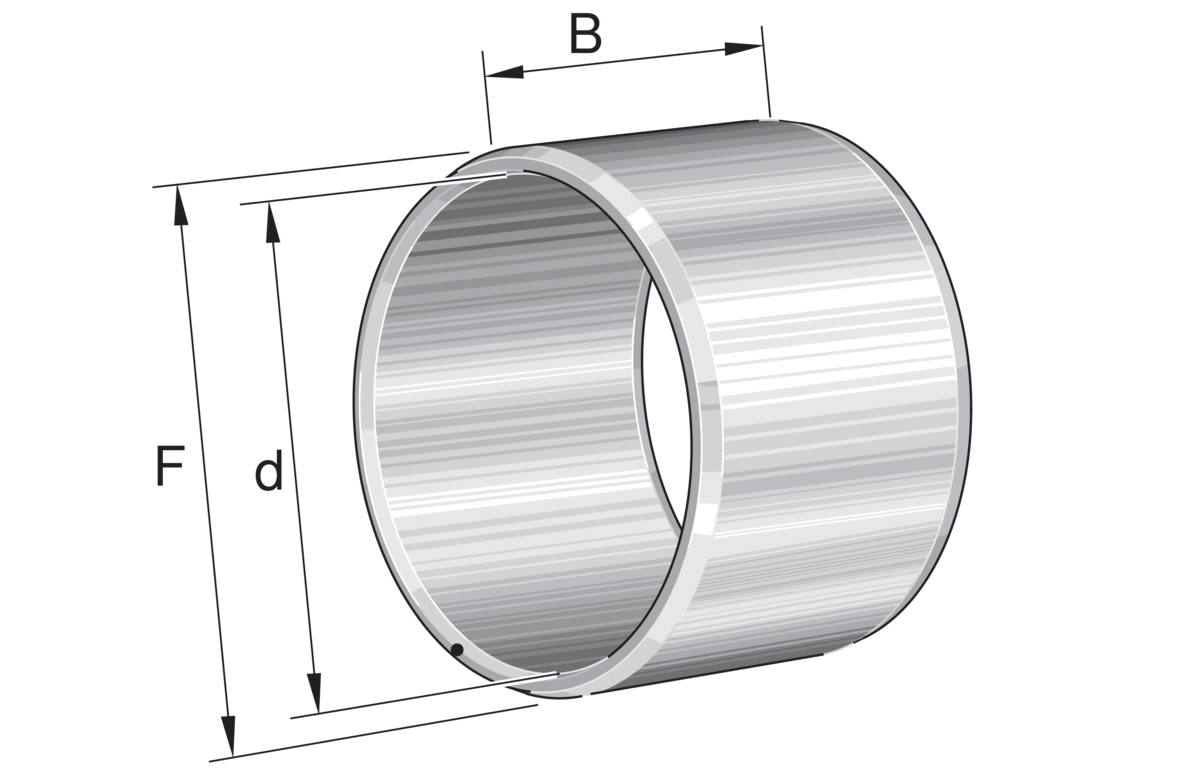

IR22X28X17-XL - Inel interior
Inel interior IR..-XL, cylindrical
d22 mmDiametru interior
B17 mmLățime
Prezentare produs
| Cod produs | IR22X28X17-XL |
|---|---|
| Tip produs | Inel interior |
| Marca | INA |
| Numar material Schaeffler | 0000214400000 |
| Tip de baza | IR22X28X17 |
| Masa | 29.8 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Varianta tehnica si sufixe
| Orificiu de ungere | Fără | |
| Rail connector | Fără |

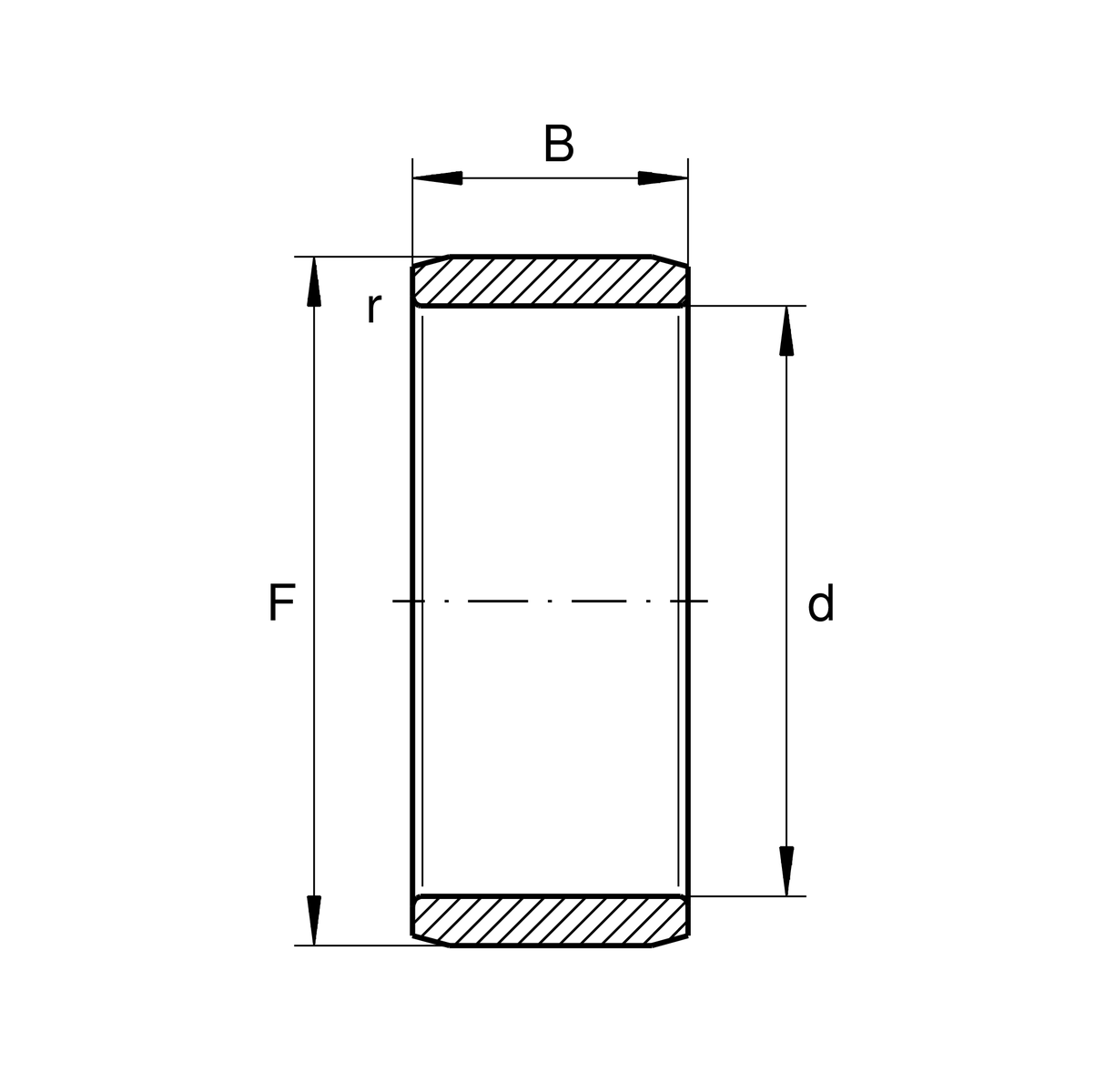

Dimensiuni principale și date de performanță
| d | Diametru interior | 22 mm |
| F | Diametru cale de rulare inel interior | 28 mm |
| B | Lățime | 17 mm |
| Toleranță superioară diametru cale de rulare | 0 mm | |
| Toleranță inferioară diametru cale de rulare | -0,012 mm | |
| r min | Dimensiune minimă a teșiturii | 0,3 mm |
| ≈m | Masă | 29,8 g |
