IR15X20X23-XL+INA
Date tehnice INA/Schaeffler

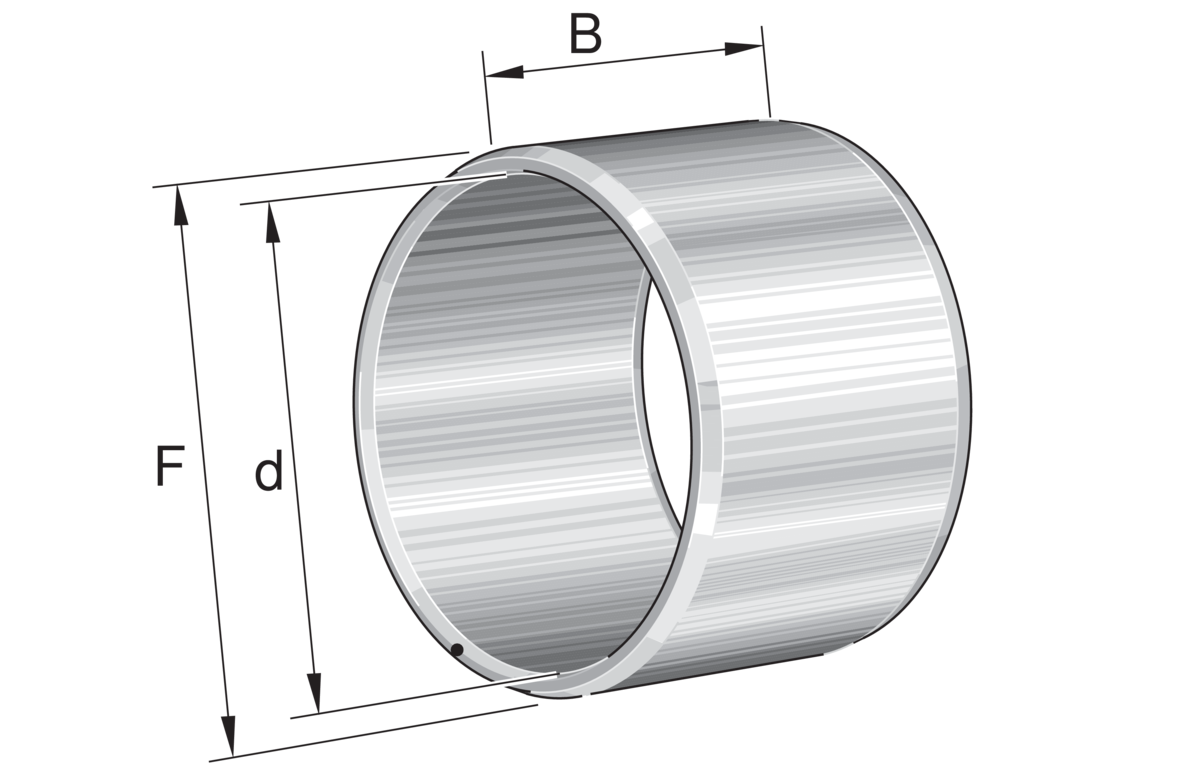

IR15X20X23-XL - Inel interior
Inel interior IR..-XL, cylindrical
d15 mmDiametru interior
B23 mmLățime
Prezentare produs
| Cod produs | IR15X20X23-XL |
|---|---|
| Tip produs | Inel interior |
| Marca | INA |
| Numar material Schaeffler | 0000209070000 |
| Tip de baza | IR15X20X23 |
| Masa | 24.4 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Varianta tehnica si sufixe
| Orificiu de ungere | Fără | |
| Rail connector | Fără |

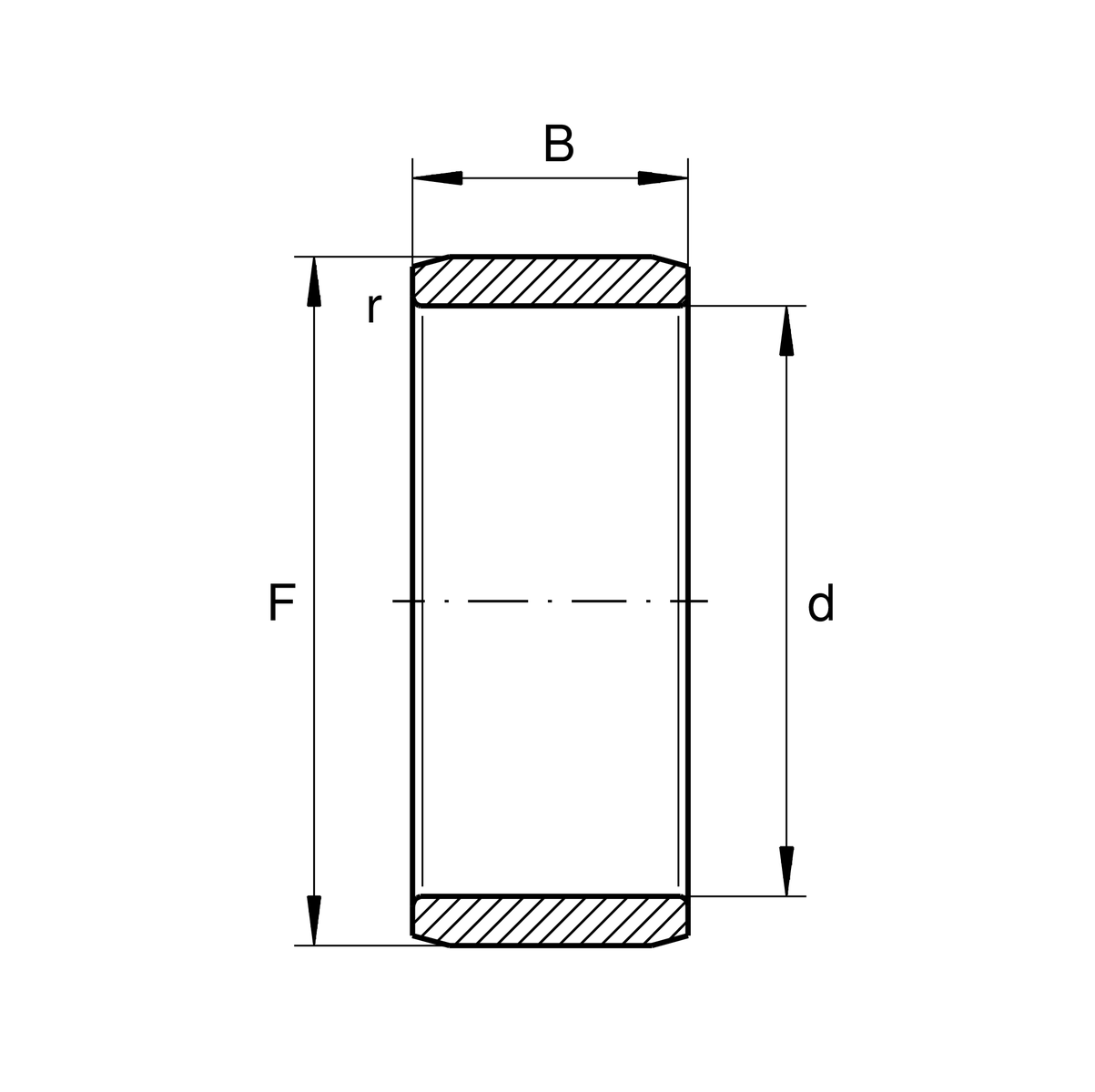

Dimensiuni principale și date de performanță
| d | Diametru interior | 15 mm |
| F | Diametru cale de rulare inel interior | 20 mm |
| B | Lățime | 23 mm |
| Toleranță superioară diametru cale de rulare | 0 mm | |
| Toleranță inferioară diametru cale de rulare | -0,012 mm | |
| r min | Dimensiune minimă a teșiturii | 0,3 mm |
| ≈m | Masă | 24,4 g |
Documente
- Fisa tehnica produs IR15X20X23-XLPDF produs
- MH1 TabeleBroșură tehnică
